USB-плата MeshToad v1.x LoRA - простой чехол с защелкой....

Это простой сборный корпус, запрошенный wehooper4 и vidplace7, разработчиками платы MeshToad USB LoRA (версия 1.x).

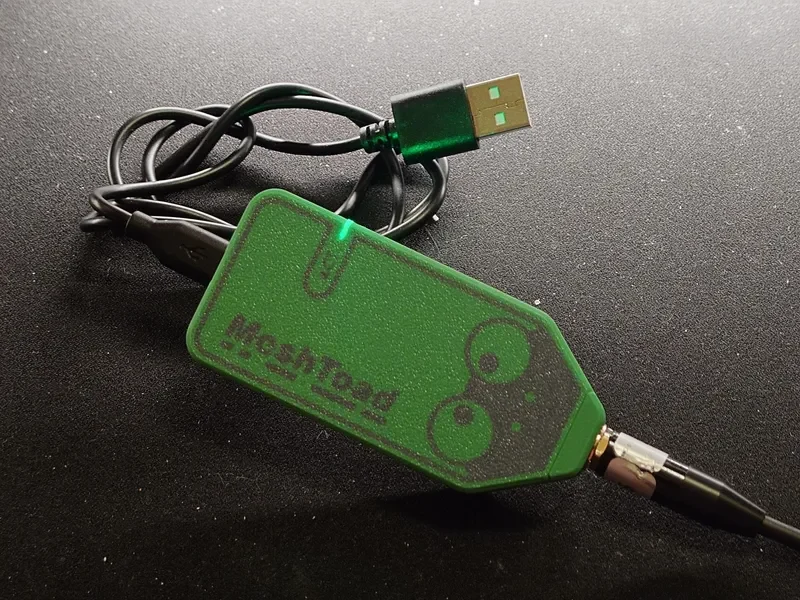

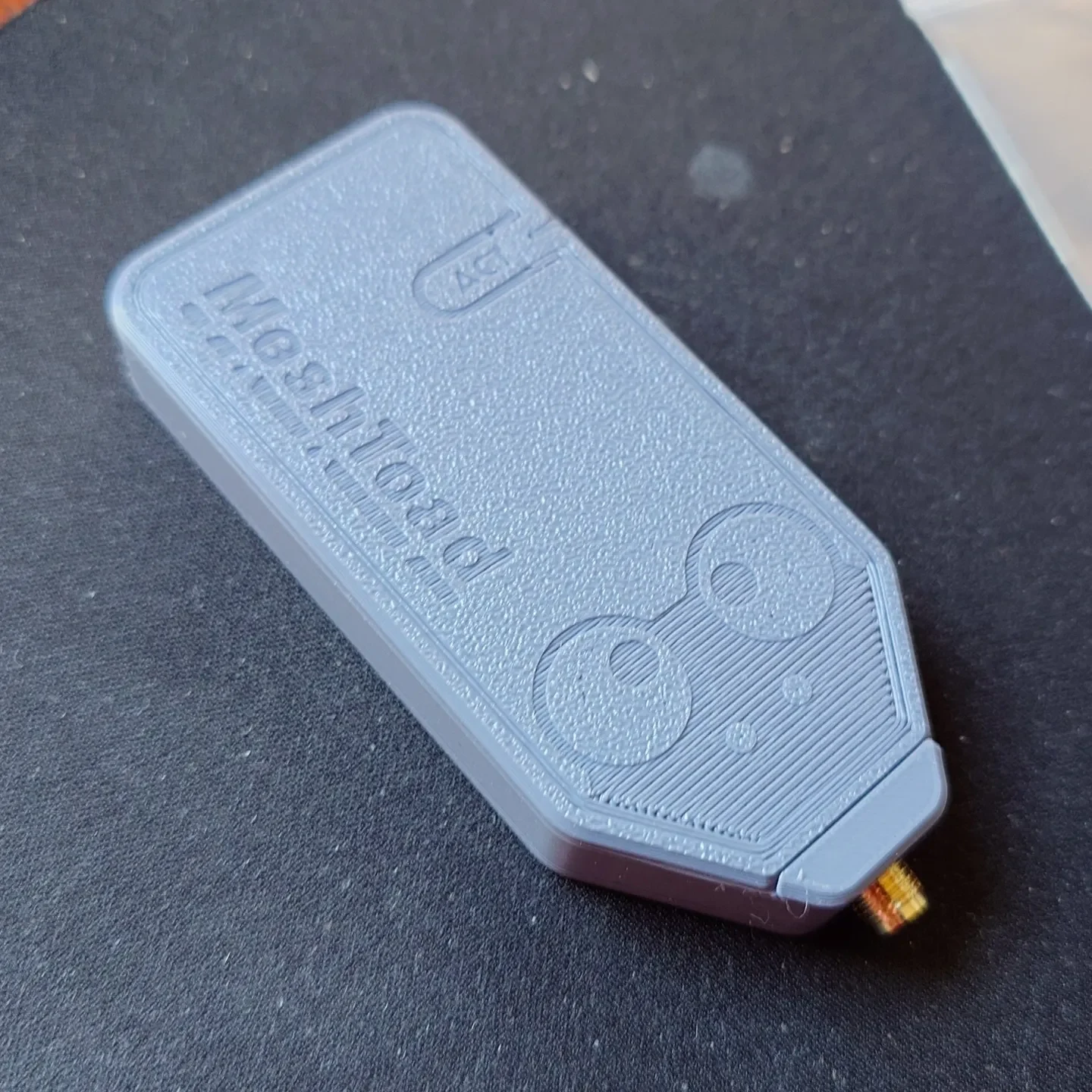

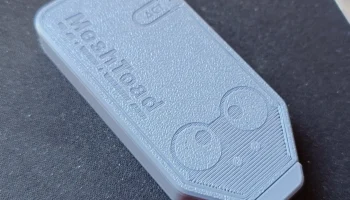

Предусмотрены две версии верхней части корпуса: версия с тиснением или версия из нескольких материалов.

Я продаю чехол в своем магазине Etsy, если у вас нет принтера.

Спецификация материалов
IPEX-1 — гнездо SMA (обратная полярность) — Amazon (партнерская ссылка)
Возьмите это, если у вас уже есть собственная антенна
Мягкая штыревая антенна, 915 МГц, усиление 10 дБи — Amazon (партнерская ссылка)
В комплект поставки входит переходник IPEX-1 — SMA «мама» (обратная полярность).
Кабель для передачи данных USB-C — [C-to-C Two Pack] Amazon или [USB-A на USB-C] Amazon (партнерские ссылки)
Полоски для подвешивания картин Command — Amazon (партнерская ссылка)
Рекомендуется дл�� установки на верхнюю часть ноутбука или в другое место, где вы хотите прикрепить радиомодуль.
Инструкции по печати
Рекомендуемые материалы для печати:
Верхняя часть и корпус: PLA или PETG.
Свет активности: прозрачный или прозрачный PLA или PETG.
Ориентация печати:
Вверху: плоская сторона с графикой на кровати лицевой стороной вниз.
Чехол: плоской стороной вниз на кровати.
Индикатор активности: плоской стороной вниз, не вертикально.
Поддерживает: выкл.
Стен: 4
Заполнение: 100%
Мультиматериал: щелкните правой кнопкой мыши, чтобы разделить на части, и выберите самое большое тело, чтобы изменить цвет.
Инструкции по сборке

⚠ ВНИМАНИЕ: НЕ ПОДКЛЮЧАЙТЕ ПЛАТУ БЕЗ ПРИСОЕДИНЕННОЙ АНТЕННЫ. УБЕДИТЕСЬ, ЧТО ВАША АНТЕННА ТАКЖЕ ПОДКЛЮЧЕНА К РАЗЪЕМУ С ПРАВИЛЬНОЙ ПОЛЯРНОСТЬЮ.

Снимите фиксатор и гайку с конца SMA пигтейла IPEX. Вставьте в корпус.
Закрепите замок и гайку на разъеме SMA. Затягивайте до тех пор, пока разъем SMA не станет виден внутри корпуса, а также до тех пор, пока он не перестанет двигаться. (Не перетягивайте.)

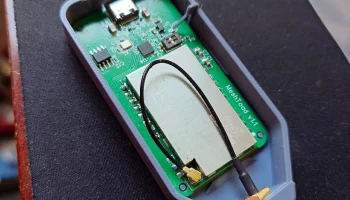

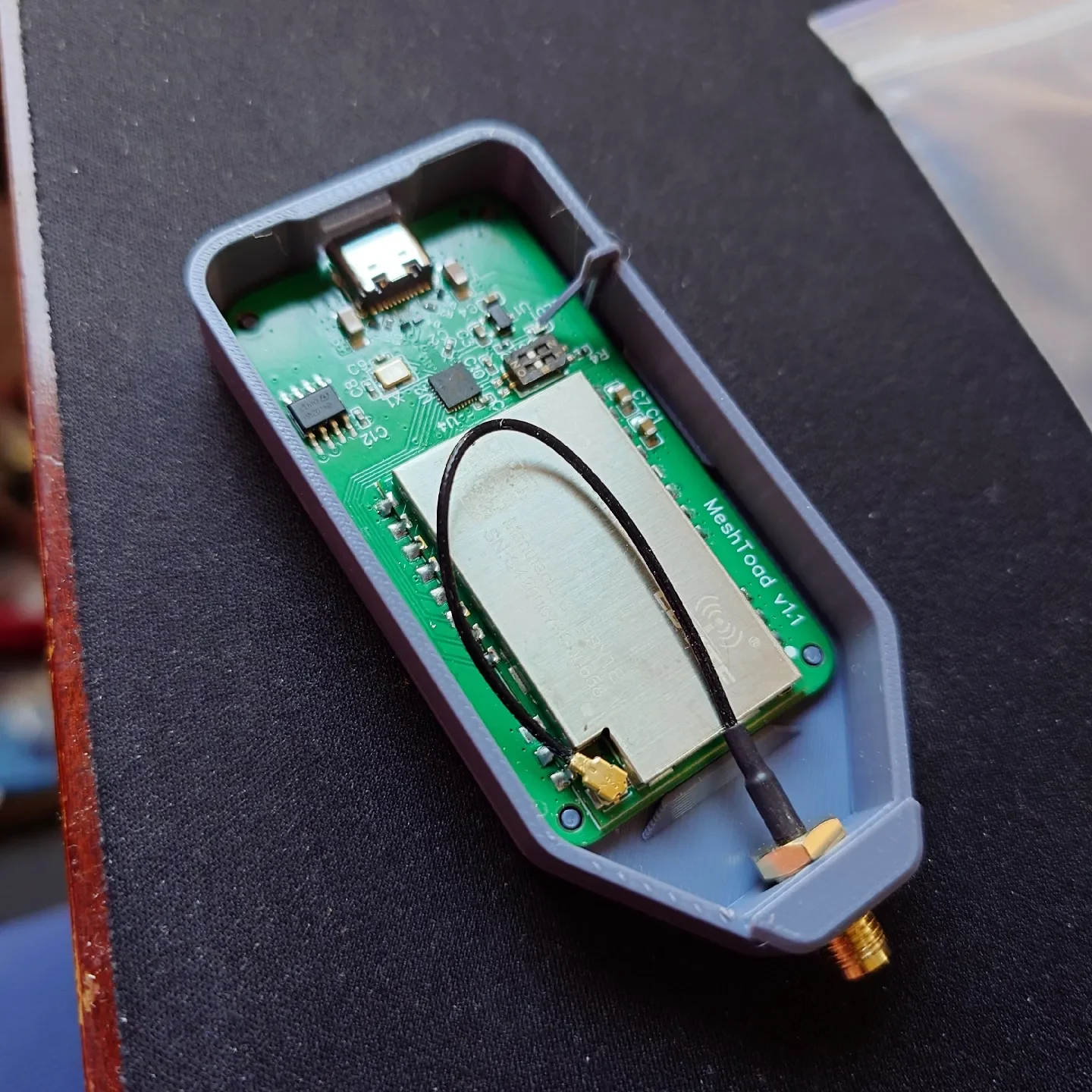

Поместите плату MeshToad в корпус.
Подключите пигтейл IPEX к MeshToad.
Вставьте индикатор активности в слот на топ-модели.
Вставьте верхнюю часть корпуса со стороны антенного разъема, затем защелкните на месте разъем USB-C корпуса.
Проверьте установку с помощью кабеля USB-C и антенны по вашему выбору.

Обновление от 28 марта 2025 г.: По просьбе Крайтона я включил плоскую модель без выреза для освещения активности. (Это хорошо для прозрачных нитей или если вам просто не нужен источник света для активности.)
