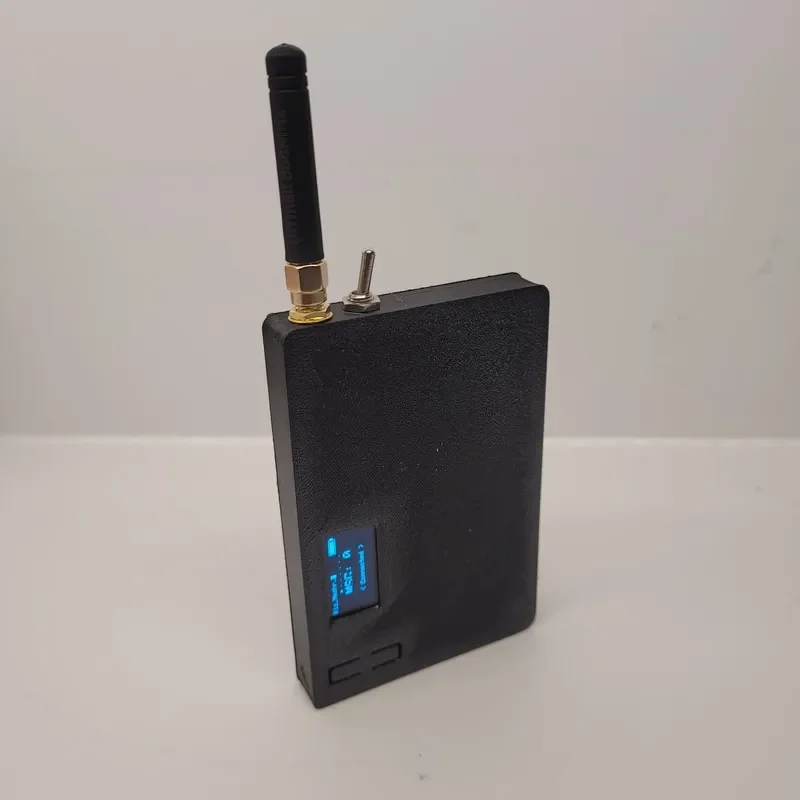

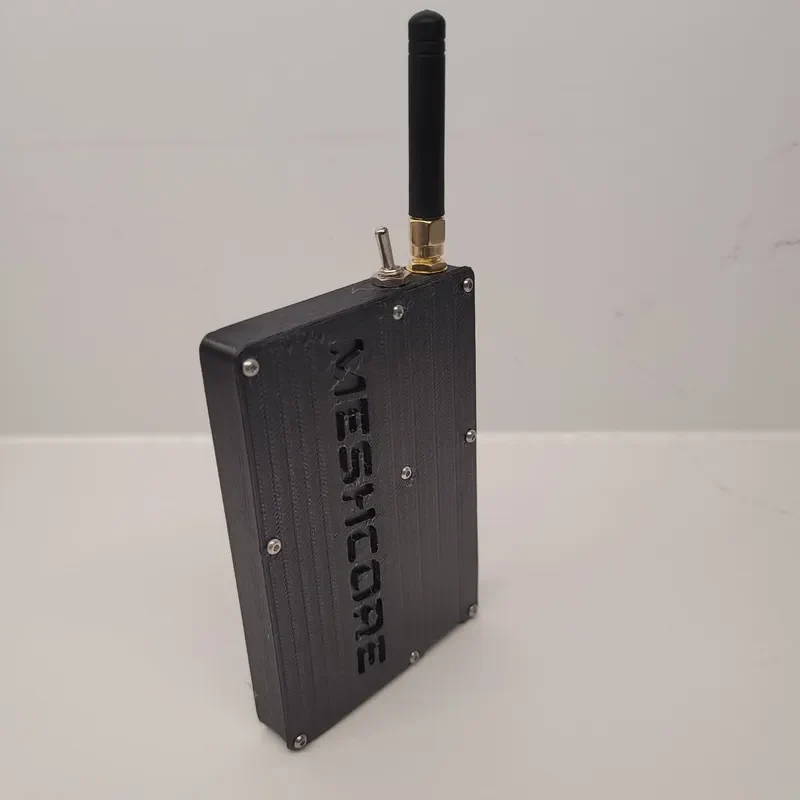

Карманный чехол Heltec v3 - для использования с Li-Po емк..

Я хотел создать самый тонкий чехол для радиоплаты Heltec v3, но с аккумулятором большего размера, чтобы я мог использовать его в длительных поездках и прослужить не менее 48 часов.

Я также добавил переключатель, чтобы можно было полностью отключить питание и не полагаться на функцию спящего режима Meshcore, просто чтобы продлить срок службы батареи.

Вам понадобятся болты М2 (я не использовал латунные вставки с резьбой, чтобы сделать конструкцию максимально тонкой) и, при желании, вам может понадобиться тумблер. — в комплекте обе версии корпуса.

P.S. проставка устанавливается поверх платы, чтобы позволить проводам проходить от батареи к стороне радио, сохраняя при этом печатную плату радиоприемника плоской на корпусе корпуса. Возможно, я бы добавил изображение со снятой крышкой, чтобы вы могли видеть, как я разместил прокладку, но обязательно обратите внимание на компоненты на радиоплате и не сдавливайте их при установке проставки!

Части, которые я использовал:

Я использовал этот LiPo аккумулятор: https://www.amazon.co.uk/dp/B08215B4KK, но мне пришлось заменить вилку, и это легко сделать.

Переключатель, который я использовал: https://www.amazon.co.uk/dp/B07J4KB38W.

Используемая антенна https://www.amazon.co.uk/dp/B085346PPF.
