Как настроить заранее определенные сообщения с быстрой отправкой для узла Meshtastic
Содержание
В этом руководстве мы расскажем вам о том, как добавить вращающуюся кнопку энкодера к существующему узлу Heltec V3 Lora Meshtastic Node для отправки заготовленных сообщений (Pre-Defined Messages). Это руководство также подойдет для любой платы на базе ESP32, например DIY ESP32 Lora, TTGo или T-Beam, но могут потребоваться небольшие изменения в выбранном выводе. Для ESP32 убедитесь, что вы выбрали пустые пины и настройте параметры в соответствии с выбранными пинами.
Зачем это нужно? Когда вы заняты или находитесь в ЧС, недоступен телефон и так далее, вы можете отправить сообщение поворотом рукоятки энкодера, выбрать из заготовок нужное и тут же его отправить.
Оборудование

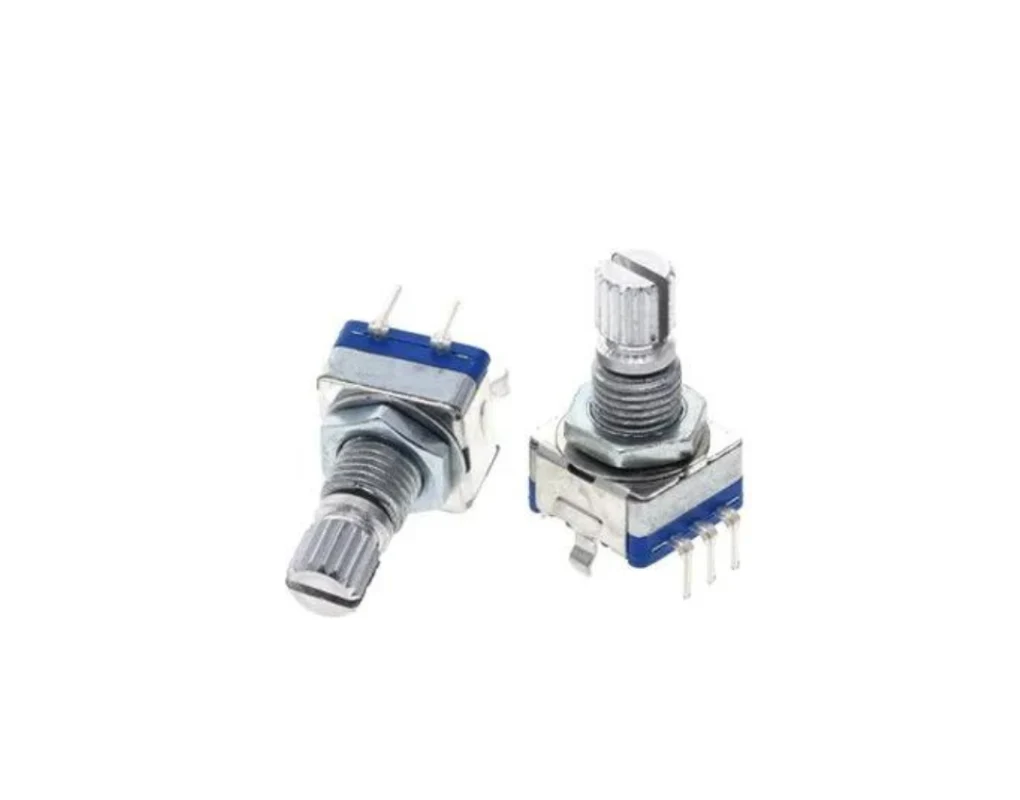

- 1x EC11 Цифровой потенциометр — AliExpress Цена: 2.65 USD
- 5x Штырьковый коннектор AliExpress Цена: 0.42USD.
📢 При заказе на AliExpress объединяйте покупки у одного продавца, чтобы получить максимальную экономию. Например, если вы покупаете антенну у продавца X, проверьте, не предлагают ли они также кабель IPEX для SMA-K. Приобретая все товары у одного продавца, вы сможете значительно сократить расходы на доставку.
Сборка
Аппаратная часть готова, и теперь можно приступать к сборке. Для этого мы будем следовать следующим схемам.
EC11 Цифровой потенциометр — Heltec V3 Lora Meshtastic Node
- Switch-> PIN 42
- A ->46
- B — > 45
- GND -> GND
💡 Цифровой энкодер EC11 представляет собой уникальную проблему с его нестандартной конфигурацией выводов, требующей внимательности при подключении кабелей-перемычек, пользователям может понадобиться прибегнуть к пайке проводов на месте
💡 Если вы используете другую плату на базе ESP32, например DIY ESP32 Lora, TTGo или T-Beam, просто выберите доступный вывод GPIO, который принимает цифровые сигналы, поддерживает подтягивающие или отводящие резисторы и еще не используется. Затем следуйте руководству, используя выбранный вывод, не обращая внимания на конкретный номер вывода, указанный в инструкции
💡 Конденсаторы — хорошая практика для развязки одной части схемы от другой
💡 Важно отметить, что порядок соединений может меняться. Для обеспечения точности подключения следуйте маркировкам и портам Io на конкретных компонентах и прилагаемым схемам. Обращая внимание на эти детали, вы обеспечите правильное подключение и избежите возможных проблем или повреждения компонентов.
После того как прокладка проводов завершена. Дважды проверьте соединения и убедитесь, что они соответствуют предложенной схеме, прежде чем приступать к следующим шагам.
Настройки Meshtastic
- Откройте приложение Meshtastic (для данного руководства — IOS)
- Перейдите на страницу настроек
- В разделе конфигурации модуля перейдите к разделу «Консервированные сообщения»
- Переключите переключатель на „Включить“
- Задайте сообщения, разделенные символами ' | '
- Установите PIN A на 46
- Установите PIN B на 45
- Установите PIN Press на 42
- Оставьте отображение клавиш по умолчанию или измените его, если хотите настроить управление
- И наконец, нажмите «Сохранить».
Теперь вы можете прокручивать вверх и вниз ваши заготовленные (заранее определенные) сообщения и просто нажимать кнопку rotary вниз, чтобы отправить сообщение.
В заключение хочу сказать, что это руководство содержит исчерпывающую информацию о том, как улучшить ваш Meshtastic Node, добавив кнопку с поворотной ручкой, чтобы облегчить отправку заранее заданных сообщений. Простота прокрутки заранее заданных сообщений и их отправки нажатием кнопки поворотного регулятора обеспечивает удобный и интуитивно понятный способ передачи важной информации. Это может быть особенно полезно в чрезвычайных ситуациях, когда у вас нет доступа к телефону.
