Топ рейтинг корпусов для Meshtastic
Мы рассказывали о Meshtastic в другом посте «Что такое Meshtastic? — Полное руководство по началу работы. В сегодняшнем посте мы рассмотрим лучший чехол Meshtastic для вашего устройства.

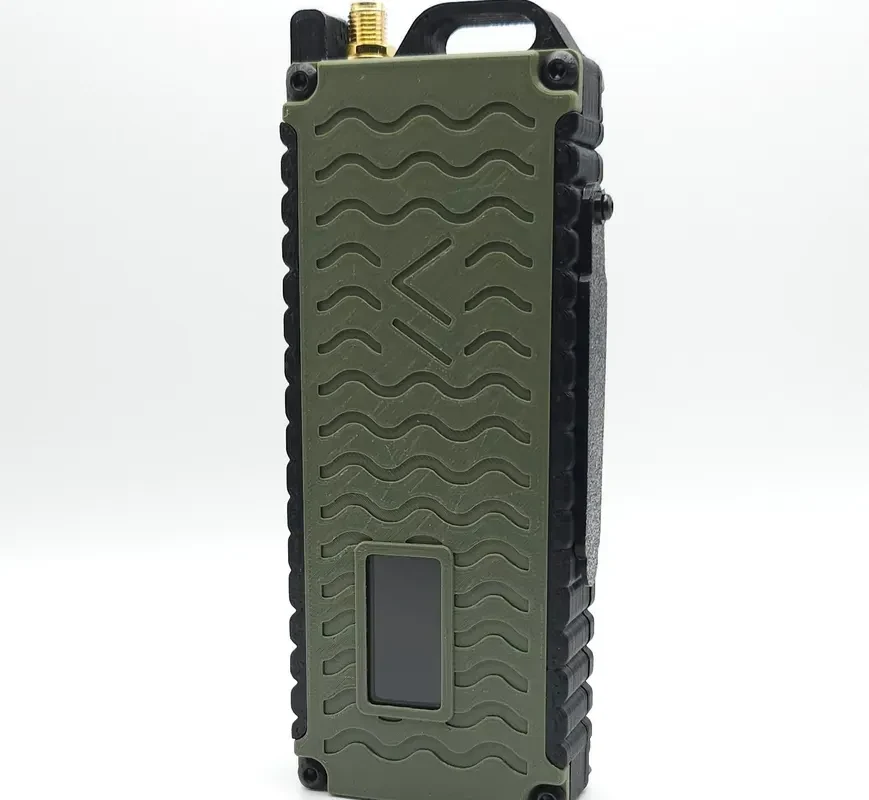

Корпуса от дизайнера Tony G для моделей LilyGo, T-Beam, Heltec v3, Tracker и так далее
Эти корпуса известны не только среди пользователей T-Beam, но и в мире устройств Meshtastic. Их много, почти для всех моделей вы можете найти этот дизайн. Он отличается прочной конструкцией, состоящей из трех скрепленных между собой частей, которые необходимо скрутить винтами с гайками для сборки. Специально созданный для T-Beam, он включает в себя слоты для аккумулятора, порта зарядки и кнопок, а также предлагает различные варианты ориентации антенны. Кроме того, в нем есть отверстие для экрана и удобный крючок для крепления к сумкам. Однако важно отметить, что этот чехол не имеет водозащиты, и его водонепроницаемость может быть сомнительной, поэтому пользователям следует заранее подготовиться к этому. Кроме того, для сборки требуется дополнительная фурнитура, не входящая в комплект 3D-печатных деталей, что потребует похода в магазин за расходными материалами. Благодаря многокомпонентной конструкции пользователи могут смешивать и сочетать цвета, что позволяет придать устройству дополнительную индивидуальность и персонализацию.
Плюсы:
Прочный корпус
Множество ориентаций антенн
Окно экрана
Кольцо на крючке
Многокомпонентная конструкция / смешивание цветов
Поддерживается аккумулятор.
Минусы:
Сложный в сборке
Требует дополнительного крепежа
Не водонепроницаемый

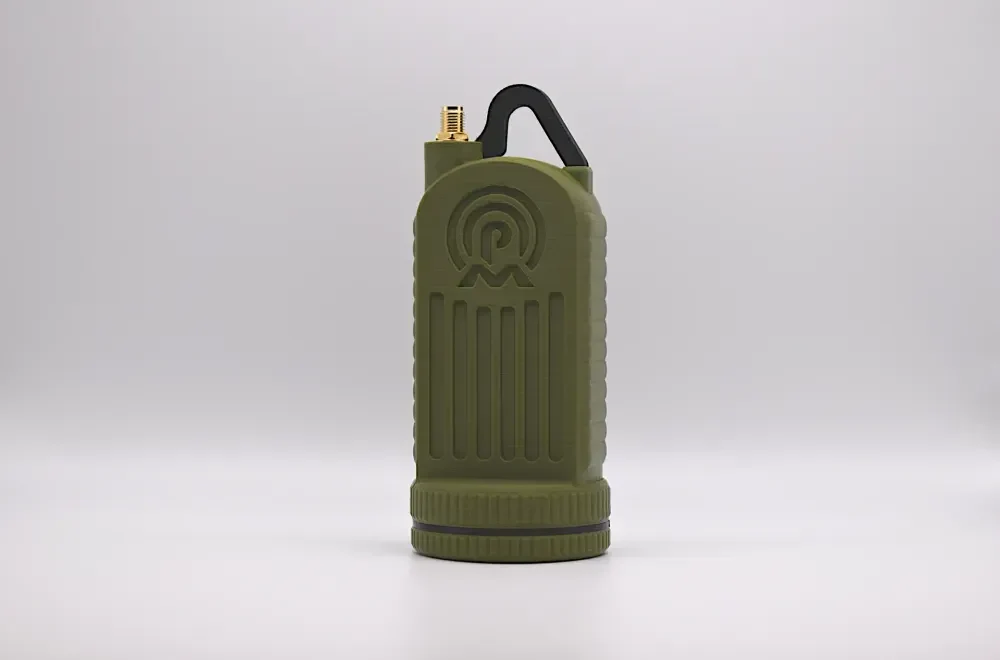

PocketMesh R2 корпус для Meshtastic (RAK19007)
В России этих устройств днем с огнем не найти, но сам корпус интересный. Возможно его удастся адаптировать для распространенных моделей.
Этот полностью водонепроницаемый корпус с надежно завинчивающейся крышкой часто остается незамеченным среди чехлов WisBlock. Благодаря направленной вверх антенне и удобному крючку для крепления к сумке он идеально подходит для использования на открытом воздухе. Однако важно отметить, что в этом корпусе нет доступа к экрану или кнопкам, что типично для водонепроницаемых конструкций, для которых водонепроницаемость важнее дополнительных функций. Чехол доступен в различных размерах, включая стандартные варианты XL и Small, и обеспечивает универсальность для различных конфигураций. Чехол состоит из двух основных частей: прочной рамы для крепления устройств и модулей, которая затем задвигается в защитную крышку, а затем закрывается завинчивающейся крышкой для обеспечения водонепроницаемости.
Плюсы:
Прочный корпус
Простой в сборке
Водонепроницаемый
Кольцо для крепления
Поддержка аккумулятора
Минусы:
Нет окна экрана
Нет многих ориентаций антенны
Требуется дополнительное оборудование, но не много
Требуются различные типы флиемнтов
Нет нескольких частей / смешивание цветов

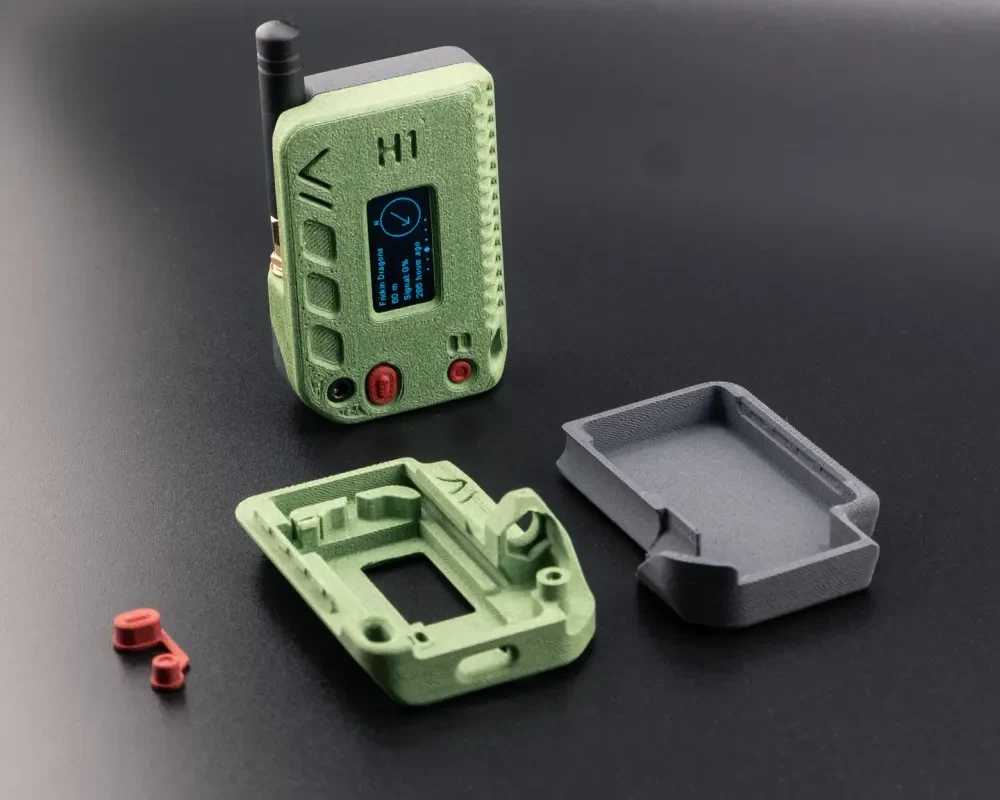

H1 — корпус для Heltec V3 устройства Meshtastic
H1 — наш лучший выбор для корпуса Heltec v3. Его дизайн прост как в печати, так и в сборке, он имеет удобное отверстие для экрана с доступными кнопками. В нем есть место для аккумулятора и аккуратно встроенной антенны, что делает его компактным решением. Однако стоит отметить, что низкопрофильное расположение антенны может вызвать проблемы с ее размещением. Кроме того, благодаря наличию кольца устройство легко крепится к сумке или ремню, что повышает его портативность и удобство. H1, состоящий из нескольких частей, открывает широкие возможности для персонализации, особенно в выборе цветов. Его модульная конструкция позволяет персонализировать его, позволяя пользователям смешивать и сочетать цвета в соответствии со своими предпочтениями или стилем. Благодаря такой гибкости вы можете создать поистине уникальный внешний вид своего устройства, сделав его не только функциональным, но и эстетически привлекательным.
Плюсы:
Прочный и небольшой чехол
Легко собирается
Окно экрана
Кольцо с крючком
Много деталей / смешивание цветов
Поддерживается аккумулятор
Минусы:
Не так много ориентаций антенн
Очень ограниченная поддержка антенн
Требуется дополнительное оборудование, но мало
Не водонепроницаемый

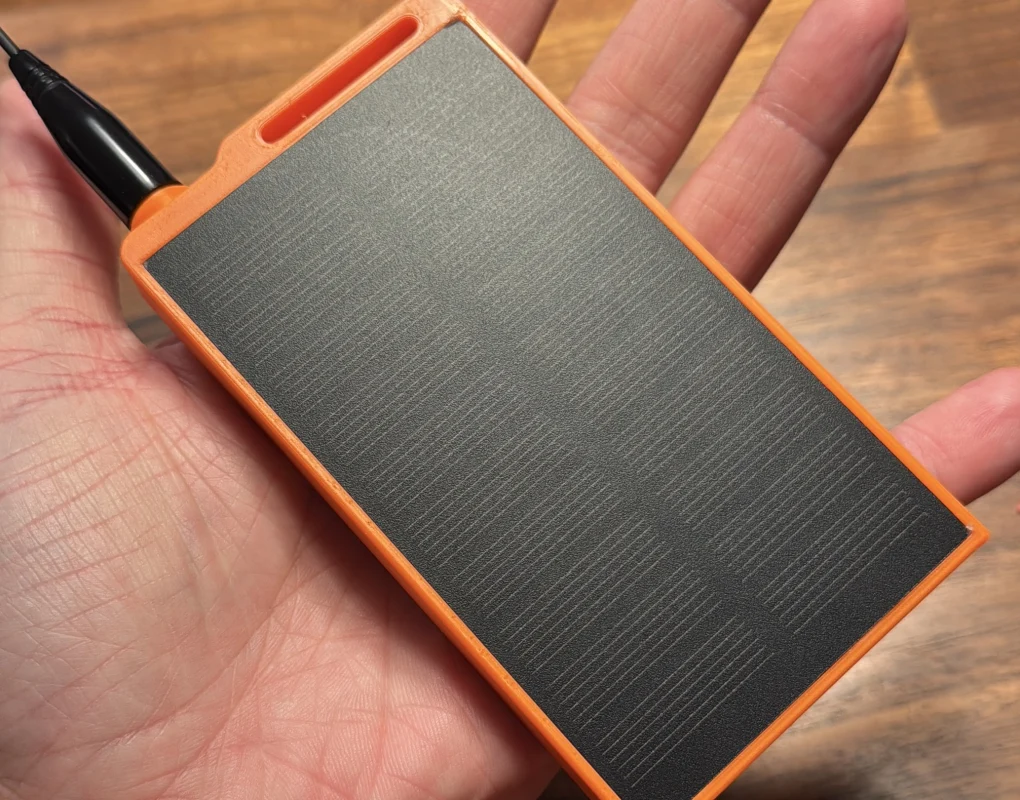

Корпус для ProMicro ноды на плате Faketec
Это удобный, тонкий корпус для моделей на чипе NRF52, которые обычно собирают самостоятельно. Всю заднюю панель занимает 1w 5v солнечная батарея, которая уверенно заряжает устройство и позволяет работать много дней без доступа к розетке. Внутри расположена плата Faketec, экран, контроллер заряда, плоская LiPo батарея формата 803048.
Учитывайте, что экран в этой модели корпуса соединен не жестким коннектором, а мягкими проводами и закреплен в своем окошке.
Более подробные фото и модель можно посмотреть/скачать по ссылке.

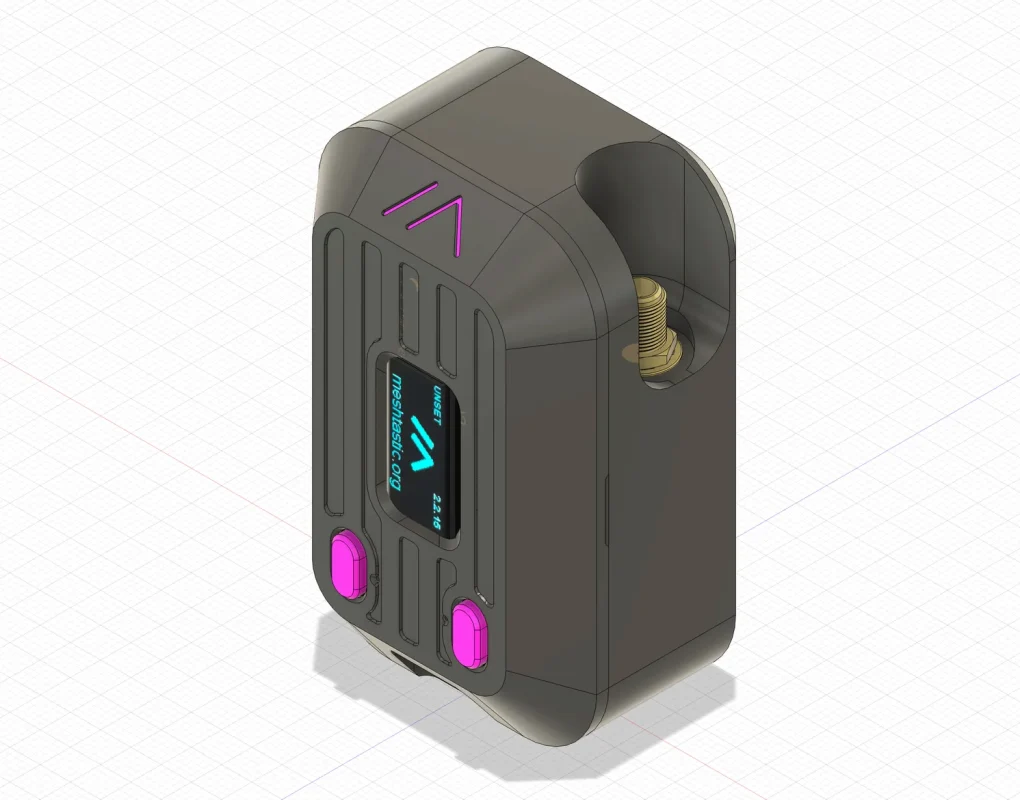

Корпус для ноды ProMicro на чипе NRF52 и плате Faketec (все версии) под батарею 18650
Модель и подробные фото по ссылке.
Еще один удачный корпус для DIY ProMicro устройств на базе платы Faketec. Стыкуется защелками. Можно напечатать в разных цветах. В нем есть место под батарею 1х 18650, на которой это устройство работает до 10 дней без подзарядки. Так же в нем предусмотрено место под GPS модуль с улучшенными характеристиками. Смотрите по ссылке выше подробности.
Корпус для Heltec LoRa32 v4
Один из первых корпусов под Heltec v4, прочный, с большим отсеком под аккумулятор. Есть возможность напечатать разными цветами переднюю и заднюю панели.
Модель можно скачать здесь https://what3d.ru/news/342-korpus-dlja-heltec-wifi-lora-32-v4.html
Корпуса под LilyGo T-Beam, Supreme от Alley Cat
Пожалуй лучшие корпуса под эти модели Meshtastic нод. Плотные соединения. Есть крепление на винтах. Предусмотрено место для GPS и батареи 18650
Подробные фото и stl файлы для печати можно посмотреть по ссылкам:
- https://what3d.ru/news/282-korpus-dlja-lilygo-tbeam-v1-x.html
- https://what3d.ru/news/336-lilygo-t-beam-supreme-ts2-korpus-ot-alley-cat.html
Напишите в комментариях, какие модели по-вашему лучшие и мы добавим в этот список.
