Что такое Meshtastic? - Полное руководство по началу работы

Meshtastic — платформа для создания ячеистых сетей с открытым исходным кодом, которая переосмысливает коммуникации. От децентрализованных, дальнобойных возможностей до универсальных применений в чрезвычайных ситуациях и приключениях на природе. Откройте для себя различные варианты аппаратного обеспечения, пошаговое руководство по настройке и удивительный радиус действия от 5 КМ до 10 КМ.

Что такое Meshtastic?

Meshtastic — это платформа для создания ячеистых сетей с открытым исходным кодом, предназначенная для децентрализованной, дальней и специальной связи. В отличие от традиционных систем связи «точка-точка», ячеистые сети позволяют устройствам напрямую соединяться друг с другом, образуя сеть, где каждый узел может выступать в качестве ретранслятора для других. Meshtastic использует эту концепцию для создания надежных, гибких и масштабируемых коммуникационных решений.

Объяснение принципов работы:

Meshtastic работает по принципу ячеистой сети, где устройства взаимодействуют друг с другом напрямую, образуя динамическую и самовосстанавливающуюся сеть. Каждое устройство в сети, называемое узлом, может передавать сообщения другим узлам, расширяя диапазон связи и обеспечивая резервирование. Алгоритмы маршрутизации, используемые в Meshtastic, позволяют устройствам находить наиболее эффективные пути для передачи данных, адаптируясь к изменяющимся условиям сети.

В платформе используются недорогие радиопередатчики, называемые LoRa (Long Range), для создания каналов связи большой дальности. Технология LoRa известна своим низким энергопотреблением и способностью покрывать значительные расстояния, что делает ее идеальной для сценариев, в которых традиционная инфраструктура связи может быть недоступна или нецелесообразна.

Ключевые особенности и возможности

• Децентрализованная связь: Meshtastic обеспечивает связь, не полагаясь на централизованную инфраструктуру, что делает его подходящим для таких сценариев, как активный отдых, восстановление после стихийных бедствий или удаленные районы с ограниченной связью.
• Дальняя связь: Используя технологию LoRa, Meshtastic может устанавливать каналы связи на больших расстояниях, позволяя пользователям общаться на расстоянии нескольких километров.
• Ad-Hoc Networking: Устройства могут беспрепятственно присоединяться к сети или покидать ее, а сетка динамически адаптируется к изменениям, обеспечивая непрерывную и надежную связь.
• Открытый исходный код: Meshtastic — это проект с открытым исходным кодом, способствующий сотрудничеству с сообществом и позволяющий пользователям изменять, настраивать и вносить свой вклад в развитие платформы.
• Кросс-платформенная совместимость: Платформа обеспечивает кросс-платформенную поддержку. Специальные мобильные приложения доступны для Android, iOS, MacOS и Windows, предоставляя пользователям удобный интерфейс для взаимодействия с устройствами Meshtastic.
• Шифрование и безопасность: Meshtastic уделяет приоритетное внимание безопасности, применяя меры шифрования для защиты связи внутри сети, обеспечивая конфиденциальность пользовательских данных.

•   Геолокация и картография: Meshtastic включает в себя функции геолокации, позволяющие пользователям отслеживать местоположение подключенных устройств. Это может быть особенно полезно в таких сценариях, как приключения на природе или поисково-спасательные операции.

Сочетание децентрализованной архитектуры, возможностей дальнего действия и открытого исходного кода делает Meshtastic универсальным решением для различных коммуникационных потребностей — от отдыха до чрезвычайных ситуаций. По мере углубления в Meshtastic, мы изучим случаи его использования, требования к оборудованию и шаги для начала работы с этой инновационной сетчатой сетевой платформой.

Примеры использования

Meshtastic, благодаря своим надежным возможностям ячеистой сети, находит универсальное применение в различных сценариях. Вот исследование некоторых ключевых случаев использования:

1. Аварийная связь:

Meshtastic оказывает неоценимую помощь в чрезвычайных ситуациях, когда традиционная инфраструктура связи может быть нарушена. Его децентрализованная и специальная ячеистая сеть позволяет:

• Реагирование на стихийные бедствия: Облегчить связь между спасателями и пострадавшими сообществами во время стихийных бедствий или чрезвычайных ситуаций, когда традиционные сети могут быть нарушены.
• Удаленные районы: Создавать сети экстренной связи в отдаленных или несетевых районах, обеспечивая спасательный круг для сообществ с ограниченным доступом к традиционной инфраструктуре связи.
• Поиск и спасение: Координация поисково-спасательных работ в сложных условиях, где традиционные методы связи могут оказаться ненадежными.

2. Деятельность на открытом воздухе (походы, кемпинг и т. д.):

Meshtastic улучшает коммуникацию и безопасность во время приключений на природе, удовлетворяя потребности энтузиастов, занимающихся такими видами деятельности, как походы, кемпинг и исследования:

• Координация группы: Обеспечивает бесперебойную связь в группе любителей активного отдыха, не полагаясь на сотовые сети, особенно в районах с плохим или отсутствующим покрытием.
• Обмен данными о местоположении: Используйте возможности GPS для обмена данными о местоположении в режиме реального времени, чтобы члены группы оставались на связи и были в курсе местонахождения друг друга.
• Аварийный сигнал: В случае чрезвычайных ситуаций Meshtastic может служить надежным средством подачи сигнала о помощи даже в отдаленных районах дикой природы.

3. IoT-проекты (Интернет вещей):

Функции ячеистой сети Meshtastic делают ее подходящей для различных проектов Интернета вещей (IoT), предлагая децентрализованную и масштабируемую коммуникационную платформу:

• Сети датчиков: Создание сенсорных сетей для мониторинга окружающей среды, сельского хозяйства или промышленных приложений, где данные должны быть собраны и переданы по распределенной области.
• Умное сельское хозяйство: Разверните Meshtastic для подключения сельскохозяйственных устройств и датчиков, что позволит фермерам отслеживать состояние почвы, погодные данные и здоровье урожая в режиме реального времени.
• IoT-устройства с низким энергопотреблением: Эффективные протоколы связи Meshtastic позволяют использовать его для IoT-устройств с низким энергопотреблением, продлевая время автономной работы датчиков и устройств в сети.

4. Децентрализованные сети:

Meshtastic поддерживает развитие децентрализованных сетей, соответствующих принципам одноранговой связи и автономии:

• Сети сообществ: Построение коммуникационных сетей, управляемых сообществом, в районах с ограниченным или отсутствующим доступом к централизованной инфраструктуре, способствуя развитию местных связей.
• Смешанные умные города: Изучение возможностей Meshtastic для содействия развитию умных городов путем создания децентрализованных коммуникационных сетей для различных приложений, таких как управление дорожным движением или общественные службы.
• Выживаемые сети: Развертывание Meshtastic в сценариях, где создание жизнеспособной и устойчивой инфраструктуры связи имеет важное значение, обеспечивая связь в условиях сбоев.

5. Пользовательские приложения и эксперименты:

Открытый исходный код Meshtastic способствует экспериментам и созданию пользовательских приложений:

• Проекты «сделай сам»: Занимайтесь проектами «сделай сам», интегрируя Meshtastic в созданные на заказ устройства или приложения, отвечающие конкретным потребностям.
• Использование в образовательных целях: Meshtastic служит отличным образовательным инструментом для изучения ячеистых сетей, беспроводной связи и концепций IoT в практической обстановке.
• Хакатоны и соревнования: Участвуйте в хакатонах или соревнованиях, направленных на создание инновационных решений с использованием Meshtastic, расширяя границы того, что может быть достигнуто с сетчатой сетью.

Адаптивность и универсальность Meshtastic делают его привлекательным решением в целом ряде случаев использования, демонстрируя его потенциал для решения проблем связи в различных средах и сценариях.

Meshtastic Getting Started

1. Совместимые аппаратные устройства:

Meshtastic поддерживает ряд аппаратных устройств с возможностями LoRa. Эти устройства являются основой сети Meshtastic и включают в себя:

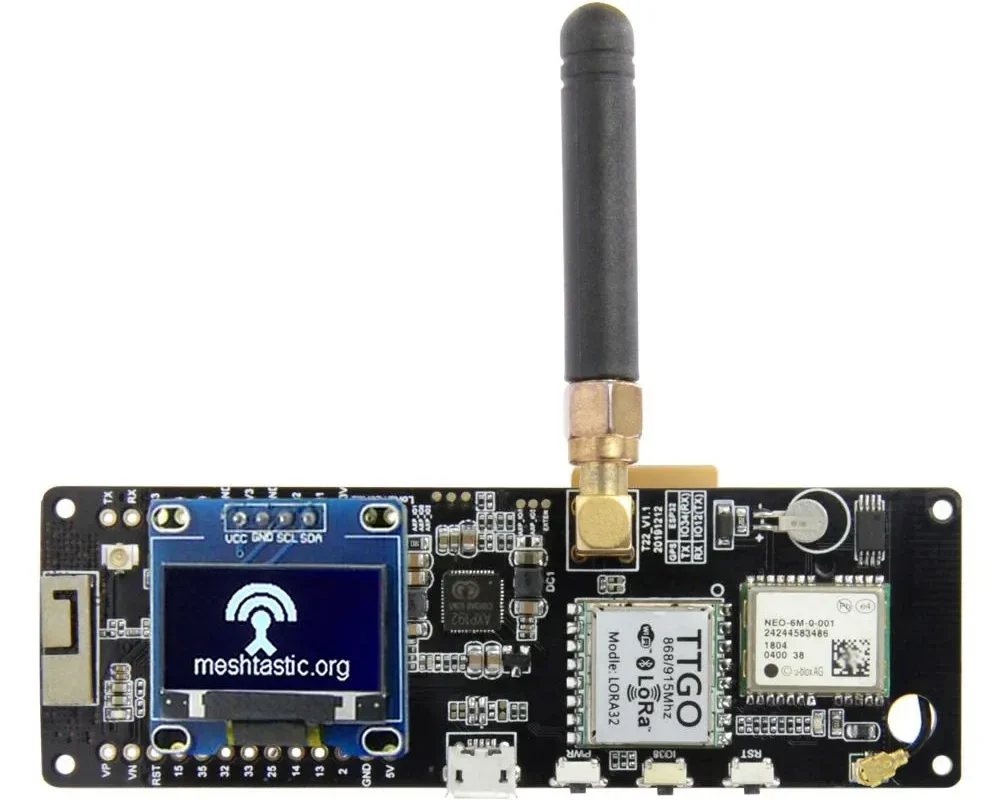

LILYGO Meshtastic T-Beam (Ready To Go — ESP32):

Известный своими широкими возможностями T-Beam объединяет в себе микроконтроллер ESP32, радиомодуль LoRa, OLED-дисплей и GPS-навигатор. Для настройки устройства необходимо подключить его к компьютеру, прошить прошивку Meshtastic и настроить параметры в соответствии со своими предпочтениями.

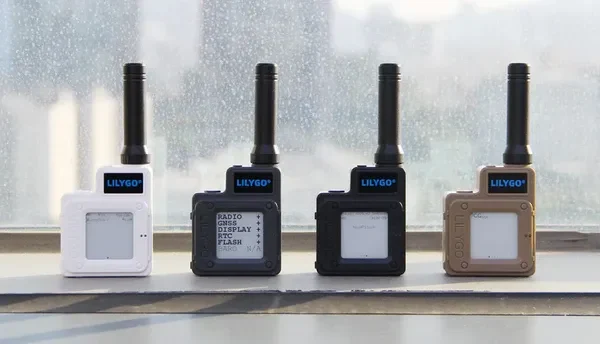

LILYGO T-Echo Meshtastic (Еще круче с батареей — Ready To Go & Ready To Use):

Устройство T-Echo Meshtastic — еще одно заметное дополнение, представляющее собой простое в использовании портативное устройство для общения с Мештастиком. Оно оснащено экраном E-Ink, упрощающим взаимодействие и повышающим удобство использования.

Стартовый набор WisBlock Meshtastic Starter Kit (рекомендуем — nRF52):

Основанный на модульной платформе WisBlock от RAKwireless, этот набор предлагает модульный и настраиваемый подход к созданию приложений Meshtastic. Он обеспечивает гибкость при сборке и настройке различных модулей WisBlock в соответствии с конкретными требованиями проекта.

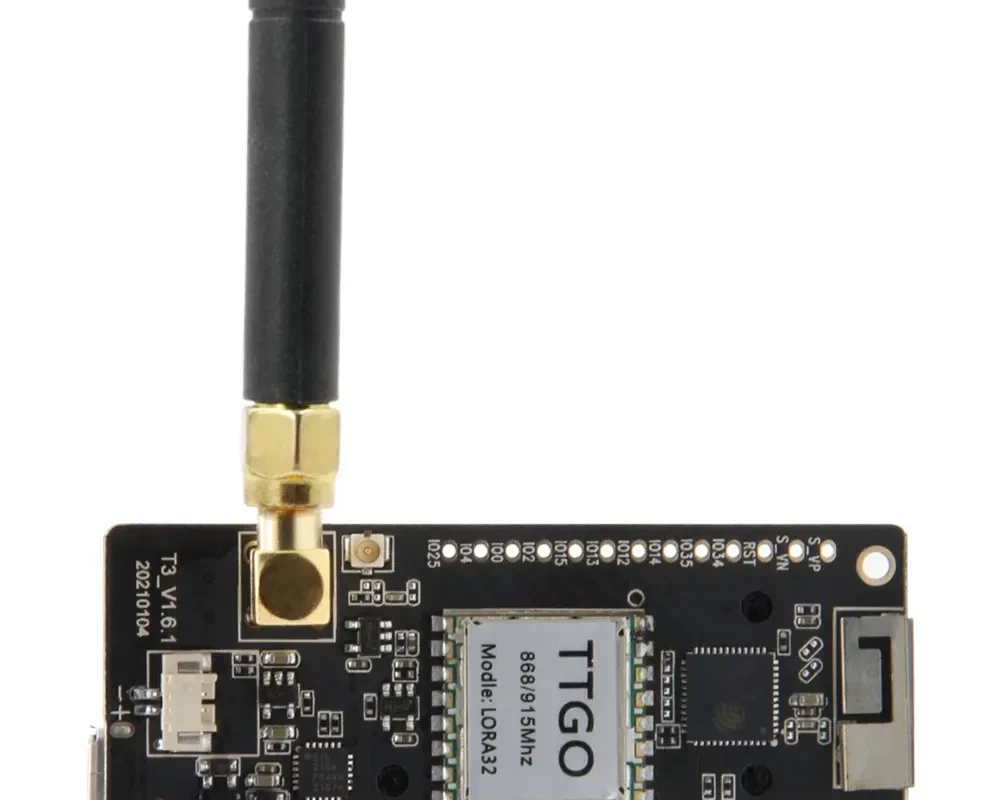

Платы TTGO ESP32 LoRa:

Эти универсальные платы на базе ESP32 поставляются в различных конфигурациях. Пользователи могут настроить эти платы, подключив их к компьютеру, прошить прошивку Meshtastic и настроить параметры через приложение Meshtastic или непосредственно на устройстве.

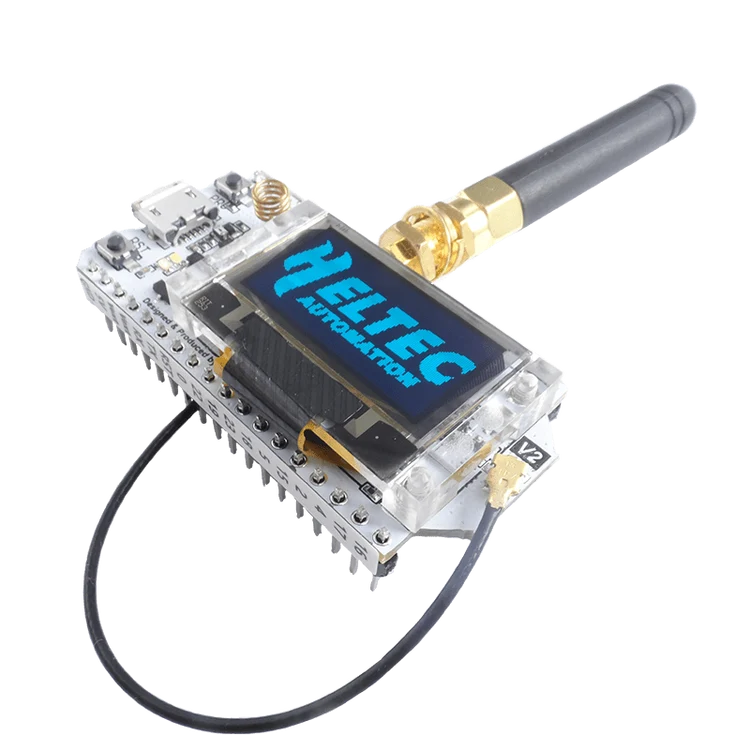

Модули Heltec v3 LoRa (готовые к работе — лучшая цена — ESP32):

Heltec предлагает компактные LoRa-модули со встроенными OLED-дисплеями (без GPS). Настройка заключается в прошивке модуля прошивкой Meshtastic и настройке параметров с помощью приложения или интерфейса устройства.

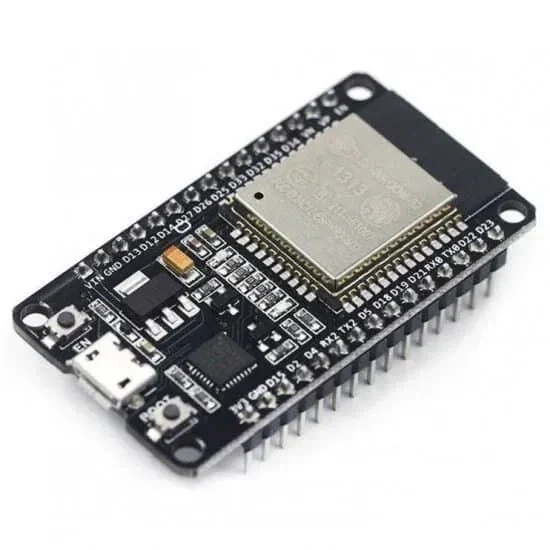

Платы разработки ESP32 (DIY Enthusiast):

Для Meshtastic можно использовать обычные платы разработки ESP32, оснащенные приемопередатчиками LoRa. Пользователи обычно подключают эти платы к компьютеру, прошивают прошивку Meshtastic и настраивают параметры в соответствии со своими требованиями.

💡 Устройства на базе nRF52 потребляют в разы меньше энергии, чем устройства на базе ESP32, и поэтому обычно предпочтительнее для использования в солнечных батареях и телефонах. Устройства на базе ESP32 требуют больше энергии для работы, но обычно являются более дешевыми альтернативами, которые хорошо работают при использовании домашнего питания, или для телефонов, которым требуется всего день или два работы, и для приложений, требующих подключения к WiFi.

📡 Убедитесь, что частота платы соответствует вашей стране:US / JP / AU / NZ / CA — 915MHzCN — 470MHzEU — 868MHz, 433MHzПолный список частот LoRa для каждого региона доступен здесь.

2. Установка и настройка устройств:

Настройка устройств Meshtastic включает в себя ряд подробных шагов, чтобы обеспечить надлежащую функциональность в ячеистой сети:

Приобретение оборудования: Выберите подходящее оборудование, совместимое с Meshtastic, исходя из требований вашего проекта. Убедитесь, что у вас есть необходимые аксессуары, такие как антенны и блоки питания.

Прошивка микропрограммы Meshtastic:

Устройства ESP32:

• Веб-установщик требует использования браузеров Chrome или Edge, но является отличным выбором для быстрой прошивки устройств.
• Сценарий CLI считается «ручным процессом» для прошивки микропрограммы. (Продвинутые пользователи)

Устройства nRF52 и RP2040:

• Веб-установщик требует использования браузеров Chrome или Edge, но является отличным выбором для быстрой прошивки устройств.
• Drag & Drop​  — Устройства nRF52 и RP2040 используют метод установки Drag & Drop для установки выпусков прошивки.

Over-The-Air (OTA)

• Устройства nRF52 могут принимать обновления прошивки OTA с мобильного устройства по Bluetooth.

💡 Ознакомьтесь с официальными документами Meshtastic по прошивке устройств для получения последних обновлений
⚠️ Не включайте устройство без подключенной к нему антенны
💡Для DIY Meshtastic: Мы использовали CLI Python Script с DIY Frameware с Meshtastic GithubМы использовали firmware-meshtastic-diy-v1… Frameware. Более подробное руководство будет выпущено в ближайшее время

Сопряжение устройств:

• Загрузите приложение Meshtastic:
• Убедитесь, что на вашем смартфоне установлено мобильное приложение Meshtastic. Приложение доступно для загрузки как в App Store (iOS), так и в Google Play (Android).
• Откройте приложение: Запустите мобильное приложение Meshtastic на смартфоне, убедившись, что Bluetooth включен.
• Сканируйте устройства: Используйте функцию сканирования приложения, чтобы обнаружить близлежащие устройства Meshtastic.
• Приложение должно отобразить список доступных устройств в радиусе действия.
• Выберите целевое устройство: Выберите из списка устройство Meshtastic, с которым вы хотите установить сопряжение. Идентификатор узла устройства и другая необходимая информация должны быть видны в приложении.
• Аутентификация (если применимо): Некоторые конфигурации Meshtastic могут включать в себя шаги аутентификации, такие как подтверждение кода сопряжения или принятие запроса на подключение. Следуйте инструкциям на экране или подсказкам устройства, чтобы подтвердить подлинность сопряжения.

💡 Идентификаторы узлов: Каждому устройству Meshtastic присваивается уникальный идентификатор узла в ячеистой сети. Идентификатор узла необходим для идентификации и обращения к конкретным устройствам в процессе сопряжения.
💡 Существует больше способов сопряжения с узлом Meshtastic, пожалуйста, посетите официальные документы программного обеспечения Meshtastic для получения подробной и актуальной информации.

Настройка GPS (если применимо):

    Настройте параметры GPS в приложении Meshtastic для устройств, оснащенных модулями GPS.
    Откалибруйте и проверьте функциональность GPS, чтобы обеспечить точную информацию о местоположении.

Управление питанием:

    Поймите требования к питанию выбранного оборудования.
    Большинство упомянутых устройств не оснащены аккумулятором или слотом для него, поэтому, пожалуйста, планируйте соответствующим образом.

Обновление прошивки:

    Регулярно проверяйте наличие обновлений прошивки, чтобы воспользоваться последними функциями, исправлениями ошибок и улучшениями.
    Следуйте документации Meshtastic, чтобы процесс обновления прошивки прошел гладко.

Выполнив эти шаги, вы получите свой первый узел, готовый к работе. Вы можете начать переписываться с другими узлами, создать свою сеть и испытать радиус действия.

Заключение: Навигация по вселенной Meshtastic

В нашем обзоре Meshtastic Technologoy мы увидели большой потенциал, предлагающий множество функций, универсальность и беспрецедентный ассортимент. Завершая наше исследование, давайте подведем итог ключевым моментам, которые показались нам очень интересными

Основные выводы:

Замечательный ассортимент устройств Meshtastic: В основе Meshtastic лежит большой радиус действия, обеспечиваемый технологией LoRa в диапазоне 5 — 10 КМ, что позволяет поддерживать связь на огромных расстояниях в различных условиях.

Разнообразные совместимые устройства: От портативных устройств T-Echo Meshtastic до модульных наборов, таких как WisBlock, Meshtastic поддерживает широкий спектр оборудования, удовлетворяя различным предпочтениям и случаям использования.

Управление питанием для устойчивости: Понимание и внедрение эффективных стратегий управления питанием имеет решающее значение для обеспечения устойчивости развертывания Meshtastic, особенно в условиях длительной работы на открытом воздухе.

Интуитивно понятный программный интерфейс: Мобильное приложение Meshtastic предоставляет пользователям удобный интерфейс, предлагая такие функции, как управление узлами, обмен сообщениями и отслеживание в режиме реального времени.

Универсальные сценарии использования: Meshtastic отлично проявляет себя в экстренной связи, активном отдыхе, проектах IoT и децентрализованных сетях, демонстрируя свою адаптивность в различных областях применения.

Заключение

В заключение можно сказать, что Meshtastic представляет собой мощную и гибкую платформу для создания ячеистых сетей, обеспечивающую децентрализованную связь с впечатляющим радиусом действия, что делает ее идеальной для различных сценариев — от чрезвычайных ситуаций до активного отдыха и IoT-проектов. Совместимость с различными аппаратными устройствами, в сочетании с эффективными стратегиями управления питанием, подчеркивает ее адаптивность. Интуитивно понятный интерфейс программного обеспечения повышает удобство использования, а открытый исходный код способствует инновациям и настройке. Потенциал Meshtastic в переосмыслении коммуникации в децентрализованных и взаимосвязанных средах очевиден. Если у вас есть вопросы, мнения или опыт работы с Meshtastic, не стесняйтесь оставлять комментарии ниже — ваши мысли помогут совместному изучению этой инновационной технологии.
