Зажим разъема IPEx для плат Heltec

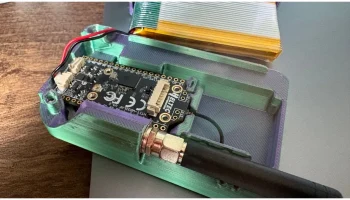

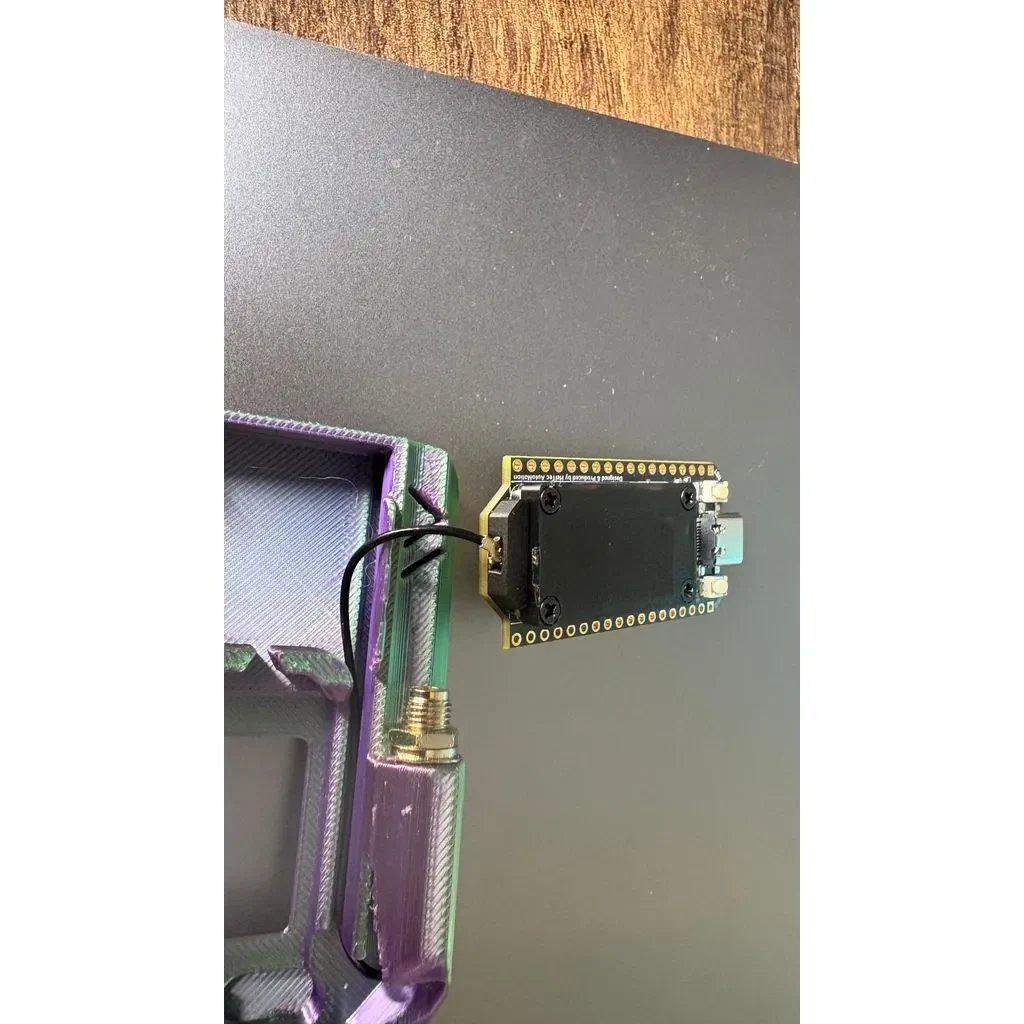

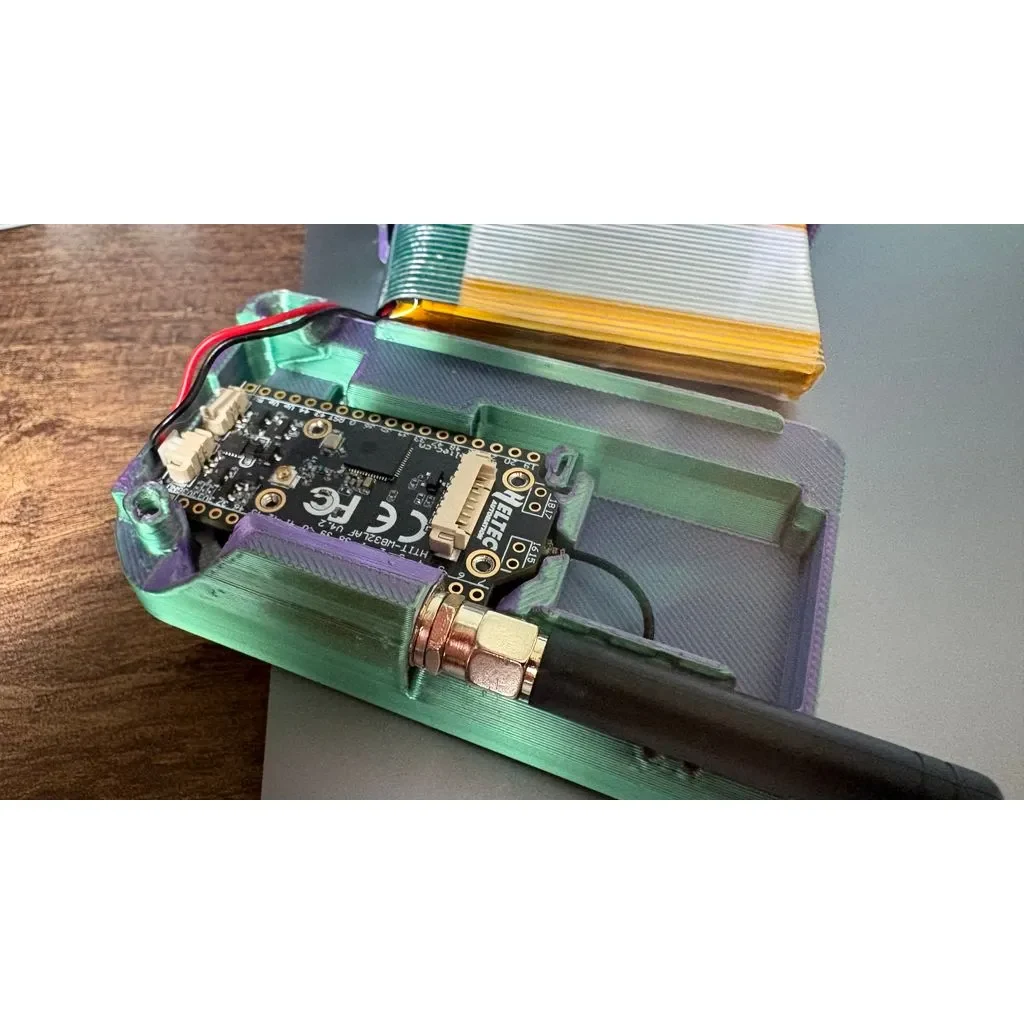

Я заметил, что в нашей группе Mesh разъемы IPEx отваливались во время сборки. Использование клея и ленты помогло, но создало другие проблемы. Этот зажим можно снять при необходимости и обеспечить спокойствие при установке. После установки разъема IPEx этот зажим надевается на разъем и фиксируется на шпильках дисплея. Модель была разработана на основе измерений, снятых непосредственно с Heltec v4.2, который был у меня под рукой. Совместимость с другими платами Heltec, перечисленными ниже, будет обновлена, как только станет известно.

Примечания: для размещения в корпусе над платой требуется пространство 3,7 мм. Напечатано с высотой слоя 0,12 для наилучшего соответствия. Использование отвертки с плоской головкой между дисплеем и зажимом, слегка поворачивая ее, может помочь при снятии. Отвертки могут повредить плату, поэтому будьте осторожны, чтобы не коснуться платы.

Совместимые платы: Heltec v4.2 Heltec T114
