Пульт Arduino своими руками

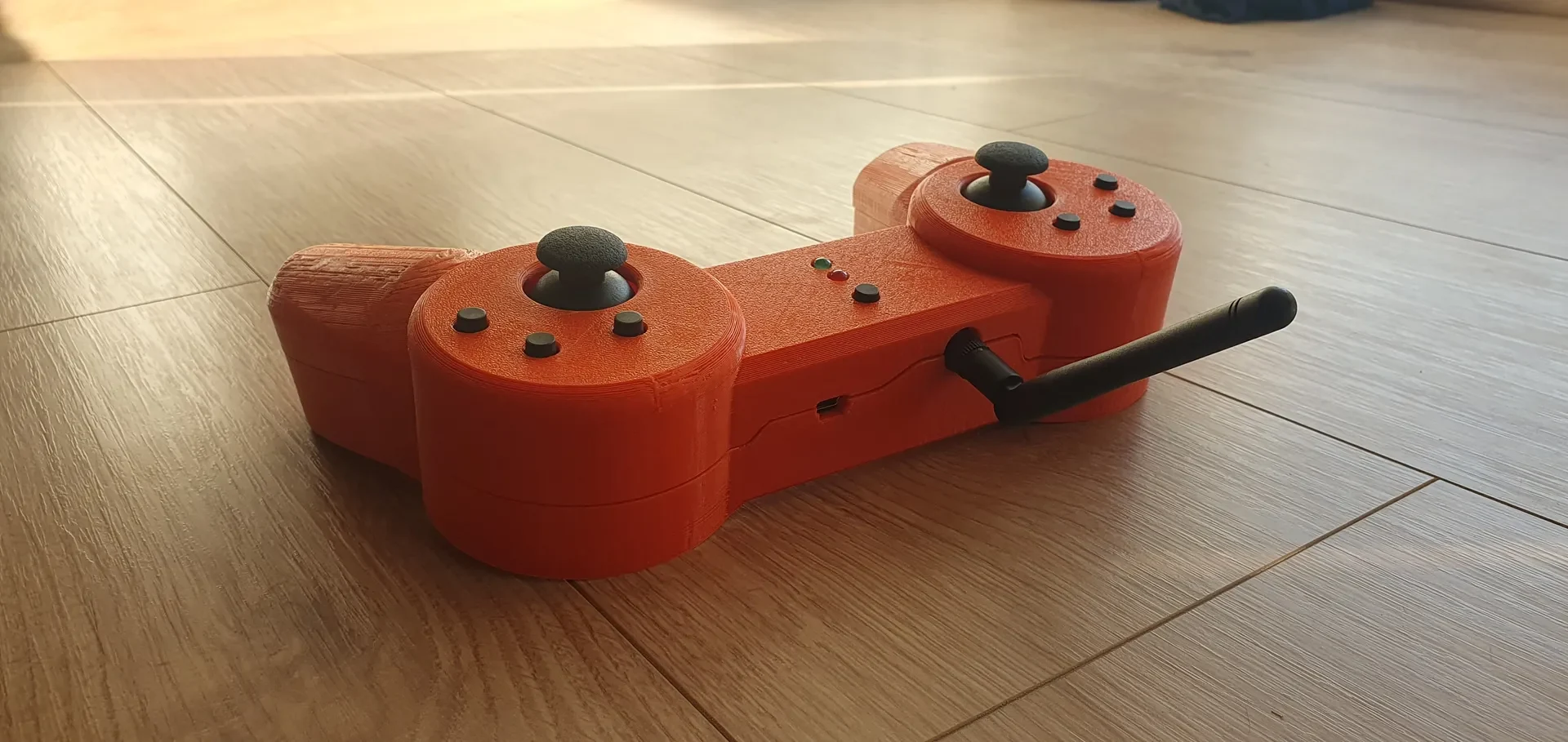

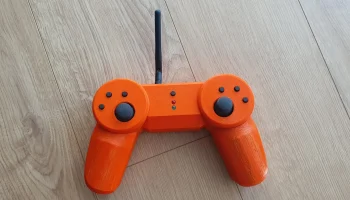

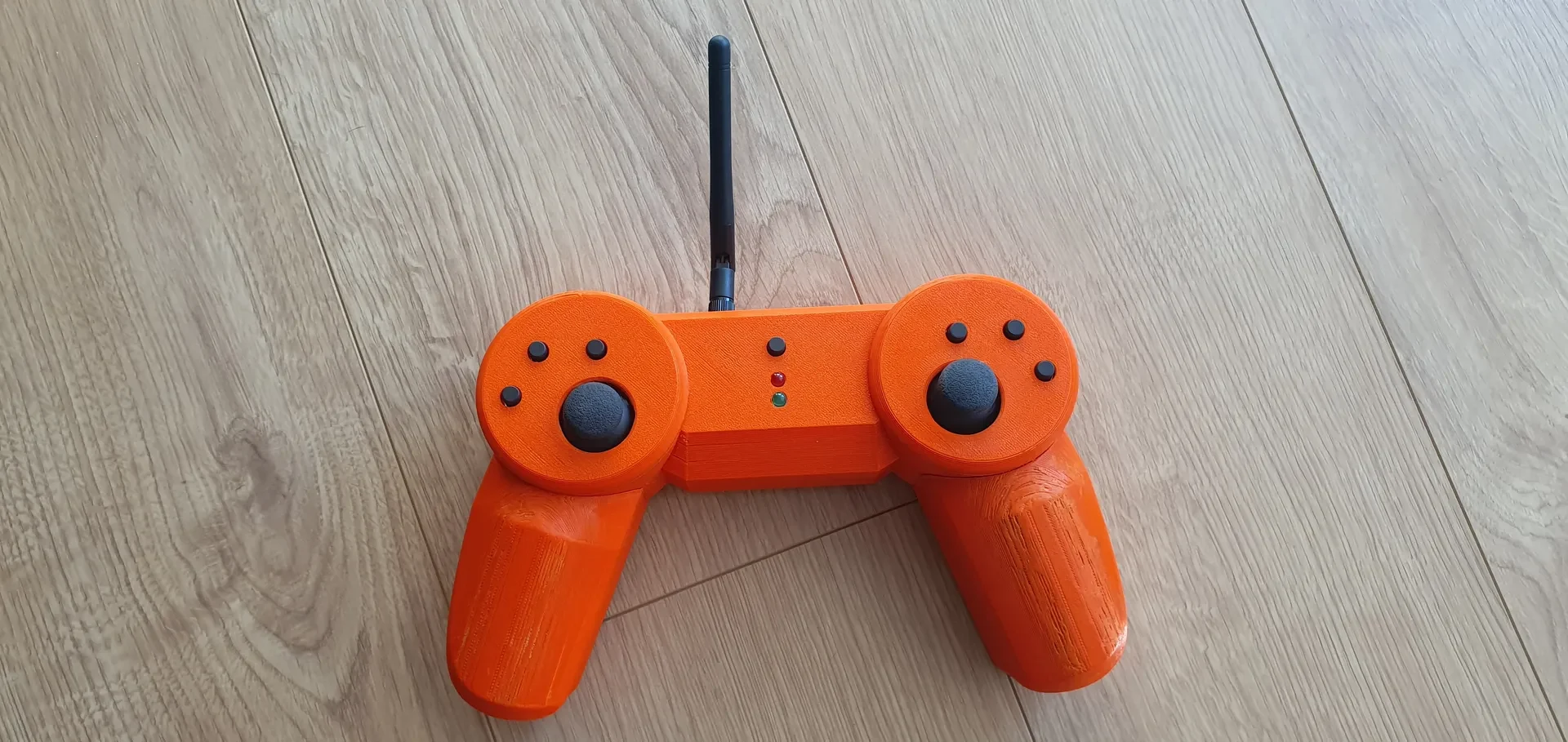

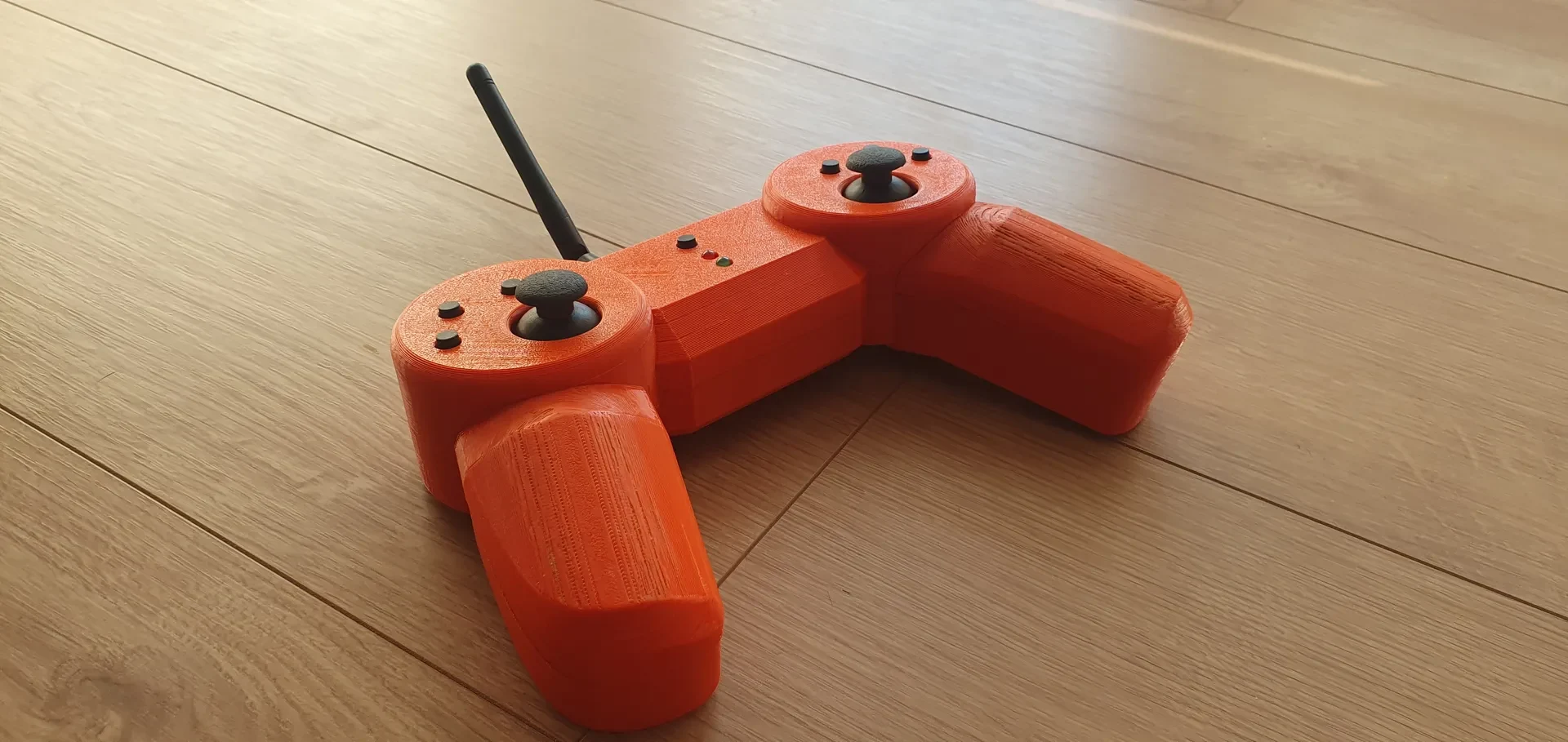

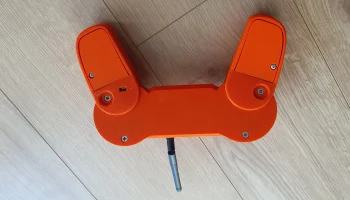

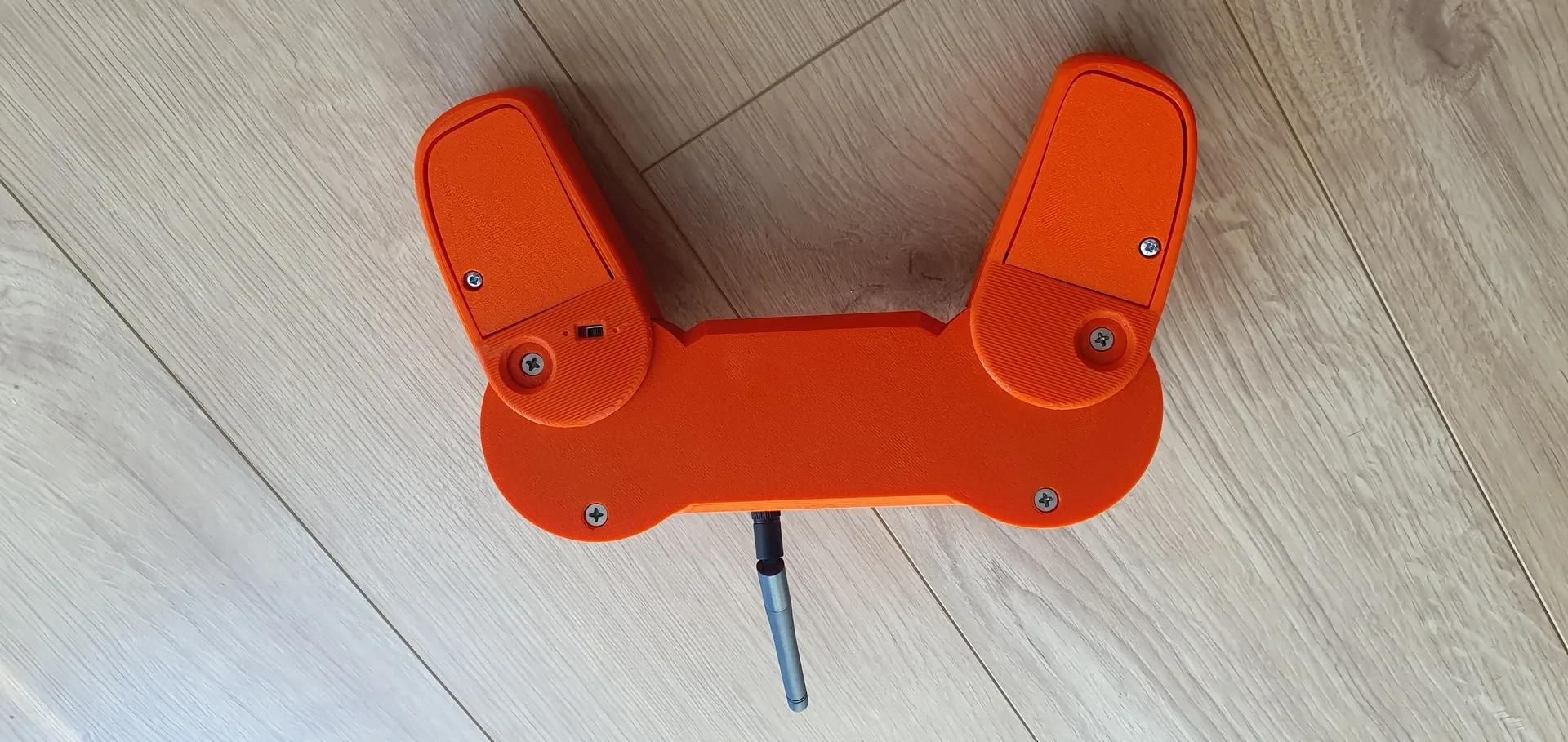

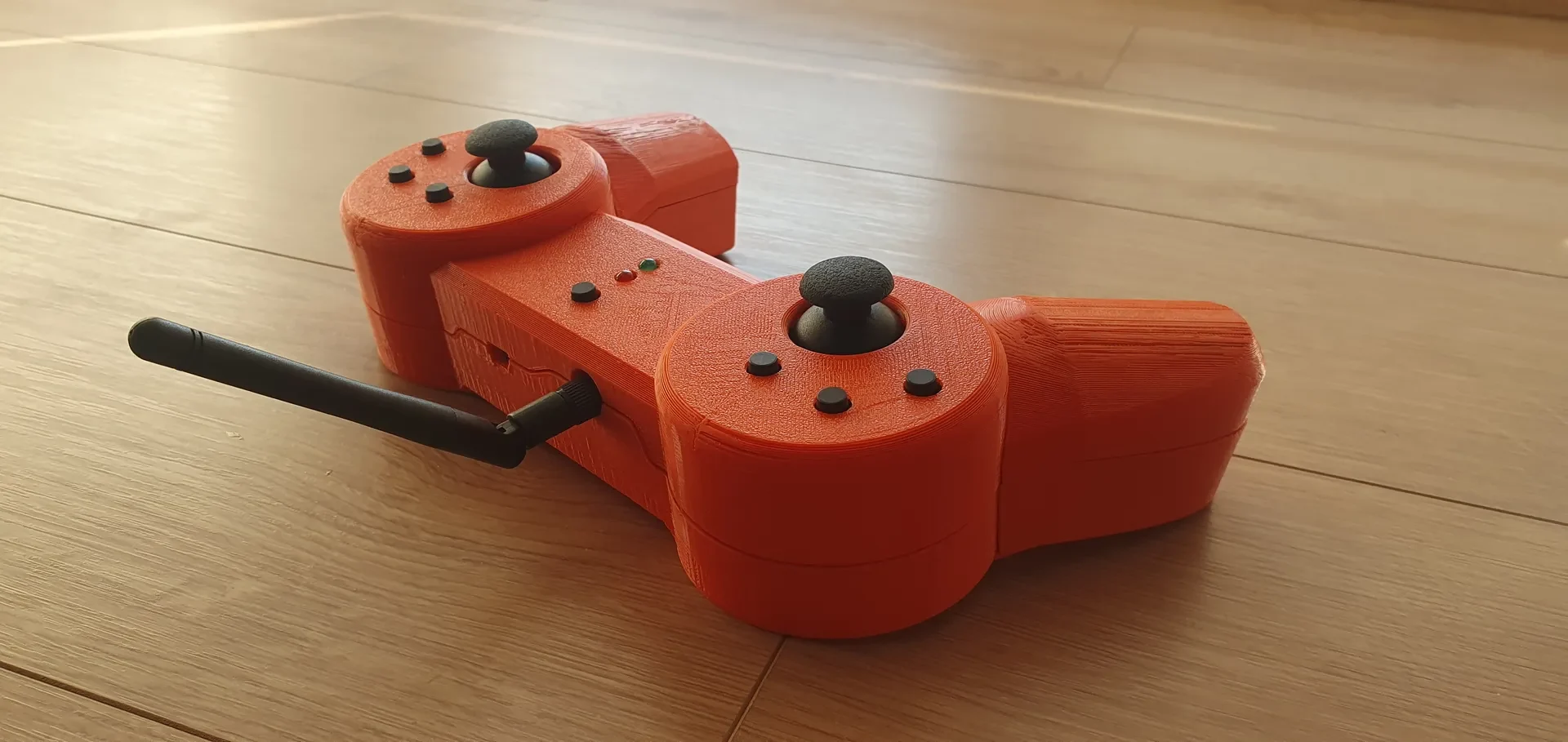

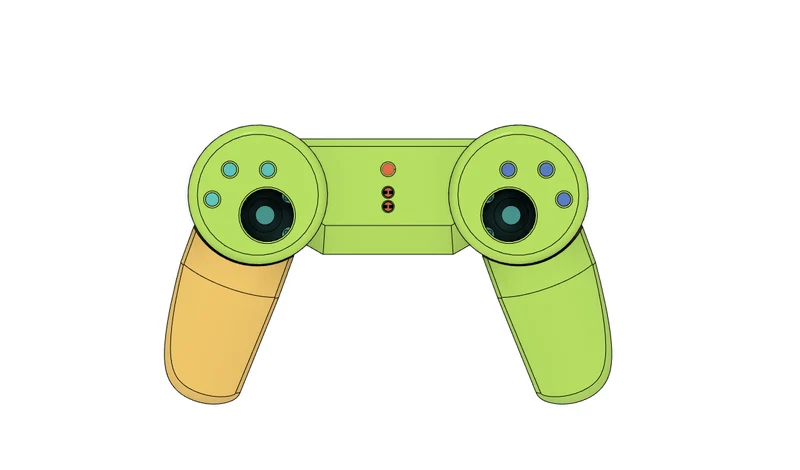

!!! На фотографиях изображена модифицированная версия v1 этой модели. Доступные здесь файлы относятся к версии v2, в которой, несмотря на некоторые улучшения, все еще могут возникать другие проблемы, требующие дальнейшей модификации (версия v2 не была напечатана) !!!

Настройки печати (не имеет большого значения, если сохранены размеры):

Принтер: Anycubic Vyper
Сопло: 0,4 мм
Материал: ПЛА
Температура сопла: 200C
Температура кровати: 60C
Заполнение: треугольники 30%
Опоры: стандартная, касающаяся рабочая пластина.

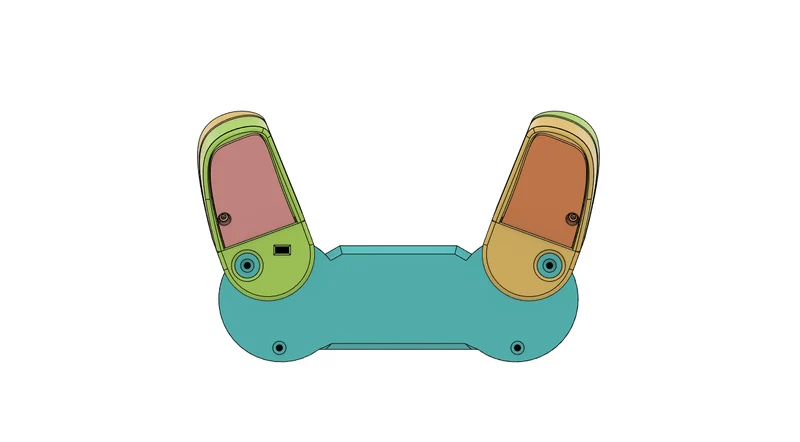

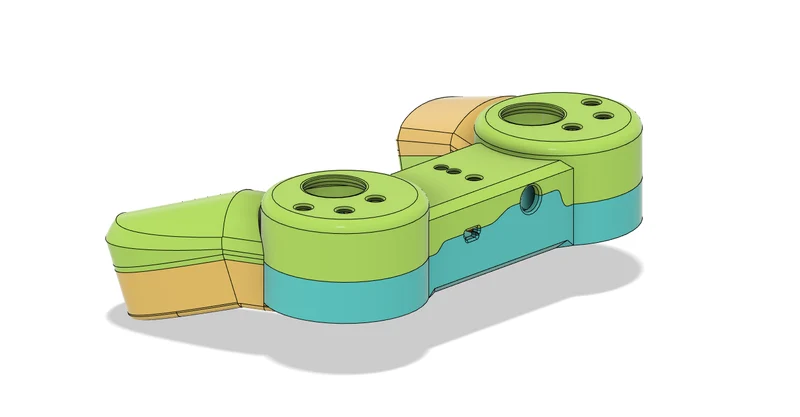

Список деталей, напечатанных на 3D-принтере:

верхняя оболочка
нижняя оболочка
корпус верхней ручки L
корпус нижней ручки L
крышка батарейного отсека L
корпус верхней ручки R
корпус нижней ручки R
крышка батарейного отсека R
проставка для кнопки
2 светодиодных проставки
6 дополнительных прокладок для кнопок

Другие части:

Электроника
Arduino NANO (мини-версия USB)
nRF24L01+
2 модуля джойстика
7 микропереключателей ТАКТ 12х12х10мм
2 светодиода (в идеале зеленый и красный)
74hc595 Регистр сдвига
резистор 3x 10 кОм
6 импульсных диодов 1N4148
2 батарейных блока 2xAA 3 В
4 батарейки АА 1,5 В
Конденсатор 10000 мкФ
3-контактный переключатель ВКЛ/ВЫКЛ
Печатная плата 50x70 мм
Печатная плата 70х90 мм (можно вырезать платы поменьше — чертеж в галерее)
провода
Строительство
2 винта M3x30 мм
8x гайка M3
4 винта M4x40
4 гайки М4
4x колодка M4
20 винтов M2x20

Вам также понадобится:

клей (в идеале СА)
отвертки
наждачная бумага
сверла
микрошлифовальная машина (для резки печатных плат)
паяльник
припой

После печати детали требуют некоторой шлифовки и регулировки.

Для облегчения сборки следуйте прилагаемой инструкции (не включая шаги, касающиеся печатных плат).

Файлы .ino для передатчика и пример программы для приемника, включенные в файлы.

Полученные данные от удаленного устройства представляют собой 12-значный массив целых чисел. Каждая цифра соответствует определенной кнопке (или оси джойстика). Одна кнопка в средней части сбрасывает Arduino при нажатии. Верхний светодиод загорается при наличии проблем с подключением радиомодуля. Нижний светодиод загорается, когда данные успешно отправлены и получены получателем.
