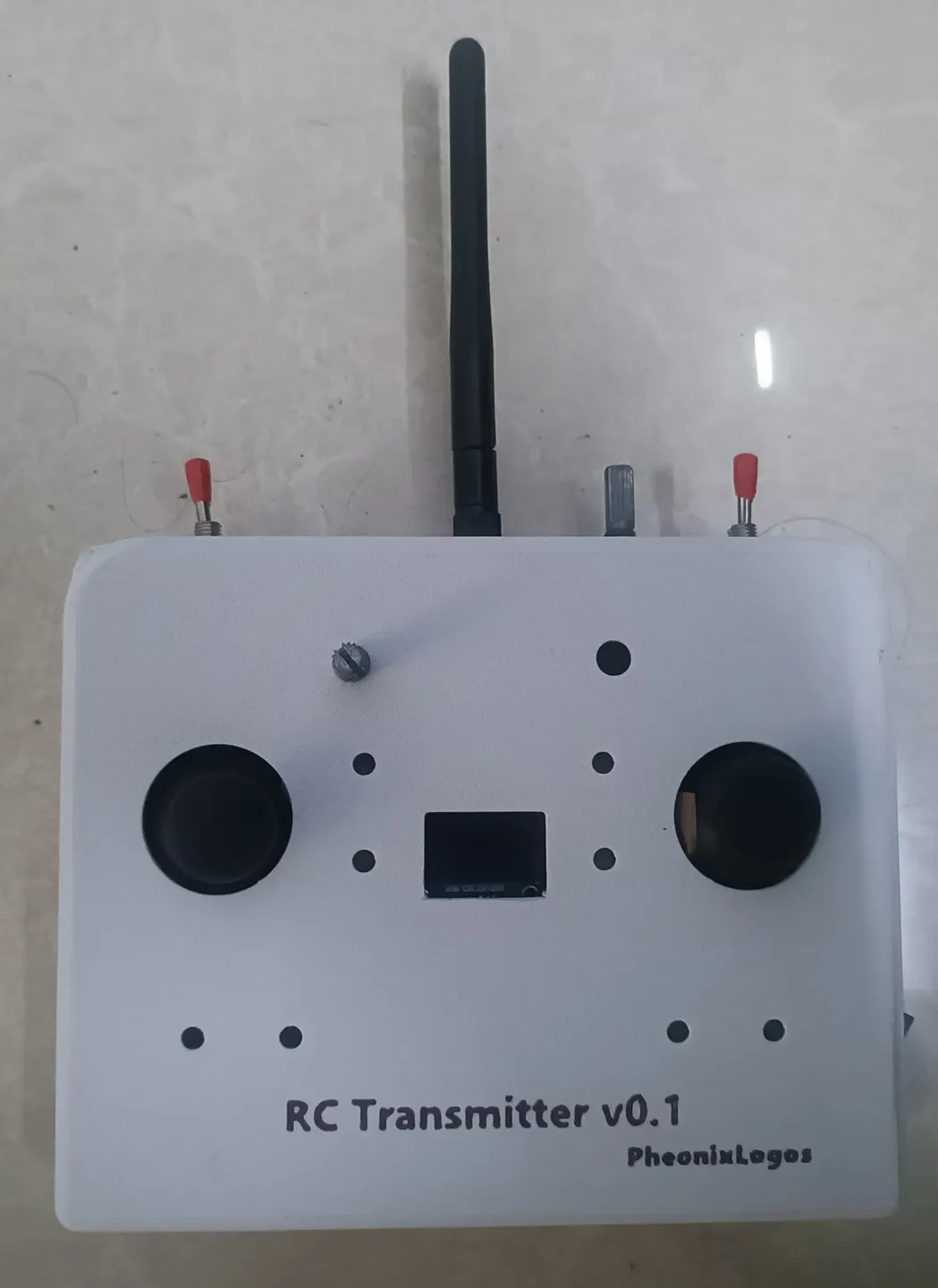

10-канальный RC-передатчик на базе Arduino NRF24L01 — корпус, напечатанный на 3D-принтере

Обзор проекта:

Специальный 10-канальный RC-передатчик, разработанный с использованием Arduino Nano и беспроводного модуля nRF24L01. Он включает поддержку двойных джойстиков, потенциометров, переключателей, кнопок и OLED-дисплея. Этот чехол, напечатанный на 3D-принтере, компактен, эргономичен и предназначен для самодельных дронов, роботов или радиоуправляемых проектов.

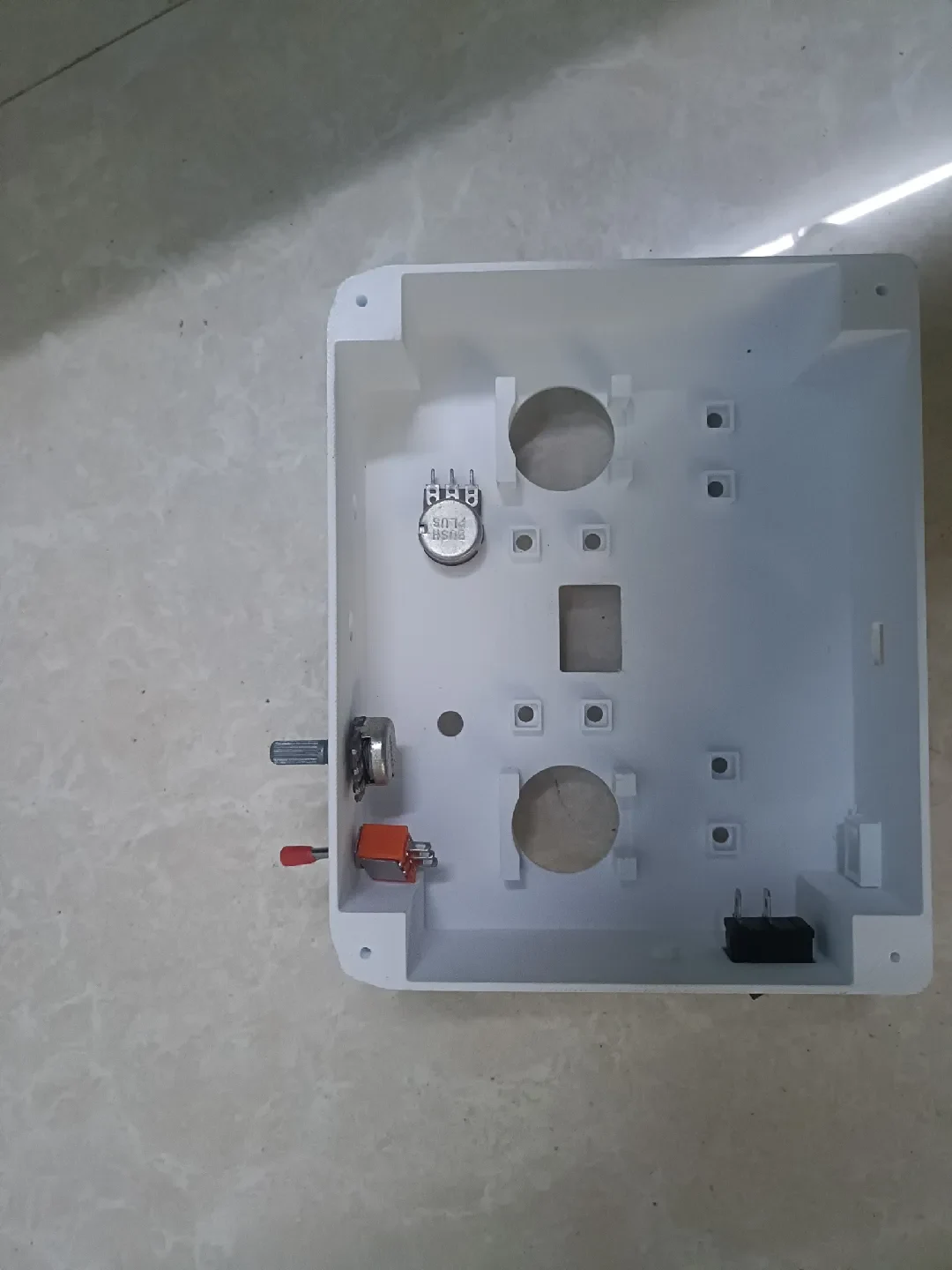

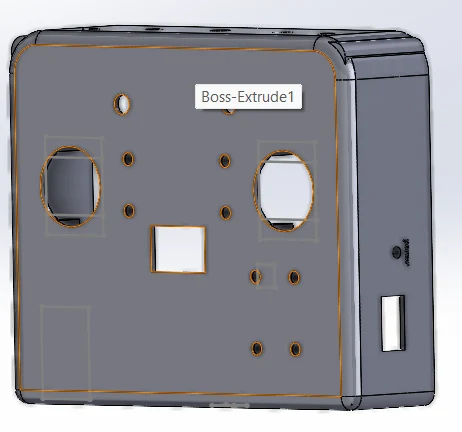

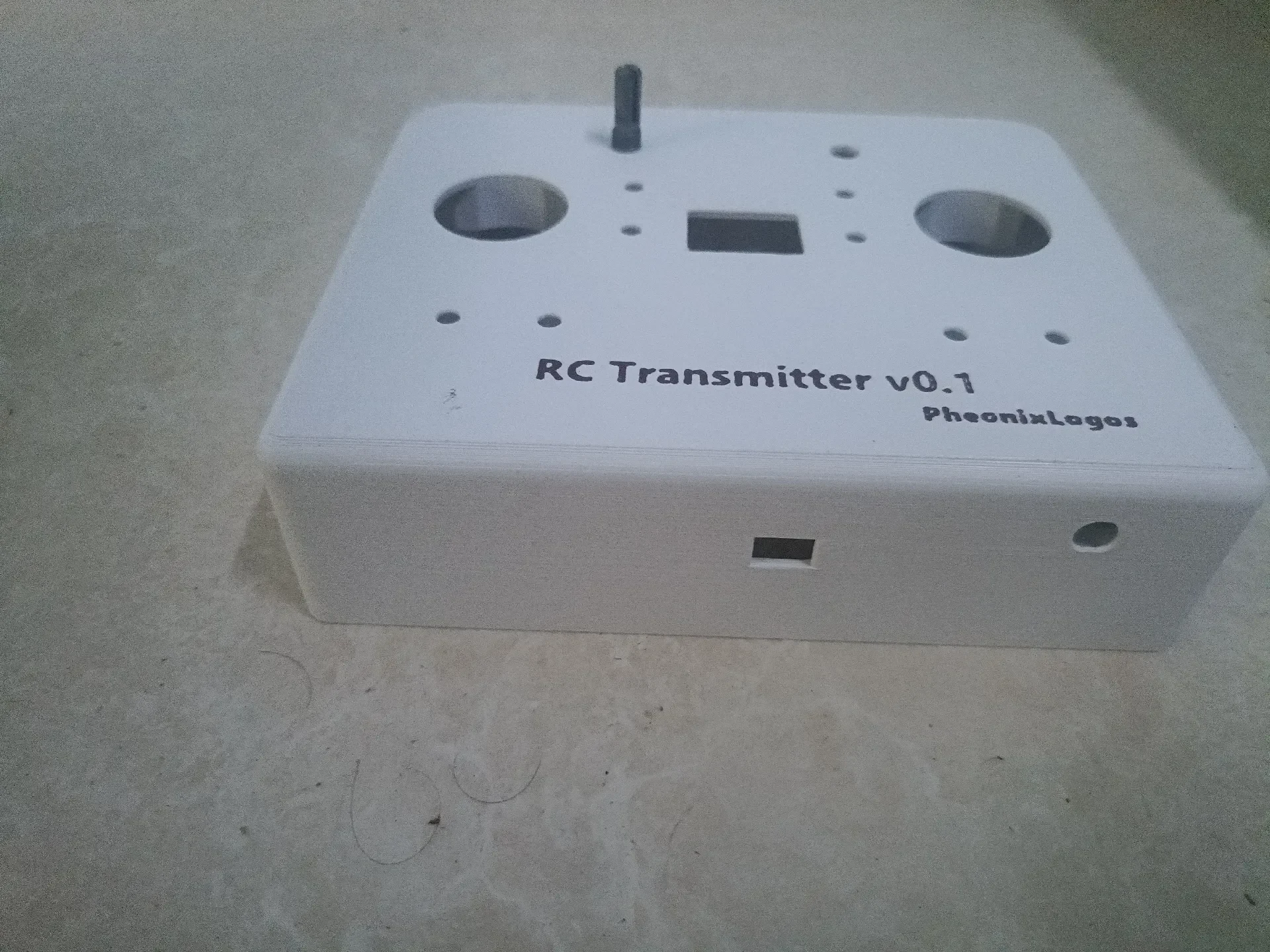

Особенности дизайна корпуса:

✅ Эргономичный портативный дизайн.

✅ Место для:

Ардуино Нано

Модуль nRF24L01 (с адаптером/без адаптера)

2 джойстика (джойстик в стиле PS2 или джойстик для большого пальца)

4 потенциометра (поворотные ручки)

8 кнопок (или тактильных переключателей)

2 тумблера

1 OLED-дисплей 128x64 (I2C)

MPU6050 (монтируется внутри)

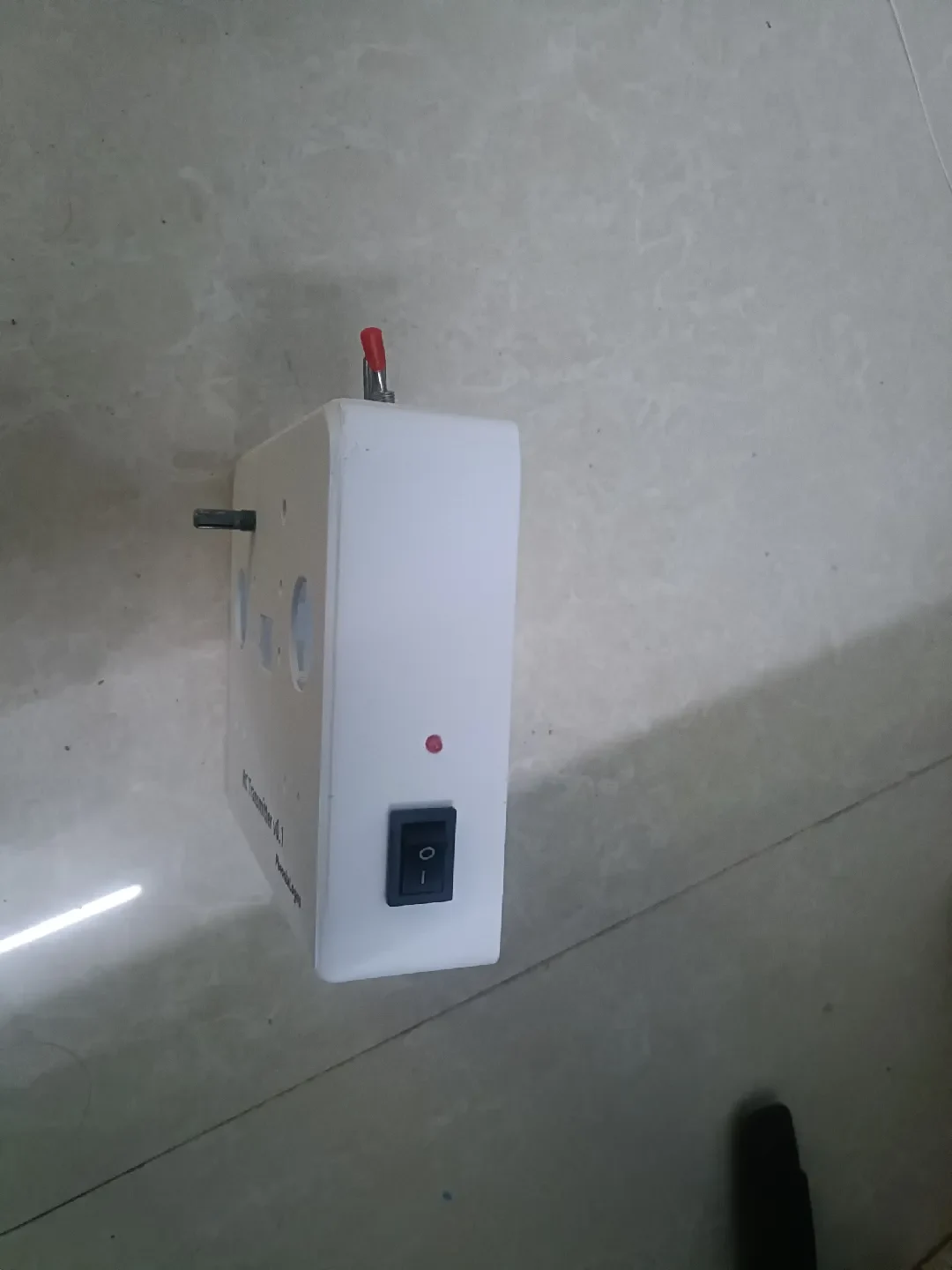

✅ Слоты для USB-порта, антенны, кнопок и дисплея

✅ Съемная задняя панель для удобства подключения и обслуживания.

✅ Дополнительный батарейный отсек (для литий-ионной батареи или батареи 9 В)

Необходимые компоненты:
Количество компонентов
Ардуино Нано 1
nRF24L01 (+адаптер) 1
Модули джойстика PS2 2
Потенциометры 4
Кнопки 8
Тумблеры 2
OLED-дисплей 128x64 1
MPU6050 Акселерометр 1
Резисторы (10кОм) ~10
Подключение проводов по мере необходимости
Литий-ионный аккумулятор / 9 В 1

Настройки печати:
Значение настройки
Высота слоя 0,2 мм
Заполнение 20% (сетка или гироид)
Поддерживает Да (для отверстий для пуговиц)
Материал ПЛА/ПЭТГ
Сопло 0,4 мм

Примечания по сборке:

Используйте винты M3, чтобы закрепить заднюю панель.

Аккуратно проложите провода и закрепите модули с помощью стяжек или горячего клея.

Перед пайкой промаркируйте всю проводку.

Для модульной модернизации используйте гнездовые разъемы или штыревые разъемы.

��ключенные файлы:

Чехол Топ STL

Нижняя часть корпуса STL

Крышки кнопок и переключателей (опционально)

Схема подключения (PDF)

Спецификация (TXT/CSV)
