Корпус переключателя Arduino с ЧПУ своими руками........

Руководство по сборке распределительной коробки своими руками (3D-печать)

В этом руководстве представлены инструкции по сборке распределительной коробки своими руками, предназначенной для управления вентилятором и питанием вашего станка с ЧПУ. Блок работает вместе с блоком DIY CNC для Arduino Shield и включает в себя слоты для стандартных тумблеров (приблизительно 1,1 см x 1,7 см, вкл./выкл.).

Необходимые материалы:
Распечатанная на 3D-принтере распределительная коробка своими руками (корпус и крышка)
8 винтов для крепления распределительной коробки и крышки
2 тумблера (прибл. 1,1 x 1,7 см, вкл./выкл.)
1 переключатель для управления вентилятором
1 переключатель для включения/выключения станка с ЧПУ DIY.
Провода для подключения выключателей к коробке ЧПУ и вентилятору
Коробка с ЧПУ для Arduino Shield своими руками (отдельный проект)
Шаг 1. Печать распределительной коробки

Убедитесь, что корпус и крышка распределительной коробки напечатаны на 3D-принтере. В конструкцию распределительной коробки входят:

Слоты для 2 стандартных тумблеров (прибл. 1,1 x 1,7 см)
Отверстия для прокладки кабелей между переключателями, вентилятором и блоком ЧПУ.
4 ��онтажных отверстия для крепления распределительной коробки к поверхности
4 отверстия для винтов для крепления крышки к коробке.
Шаг 2. Установка тумблеров

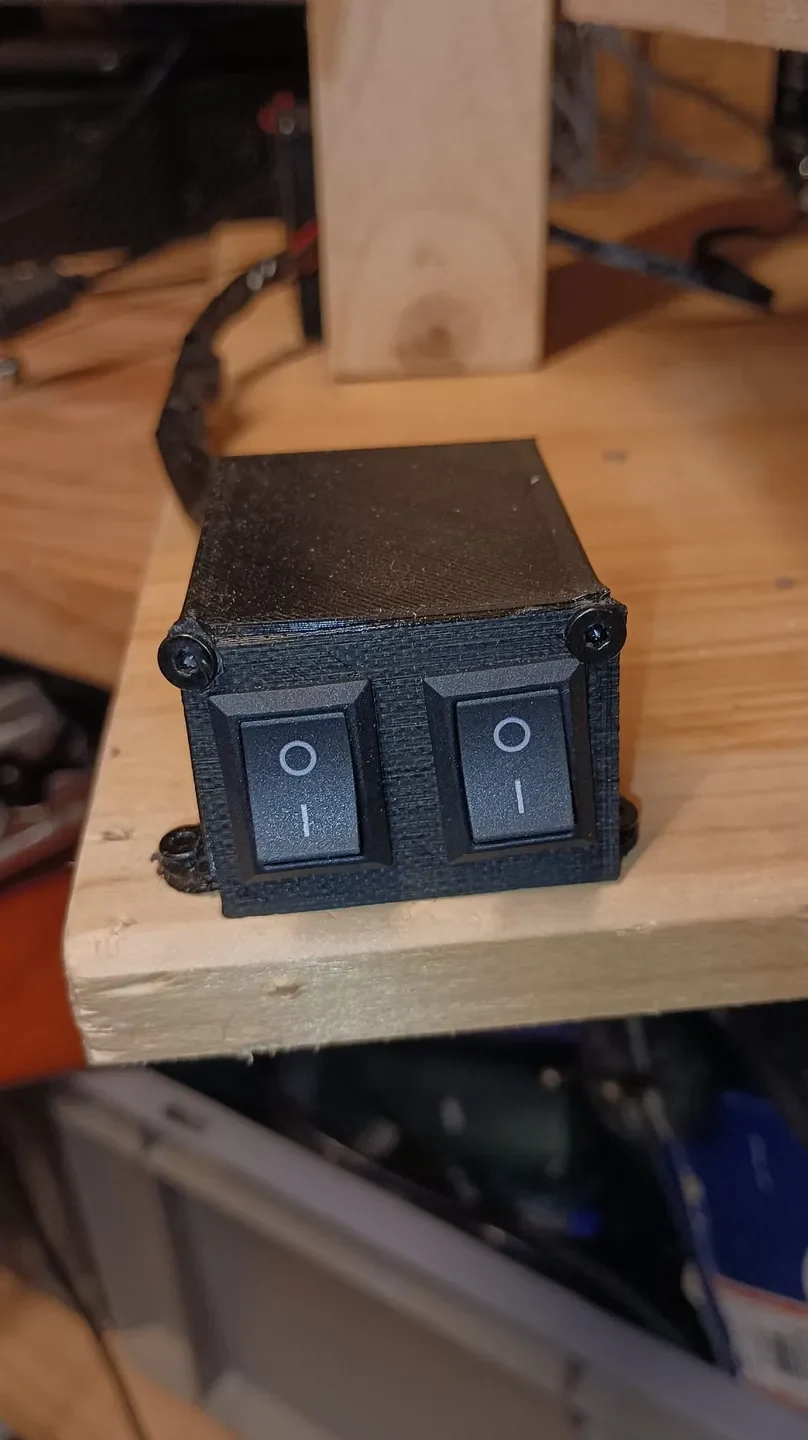

Вставьте 2 тумблера в соответствующие гнезда в распределительной коробке:

Переключатель 1 будет управлять вентилятором, установленным на блоке ЧПУ.
Переключатель 2 будет использоваться для включения/выключения станка с ЧПУ своими руками.

Убедитесь, что оба переключателя надежно вставлены в свои слоты.

Шаг 3. Подключение переключателей
Переключатель 1 (управление вентилятором): Подсоедините провода от этого переключателя к вентилятору, установленному в верхней части блока ЧПУ. Вентилятор будет включаться/выключаться при переключении этого переключателя.
Переключатель 2 (питание ЧПУ): Подключите провода от этого переключателя к цепи питания станка с ЧПУ, что позволит вам включать и выключать станок с ЧПУ.

Проложите провода через соответствующие отверстия в распределительной коробке, убедившись, что они достигают коробки ЧПУ и вентилятора.

Шаг 4. Установите распределительную коробку

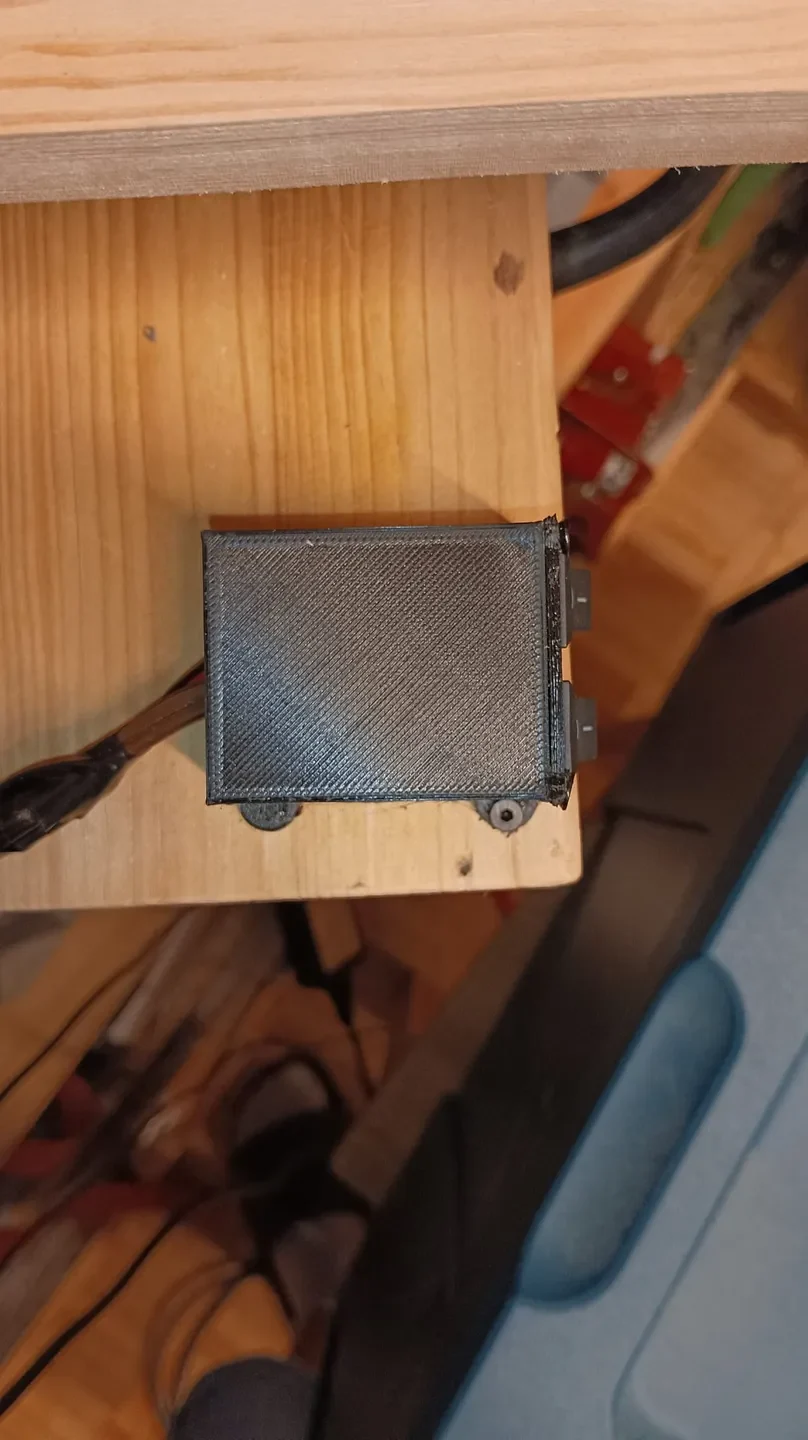

Используя 4 монтажных отверстия в основании распределительной коробки, закрепите ее на рабочем месте или на устойчивой поверхности с помощью винтов. Это обеспечивает устойчивость распределительной коробки и обеспечивает легкий доступ для работы.

Шаг 5: Закрепите крышку

После того как переключатели и провода будут правильно установлены и проложены, выровняйте крышку сверху распределительной коробки. Закрепите крышку с помощью 4 винтов. Прежде чем затягивать винты, убедитесь, что провода правильно расположены внутри коробки.

Шаг 6: Окончательная проверка

После сборки проверьте оба переключателя:

Управление вентилятором: переключите переключатель, чтобы обеспечить включение и выключение вентилятора.
Питание ЧПУ: переключите второй переключатель, чтобы убедиться, что станок с ЧПУ включается и выключается должным образом.

Теперь ваша распределительная коробка, сделанная своими руками, полностью собрана и обеспечивает управление как вентилятором, так и мощностью станка с ЧПУ. Убедитесь, что все проводные соединения надежны и работоспособны.
