'26 Крепления для узлов Harbour Breeze Solar Mesh (Mesht...

Система кронштейнов узла сетки солнечного прожектора Lowe

Солнечный фонарь Lowe's Harbour Breeze (номер товара 1234868 | Модель ZDL1362): https://www.lowes.com/pd/Harbor-Breeze-60-Lumens-1-Watt-Black-Warm-White-Solar-LED-Spot-light/5018244381

Это специальная система монтажных кронштейнов, предназначенная для преобразования широко доступного и недорогого солнечного прожектора Harbour Breeze от Lowe's в устойчивый к атмосферным воздействиям узел или повторитель Meshcore/Meshtastic.

Кронштейн имеет специальное крепление для переборочного разъема антенны типа N или SMA, что позволяет беспрепятственно проложить антенный провод прямо вниз в основной корпус через существующие отверстия.

У вас нет 3D-принтера? Если у вас нет доступа к принтеру, полностью распечатанные кронштейны и готовые к использованию аксессуары доступны исключительно на моем веб-сайте https://www.hacncrap.com/.

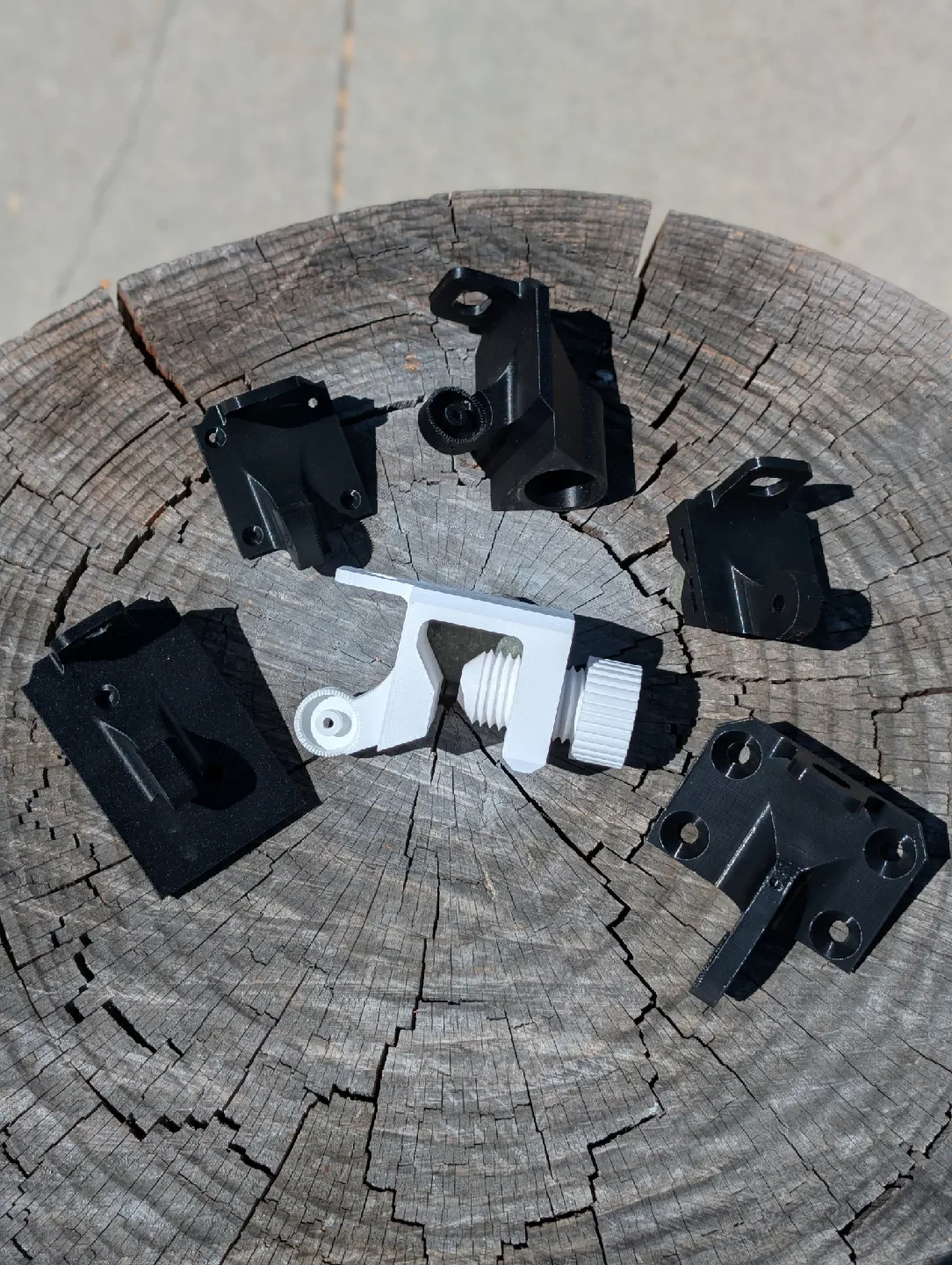

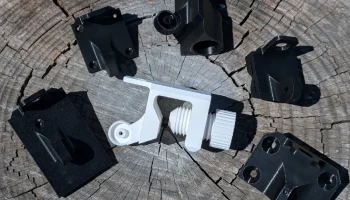

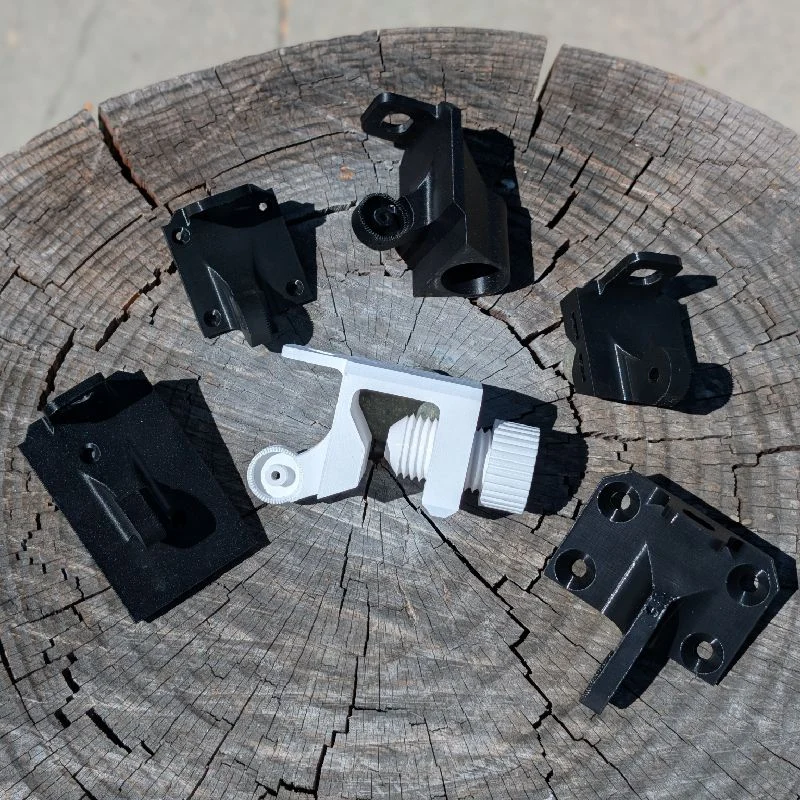

Варианты крепления включены

Версия для настенного монтажа: плоская основа с отверстиями для винтов для крепления к стенам, заборам или плоским фасадным панелям. Совет: установите ее как можно выше на фасаде или фронтоне, чтобы ваша антенна полностью закрывала линию крыши и обеспечивала максимальную зону прямой видимости.

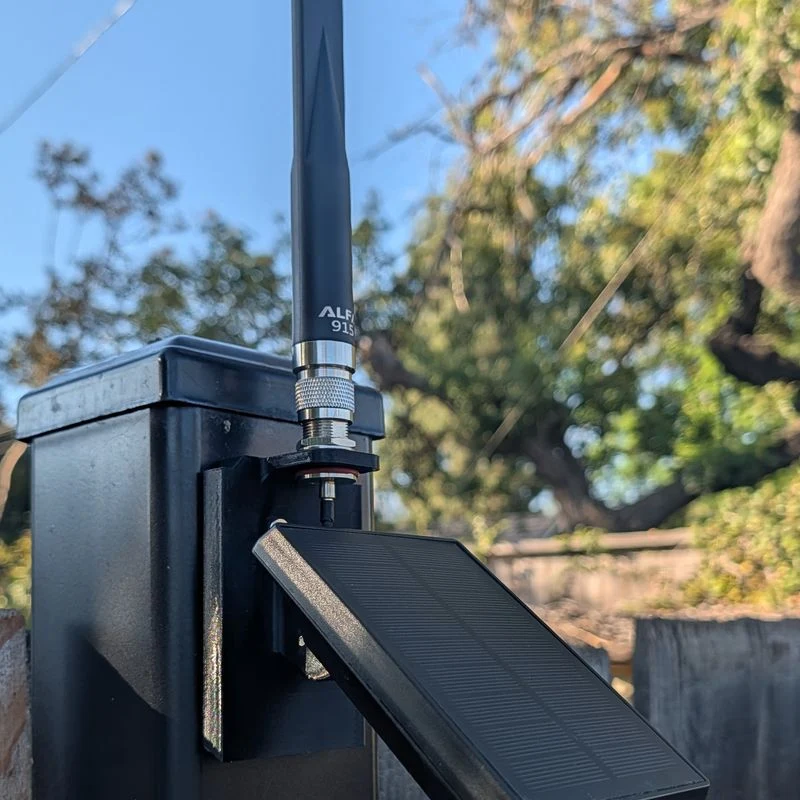

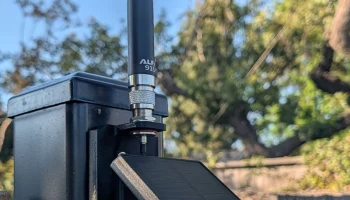

Версия для монтажа на столбе: разработана с прорезями для крепления стяжек или хомутов для крепления к трубе, мачте или ветке дерева. Он также имеет горизонтальный вырез, поэтому его можно легко установить на горизонтальную перекладину, балконную перекладину или трубу забора.

Версия с защитным колышком: надевается непосредственно на оригинальный пластиковый стержень, который поставляется с солнечным фонарем Lowe. Идеально подходит для быстрого развертывания в полевых условиях, временных портативных установок или размещения узла на удаленной открытой местности без необходимости использования конструкции для крепления.

Версия для установки на окно: имеет прорези для стандартных присосок. Это отличная альтернатива для арендаторов или жильцов квартир, которые не могут ничего установить снаружи, позволяя узлу безопасно размещаться в помещении на солнечном окне, чтобы улавливать свет и обеспечивать прямую видимость. Присоски (как сотрудник Amazon я зарабатываю на соответствующих покупках): https://amzn.to/4vT3iqR

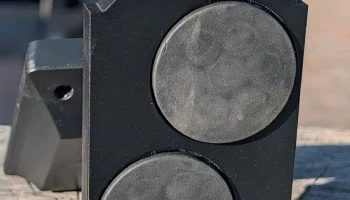

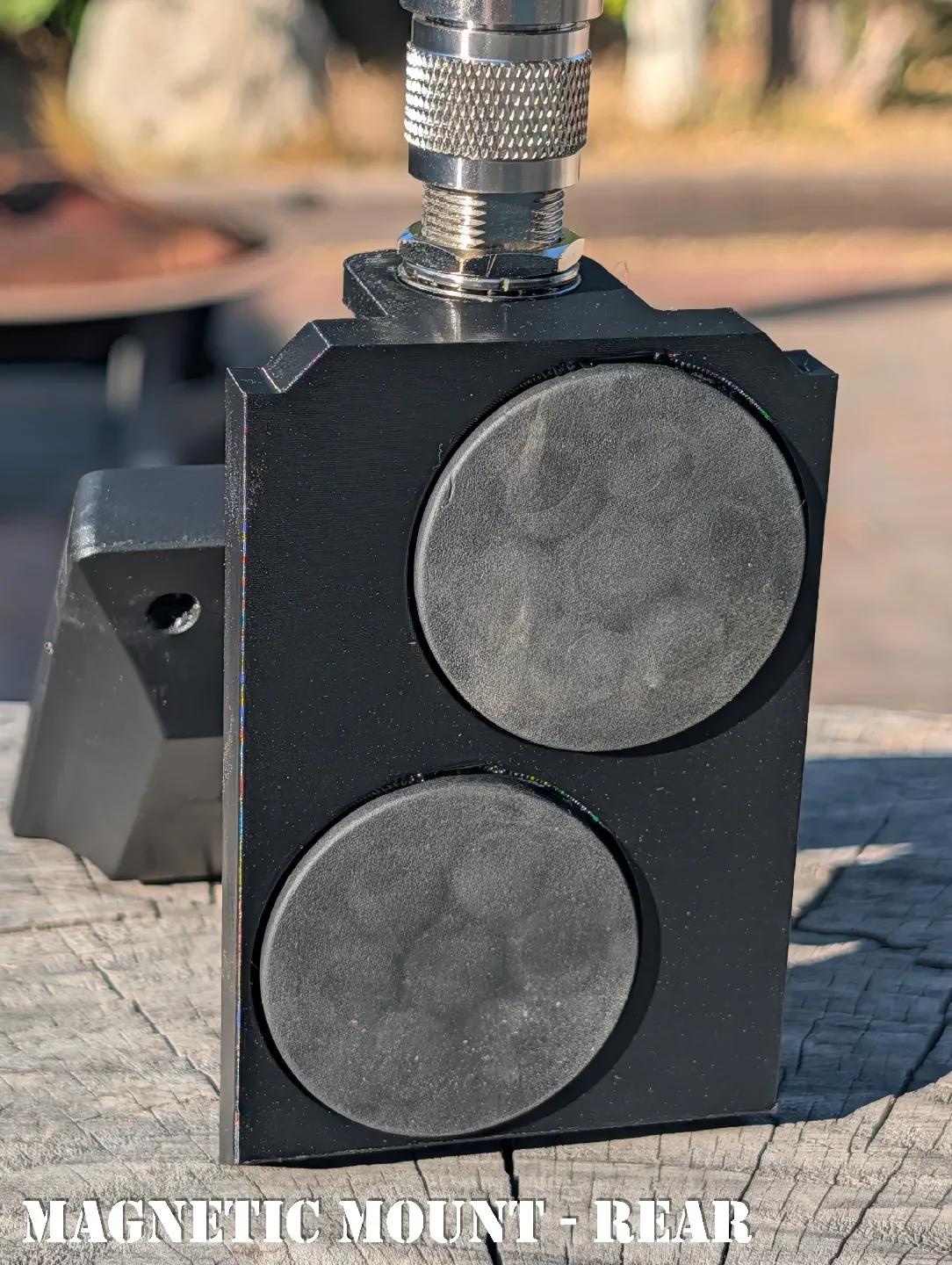

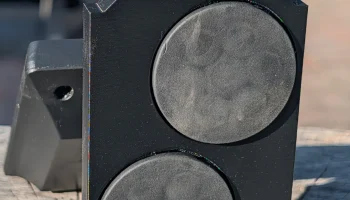

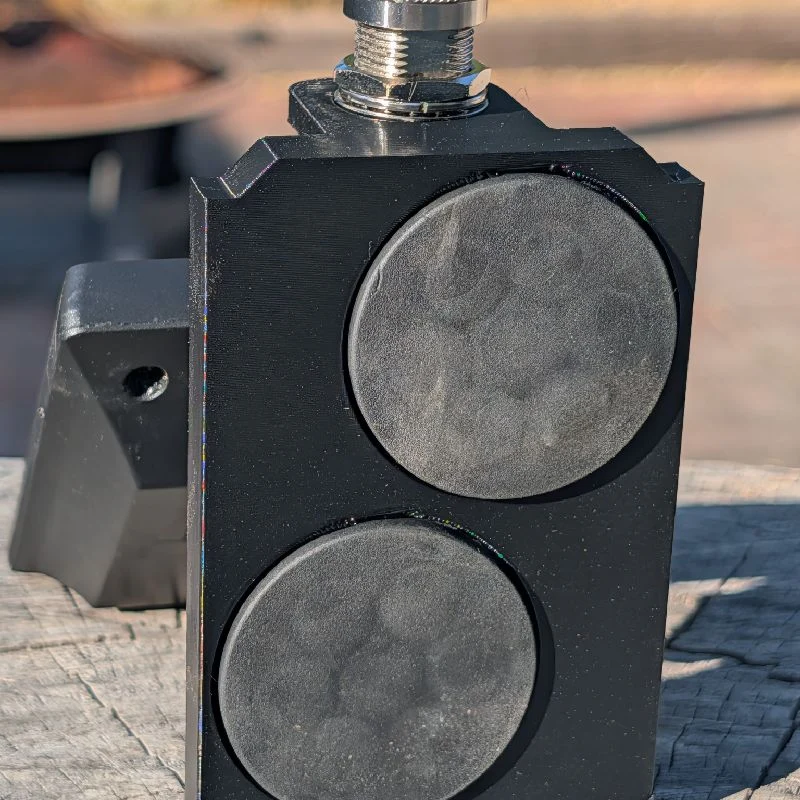

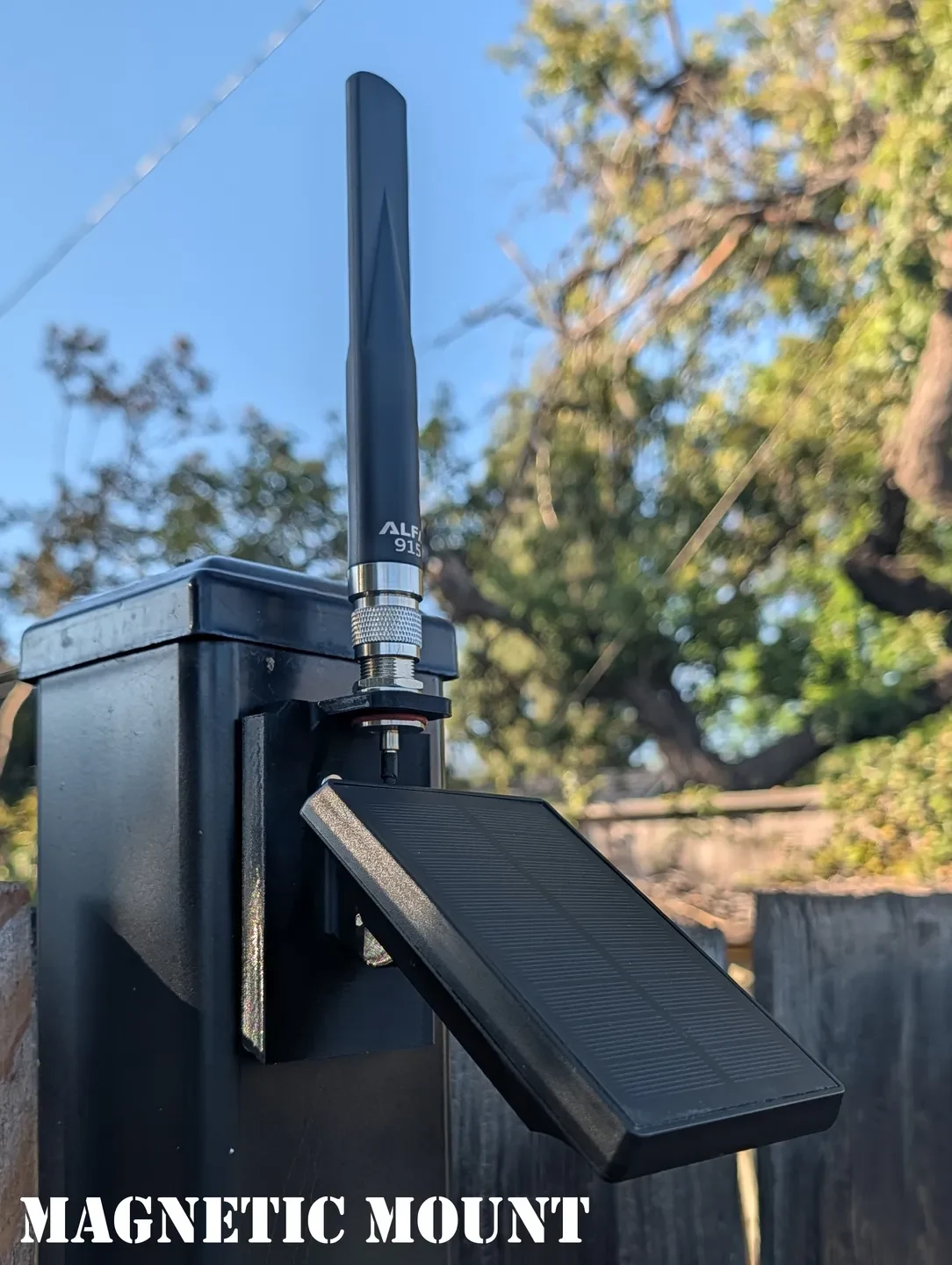

Версия с магнитным креплением: имеет двойные утопленные пазы, предназначенные для удержания двух прорезиненных магнитов массой 30 фунтов для установки без сверления на металлические крыши, навесы, отливы или стальные перила. В комплект входит специальный файл с крюком для развертывания малярной стойки — просто прикрепите крюк к удлинительной стойке, чтобы поднять и зафиксировать магнитное крепление высоко на возвышенных стальных поверхностях без использования лестницы! Прорезиненные магниты доступны по адресу: (К��к сотрудник Amazon я зарабатываю на соответствующих покупках): https://amzn.to/4ffDfFc.

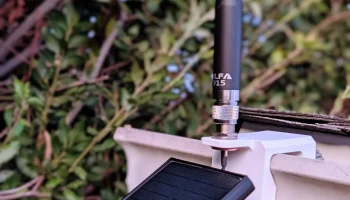

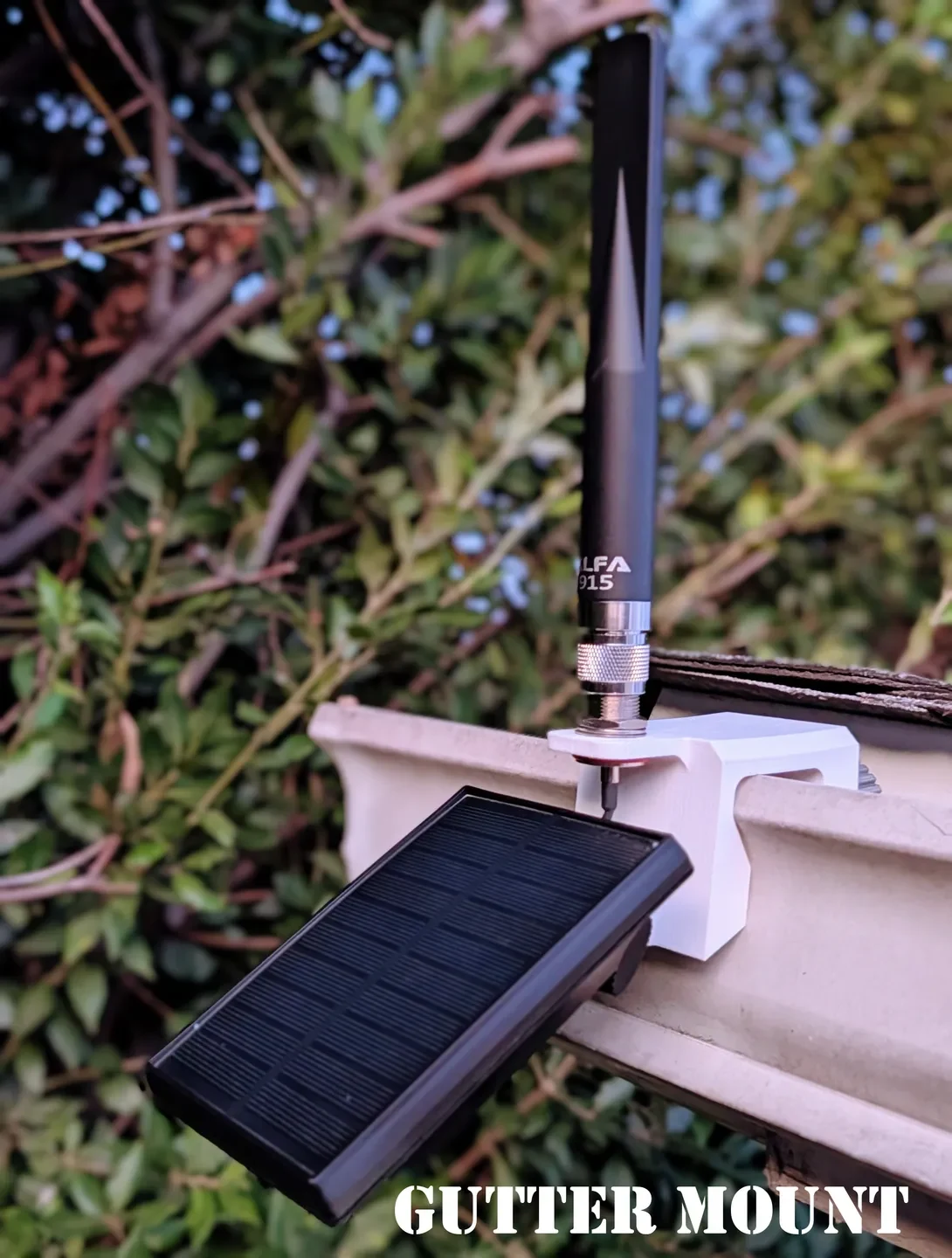

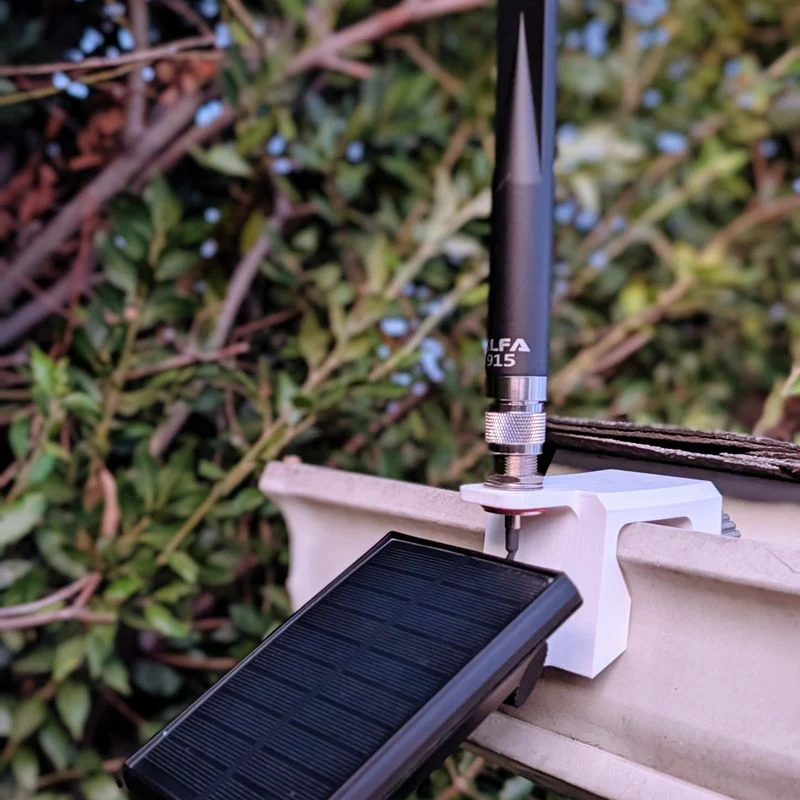

Версия для монтажа в желоб: оснащена прочным винтовым зажимом, напечатанным на 3D-принтере, с большой ручкой с накаткой, которая надежно затягивается на стандартных желобах на крыше жилых домов. Идеально подходит для установки в доме на возвышении без сверления стен или облицовок.

Внутренний монтаж оборудования

Монтажные салазки Heltec T114 и T096: этот набор файлов включает в себя специальные внутренние салазки, разработанные для Heltec T114 или Heltec T096. Они позволяют закрепить плату непосредственно над первоначальным выключателем питания солнечной панели.

Рекомендуемое оборудование и компоненты

Чтобы упростить поиск деталей, вот точные компоненты и длины пигтейлов, проверенные на соответствие этой конструкции:

Плата: плата Heltec T096 (включает два разъема JST 1,25 мм)

Антенна: наружная антенна Alfa 915 МГц

Пигтейл для монтажа на стене/столбе/магните/желобе/земле: 4-дюймовый пигтейл N-типа с переборкой

Пигтейл для крепления к окну: 6-дюймовый пигтейл N-типа с перегородкой

Монтаж на столбе/рейке: регулируемые хомуты для труб

Монтаж на окне: комплект присосок

Как сотрудник Amazon, я зарабатываю на соответствующих покупках.

Требования и примечания

Кабель «косичка»: провод «косички» вашей антенны должен иметь длину 4-6 дюймов, чтобы обеспечить достаточную слабину для чистого соединения. Доступно по адресу: Как партнер Amazon, я зарабатываю на соответствующих покупках.

Видео и канал о создании: посмотрите пошаговое видео о сборке на моем канале YouTube, где я документирую свое путешествие по ячеистой сети: https://www.youtube.com/@HacnCrap

⚠ Установка Внимание: при установке кронштейна не перетягивайте винты или хомуты. Вручную затяните винты до плотного прилегания и ослабьте
