MeshPack Seeed L1 OLED

Источник:

www.printables.com

Уведомление о коммерческом использовании и авторстве

Коммерческое использование этого дизайна, включая использование в рекламных целях, продажу и перепродажу другим предприятиям для продажи, разрешено при следующих условиях: Перед любым коммерческим использованием вы должны связаться с Alley Cat или MajesticAV, LLC, чтобы обеспечить правильное указание авторства и условия лицензирования. По закону это требование распространяется на любое совместное использование, распространение или создание производных работ, включая созданные вручную проекты, имитирующие этот дизайн. Надлежащая атрибуция должна быть четко указана во всех случаях использования. Официальные способы связи и дополнительную информацию можно найти на сайте Majestic AV, LLC — Alley Cat. Любые другие источники являются неавторизованными и не должны использоваться для коммерческих или лицензионных запросов.

Раскрытие информации: некоторые ссылки на этой странице могут быть партнерскими. Если вы совершите покупку через них, я могу получить небольшую комиссию — без каких-либо дополнительных затрат с вашей стороны. Я рекомендую только то оборудование, которому доверяю и использую сам. Спасибо за вашу поддержку!

Рекомендуемые настройки печати

Материал: PLA+ или PETG.
Сопло: 0,4 мм
Ширина экструзии 0,4 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 10%
Верхний/нижний слои: 5
Вспомогательный материал: нет

Отказ от ответственности за 3D-печать

Благодарим вас за загрузку моего проекта САПР! Я хочу заверить вас, что при создании этой конструкции были проведены обширные испытания и итерации. Однако имейте в виду, что 3D-печать включает в себя широкий спектр переменных, включая различные типы нитей, настройки принтера и уровни калибровки. Эти факторы могут существенно повлиять на конечный результат.

Прежде чем прийти к выводу, что конструкция ошибочна, я советую вам:

— Проверьте калибровку принтера. Убедитесь, что принтер откалиброван правильно. Особенно усадка нити.

— Настройте параметры печати: попробуйте изменить настройки печати, чтобы добиться лучших результатов.

— Изменение размера модели. Небольшое масштабирование модели вверх или вниз может решить проблемы с подгонкой.

Помните, что это макетные платы, и иногда он�� имеют очень хрупкие детали. Если у вас возникнут какие-либо проблемы или вам понадобится помощь, пожалуйста, свяжитесь со мной. Я здесь, чтобы помочь и дать рекомендации для достижения наилучших результатов. Заявление о том, что дизайн плох без учета этих переменных, оказывает плохую услугу сообществу и может отбить у других желание пробовать дизайн, который мог бы работать идеально с небольшими изменениями.

Благодарим вас за понимание и сотрудничество. Удачной печати!

Описание

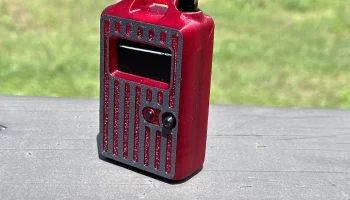

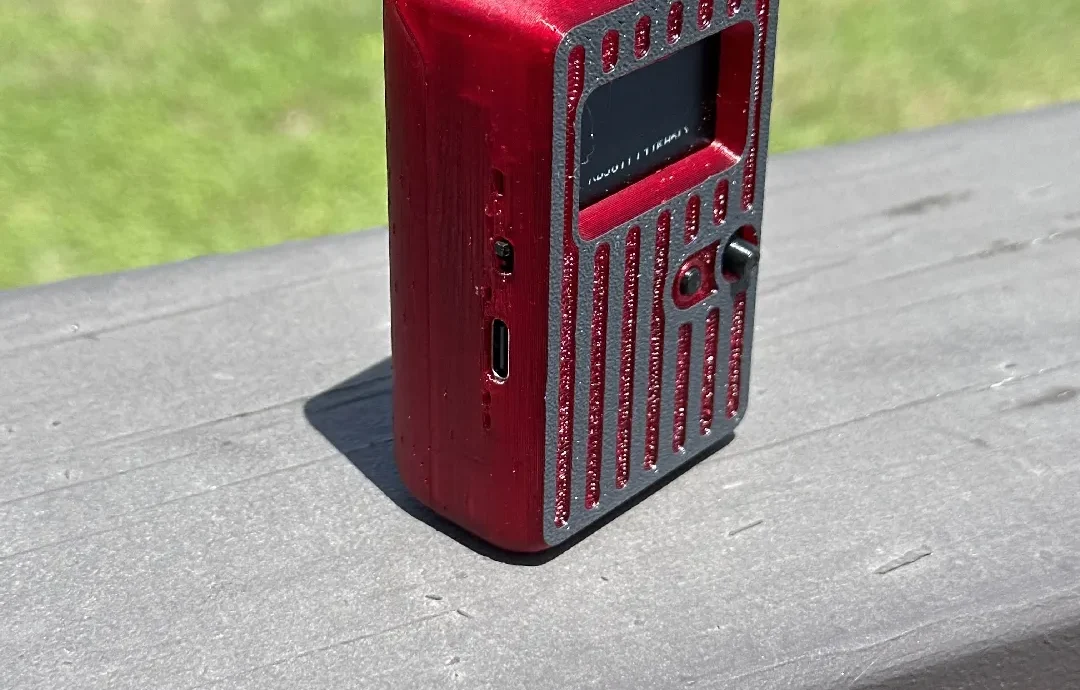

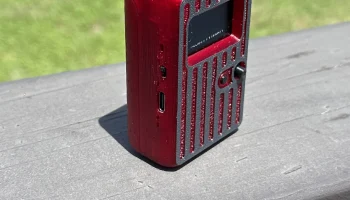

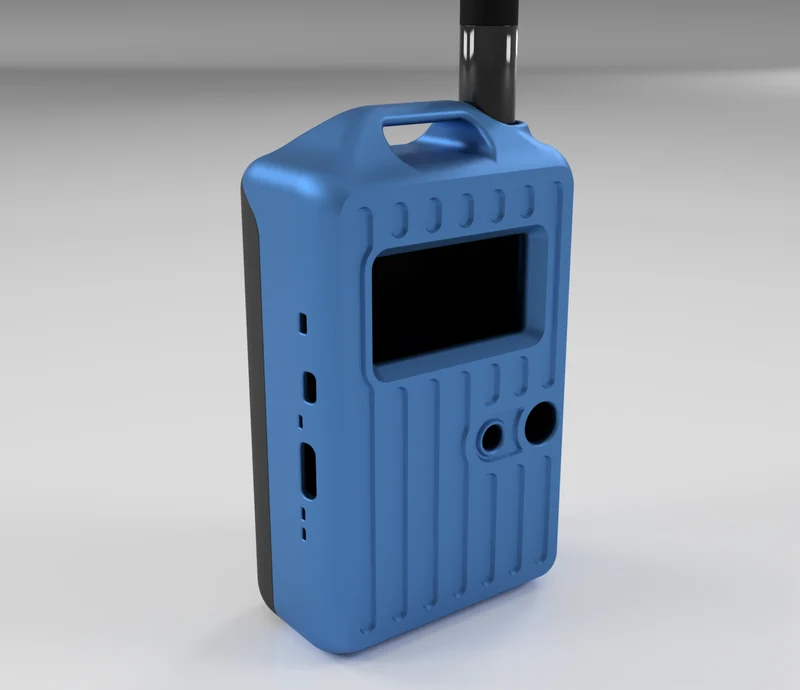

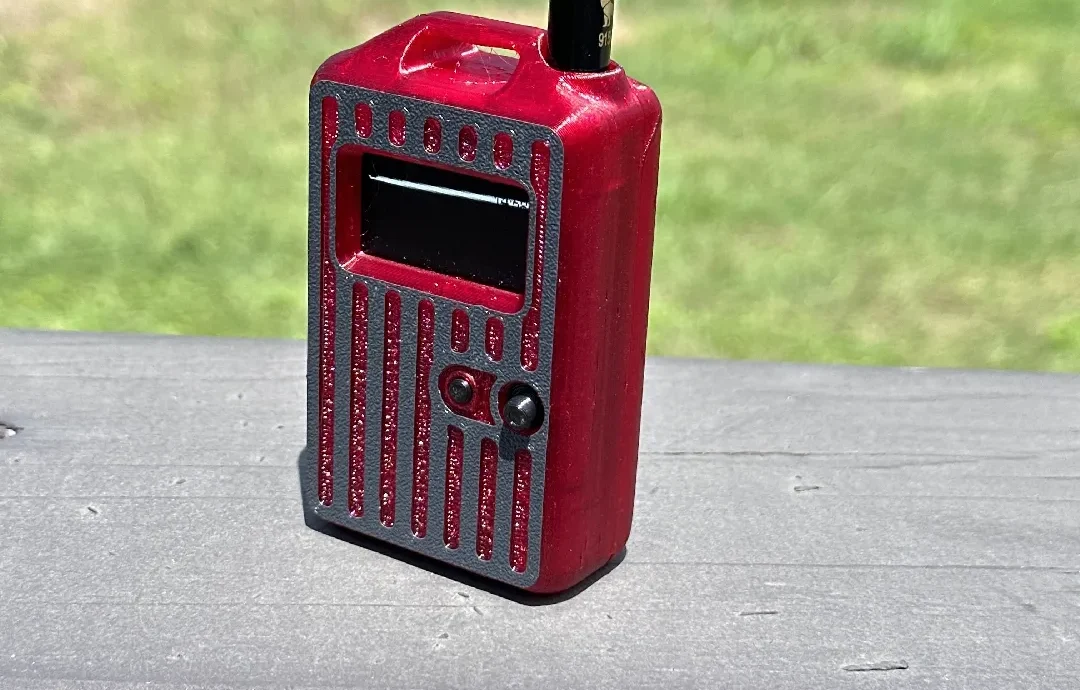

Специальный чехол для Seeed Wio Tracker L1 OLED. Очень жесткие допуски, поэтому вам следует очень хорошо зачистить все края и не прилагать усилий. Если он слишком тугой, напечатайте его немного больше, чтобы не сломать устройство, а затем попытайтесь обвинить меня! Требуется 2 болта и гайки M2,5x12 мм ��ли термофиксированные вставки. Максимальный размер батареи, которую я пробовал, — это Lipo емкостью 4000 мАч от MakerNova. Если вы используете более тонкую батарею, было бы неплохо закрепить ее, чтобы она не раскачивалась.

Запчасти для покупки

Код купона на скидку 10% на Seeed Wio Tracker L1 OLED для L1 и L1 Lite: 81I4PP5B
К��д купона на скидку 8% для L1 Pro и L1 E-ink: QV217YHX

MakerNova 4000 мАч Lipo или MakerHawk 4000 мАч Lipo Размер: 124060

Набор винтов и гаек M2. Для фиксации платы в корпусе необходимы 4 винта M2x6 мм.

Ассортимент винтов и гаек M2,5 Если вы используете обратный винт

Термофиксированные пластины M2,5 Если вы используете передние пластины

Несмотря на то, что для этой сборки вам не понадобятся все эти винты, всегда хорошо име��ь дополнительные, и гораздо экономичнее покупать весь ассортимент, чем пытаться получить именно то, что вам нужно. Если вам действительно нужна точная сумма, вы можете получить ее в ACE Hardware.

ПЕРЕДНЯЯ

Передние гайки: имеются прорези для стандартных гаек M2,5, которые удерживают заднюю крышку. Небольшая капля суперклея удержит их, если они легко выпадут перед сборкой.

Передние вставки: для фиксации задней крышки используются термофиксированные вставки M2,5.

Завинчивающаяся задняя крышка: здесь есть отверстия для винтов M2,5x12 мм, которые позволяют более надежно удерживать заднюю крышку.

Сзади: без отверстий
