Корпус маяка ACOS для Seeed Xiao/Wio | БЕТА!........

Особая благодарность KB5UTY-Dave за фотографии!

Уведомление о коммерческом использовании и авторстве:

ACOS Xiao Beacon © 2025, компания Alley Cat и Majestic AV, LLC. распространяется по лицензии CC BY-SA 4.0.

Коммерческое использование этого дизайна, включая использование в рекламных целях, продажу и перепродажу другим предприятиям для продажи, разрешено при следующих условиях: Перед любым коммерческим использованием вы должны связаться с Alley Cat или MajesticAV, LLC, чтобы обеспечить правильное указание авторства. Это требование распространяется на любое совместное использование, распространение или создание производных работ, включая созданные вручную проекты, имитирующие этот дизайн. Надлежащая атрибуция должна быть четко указана во всех случаях использования. Официальные способы связи и дополнительную информацию можно найти на сайте Majestic AV, LLC — Alley Cat. Любые другие источники являются неавторизованными и не должны использоваться для коммерческих или лицензионных запросов.

Раскрытие информации: некоторые ссылки на этой странице могут быть партнерскими ссылками Amazon. Если вы совершите покупку через них, я могу получить небольшую комиссию — без каких-либо дополнительных затрат с вашей стороны. Я рекомендую только то оборудование, которому доверяю и использую сам. Спасибо за вашу поддержку!

Мои предпочтительные настройки печати:

Материал: PLA+ или PETG.
Сопло: 0,4 мм
Ширина экструзии 0,4 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 20% гироид
Верхний/нижний слои: 5
Вспомогательный материал: нет

Отказ от ответственности за 3D-печать:

Благодарим вас за загрузку моего проекта САПР! Я хочу заверить вас, что при создании этой конструкции были проведены обширные испытания и итерации. Однако имейте в виду, что 3D-печать включает в себя широкий спектр переменных, включая различные типы нитей, настройки принтера и уровни калибровки. Эти факторы могут существенно повлиять на конечный результат.

Прежде чем прийти к выводу, что конструкция ошибочна, я советую вам:

— Проверьте калибровку принтера. Убедитесь, что принтер откалиброван правильно. Особенно усадка нити.

— Настройте параметры печати: попробуйте изменить настройки печати, чтобы добиться лучших результатов.

— Изменение размера модели. Небольшое масштабирование модели вверх или вниз может решить проблемы с подгонкой.

Помните, что это макетные платы, и иногда они имеют очень хрупкие детали. Если у вас возникнут какие-либо проблемы или вам понадобится помощь, пожалуйста, свяжитесь со мной. Я здесь, чтобы помочь и дать рекомендации для достижения наилучших результатов. Заявление о том, что дизайн плох без учета этих переменных, оказывает плохую услугу сообществу и может отбить у других желание пробовать дизайн, который мог бы работать идеально с небольшими изменениям��.

Благодарим вас за понимание и сотрудничество. Удачной печати!

Описание:

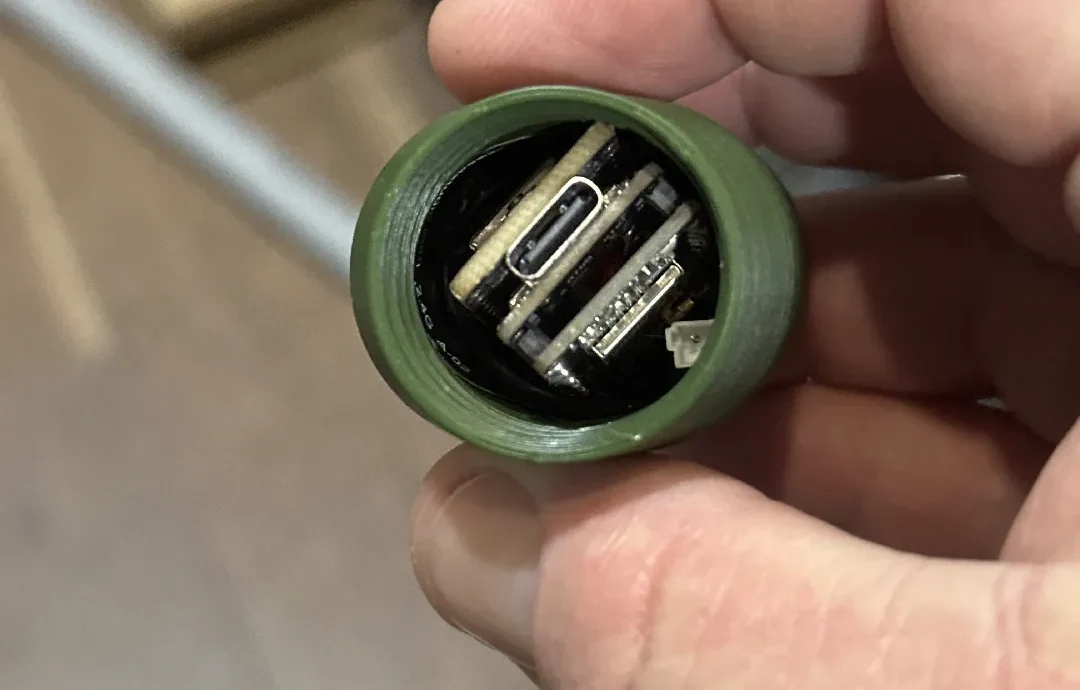

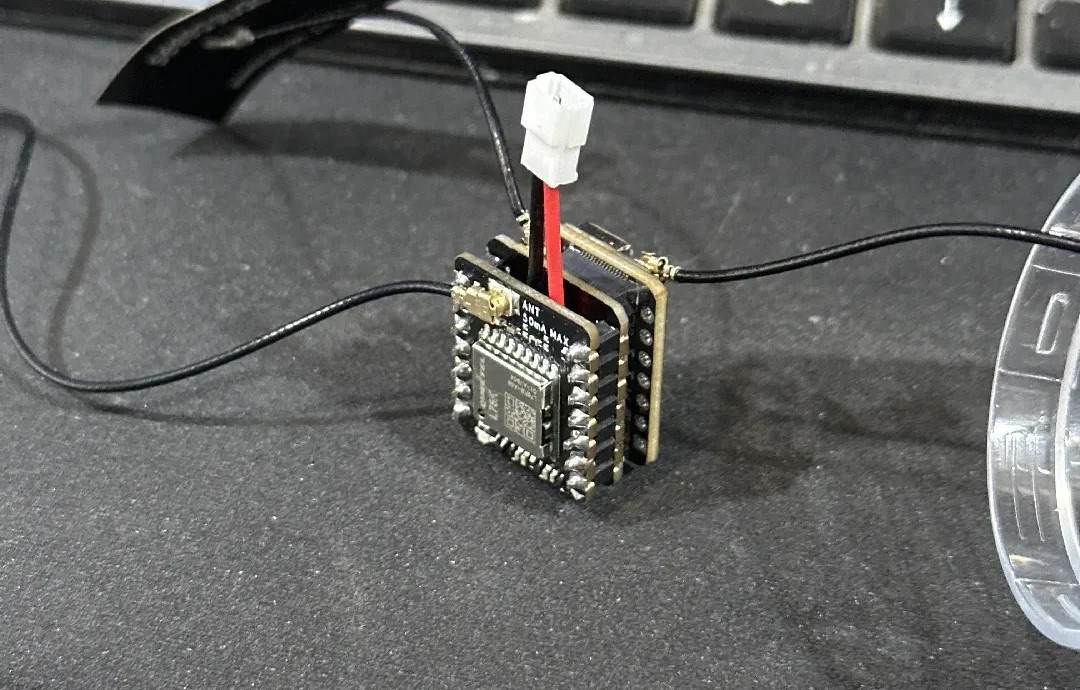

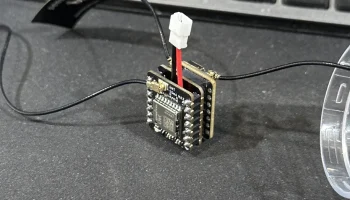

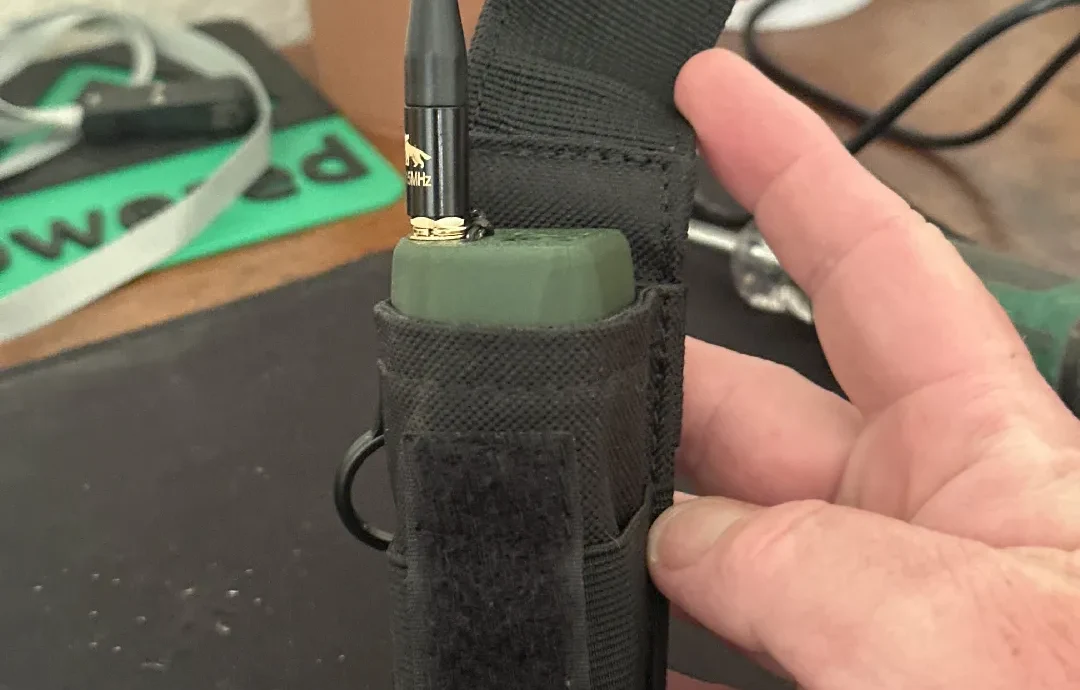

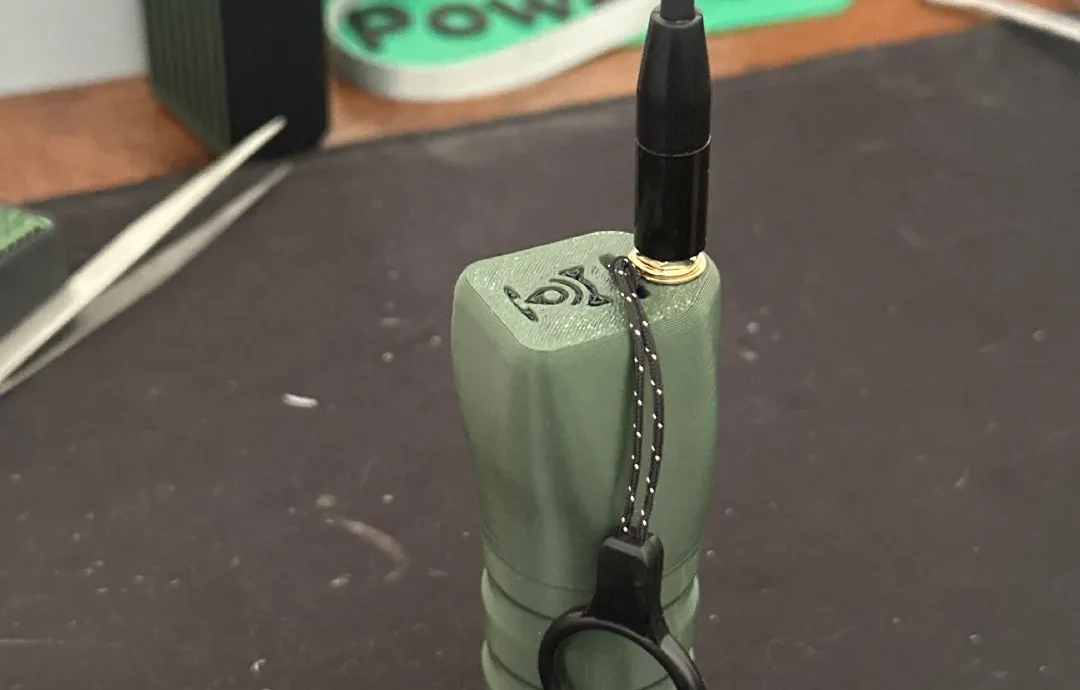

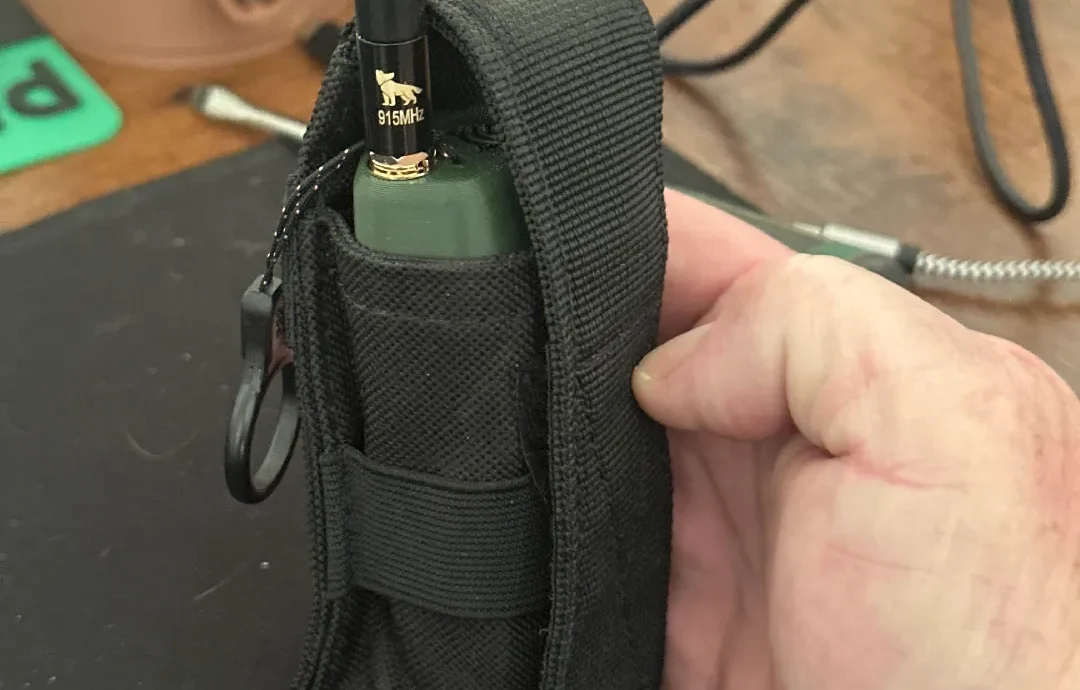

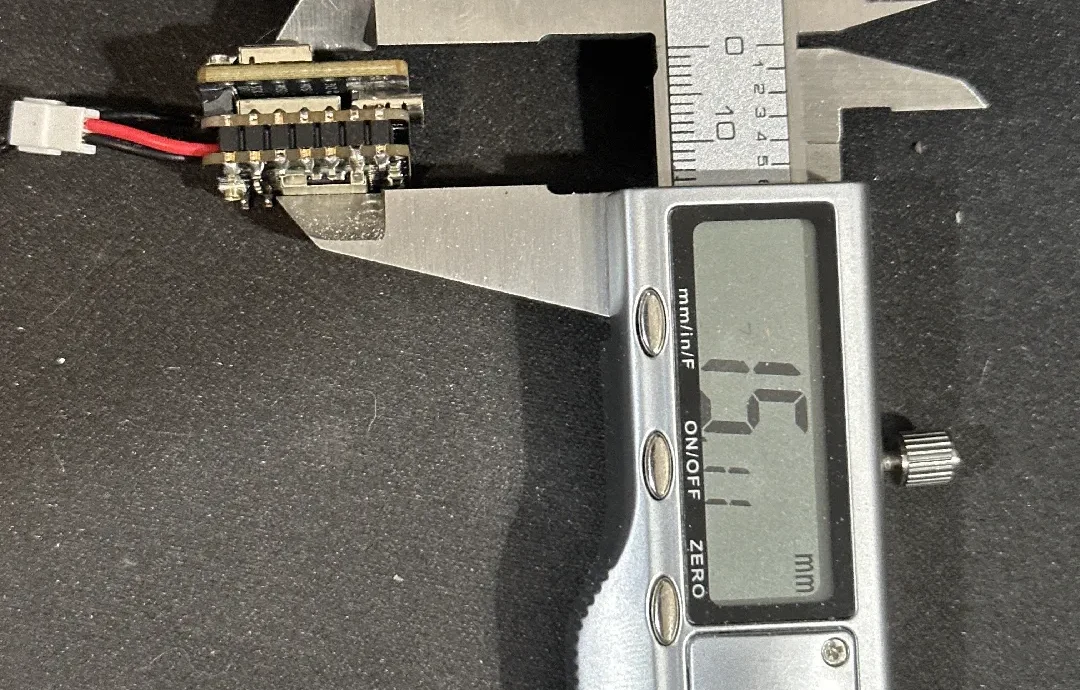

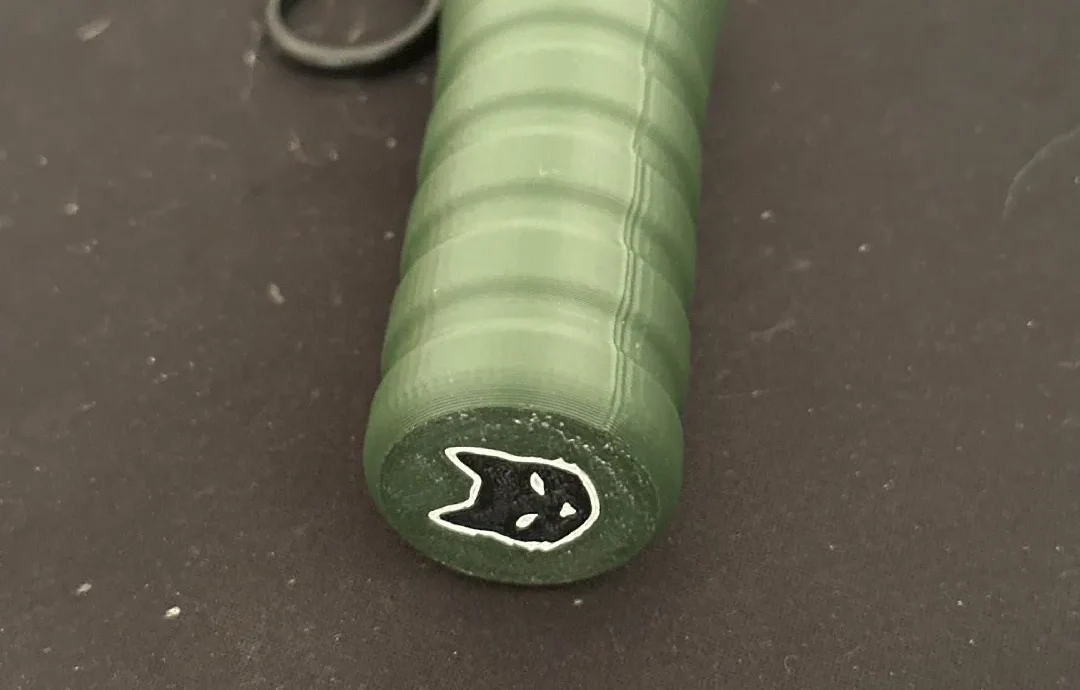

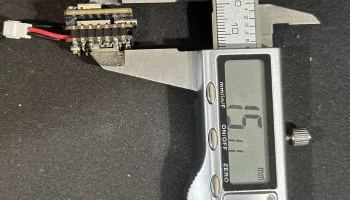

Специальный чехол для комплекта Seeed Studio XIAO ESP32S3 и Wio-SX1262 или комплекта XIAO nRF52840 и Wio-SX1262. Он также может использовать плату Wio GPS, но идущая в комплекте патч-антенна, вероятно, не подойдет. Это не так просто, как большинство моих проектов. Если вы хотите помочь с разработкой, присоединяйтесь к моему Discord и дайте мне знать, что вы думаете!

Я со временем сделаю по этому видео, а пока вам придется разбираться по фоткам или спрашивать в Дискорде. Я планирую добавить переключатель позже, но на данный момент это то, что у нас есть, распечатывайте на свой страх и риск! Вот ссылки на части, которые могут ��аботать:

Комплект XIAO ESP32S3 и Wio-SX1262

Комплект XIAO nRF52840 и Wio-SX1262

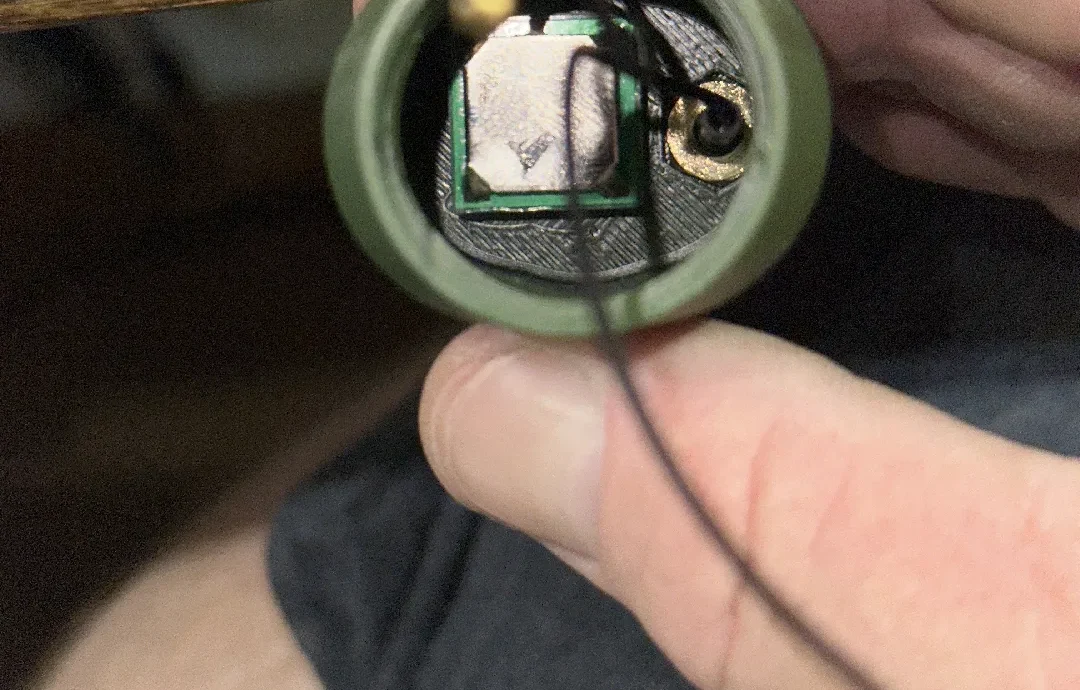

Модуль GNSS XIAO L76K. Антенна, которая идет в комплекте, вероятно, не подойдет.

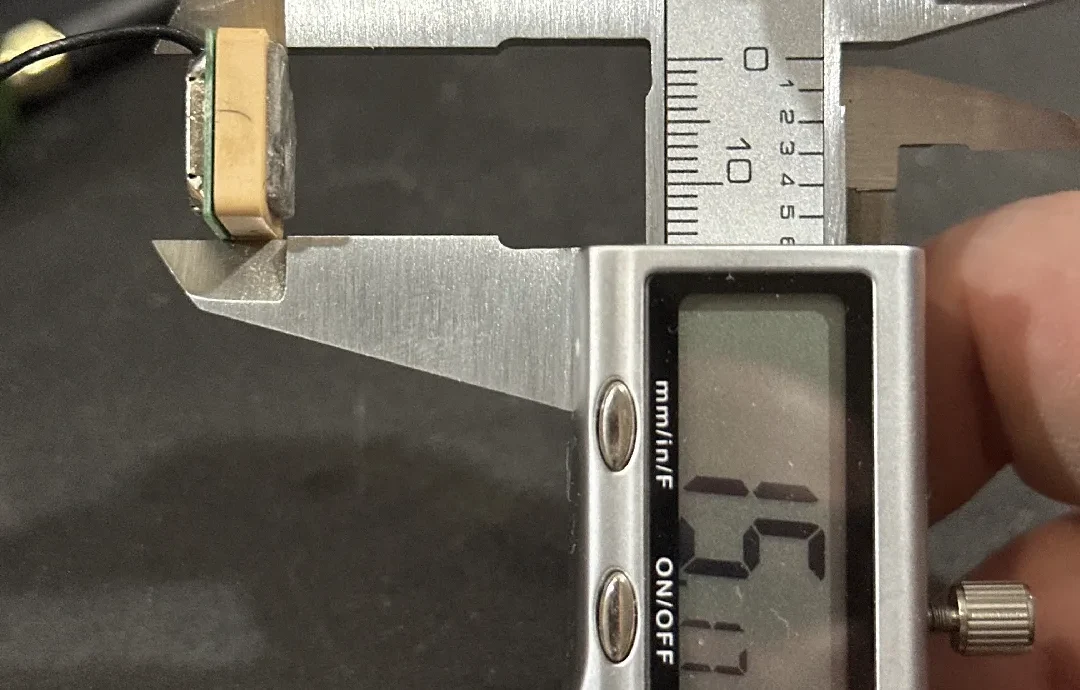

GPS-антенна RAK Это антенна, с которой он был протестирован.

Другие варианты GPS, которые, вероятно, будут работать, если вы знаете, как их подключить:

Мини М100

М10 Мини

SMA MakerNova Фирменная антенна Gizont

Аккумулятор 18650 Это то, что у меня есть, но все что угодно подойдет, вам просто нужно подключить его к плате. Желательно таким образом, чтобы его можно было отключить.

Аккумулятор 21700 Я думаю, он подойдет, но у меня еще не было возможности его проверить, поэтому, если вы смелы, дайте мне знать.

Уплотнитель��ое кольцо с наружным диаметром 30 мм. Вы сможете установить его у основания резьбы.
