Чехол для Wio Tracker L1 + аккумулятор Mehnology 3000mah...

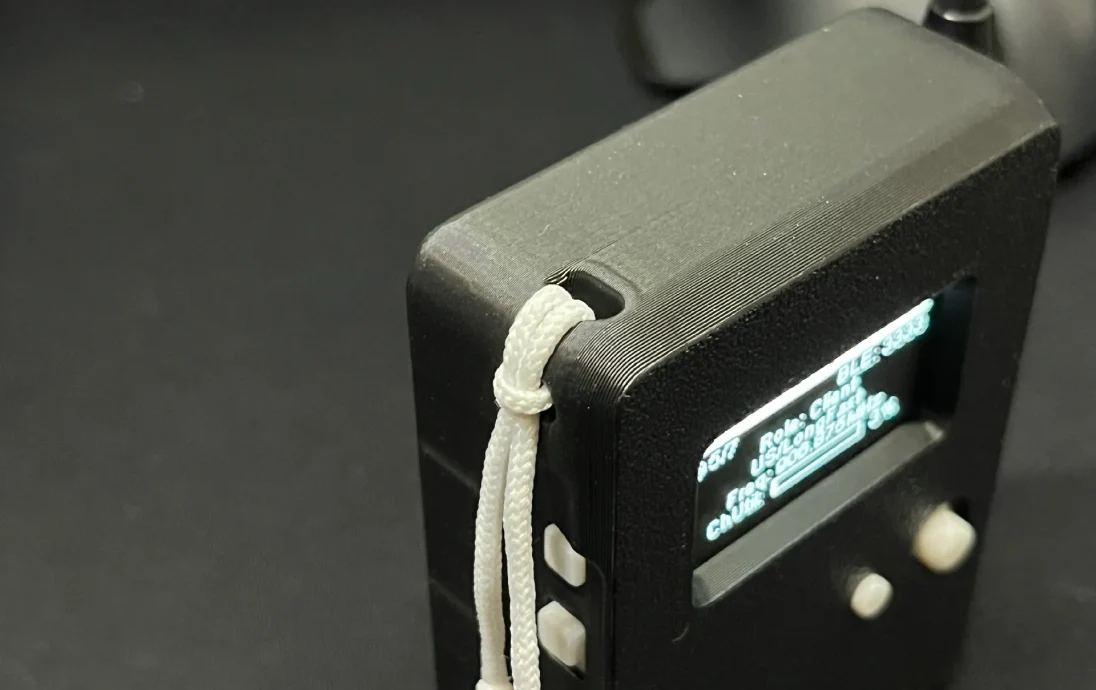

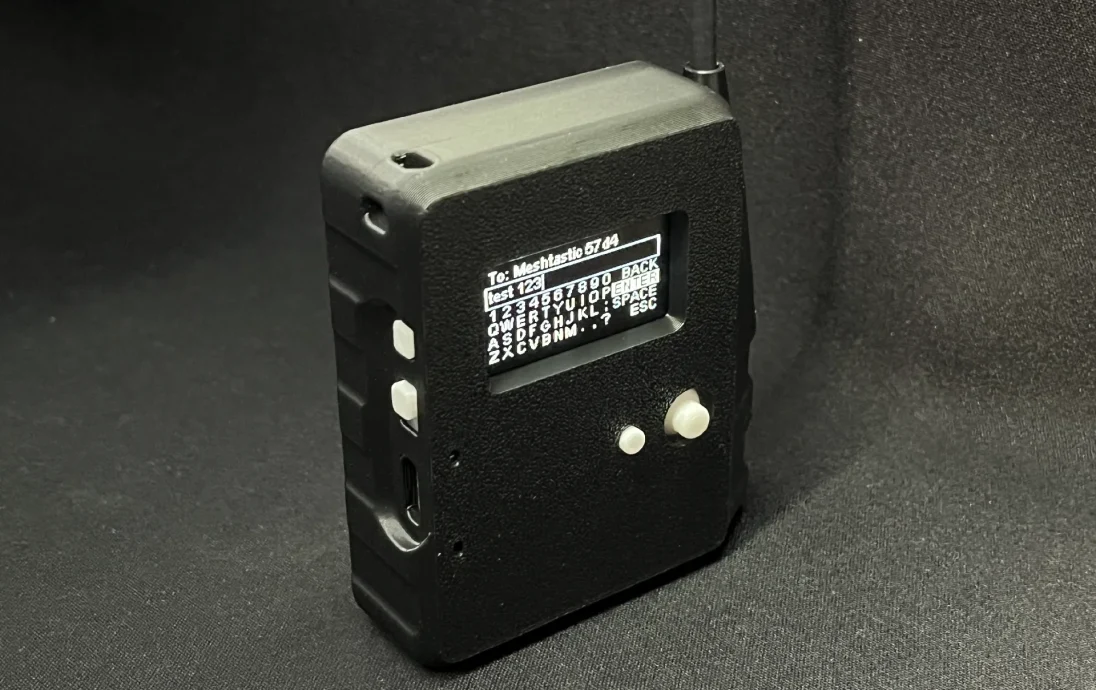

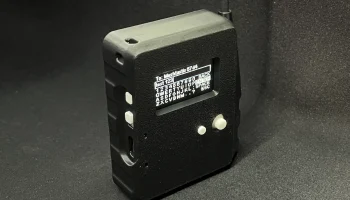

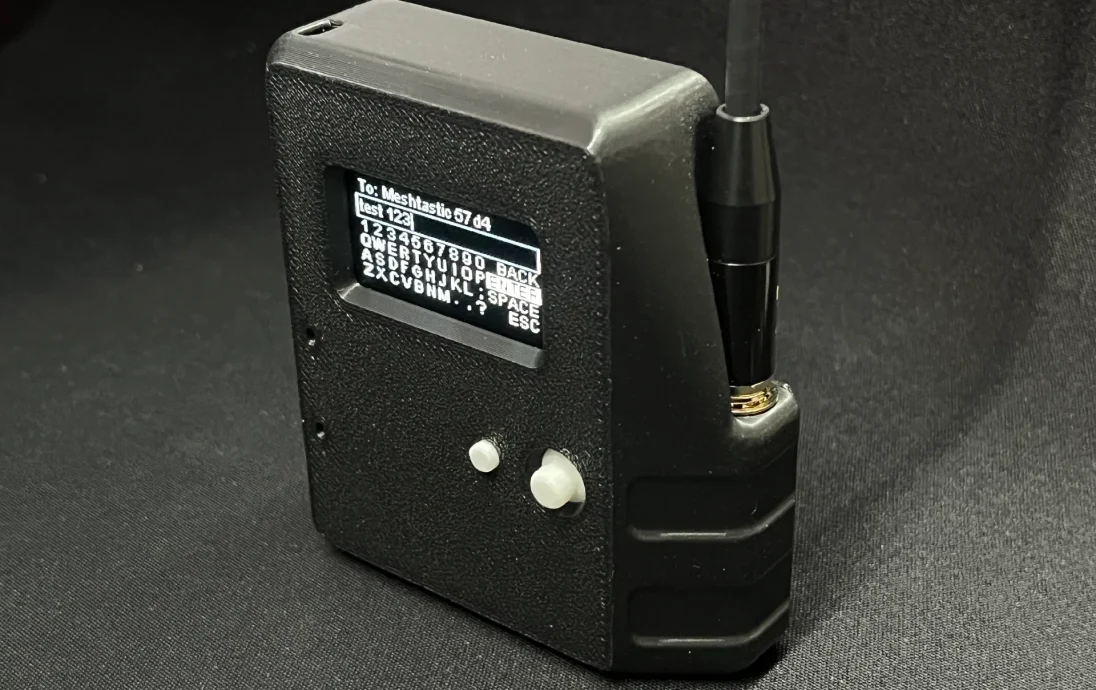

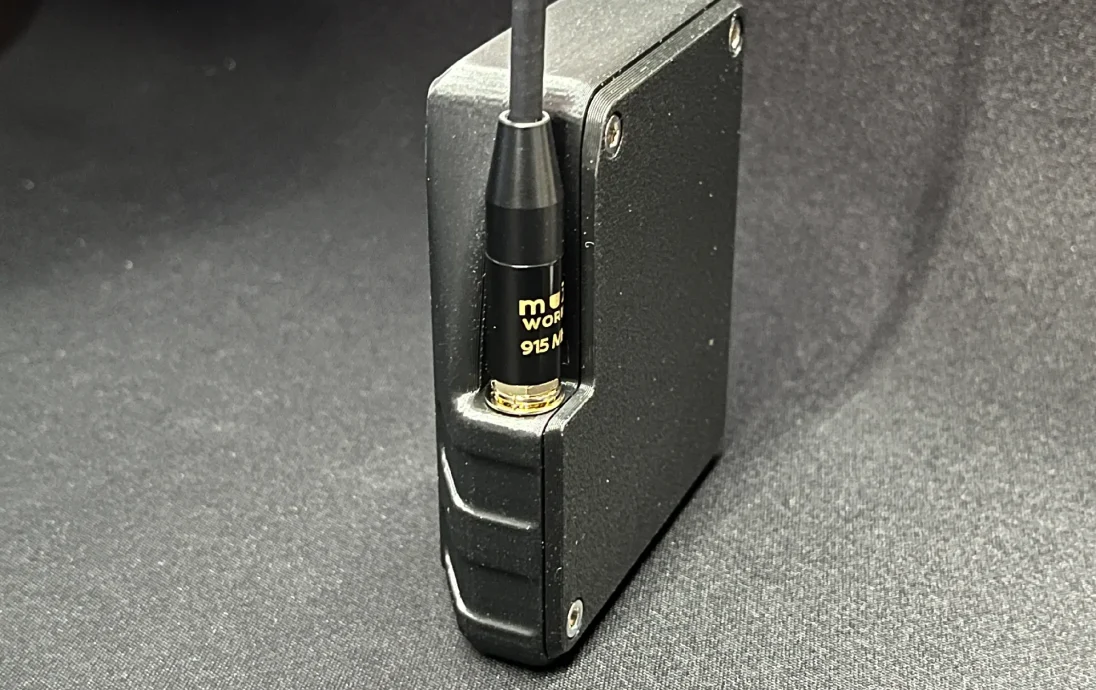

Это чехол для Wio Tracker L1 от Seeed Studio, в который можно установить аккумулятор Meshnology 3000 мАч 755060. Получается хорошее автономное устройство Meshtastic с новой прошивкой и виртуальной клавиатурой.

Обновление от 23.12.2025: добавлена ​​расширенная версия для более длинных и толстых аккумуляторов (до 69 мм в длину, 52 мм в ширину и 10 мм в толщину). Непроверено, печатайте на свой страх и риск.

Используемые детали:

Макетная плата Seeed Wio Tracker L1 (с OLED-дисплеем)

Я купил: https://www.amazon.com/dp/B0FNMKBM69.

Meshnology 3000mah 755060 аккумулятор

Был в комплекте выше

Подходит для любой батареи размером менее 61 мм * 70 мм * 50 мм.

Штыревая антенна Muzi Works 17 см

Или любую другую антенну диаметром менее 10 мм.

Получите один с частотой, соответствующей вашему местоположению.

Я нахожусь в США, поэтому купил антенну 915 МГц.

Я купил: https://www.amazon.com/dp/B0D7D6866W.

Кабель UFL1-SMA «мама»

Вам понадобится такой адаптер, чтобы использовать стандартные антенны SMA Male, подобные приведенной выше, поскольку в комплект поставки входит переходник с UFL1 на SMA Male.

Я купил:��https://www.amazon.com/dp/B0C8LXZWNQ.

Модель длиной 5 см подошла, но я бы порекомендовал вместо этого приобрести более длинную версию длиной 10 см.

3 гайки М3

3 винта с головкой под торцевой ключ M3*10

4 винта с головкой под торцевой ключ M2*8

Двусторонний скотч

Печать:

Все детали предварительно ориентированы и прекрасно печатают��я без поддержек.

Для достижения наилучших результатов используйте высоту слоя 0,16 мм на всех деталях. 0,2 мм тоже подойдет, но на крутых углах выглядит не так хорошо.

В комплект входят 3 версии джойстика с разным зазором, поскольку подгонка может быть довольно сложной.

Версия передней панели с отверстиями 4*7 мм для термофиксируемых вставок M3 также включена, но не тестировалась.

Сборка:

Вытащите жертвенный опорный слой из всех отверстий для винтов небольшой отверткой или чем-то еще.

Вставьте гайки M3 в пазы в трех углах.

Можно использовать небольшое количество клея или ленты, чтобы они не выпадали.

Установите GPS-антенну в гнездо с помощью двустороннего скотча.

Установите кабель SMA на UFL1 в соответствующее отверстие.

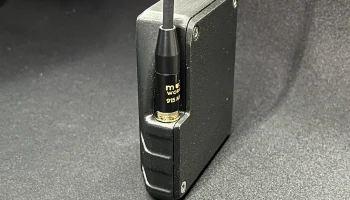

Установите антенну на разъем SMA.

Наденьте крышку джойстика на джойстик Wio Tracker L1.

Возможно, придется рассверлить отверстие в крышке джойстика, чтобы обеспечить наилучшее прилегание.

Наденьте крышку выключателя питания на выключатель питания Wio Tracker L1.

Поместите кнопку сброса и переднюю кнопку в передний корпус.

Держите переднюю часть корпуса под углом, чтобы кнопки не выпали, и вставьте Wio Tracker L1 внутрь.

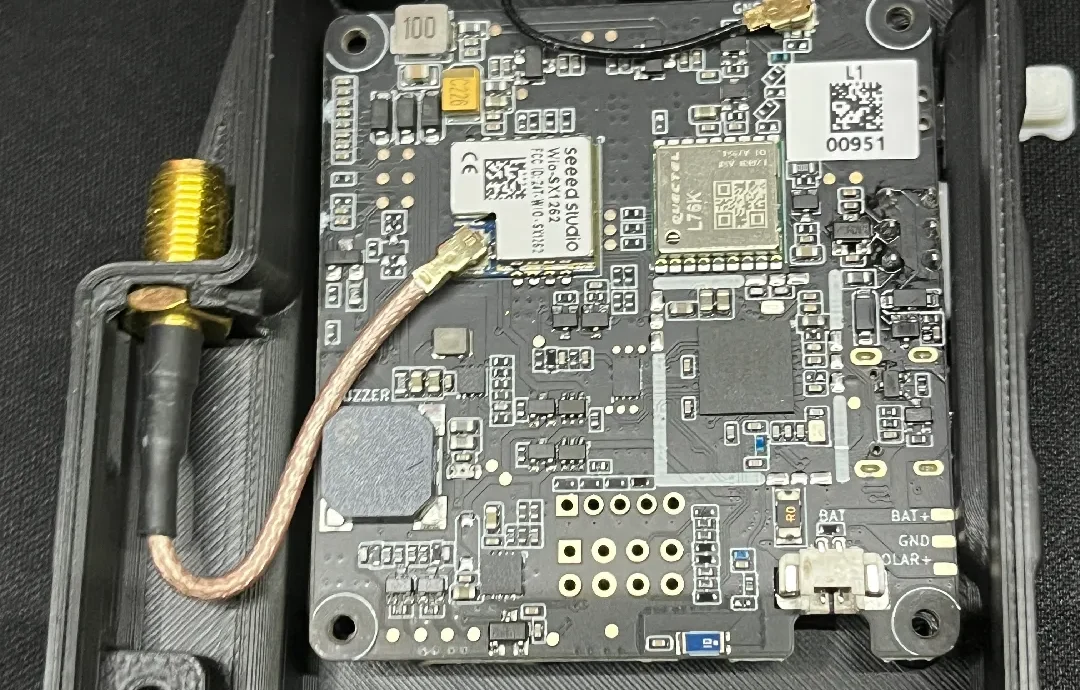

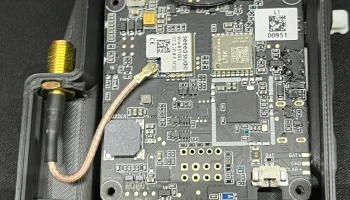

Подключите антенные кабели к соответствующим портам на Wio Tracker L1.

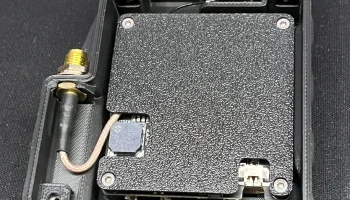

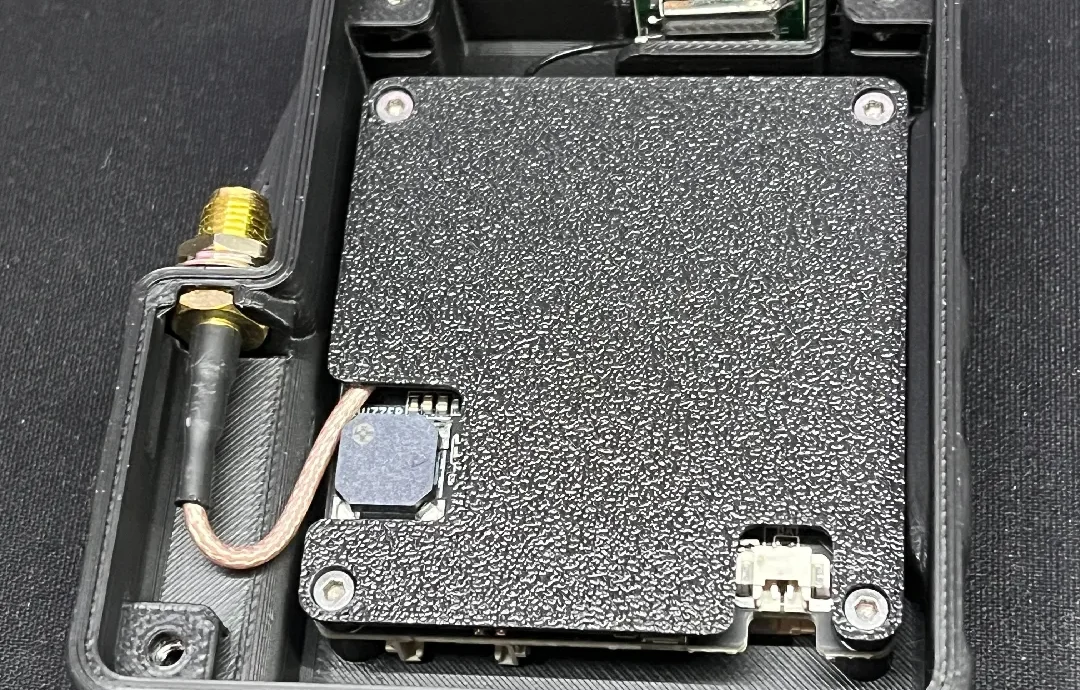

Завинтите крышку печатной платы и убедитесь, что под ней не зажаты антенные кабели.

Проверьте джойстик, чтобы убедиться, что он работает правильно и не застревает.

Разберите и отшлифуйте места контакта между крышкой джойстика и передним корпусом, если она застряла или плохо щелкает

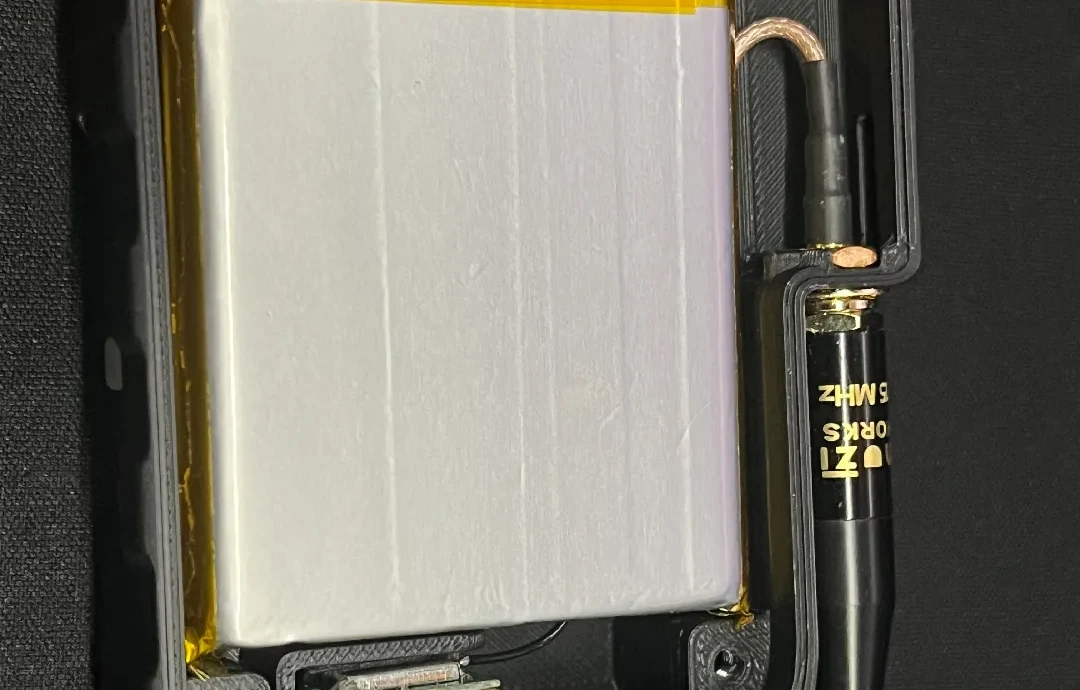

Подключите аккумулятор и закрепите его на крышке печатной платы двусторонним скотчем.

Прежде чем делать это, убедитесь, что антенна установлена, чтобы не повредить радиостанцию.

Винт в задней части корпуса

Прошить последней прошивкой

https://flasher.meshtastic.org/
