SAW Filter Enclosure for Meshtastic / MeshCore - SMA & u...

Give your Meshtastic / MeshCore node a proper RF front-end.

A SAW filter in front of your LoRa radio cuts out-of-band noise (LTE, GSM, pagers, etc.) and noticeably cleans up reception — more stable mesh, better range, fewer missed packets. The bare filter PCB is tiny and fragile though, so I designed these enclosures to give it a solid home with proper connectors.

I use these on my own 868 MHz Meshtastic / MeshCore gear. Print the housing for free — drop in a SAW filter and the matching connectors and you have a clean inline filter in minutes.

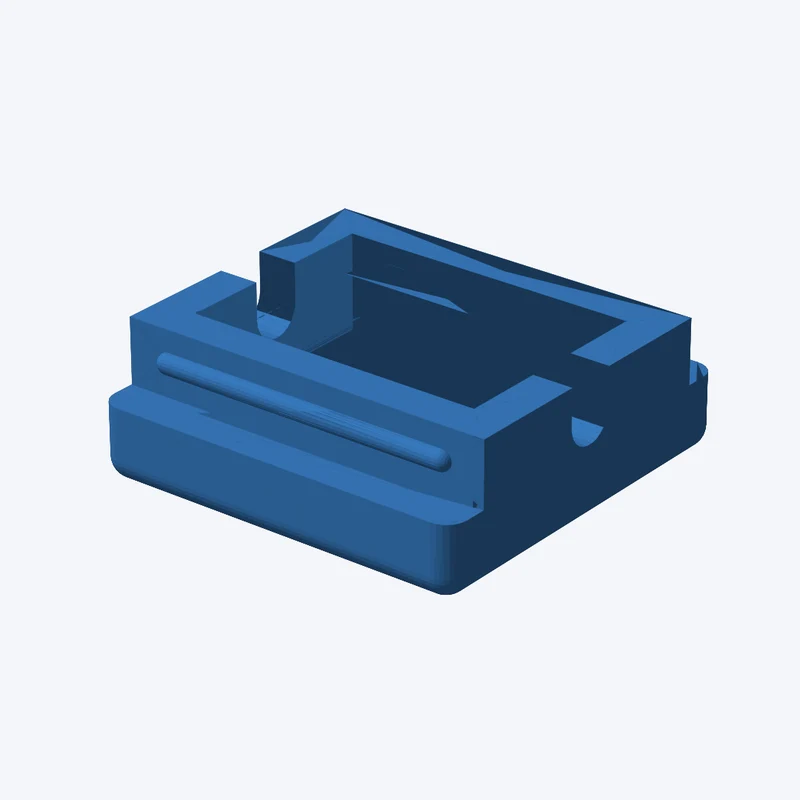

Versions (pick the one matching your setup):

| SMA ↔ SMA | 2× SMA PCB jack | Standard inline, screw it between antenna and radio |

| SMA ↔ u.FL | 1× SMA + 1× u.FL | SMA on the antenna side, u.FL pigtail straight to the board |

| u.FL ↔ u.FL (screw mount) | 2× u.FL, with mounting flange | Bolt it inside your enclosure, short u.FL pigtails both sides |

| Lid | — | Snap-on cover, closes any of the housings |

Where to get the filter (this is the part that matters):

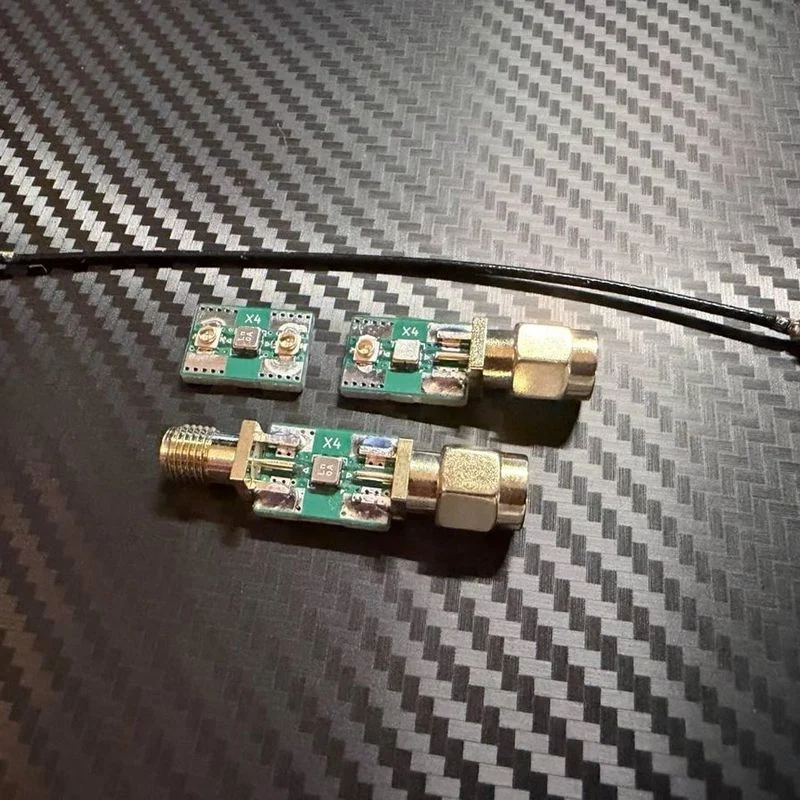

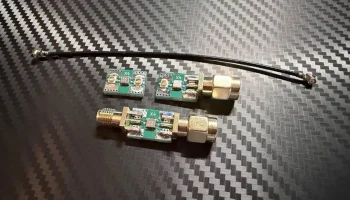

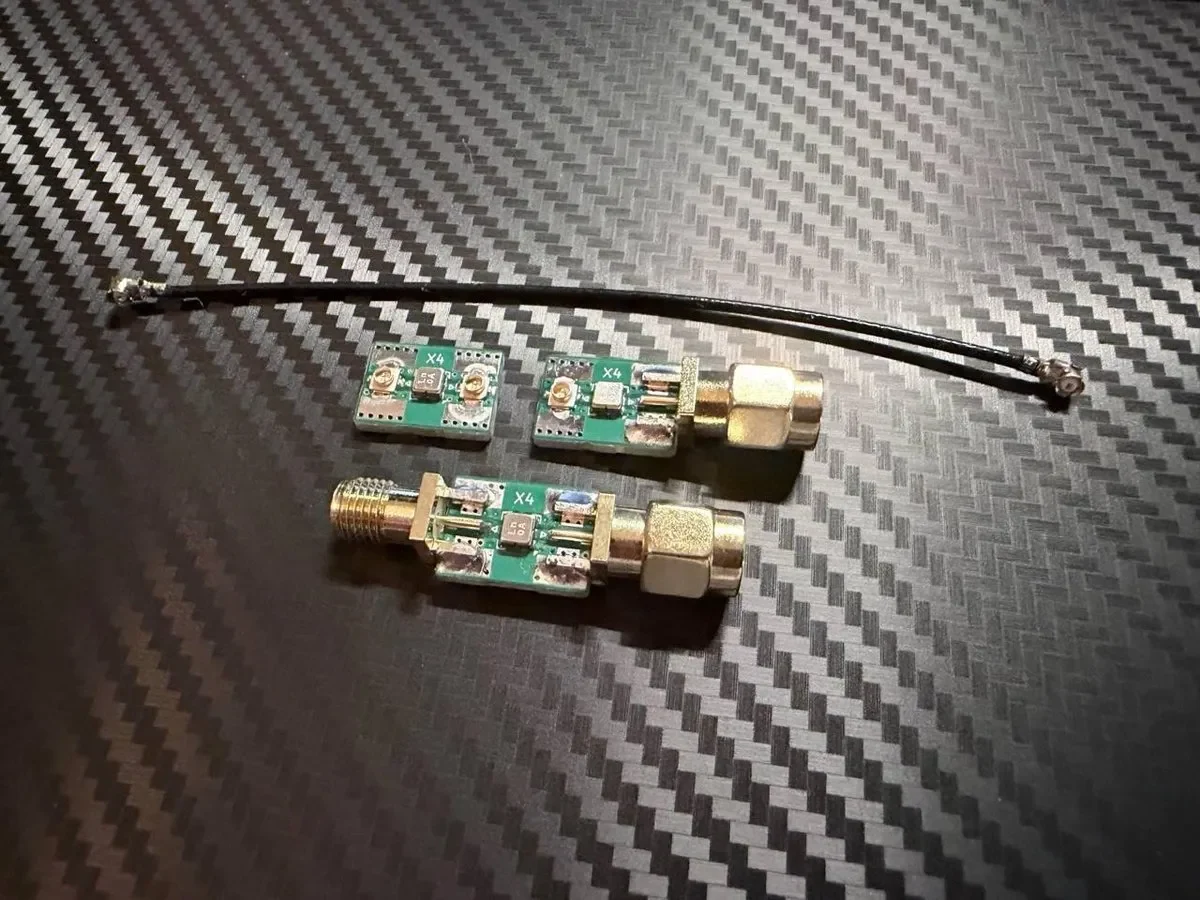

This is a housing only. The actual SAW filter is what improves your signal — I sell tested 868 MHz SAW filters made for Meshtastic / MeshCore:

SAW filters & connectors: https://elektronikreich.de/products.html?category=saw-filter

— 868 MHz SAW filter (SMA version) — https://elektronikreich.de/product.html?id=1

— 868 MHz SAW filter (u.FL version) — https://elektronikreich.de/product.html?id=2

— 868 MHz narrow 2 MHz (lower loss / sharper) — https://elektronikreich.de/product.html?id=3

— 433 MHz SAW filter (for EU_433 nodes) — https://elektronikreich.de/product.html?id=5

— SMA Female PCB jack — https://elektronikreich.de/product.html?id=7

— u.FL → SMA pigtail — https://elektronikreich.de/product.html?id=14

— u.FL patch cable 10 cm — https://elektronikreich.de/product.html?id=15

Print settings

— Material: PETG (recommended) or PLA

— Layer height: 0.16-0.20 mm

— Walls/perimeters: 3-4

— Infill: 20-30 %

— Supports: none needed

Assembly: Solder the connectors to your SAW filter PCB, drop it into the housing so the connectors sit in the cut-outs, press the lid on. Done. If the lid is too tight/loose, tweak your slicer's XY size compensation slightly.

A like / a printed photo in the comments is always appreciated. Happy meshing — 73!

---

Gib deinem Meshtastic- / MeshCore-Node ein sauberes HF-Frontend.

Ein SAW-Filter vor dem LoRa-Funkmodul filtert Störungen außerhalb des Bandes (LTE, GSM, Pager usw.) raus und macht den Empfang spürbar sauberer — stabileres Mesh, mehr Reichweite, weniger verlorene Pakete. Die nackte Filterplatine ist aber winzig und empfindlich, darum habe ich diese Gehäuse gezeichnet: solider Sitz mit richtigen Steckern.

Ich nutze die selbst auf meiner 868-MHz-Meshtastic-/MeshCore-Hardware. Gehäuse gratis drucken, SAW-Filter + passende Stecker rein — fertig ist ein sauberes Inline-Filter in wenigen Minuten.

Versionen (passend zu deinem Aufbau):

| SMA ↔ SMA | 2× SMA-PCB-Buchse | Standard-Inline, zwischen Antenne und Funkmodul geschraubt |

| SMA ↔ u.FL | 1× SMA + 1× u.FL | SMA antennenseitig, u.FL-Pigtail direkt auf die Platine |

| u.FL ↔ u.FL (zum Anschrauben) | 2× u.FL, mit Flansch | Im Gehäuse festschrauben, kurze u.FL-Pigtails beidseitig |

| Deckel | — | Aufsteck-Deckel, schließt alle Gehäuse |

Wo's den Filter gibt (das ist der entscheidende Teil):

Das hier ist nur das Gehäuse. Den eigentlichen Signalgewinn bringt der SAW-Filter — ich verkaufe getestete 868-MHz-SAW-Filter speziell für Meshtastic / MeshCore:

SAW-Filter & Stecker: https://elektronikreich.de/products.html?category=saw-filter

— 868 MHz SAW-Filter (SMA-Version) — https://elektronikreich.de/product.html?id=1

— 868 MHz SAW-Filter (u.FL-Version) — https://elektronikreich.de/product.html?id=2

— 868 MHz schmal 2 MHz (geringere Dämpfung / schärfer) — https://elektronikreich.de/product.html?id=3

— 433 MHz SAW-Filter (für EU_433-Nodes) — https://elektronikreich.de/product.html?id=5

— SMA-Female-PCB-Buchse — https://elektronikreich.de/product.html?id=7

— u.FL → SMA Pigtail — https://elektronikreich.de/product.html?id=14

— u.FL Patchkabel 10 cm — https://elektronikreich.de/product.html?id=15

Druckeinstellungen

— Material: PETG (empfohlen) oder PLA

— Schichthöhe: 0,16-0,20 mm

— Wände/Perimeter: 3-4

— Infill: 20-30 %

— Supports: keine nötig

Montage: Stecker an die SAW-Filter-Platine löten, Platine ins Gehäuse legen (Stecker sitzen in den Aussparungen), Deckel aufdrücken. Fertig. Sitzt der Deckel zu stramm/locker: XY-Maßkompensation im Slicer leicht anpassen.

Über ein Like oder ein Foto vom Druck in den Kommentaren freue ich mich. 73!
