Хедтрекер Arduino NANO33 BLE (SENSE) своими руками........

Это конструкция корпуса, которая будет использоваться с трекером головы с открытым исходным кодом с https://github.com/dlktdr/HeadTracker.

Моя цель состояла в том, чтобы использовать его как для моих очков Fatshark, так и для DJI, просто прикрепив его с помощью липучки.

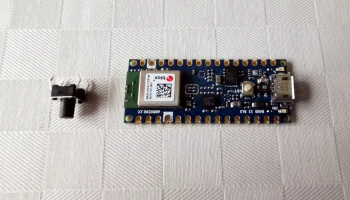

Вы можете использовать плату NANO33 BLE или NANO33 BLE SENSE.

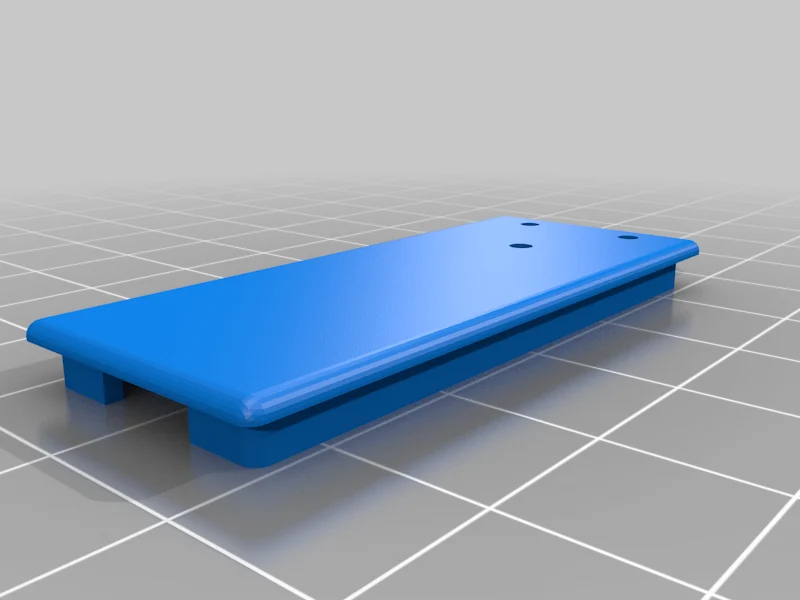

В верхней части имеются отверстия и внутренняя оптическая защита, необходимые для правильной работы датчика приближения.

Я использовал микрокнопку 6x6 мм для повторного центрирования трекера (работает параллельно датчику приближения в случае платы SENSE).

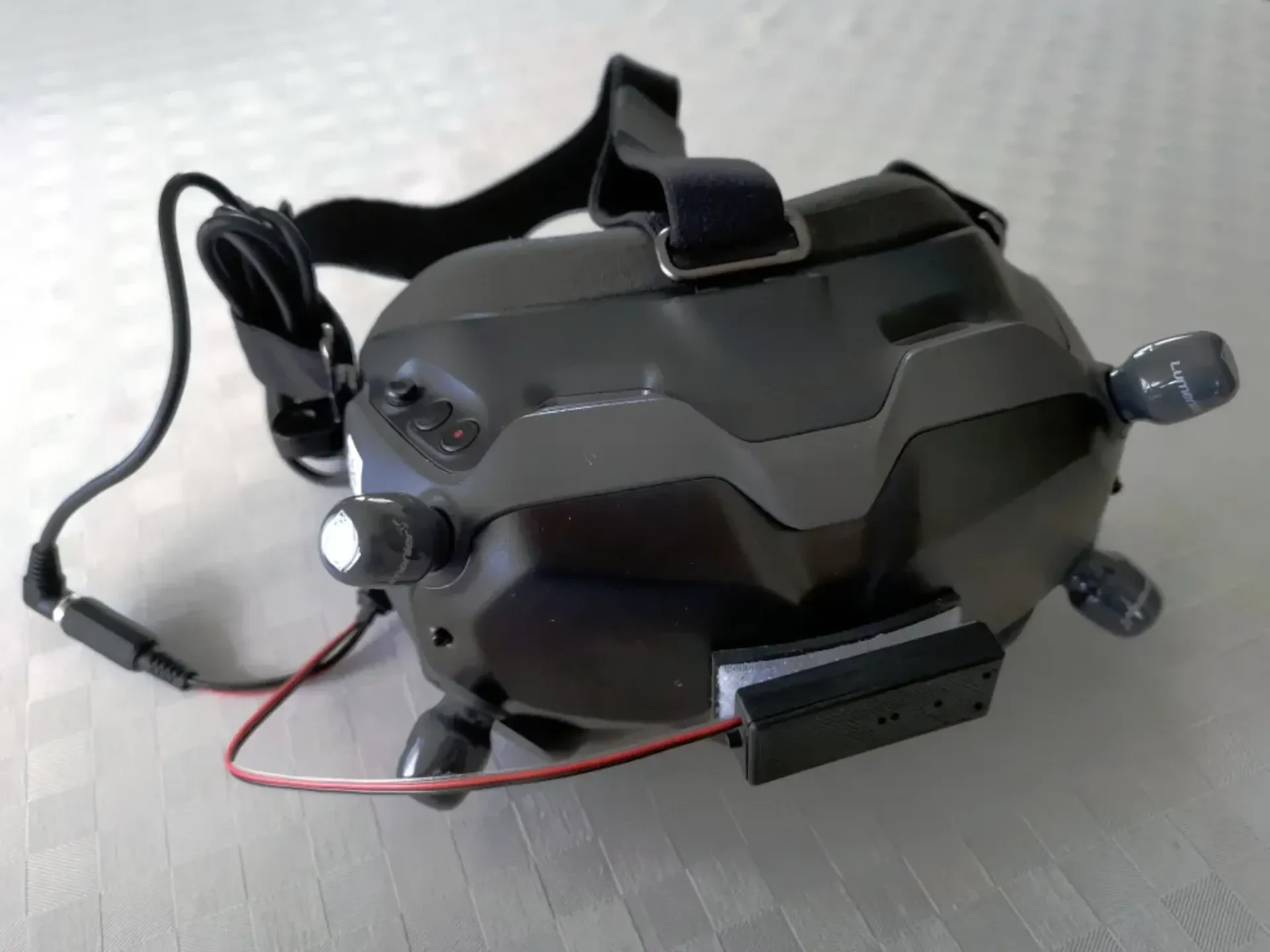

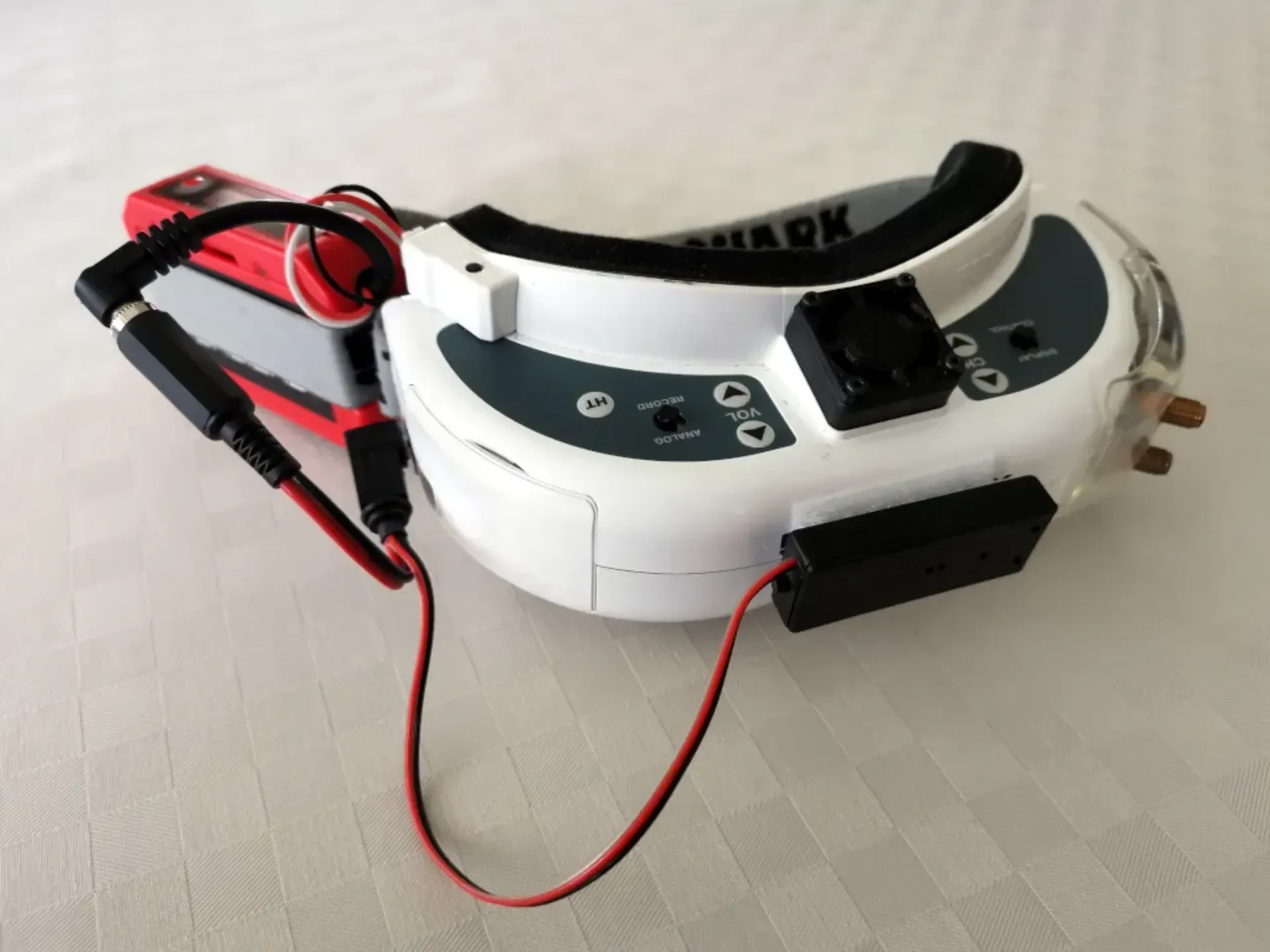

Хотя передняя часть очков Fat Shark плоская, подойдет и простая липучка. Напротив, очки DJI не имеют плоских поверхностей. Поэтому в качестве основы для липучки я взял самоклеющуюся и жесткую резиновую пластину. Даже если он не совсем плоский, этого будет вполне достаточно.

Настройки печати

Принтер:

Anycubic I3 Мега

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

100

Нить:

любой PETG, ASA, ABS...

любой

Примечания:

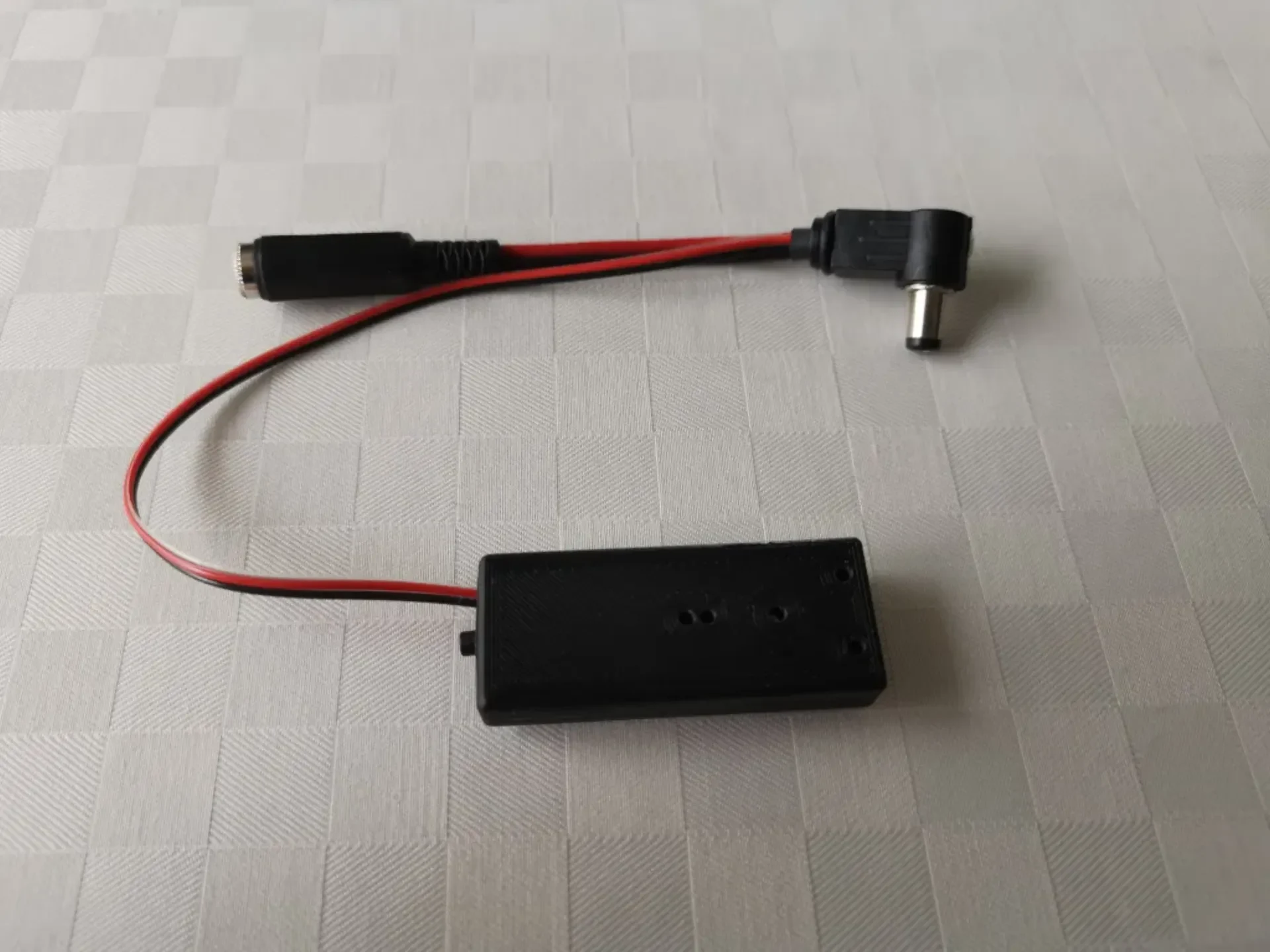

Припаяйте провода к нижней стороне платы, для них осталось место.

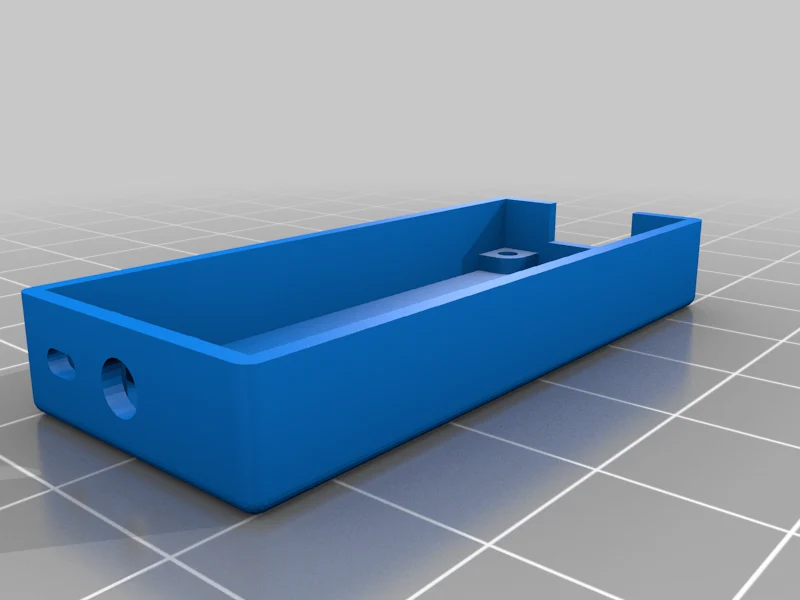

Отверстия предназначены для винтов M1,6x6, так как отверстия на плате не позволяют использовать винты M2.

При желании вы можете вставить небольшие кусочки прозрачной нити в отверстия для светодиодов, но отверстия для датчика приближения оставьте открытыми.
