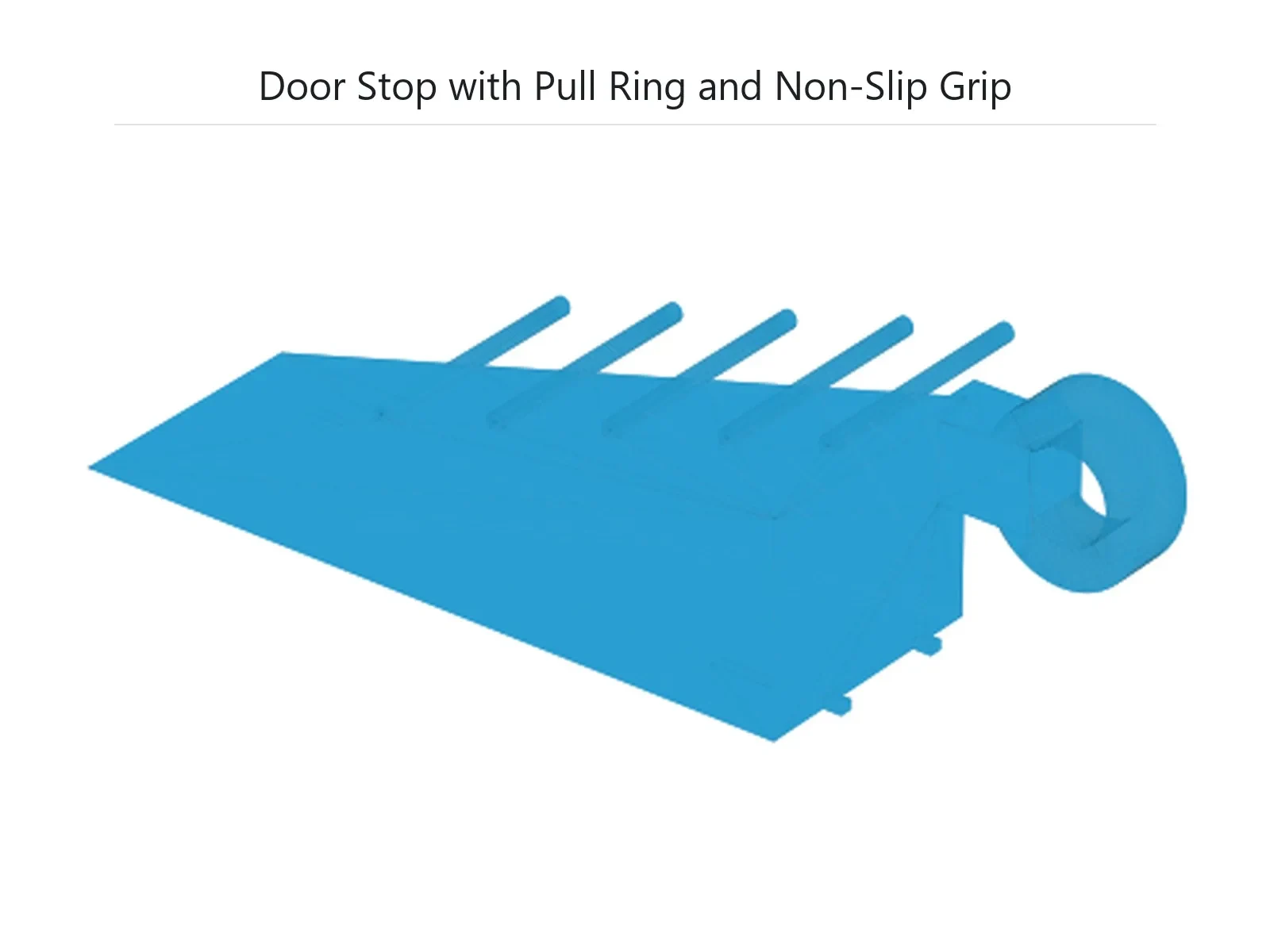

Дверной стопор с тяговым кольцом и нескользящей ручкой

Танкетка с ребрами сверху и ручками снизу, а также кольцом сзади, чтобы ее можно было вытаскивать ногой, а не наклоняться.

ЧТО ВЫ ПОЛУЧАЕТЕ

— Cekme_Halkali_Kaymaz_Kapi_Stoperi.stl — танкетка цельная.

ОСНОВНЫЕ РАЗМЕРЫ (мм)

— Клин: 120 х 42 х 32

— Натяжное кольцо внешнее/внутреннее: 26/14

— Ребра верхнего захвата: 5

НАСТРОЙКИ ПЕЧАТИ

— Лучше всего держится TPU 95A, подходит и PETG.

— Слои 0,24 мм, 4 стенки, заполнение 25%; может понадобиться поддержка под кольцом

СБОРКА

Просуньте тонкий конец под дверь. Верхние ребра упираются в дверь, а туфли под ними — в пол. Потяните кольцо сзади, чтобы освободить его.

Все размеры указаны в миллиметрах. Допуски на фрикционную посадку составляют 0,20-0,35 мм, что подходит для большинства принтеров FDM, но принтеры и нити различаются — сначала напечатайте одну деталь и проверьте посадку, прежде чем печатать партию.

Лицензия: Creative Commons Attribution-NonCommercial-ShareAlike 4.0 (CC BY-NC-SA 4.0). Распечатайте, сделайте ремикс, поделитесь — просто укажите дизайн и не продавайте напечатанные части или файлы.
