Чехол/крышка для реле Yamutec USB-REL4-8A (упрощенная ве...

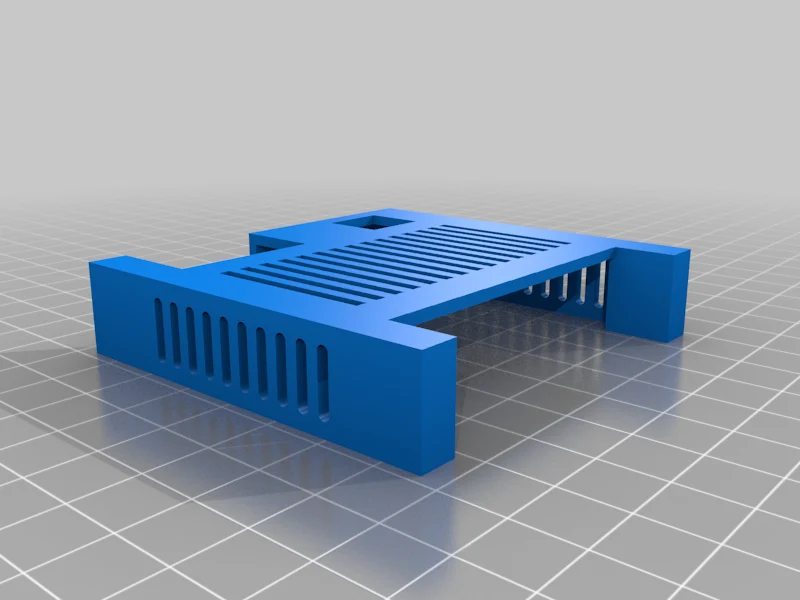

Это чехол/крышка для модуля реле Yamutec USB-REL4-8A.

Эта версия (1.5) представляет собой усовершенствование моей первой итерации с улучшенными допусками. Крышка точно прилегает к USB-порту с зазором около мм по обеим осям. Разъемы реле на передней панели довольно хорошо закрыты крышкой. Имеется отверстие для доступа к переключателю переключения между USB и внешним питанием.

Эта версия на самом деле не была напечатана, но были напечатаны предыдущая версия с худшими допусками и новая, основанная на этой версии, с дополнительными отверстиями для светодиодов и некоторыми эргономичными изгибами у отверстия питания.

Для крепления к корпусу в модели имеются отверстия (диаметр = 3,2 мм), для которых можно использовать резьборез для проставки/винта М4. Для нашего принтера это сработало не очень хорошо, но простое вкручивание металлических прокладок М3 сработало отлично. (без нитеобрезателя)

См. https://www.printables.com/model/458945 для ознакомления с улучшенной версией, которая, однако, может стать более сложной задачей для вашего 3D-принтера из-за выступающих кривых.

Распечатайте в перевернутом виде. (верхний слой на печатной платформе)

Категория: Электроника
