Корпус SKR Pro 1.1

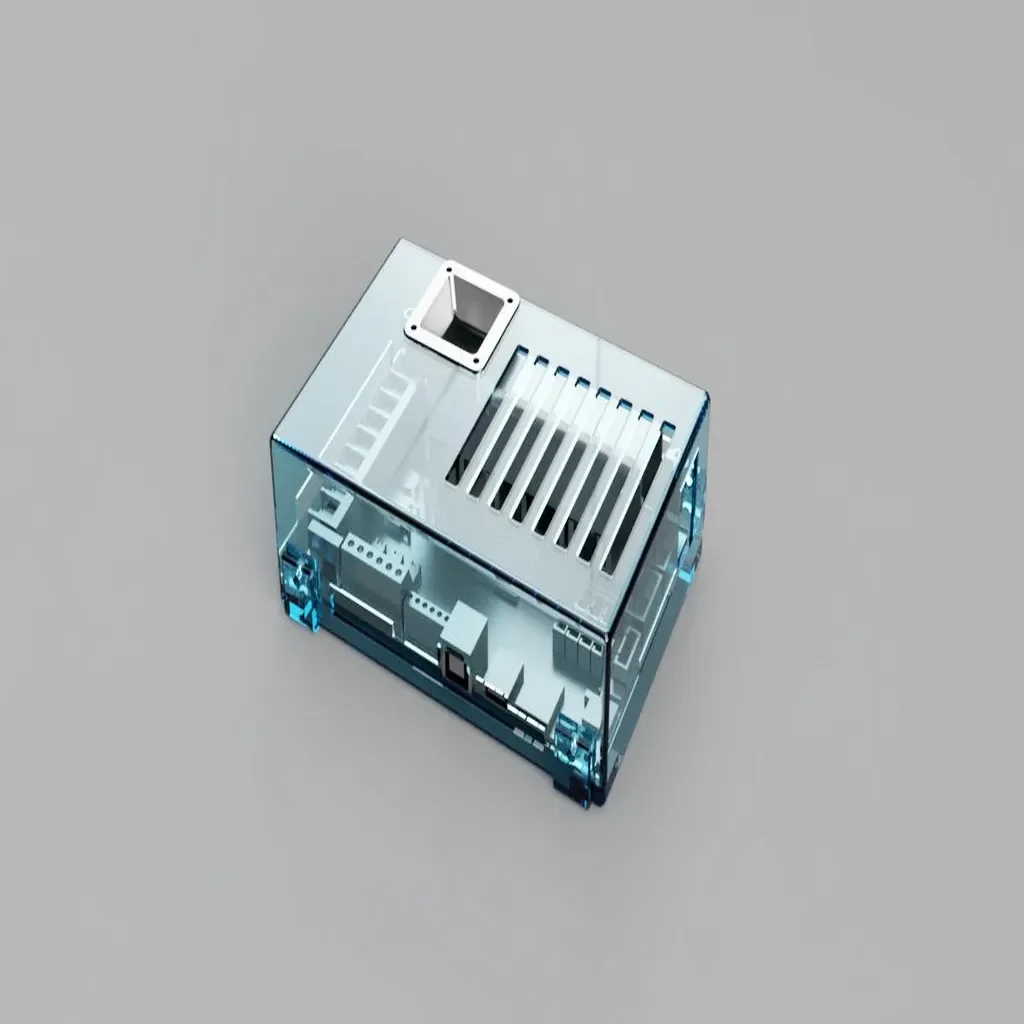

В этом корпусе находится SKR Pro 1.1. Обратите внимание, что несоответствия в измеренных мною платах означают, что монтажные отверстия могут немного не соответствовать вашей плате. Также обратите внимание, что в одной из вершин используется охлаждающий туннель, разработанный raabi91, который можно найти здесь:

https://www.thingiverse.com/thing:3747006

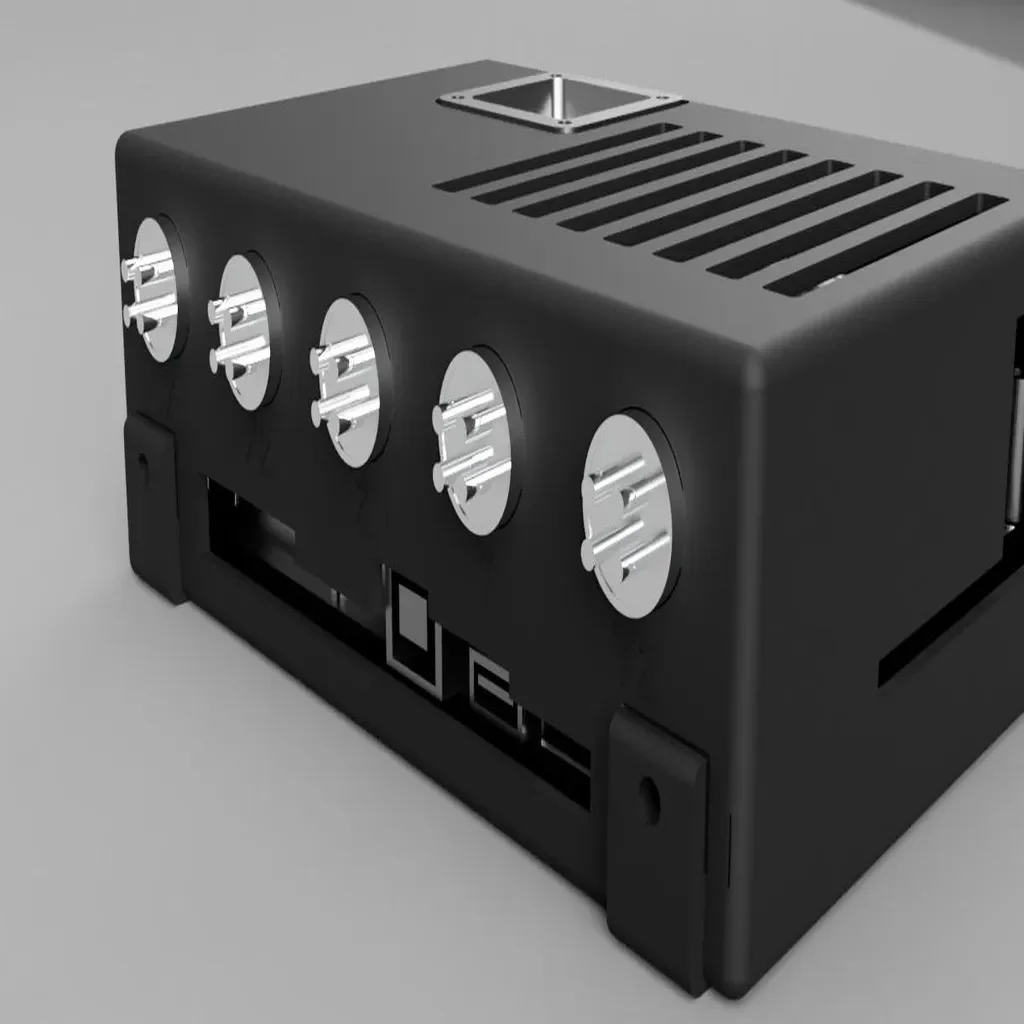

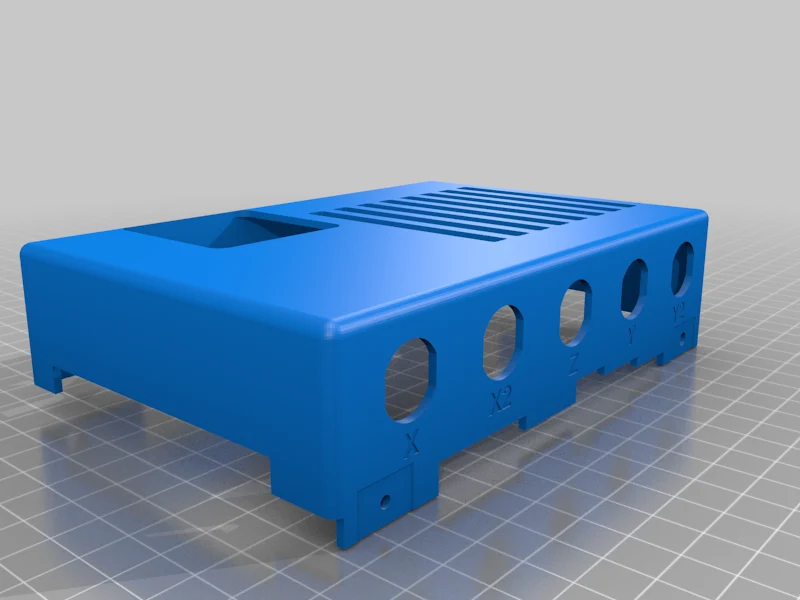

ОБНОВЛЕНИЕ: добавлена верхняя часть, которую я использую для своего MPCNC (или любого ЧПУ), которая добавляет авиационные разъемы на переднюю панель. Я ненавижу втягивать и вынимать провода двигателя из платы, поскольку разъемы имеют тенденцию быть хлипкими, поэтому я переключил проводку на авиационные разъемы, и мне это понравилось.

Это разъемы, ��оторые я использовал: https://www.amazon.com/gp/product/B07D7SHKGK/ref=ppx_yo_dt_b_asin_title_o02_s01?ie=UTF8&psc=1

Я распечатал это и протестировал, и кажется, что все подходит и работает так, как ожидалось.

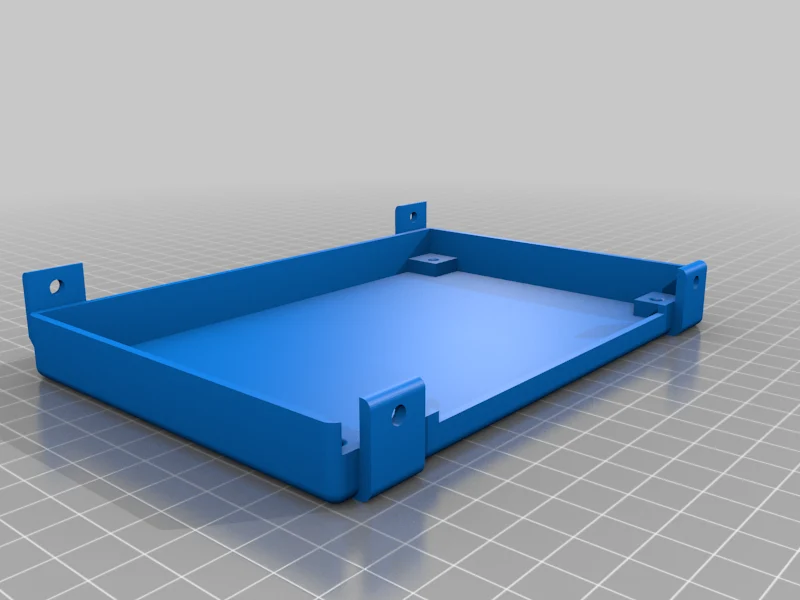

Корпус разделен на две части (верхнюю и нижнюю). Они соединены вместе с помощью оборудования M3. Внутри корпуса у меня есть углубления для гаек М3. Я использую нейлоновые гайки и наношу на них немного суперклея, чтобы они оставались в пазах и облегчали установку. Если люди этого захотят, я выпущу версию, в которой не используется охлаждающий туннель и, возможно, просто есть места для крепления вентилятора 40x40 или большего размера сверху.

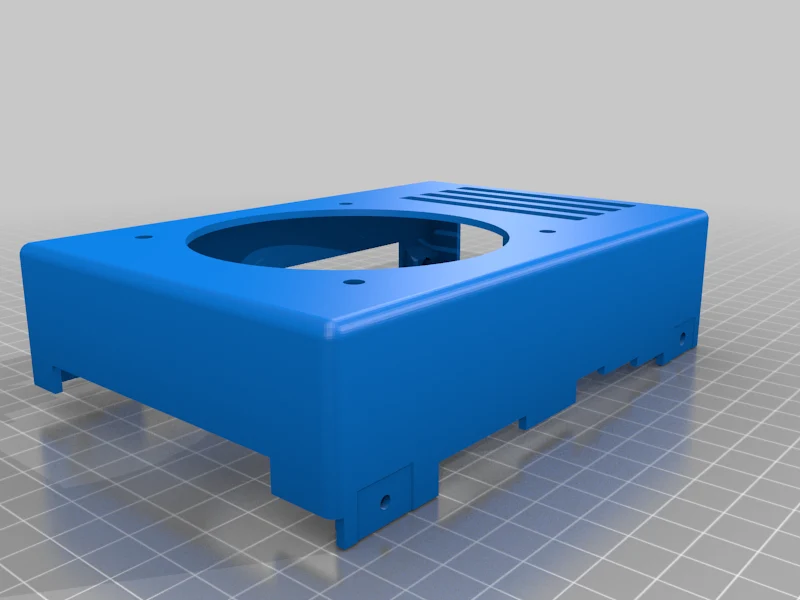

Обновление: добавлена ​​верхняя часть с 80-мм портом для вентилятора и без охлаждающего туннеля.

Поскольку SD-карта используется только для размещения прошивки на этих платах, я не сделал слот д��я карты очень большим. Если вам нужно вытащить ее, вы можете это сделать, но вам придется потратить некоторое время, чтобы вставить ее и вставить карту, чтобы она выскочила.

Еще один аспект, о котором я думал, — это охлаждение нижней части платы, поскольку крепления радиатора для некоторых компонентов устанавливаются снизу. Если у кого-то возникнут проблемы с нагревом SMD-модулей на самой плате, пожалуйста, дайте мне знать. Я не заметил, чтобы они нагревались.

Настройки печати

Принтер:

Линейные рельсы HyperCube Evo

Плоты:

Нет

Поддерживает:

Не имеет значения

Разрешение:

0,28

Заполнение:

20%

Нить накаливания: не имеет значения PLA

Примечания:

Я обычно разделяю печать на отдельные процессы в S3D, чтобы можно было печатать первые слои очень быстро, средние слои — со средней скоростью, а затем верхние слои с монтажными выступами — с меньшей скоростью.
