Вертикальный корпус для RuiDeng RD6006

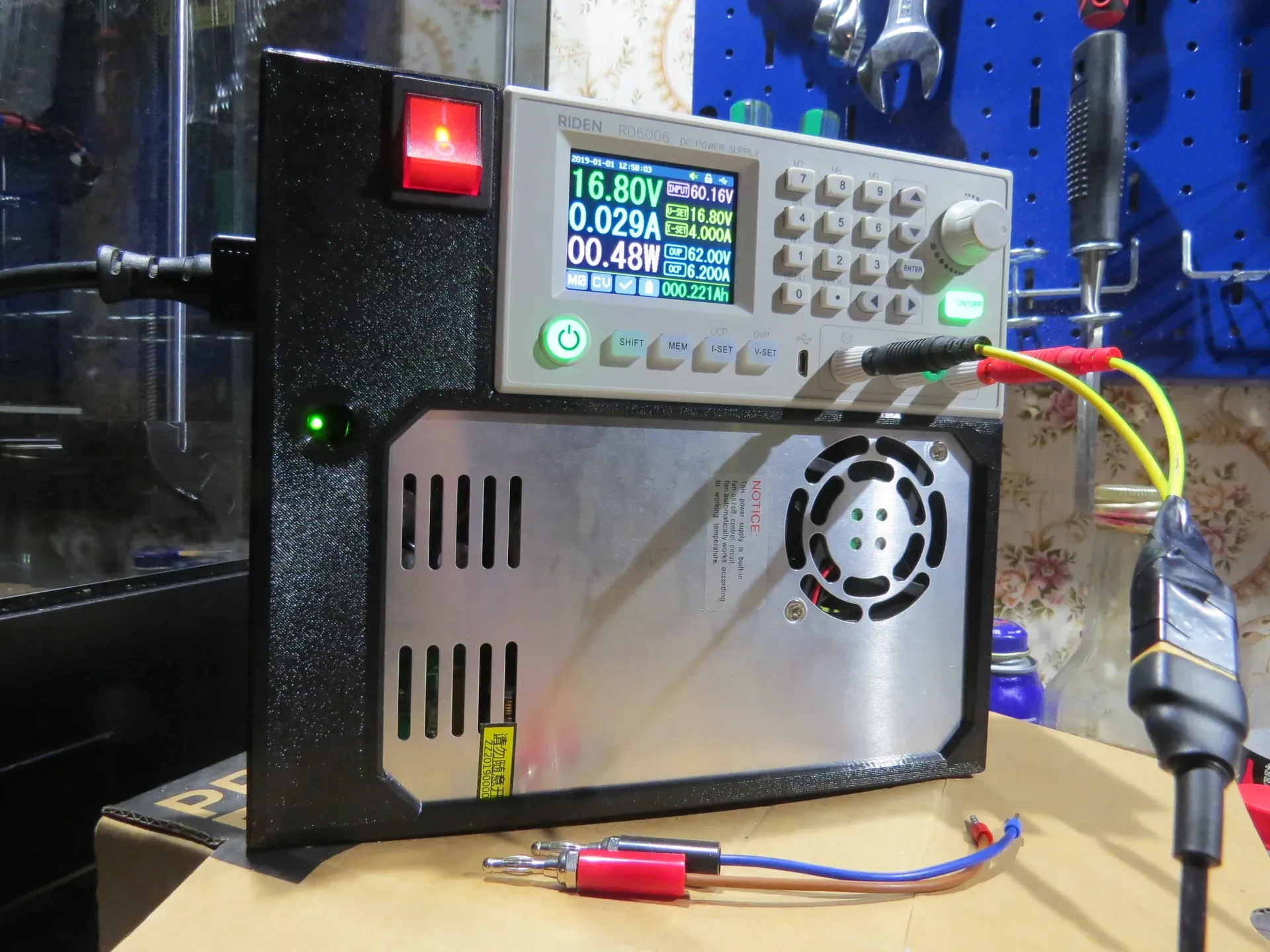

Это вертикальный корпус для лабораторного блока питания RuiDeng RD6006. Он рассчитан на блок питания RD6006 из официального магазина AliExpress (216 x 114 x 50 мм).

Вам понадобится другое оборудование, которое вы можете найти в местном магазине электроники:

Розетка с предохранителем (такая же, как в компл��кте с AliExpress);
Провода и разъемы (можно припаять провода или использовать обжимные соединения);
[Опционально] Выключатель питания;
[Опционально] Винты для блока питания и задней дверцы;
[Необязательно] Термоклей или просто моментальный клей.

Загруженная модель в разных форматах файлов.

Распечатать инструкции

Плоты: Нет
Поддерживает: Да
Разрешение: 0,3
Заполнение: 30%
Нить: PETG черная

Печать лицевой стороной на печатной платформе. Подходит для кровати Prusa MK3.

Для идентификации устройства RD6006 необходимы опоры печатной платформы. Также вам могут понадобиться опоры модели для поддержки балок с обратной стороны.

Сборка

Обрежьте все провода до примерной длины.
Подготовьте (припаяйте или обжимайте разъемы) один конец ВСЕХ проводов, которые будут идти в блок питания. Сюда входят 3 входных провода питания, а также 2 выходных провода постоянного тока.
Подсоедините ВСЕ провода к блоку питания.
Сдвиньте блок питания, прокладывая провода через верхнюю часть. Для облегчения прокладки можно срезать боковую «заборку» блока питания. Если вы используете более тонкие провода, их можно проложить через отверстия в боковом «заборе».
[Необязательно] После установки блока питания закрепите его винтами к корпусу. Это необязательно, ведь ель должна быть плотной. Он надежен даже без винтов.
Вставьте блок RD6006, выключатель питания и разъем питания. Закрепите разъем питания винтами. При желании вы можете закрепить выключатель питания клеем, если он слишком ослаб.
Обрежьте все провода до окончательной длины и соедините все, что осталось.
Прикрепите термодатчик. Вы можете приклеить его к радиатору RD6006 или проложить наружу через отверстие на правой или передней стороне.
Установите аккумулятор и модуль Wi-Fi.
Закройте заднюю дверцу и закрепите ее винтом.
