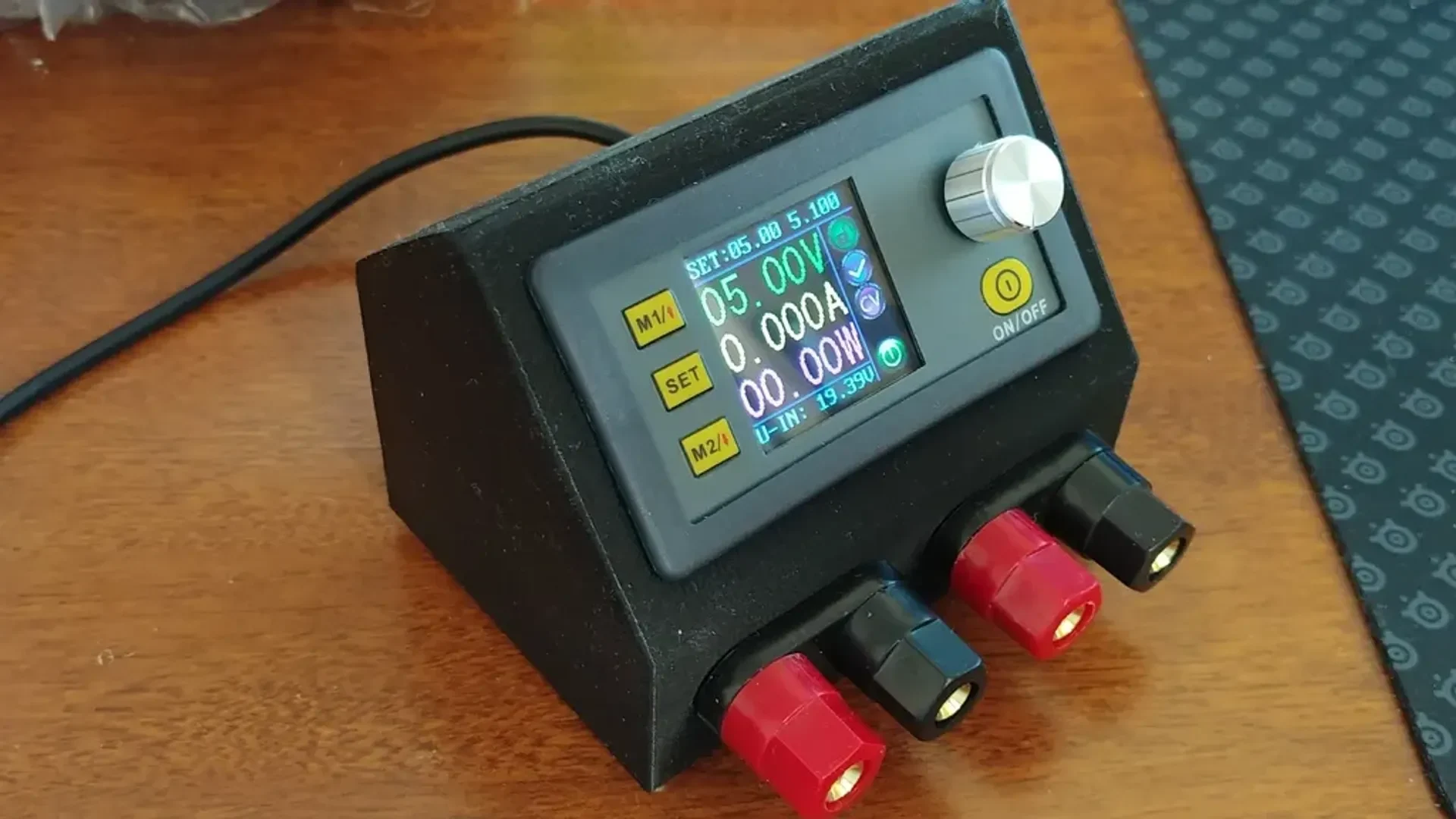

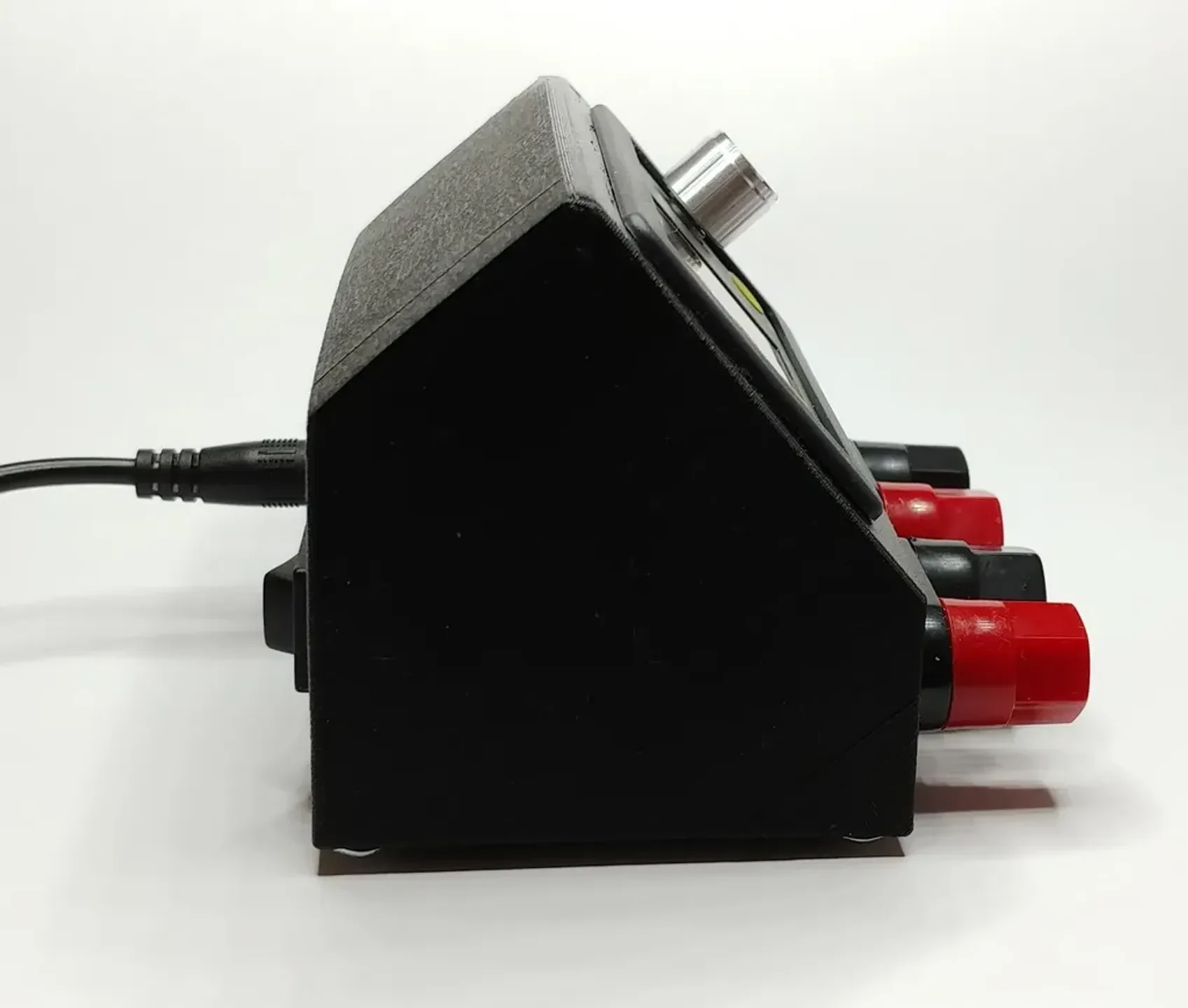

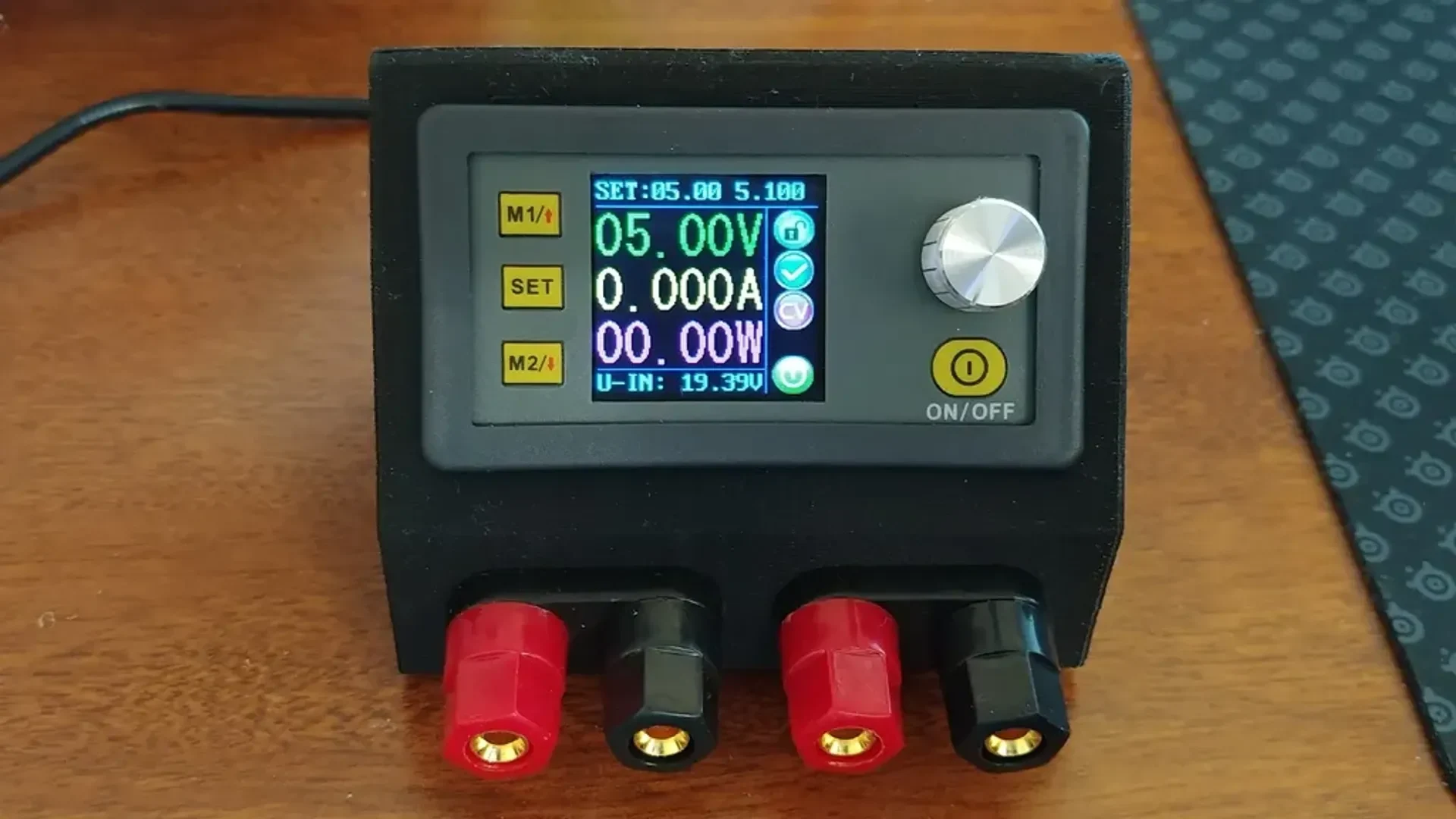

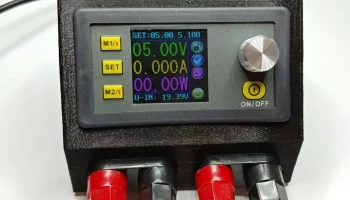

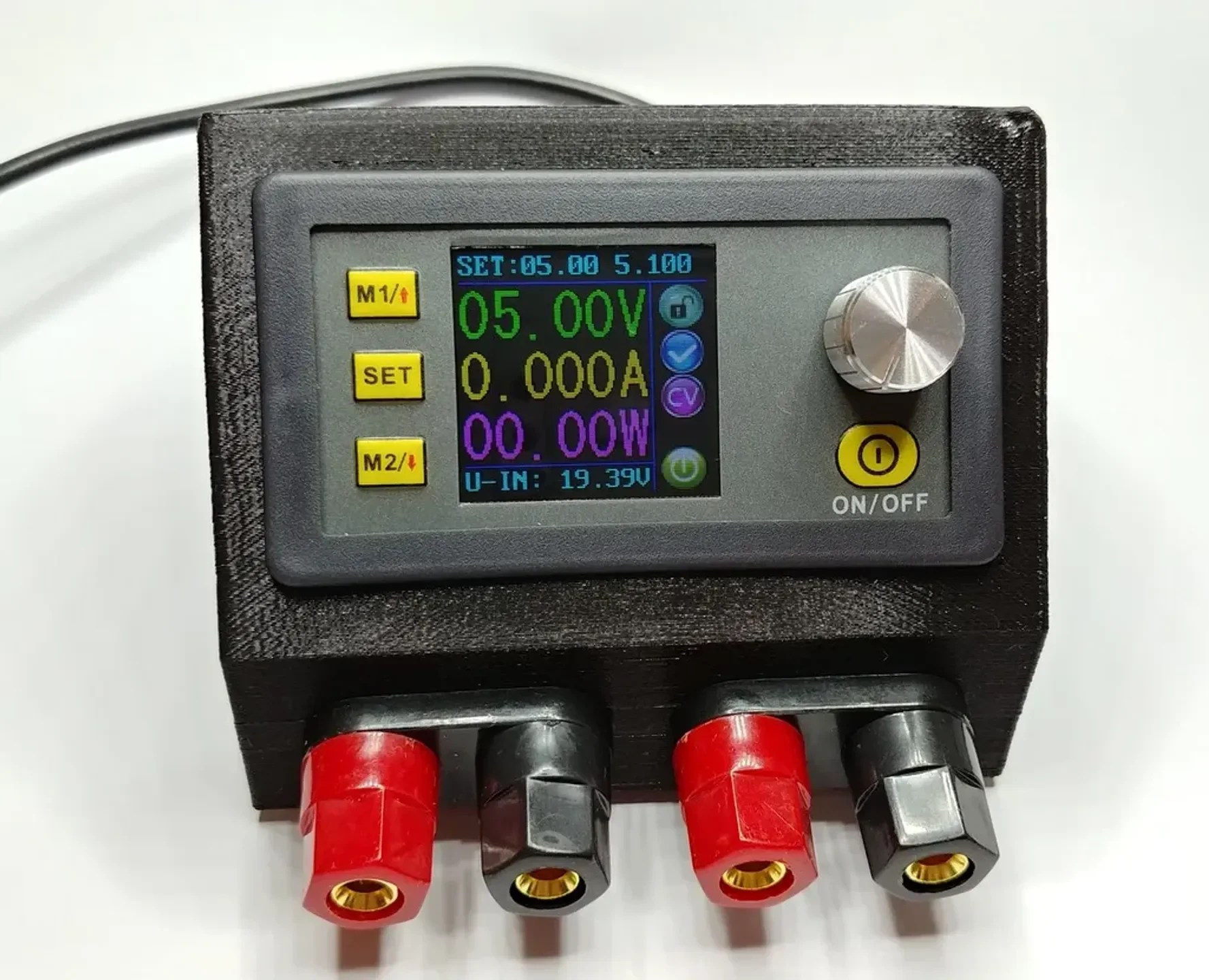

Минималистский корпус DPS5005

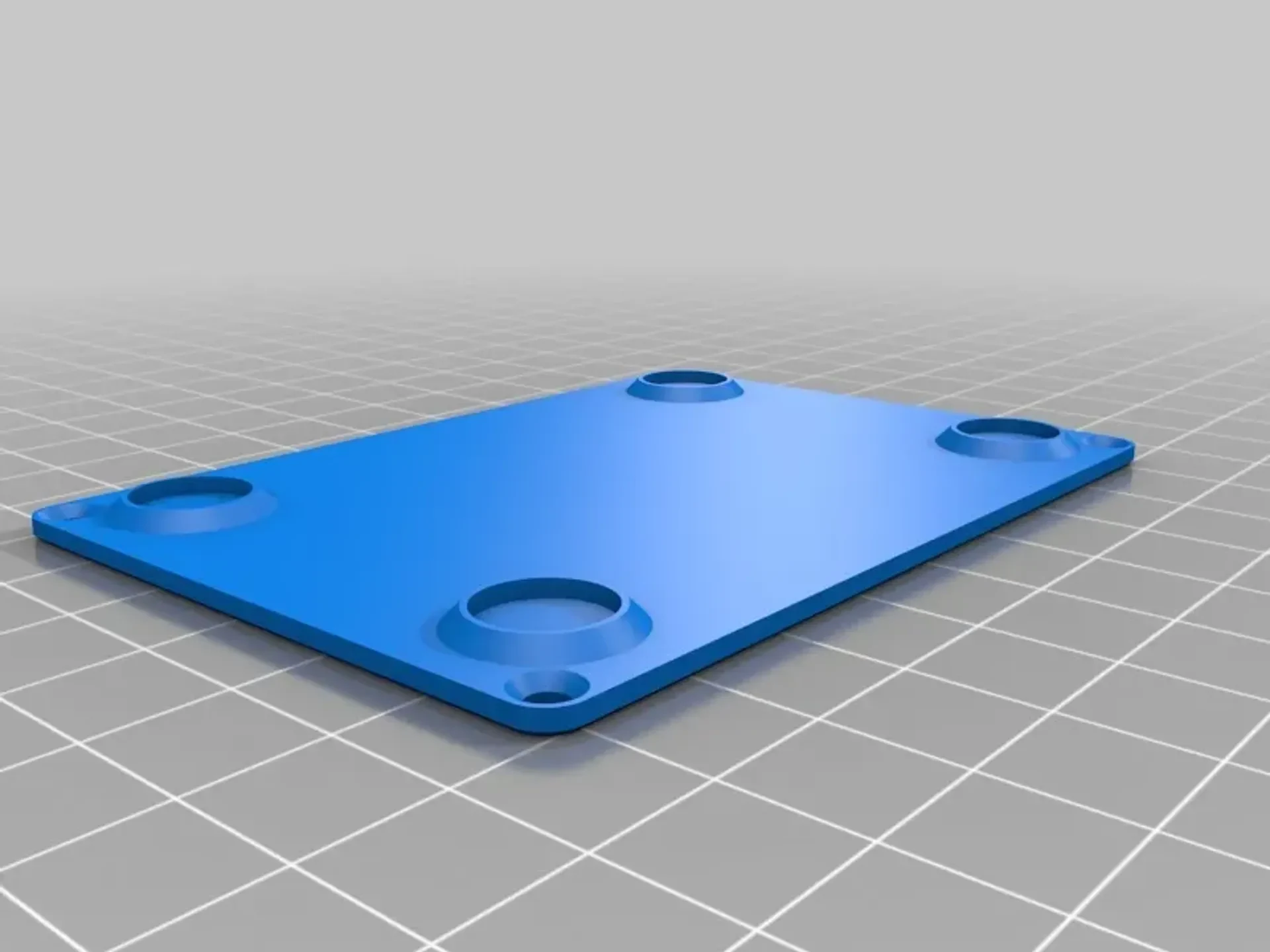

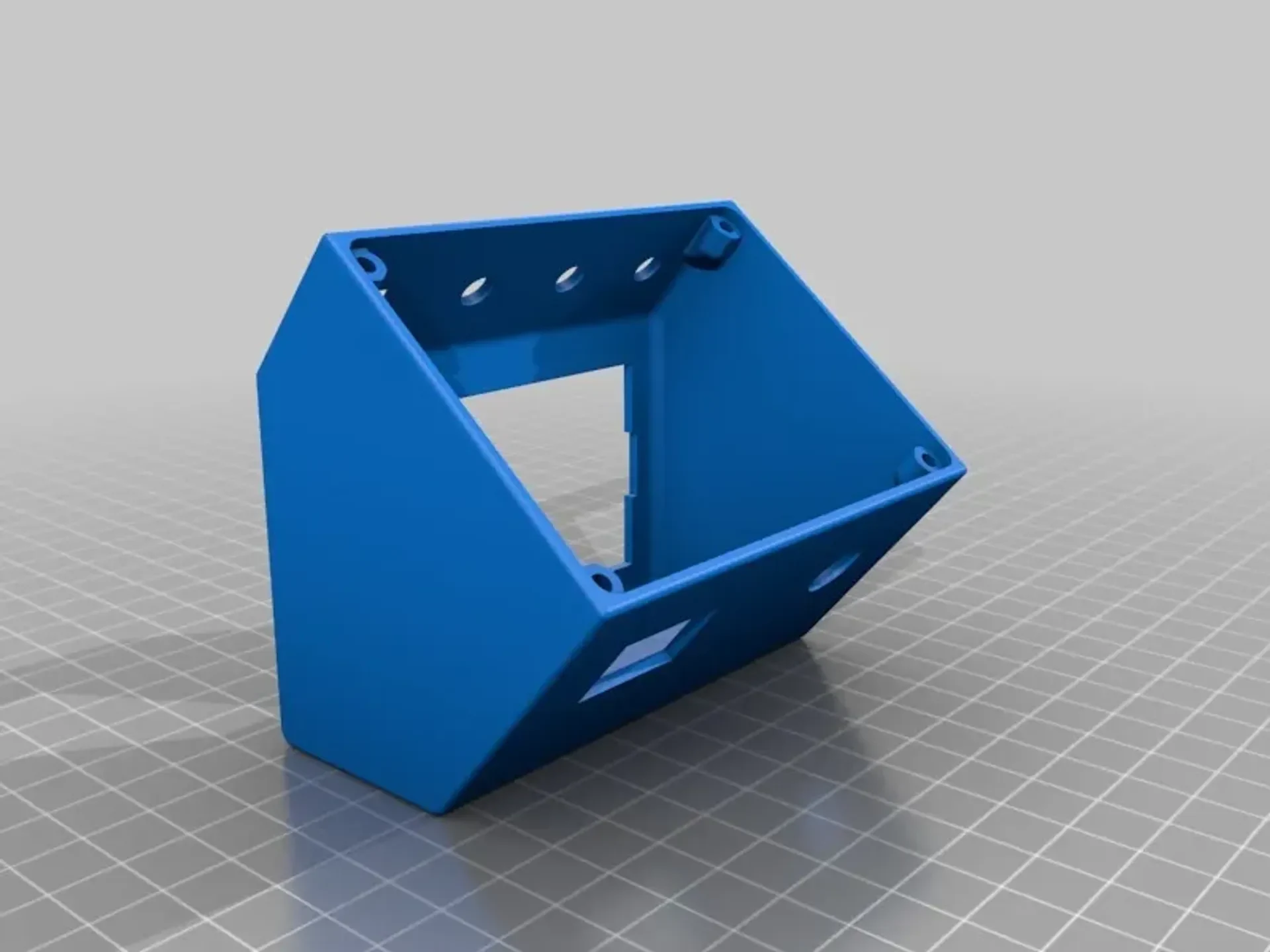

Это моя интерпретация того, как должен выглядеть корпус DPS5005. Мне нужен был корпус меньшего размера, чем обычно имеется. Хоть печатать и нужно с подставками, они очень легко снимаются. Распечатайте модели так, как они ориентирова��ы. Это самый быстрый и чистый способ их распечатать.

Список запчастей:

1 x DPS5005 (можно найти на Amazon, eBay или где-либо еще)

1 разъем постоянного тока: https://smile.amazon.com/gp/product/B06XRT5C2Q/ref=oh_aui_search_detailpage?ie=UTF8&psc=1

1 кулисный переключатель питания SPST https://smile.amazon.com/gp/product/B00B88E5EU/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1

2 зажима для переплета/заглушки типа «банан» https://smile.amazon.com/gp/product/B00UHFF2ME/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1

4 шурупа (отверстия 3 мм. Я использовал маленькие шурупы, но уверен, что существуют варианты получше)

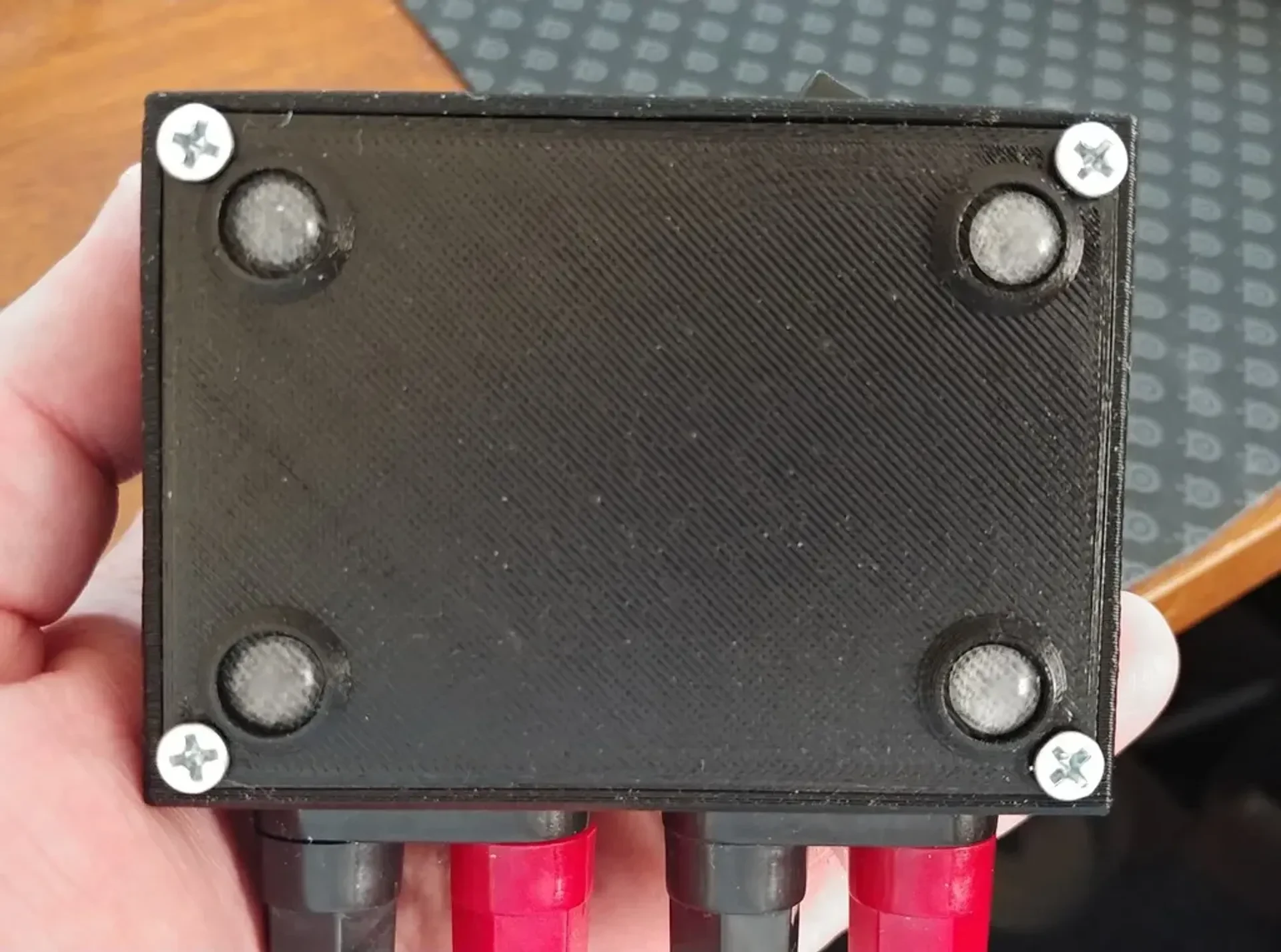

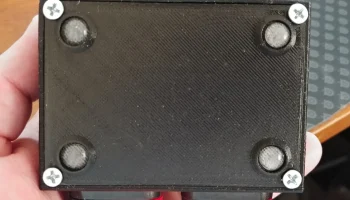

4 резиновые ножки (диаметром 10 мм или меньше)

Вам также понадобится соединительный провод 16 калибра. Клеммные разъемы являются дополнительными, если вы хотите свести к минимуму необходимость пайки.

Вы также можете использовать свой собственный выбор деталей. Это то, что я использовал и подходит для корпуса PS.

Пожалуйста, оставляйте свои комментарии и отзывы!

Настройки печати

Принтер:

Хэтчбокс Альфа

Плоты:

Не��

Поддерживает:

Да

Разрешение:

0,20 мм

Заполнение:

20%

Примечания:

Хотя для этой модели требуются опоры, они очень легко и аккуратно снимаются.

Я напечатал обе детали за 4,5 часа при высоте слоя 0,20 мм с подставками.

Если вы используете Simplify3D, вам потребуется вручную добавить опору для отверстия DPS5005 и верхних отверстий для винтов корпуса. Поддержки для него почему-то не создаются. Другие слайсеры я не пробовал.

Пост-печать

Сборка

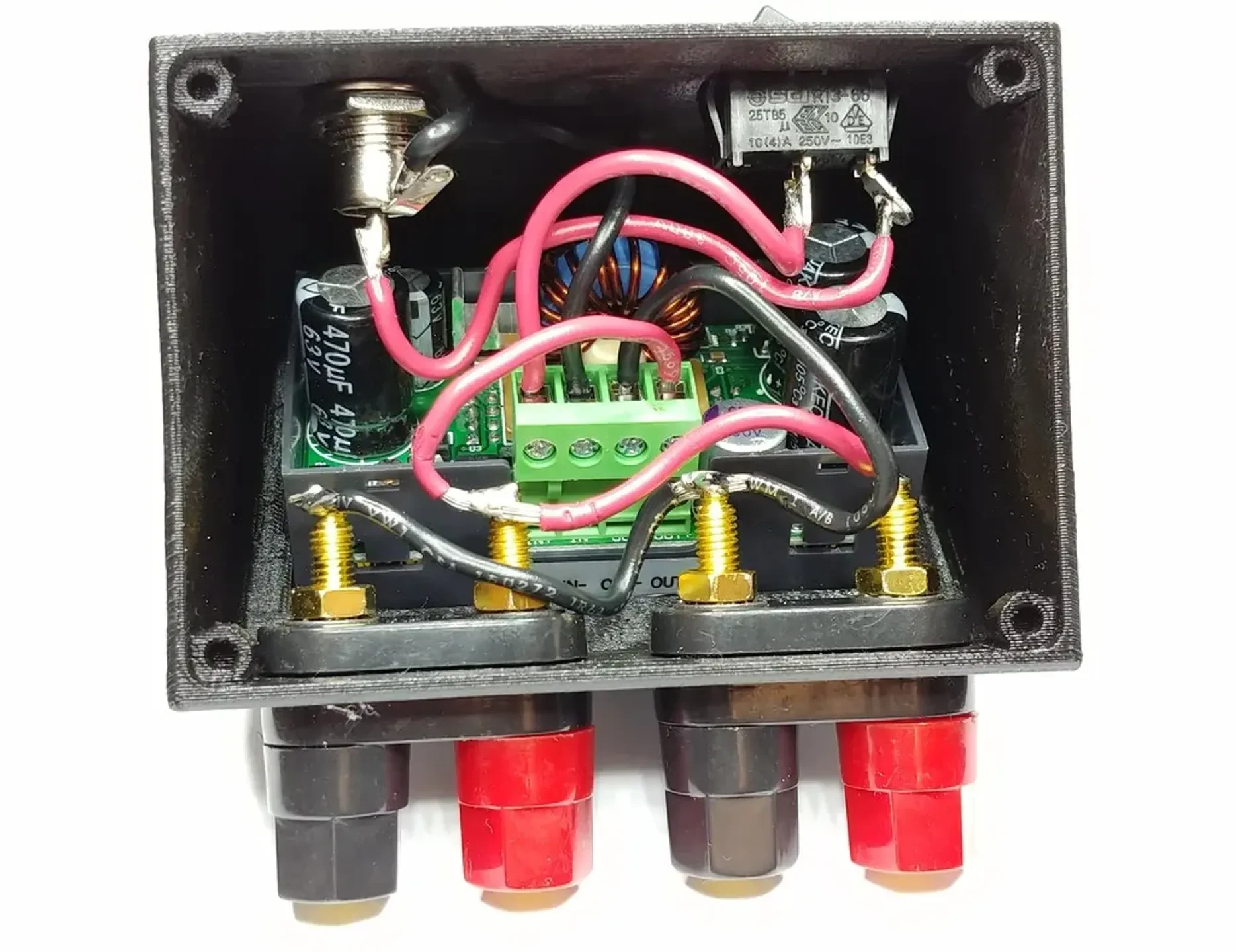

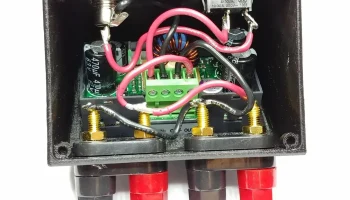

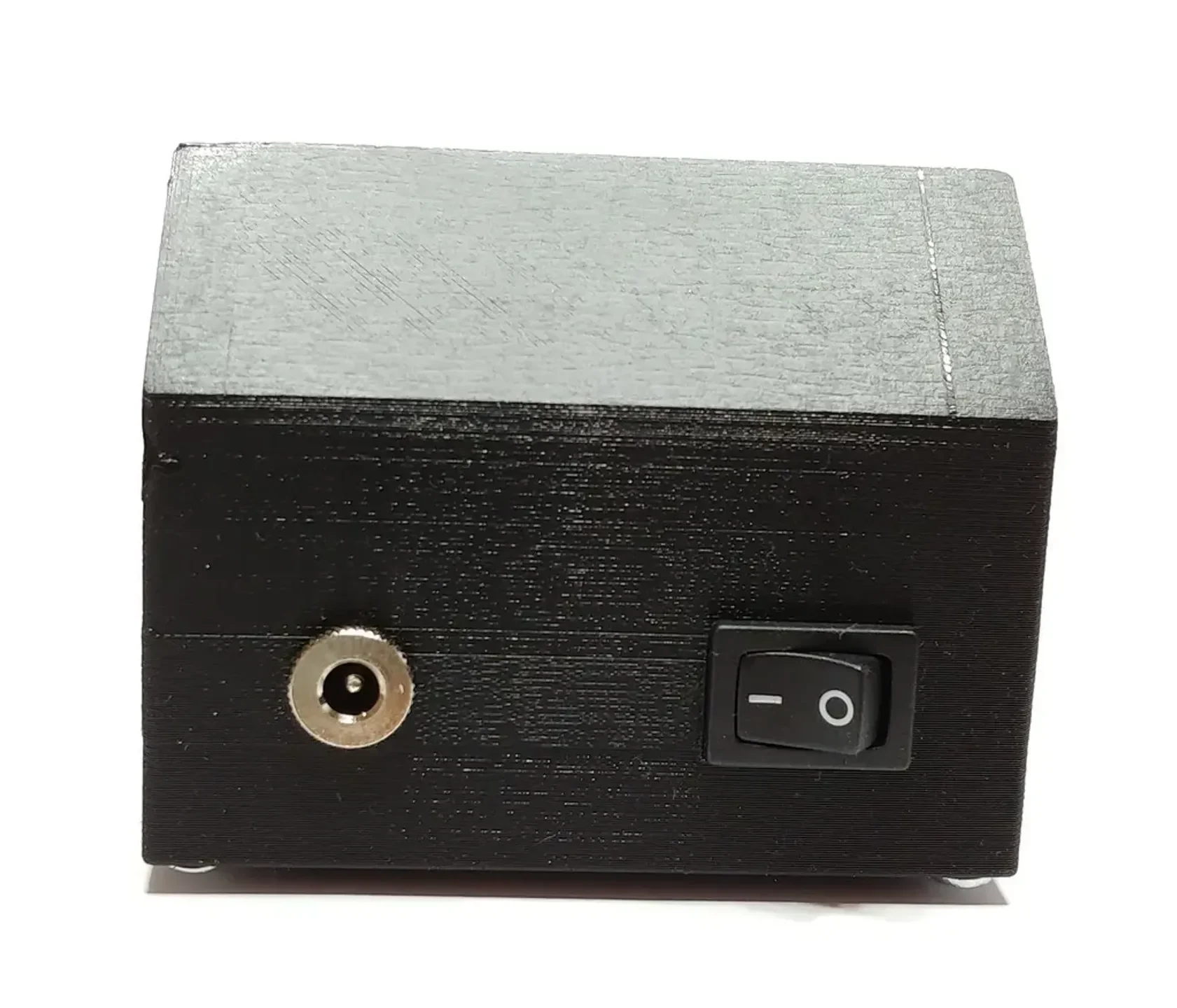

Сначала я вставил клеммы, затем DPS5005, выключатель питания, разъем постоянного тока. Затем вы просто подключаете каждый компонент, как показано на рисунке.

ИСПОЛЬЗОВАНИЕ

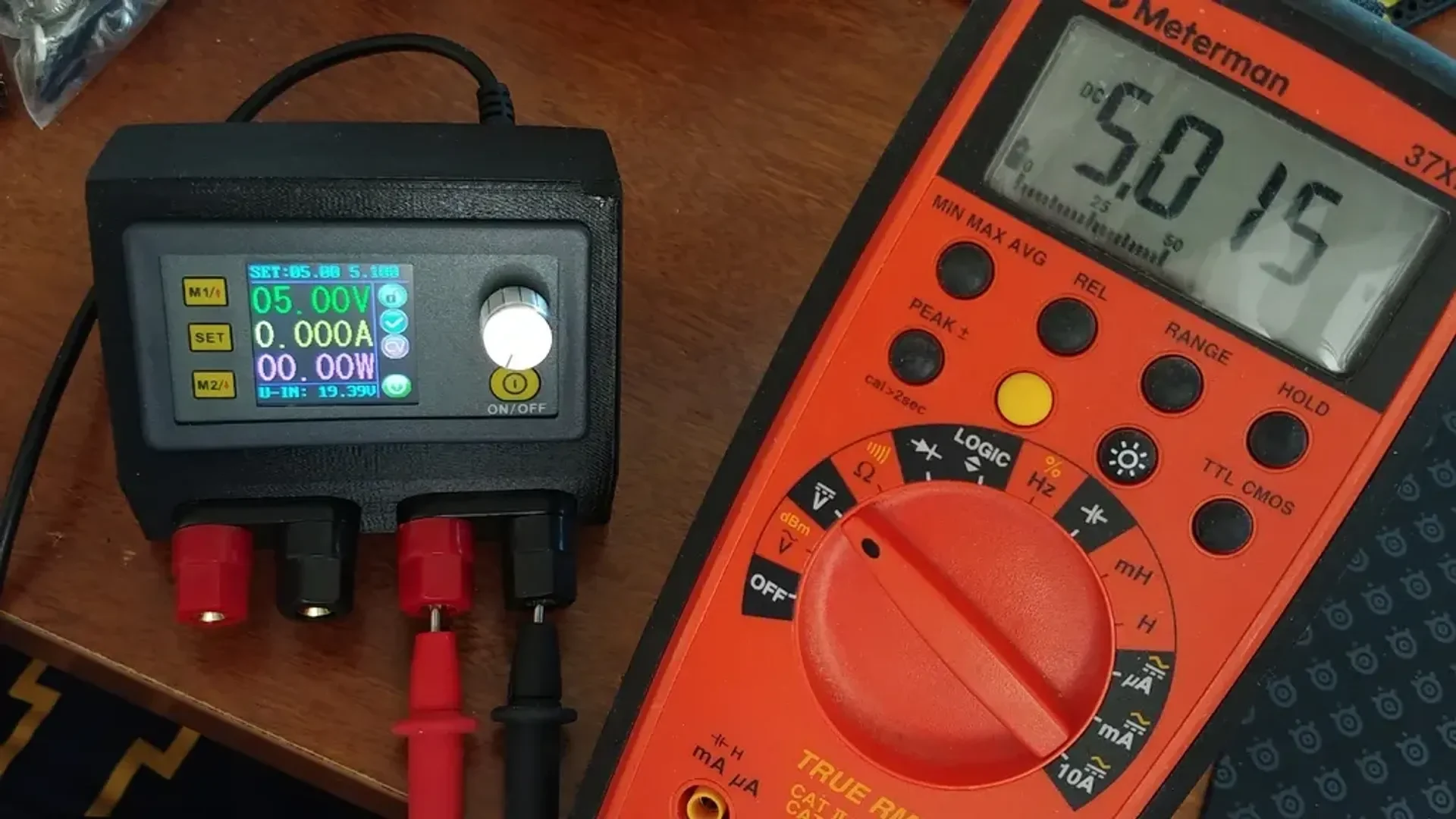

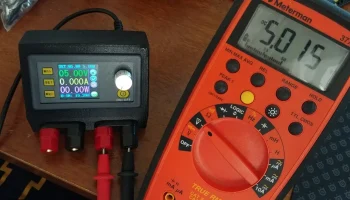

Для питания моего DPS5005 я использую блок питания от ноутбука. Разъем подходит хорошо. Вам необходимо будет подобрать разъем к предполагаемому источнику питания.
