Чехол для настенного крепления Pi4 и BTT PiTFT50

Я хотел иметь красивый настенный корпус для экрана raspberry pi 4 и BTT PiTFT50, который включал бы все в один пакет. Распечатайте детали, соберите и повесьте на стену!

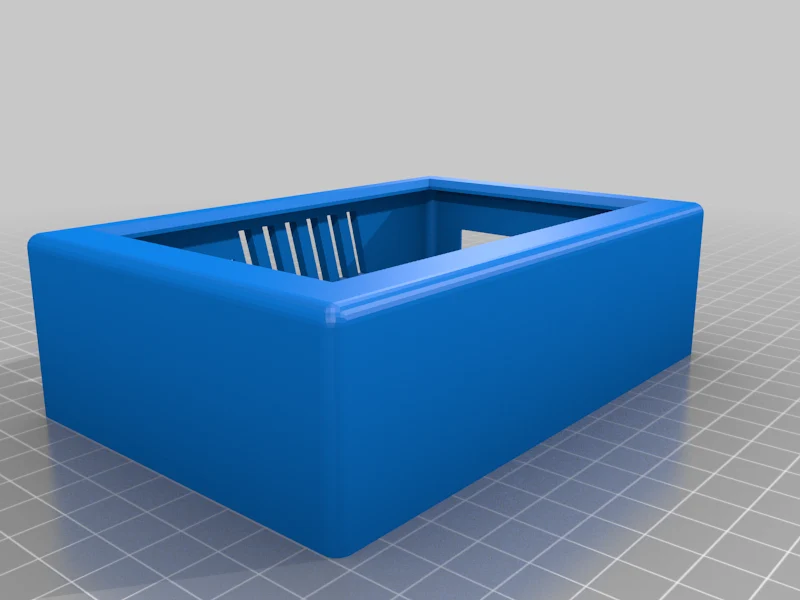

При печати единственное, что вам придется перевернуть, — это лицевая сторона. Я исправлю это и загружу файл получше, но сейчас его нужно перевернуть, чтобы распечатать лицевой стороной вниз.

Необходимые предметы:

Винты X4 M3X10

X4 M3 Тепловые вставки

Сборка:

Прикрепите pi4 к задней части экрана PiTFT50 с помощью латунных стоек, входящих в комплект поставки экрана. Поднесите пи к экрану и прикрутите стойки.

Возьмите паяльник и вставьте термовставки в крепление.

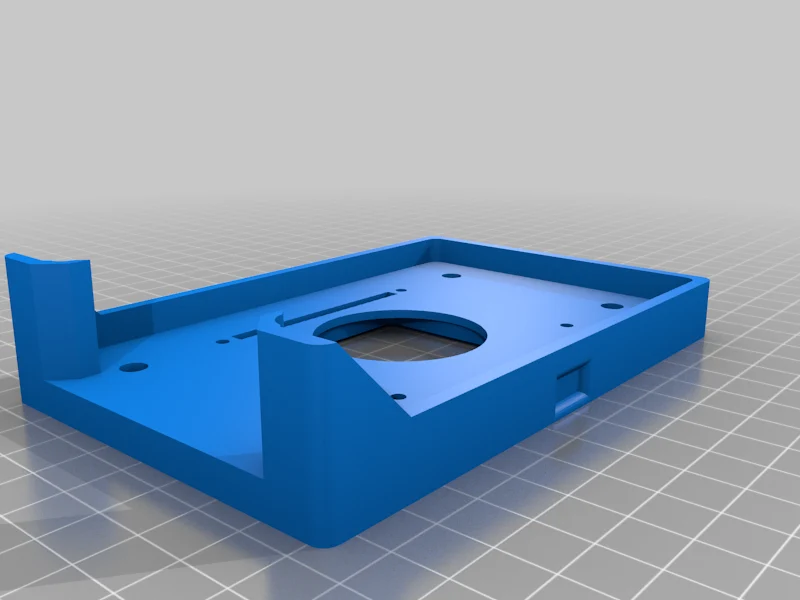

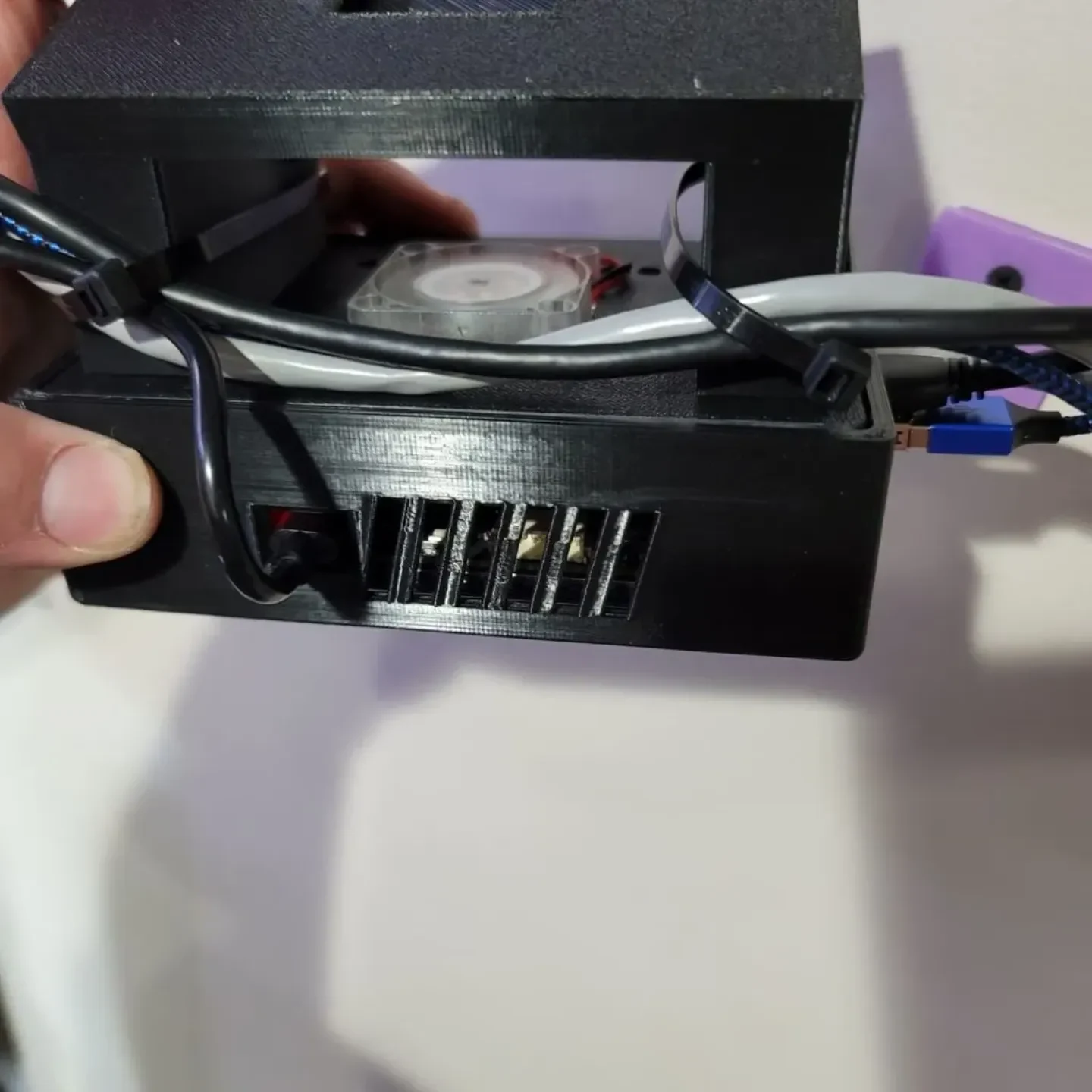

Вставьте пифан 40x40 в нижнюю часть основания и подключите провода к контактам GPIO пи.

Используйте 6-дюймовую микро-крестовую отвертку, чтобы прикрепить пи к основанию.

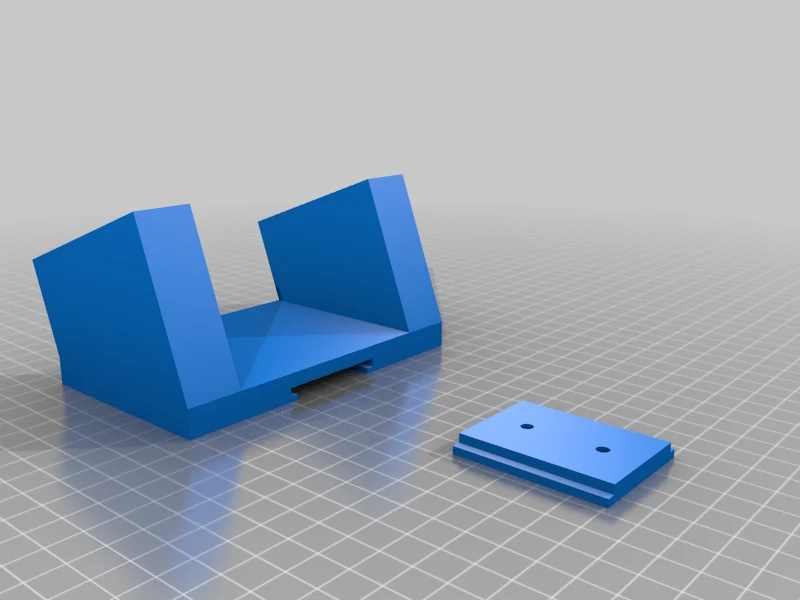

Проверьте установку монтажной пластины в крепление, чтобы убедиться, что пластина подойдет. Возможно, потребуется некоторая постобработка.

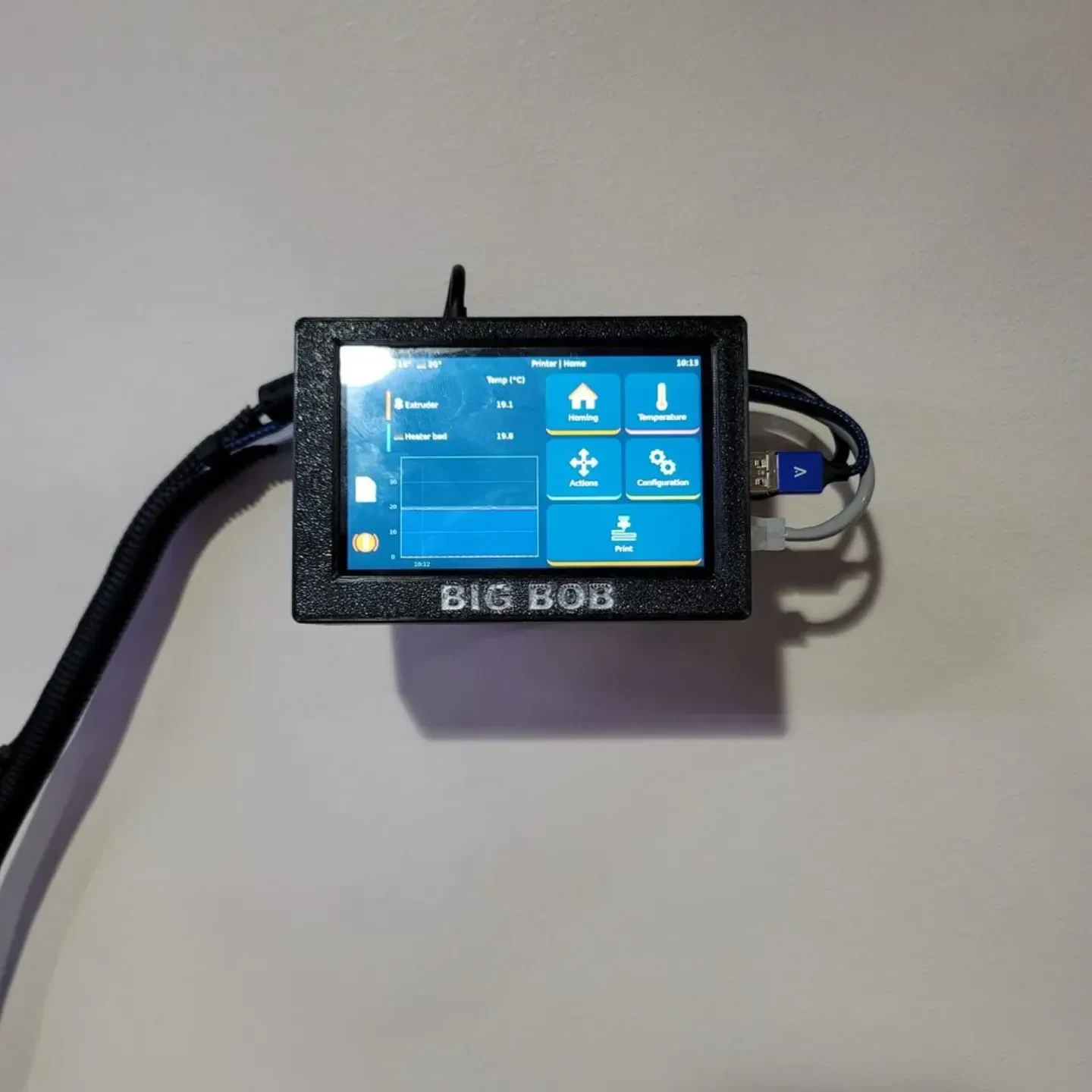

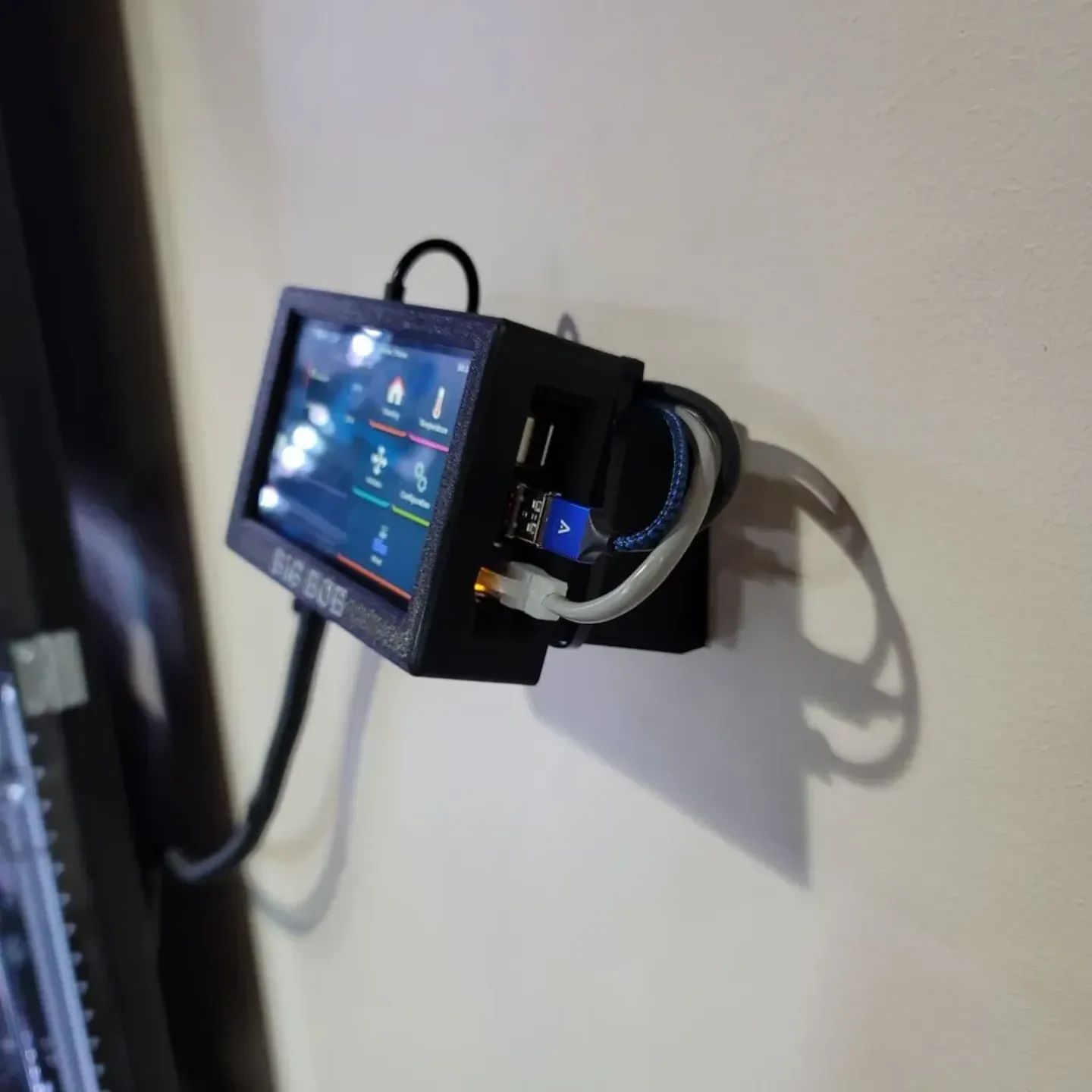

Прикрепите пластину к стене и наденьте крепление на стену. Наденьте крышку и подключите все. Наслаждайтесь!

Настройки печати

Принтер:

Эндер 3 V2, Эндер 5 Плюс

Поддерживает:

Да

Примечания:

Опоры необходимы только для основания и крепления

Категория: Аксессуары для 3D-принтеров
