Корпус Prusa i3 mk3 Clone MKS GEN L / SKR 1.3

Пожалуйста, рассмотрите возможность оставить мне ЧАЕВЫЕ, если вам нравится этот или другие мои проекты — это поможет мне сделать больше вещей и вернуть немного денег from filament used for prototypes :)

Прошивка

Some people are asking me for the firmware I use so here it is Marlin fork. You need to pick a branch as there are many and probably do some fine tuning i.e. MKS version 1.1.9 and SKR 1.3 version 2.0.x.

Журнал изменений

2019-07-16 — No changes — just confirming SKR 1.3 fits nicely (and it's a nice board :) )

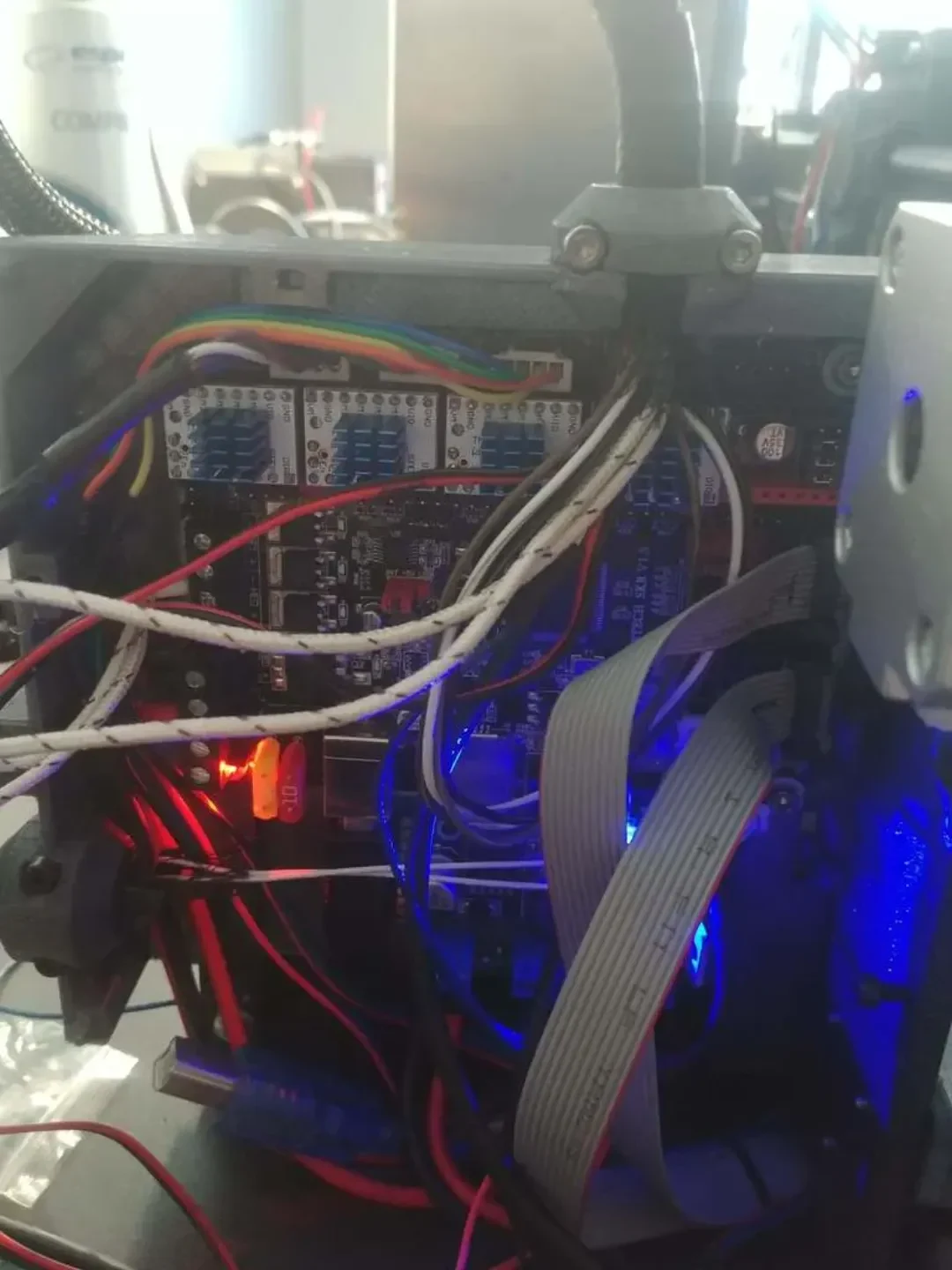

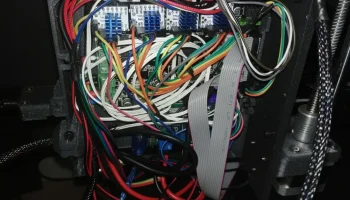

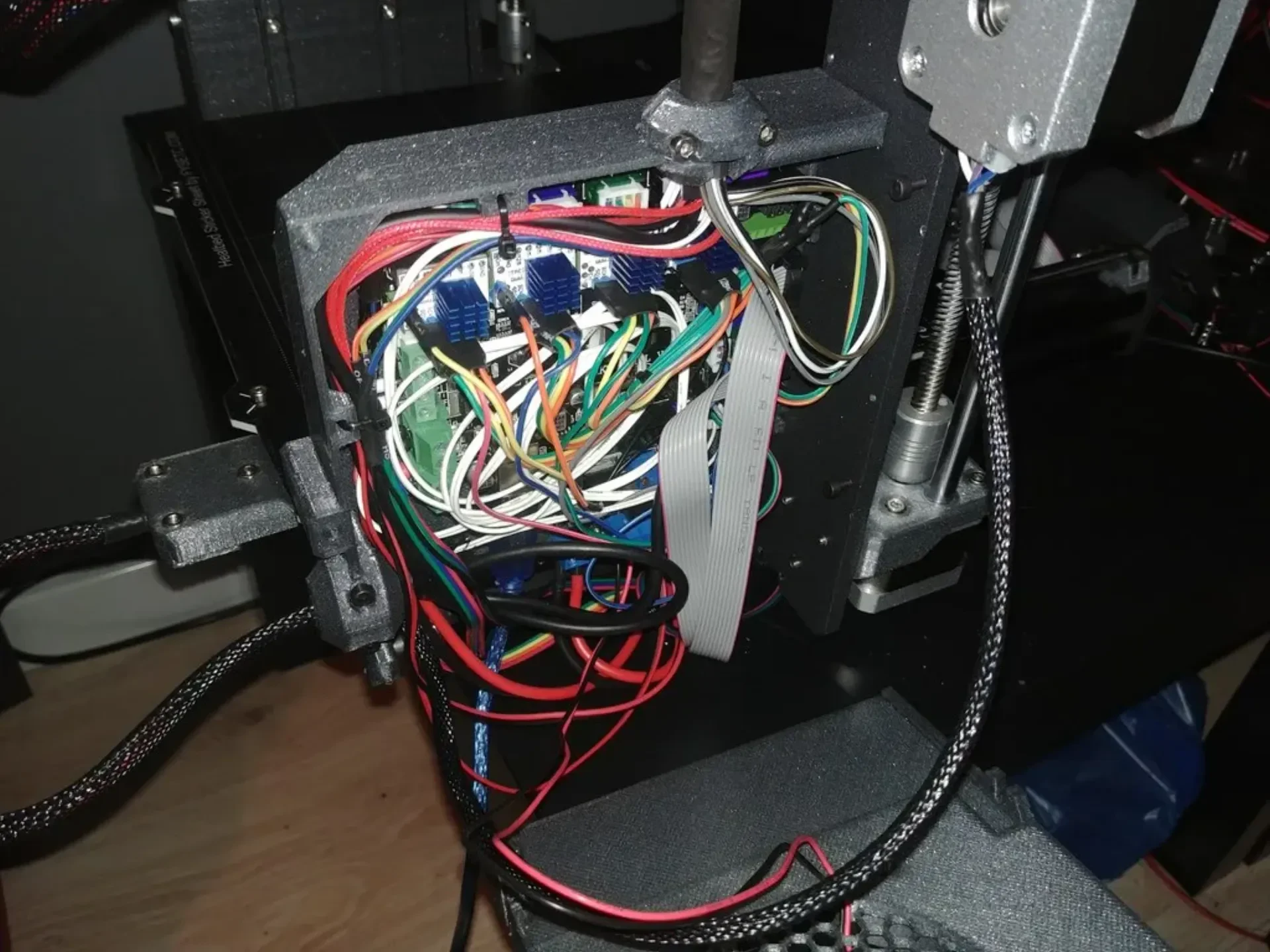

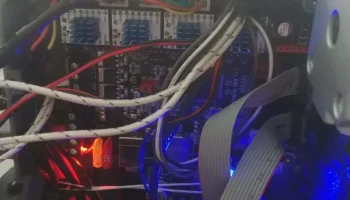

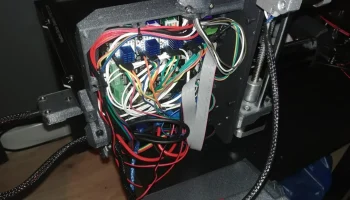

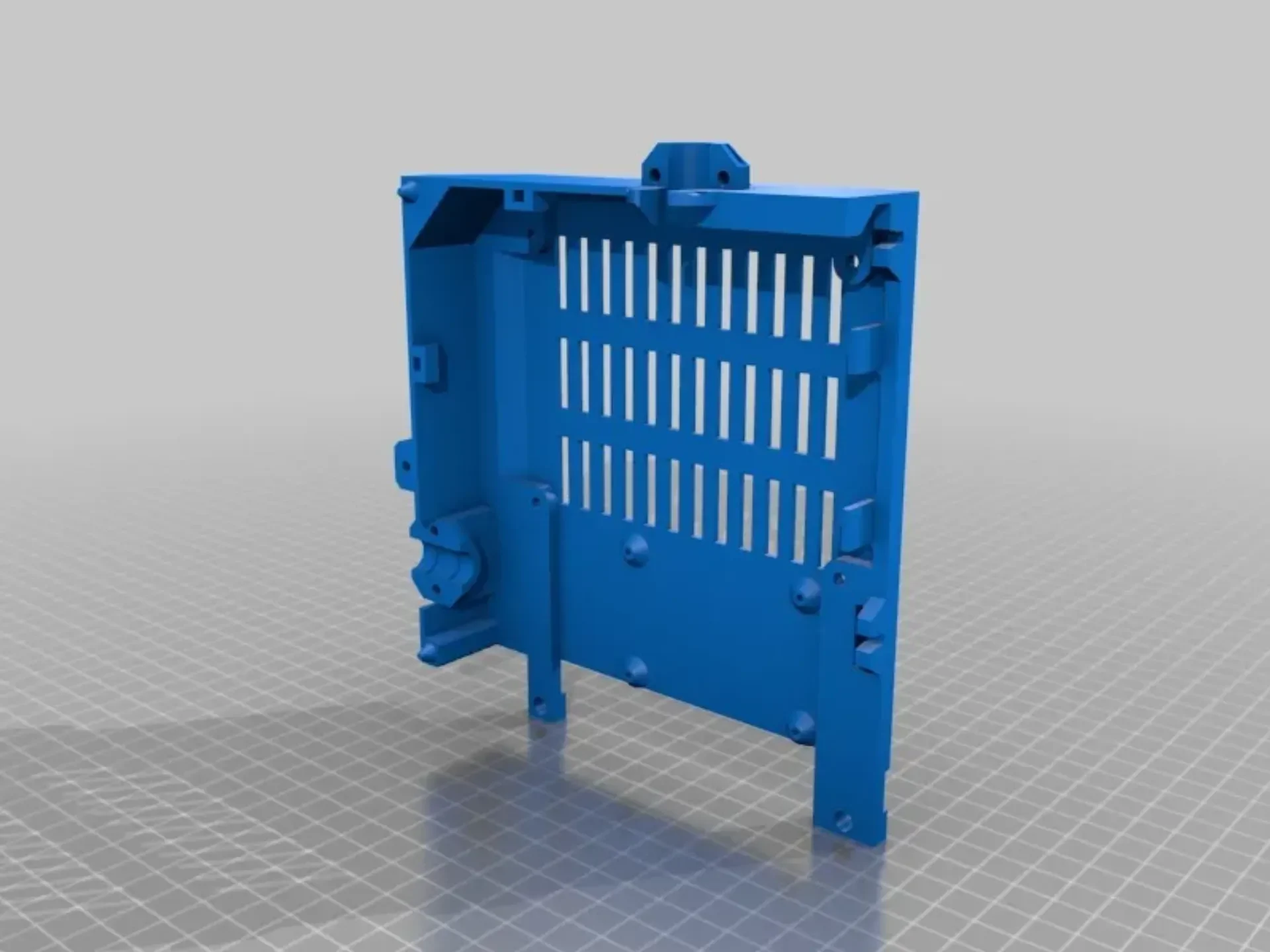

Я сделал клон Prusa i3 mk3 — с материнской платой MKS Gen L, поэтому мне понадобился чехол для нее (также должен работать с платой SKR — хотя я ее не проверял).

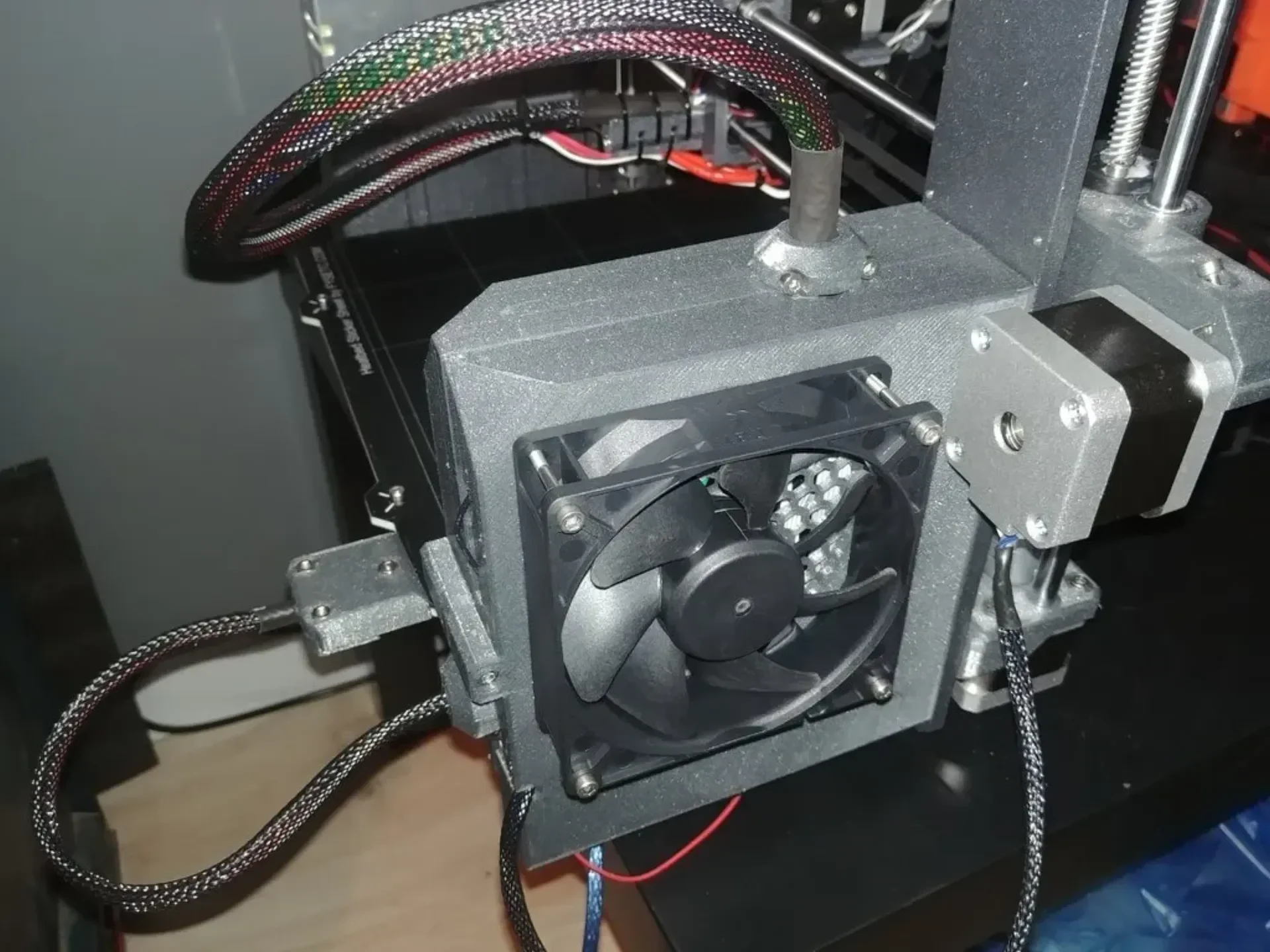

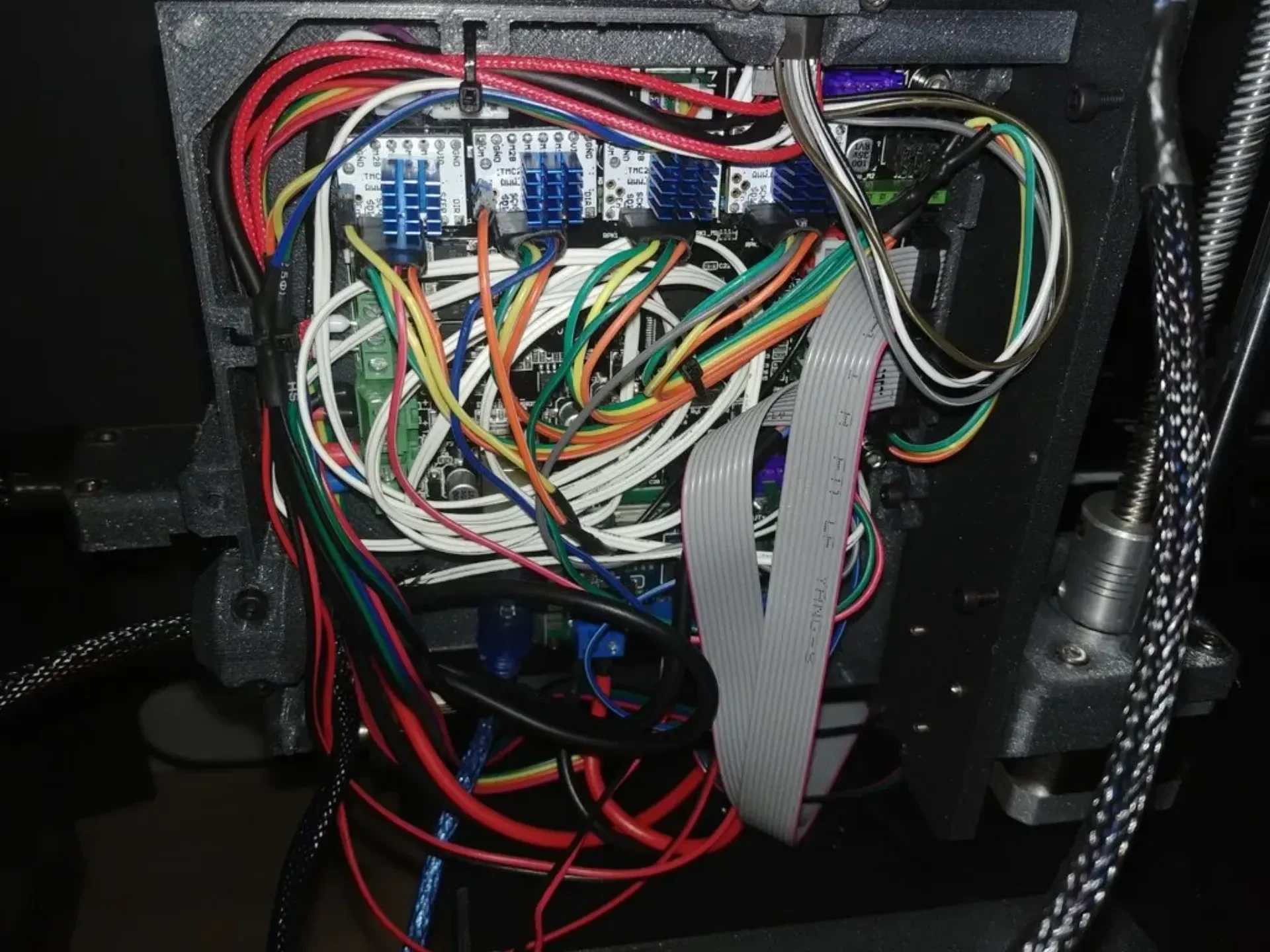

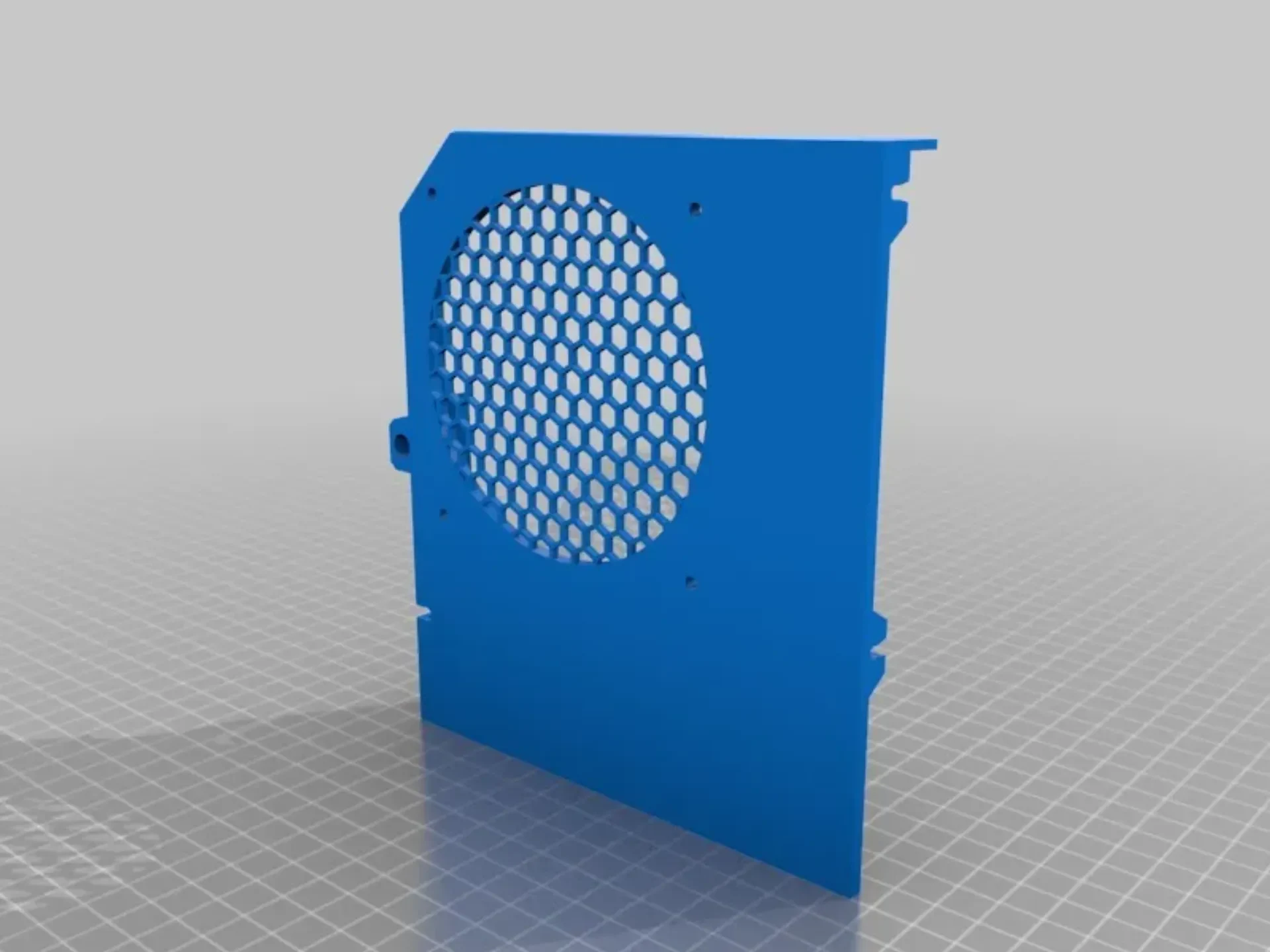

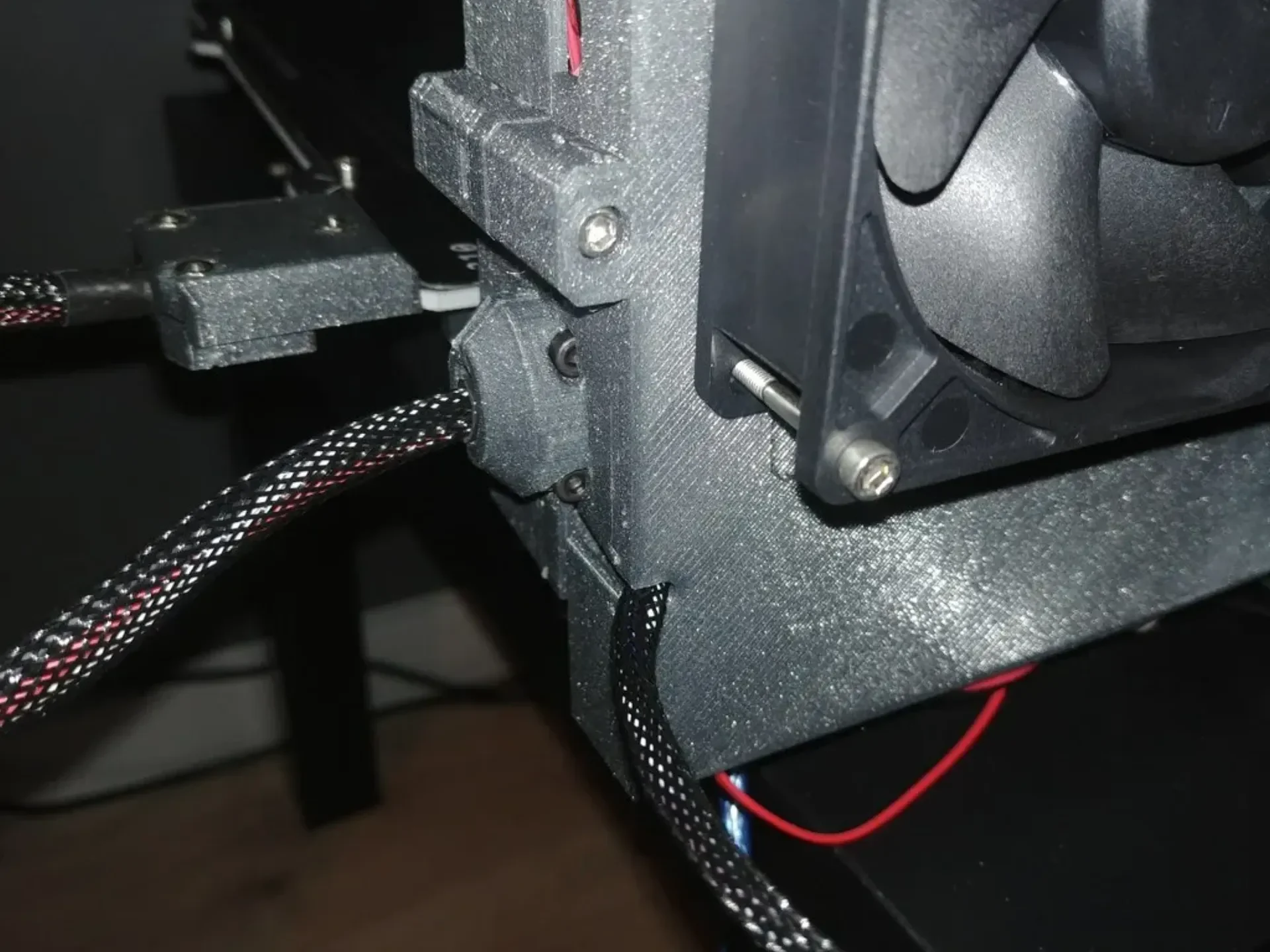

It can contain TMC2130 in SPI with the pins directed upwards, there's plenty of clearance for the X motor (that is mounted to the back in mk3). У меня есть вентилятор 92x92x25 (HA92251V4-A99-A), установленный на нем, чтобы драйверы оставались прохладными — вентилятор буквально не шумит и, вероятно, слабый, но я запускаю принтер в режиме SpreadCycle, поскольку SpreadCycle на 24 В работает тише, чем StealthChop на 12 В (немного преувеличиваю, но удивительно, насколько тихим оказался принтер).

Здесь есть четыре отверстия для винтов, которые могут выглядеть как места для мосфета, но это для печатной платы, которую я сделал, чтобы снизить напряжение с 24 В до 12 В для своих вентиляторов (это плата 60x40 с винтовыми креплениями M2).

I dropped the hinges idea as those were to complex for me to do and I didn't really need them.

Anyways, I hope someone will find it useful. Let me know if you require more information about it.

Настройки печати

Принтер:

ГиперКуб

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Нить:

Фиберолори PETG

Vertigo How I Designed This ===================

In Onshape: https://cad.onshape.com/documents/6ec9d1c44b711230c61b28eb/w/f4a7e64c0d60ac35391b1126/e/38715102342d0d390a6ba209

Категория: Детали для 3D-принтеров
