Корпус блока питания

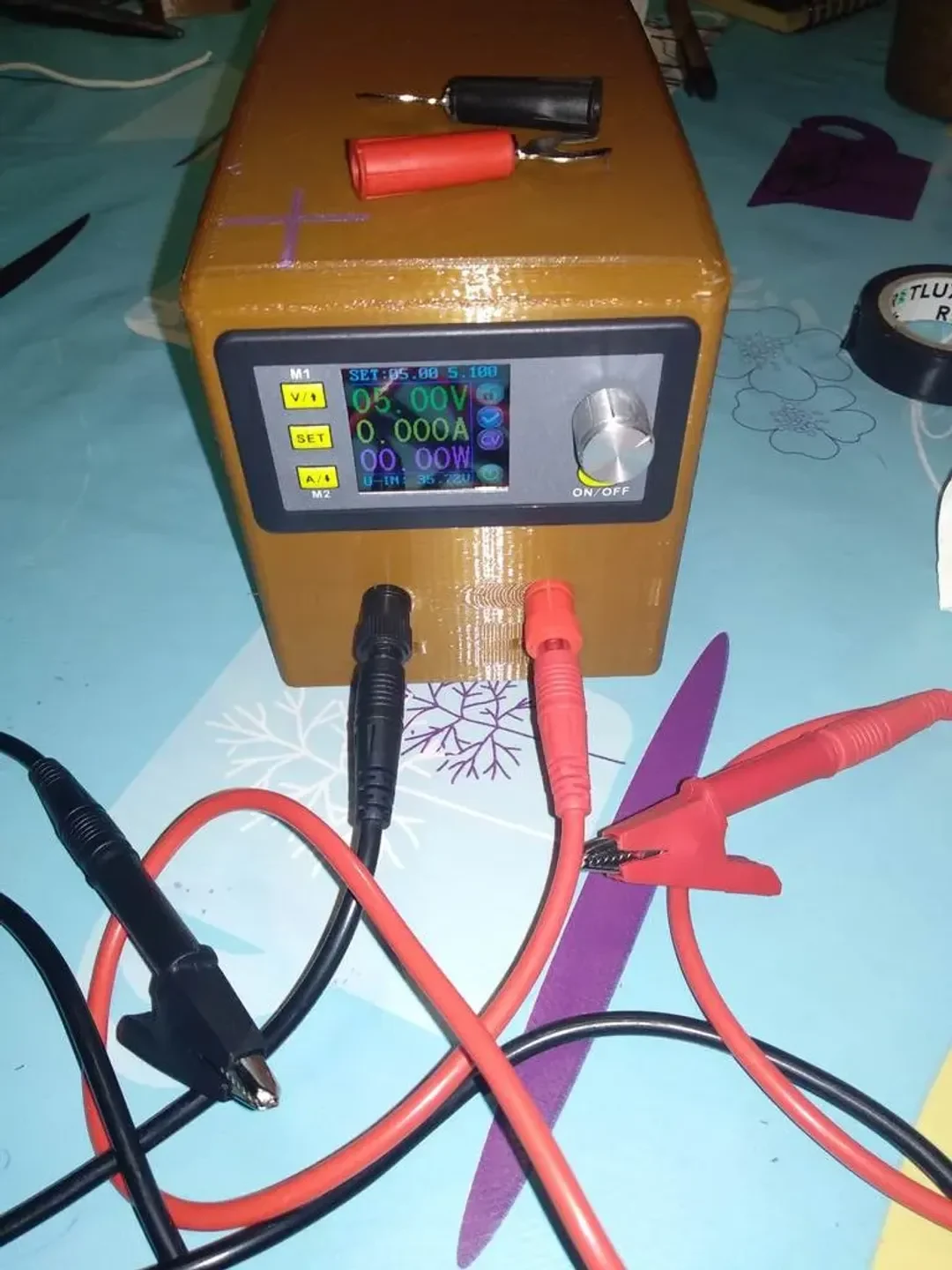

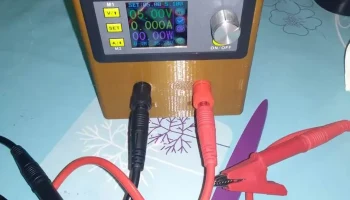

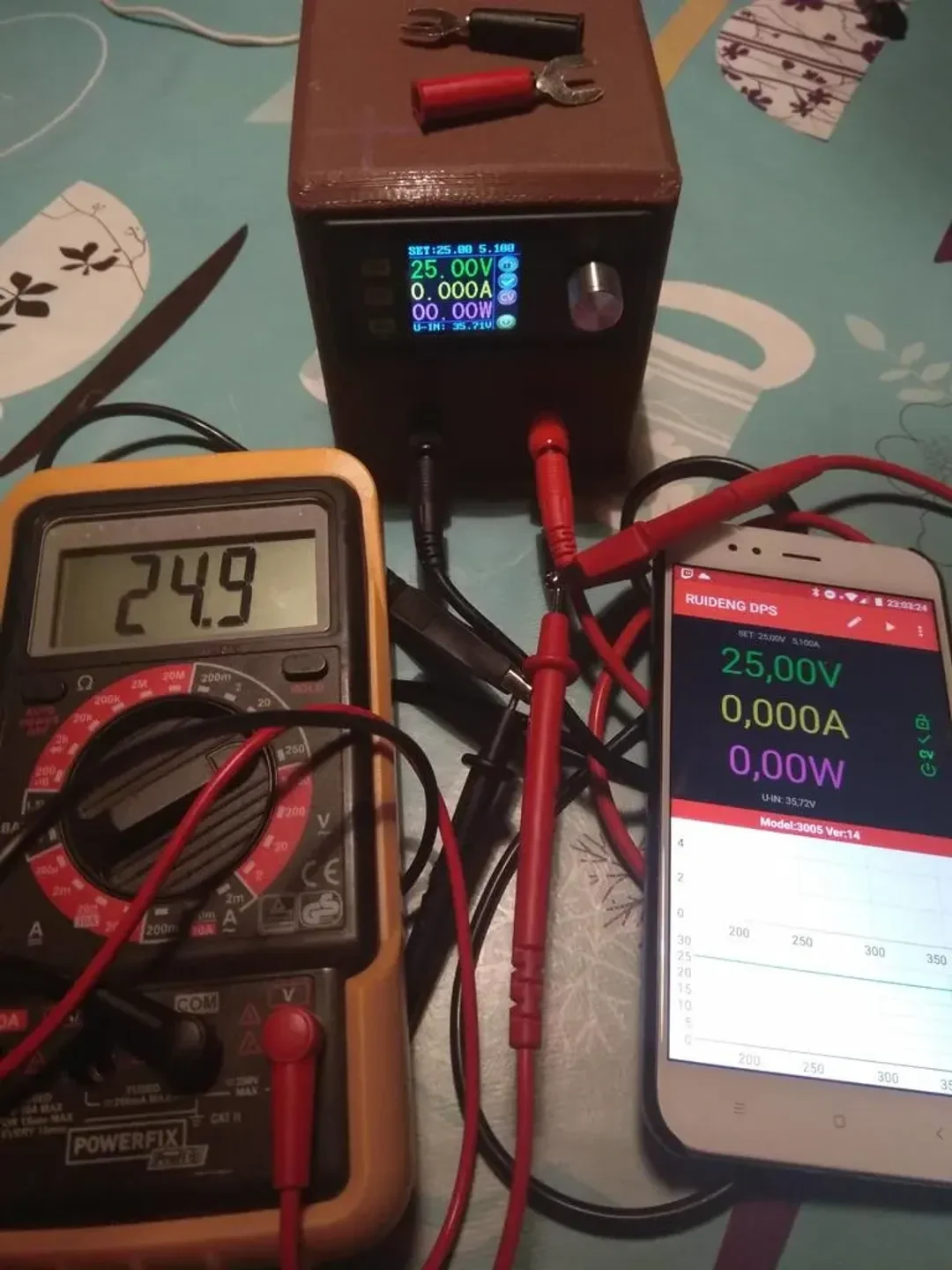

Корпус блока питания для лабораторного блока питания из «китайских» деталей. В моем случае это 0-32 В, 5 А с поддержкой Bluetooth (приложение для Android).

Есть stl Powersuppply_case_complete_do_not_print.stl — он только для полного обзора дела — не распечатывайте этот файл ;-)

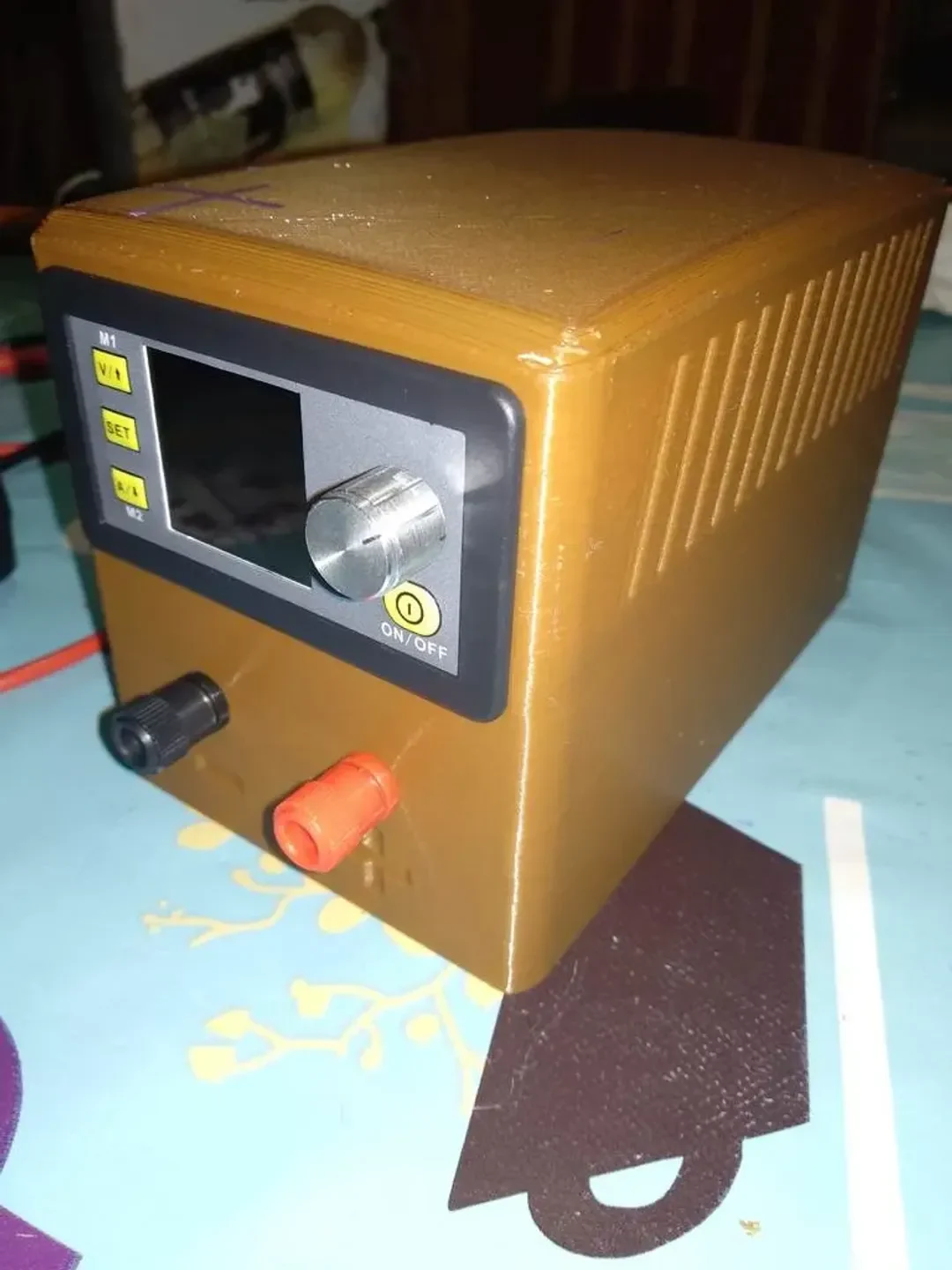

Я напечатал его из коричневого PLA без торговой марки, и он получился как «винтажная» коробка. Так что я называю это винтажным блоком питания, возможно, закругленные углы придавали винтажный вид :-)

Распечатать инструкции
Категория: Обзор электроники

Корпус блока питания для лабораторного блока питания из «китайских» деталей. В моем случае это 0-32 В, 5 А с поддержкой Bluetooth (приложение для Android).

Есть stl Powersuppply_case_complete_do_not_print.stl — он только для полного обзора дела — не распечатывайте этот файл ;-)

Я напечатал его из коричневого PLA без торговой марки, и он получился как «винтажная» коробка. Так что я называю это винтажным блоком питания, возможно, закругленные углы придавали винтажный вид :-)

Настройки печати

Бренд принтера: Creality

Принтер: CR-10

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,25

Заполнение: 15

Нить: Gembird PLA, коричневая.
Примечания:

Отверстия в оболочке для компонентов «большие», поэтому печатать следует с опорами, но в моем случае перемычка работает нормально, поэтому я напечатал без опор.

Пост-печать

Просто подпиливание/снятие заусенцев. Часть корпуса сильно деформируется, но это совсем не проблема. Вам следует попробовать печатать в перевернутом виде с большим количеством подставок, возможно, результат будет лучше.

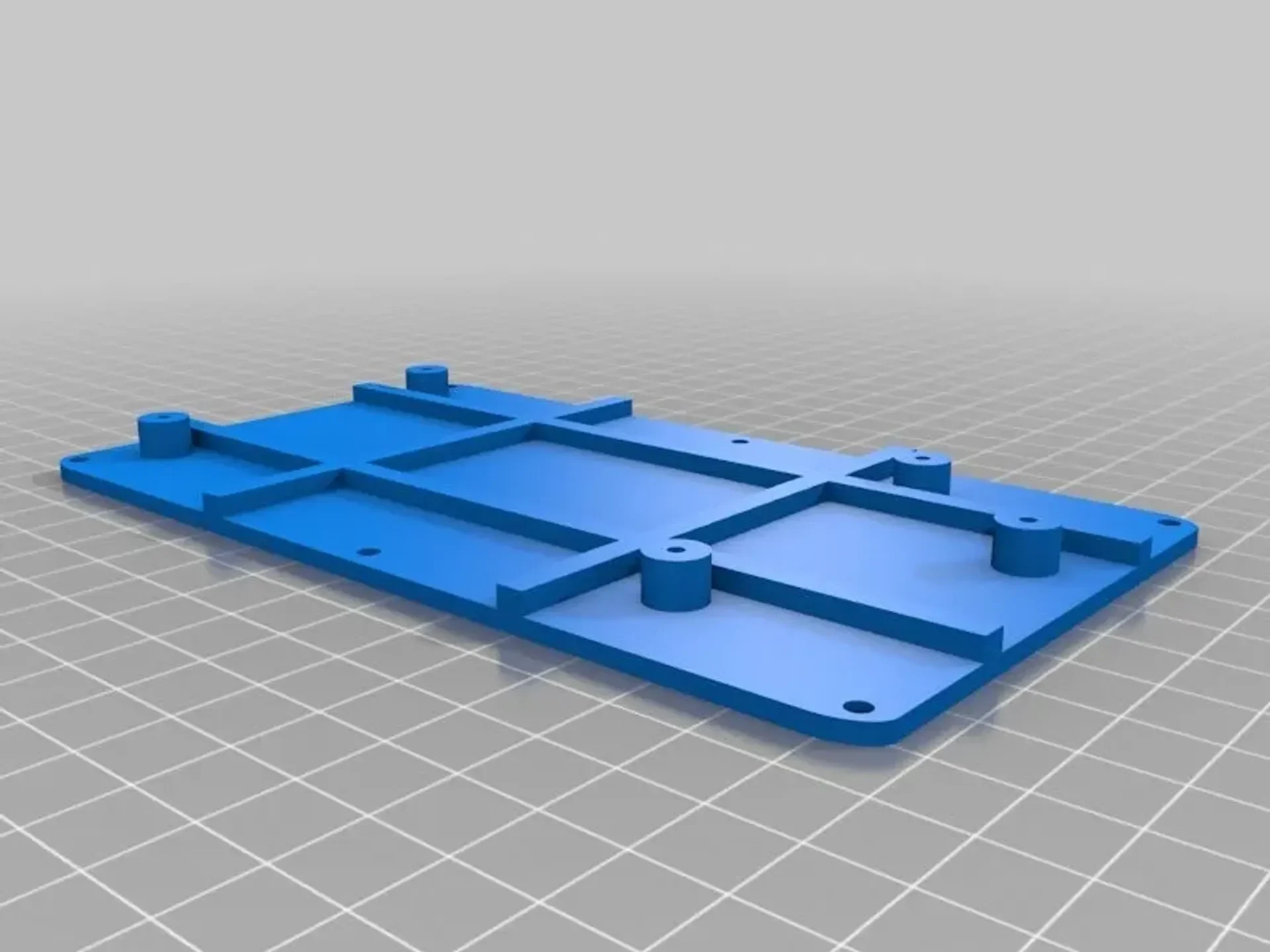

Для крепления компонентов используйте запасные винты — отверстия диаметром 3 мм.

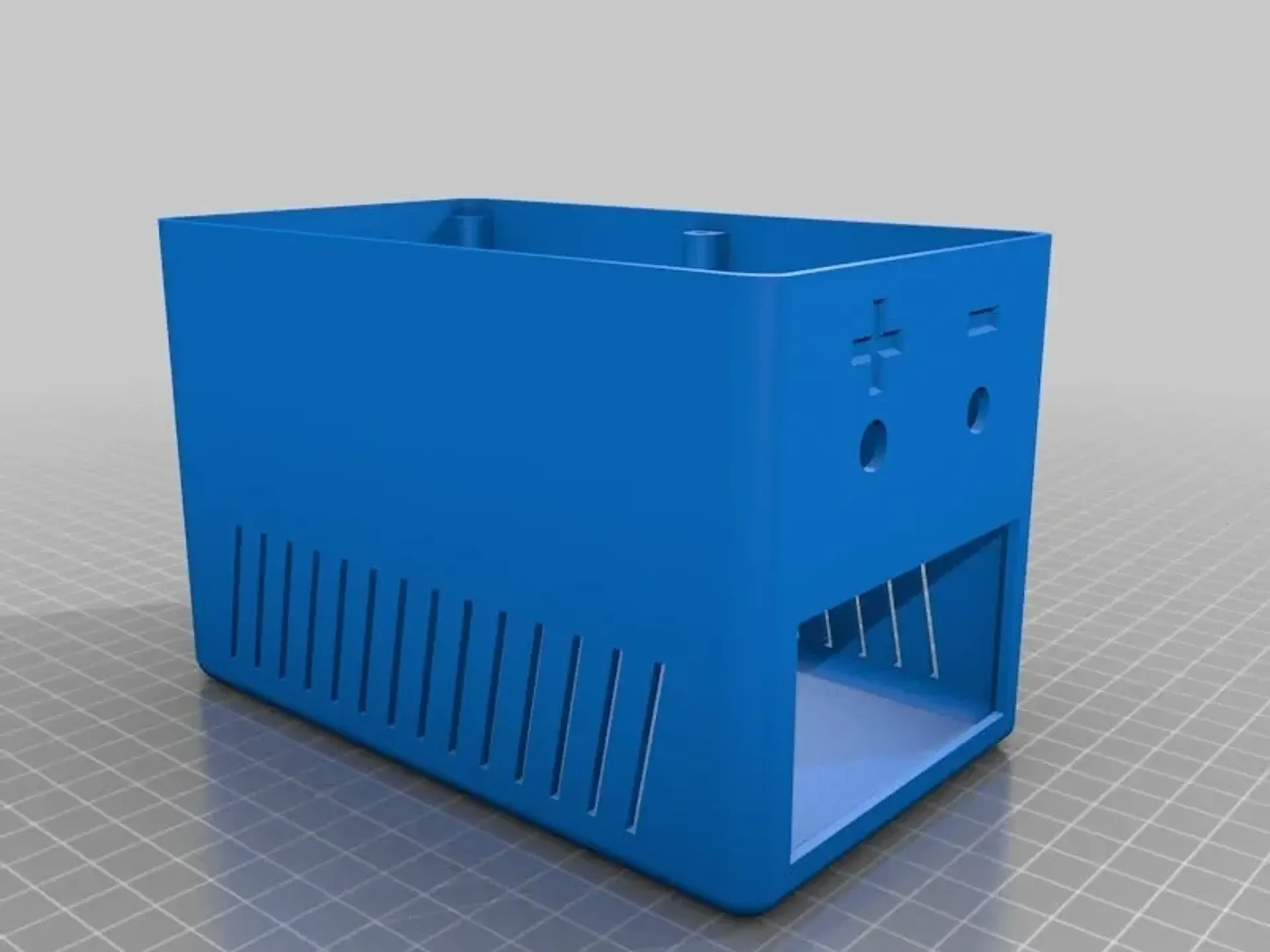

Как я это разработал

Измерил компоненты и повозился в Tinkercad.

https://www.tinkercad.com/things/e7ovzq23rTa

Пользовательский раздел

Детали электроники

Список электронных компонентов для сборки такого же блока питания. Существует больше версий досок, поэтому, если вы выберете другую, то я выберу другую, отверстия или размеры должны отличаться!

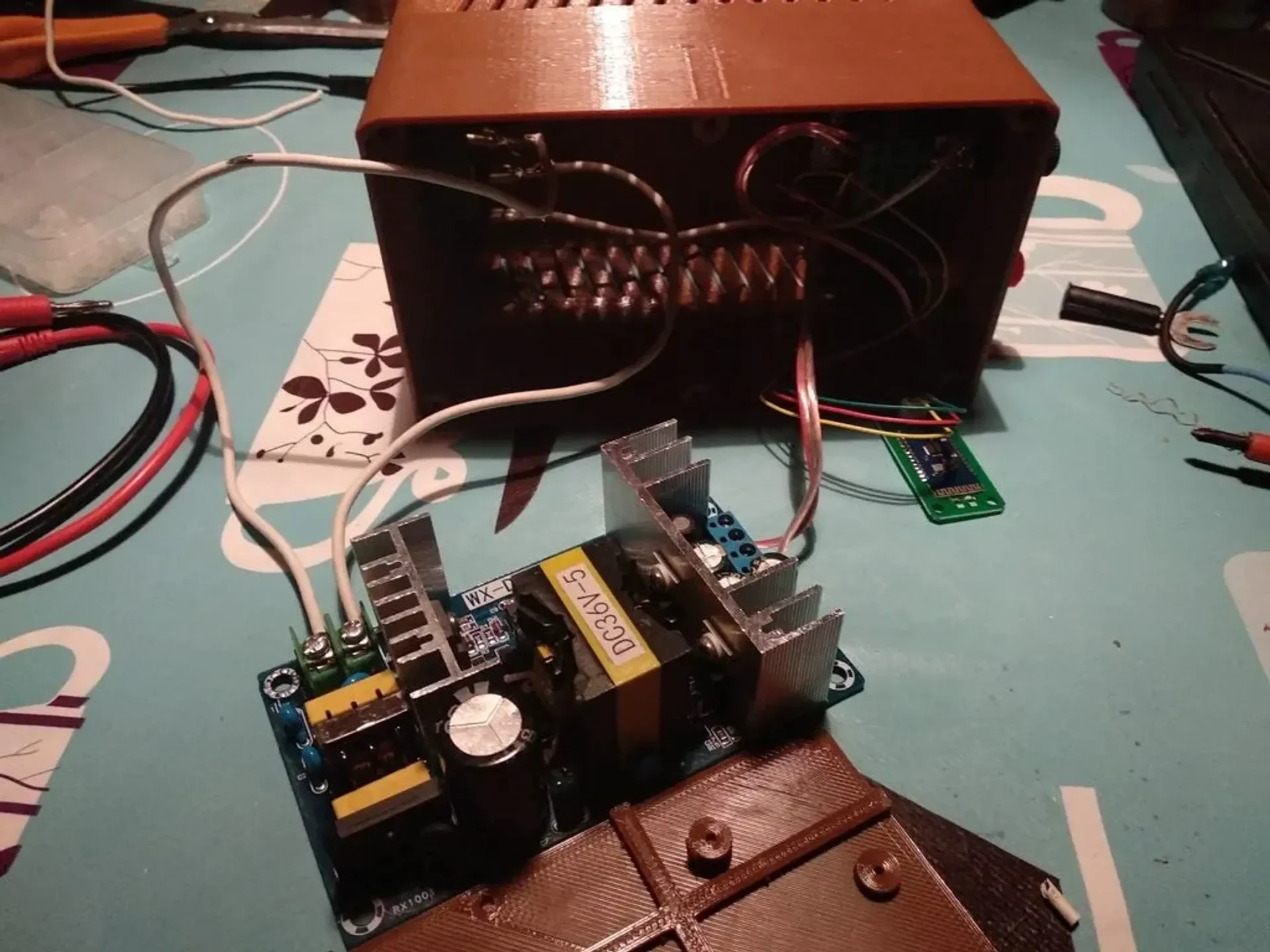

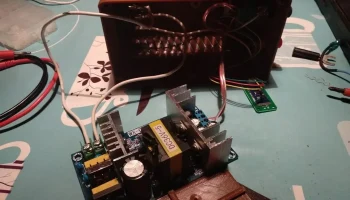

Плата питания:
https://www.banggood.com/36V-180W-AC-DC-Switching-Power-Supply-Board-High-Power-Industrial-Power-Supply-Module-p-1111658.html?rmmds=myorder&cur\_warehouse=CN

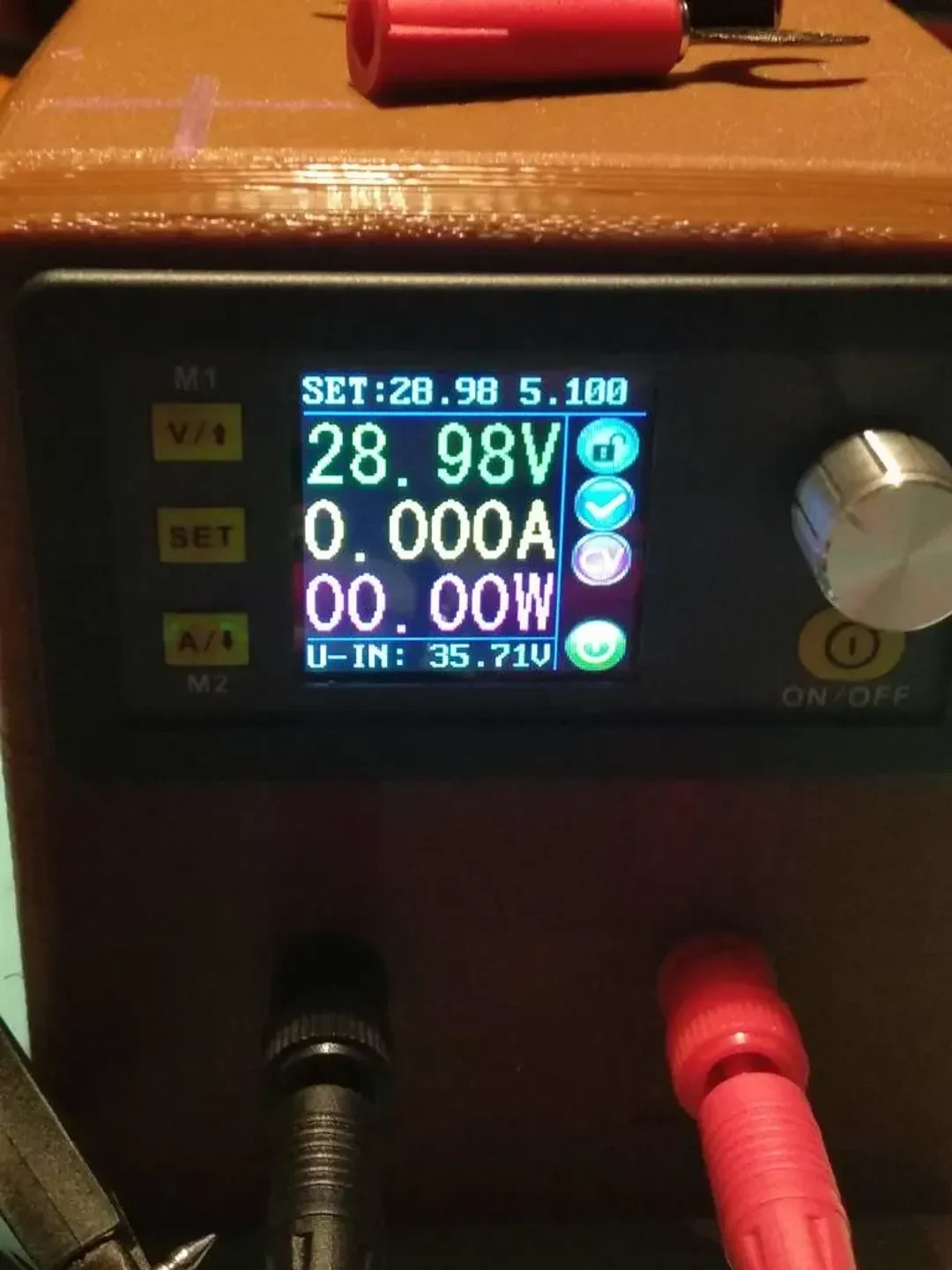

Понижающий преобразователь питания:
https://www.banggood.com/RD-DPS3005-32V-5A-Communication-Function-Constant-Voltage-Current-Step-down-Power-Supply-Module-Buck-Voltage-Converter-LCD-Voltmeter-p-1161595.html?rmmds=myorder&ID=514816&cur\_warehouse=CN

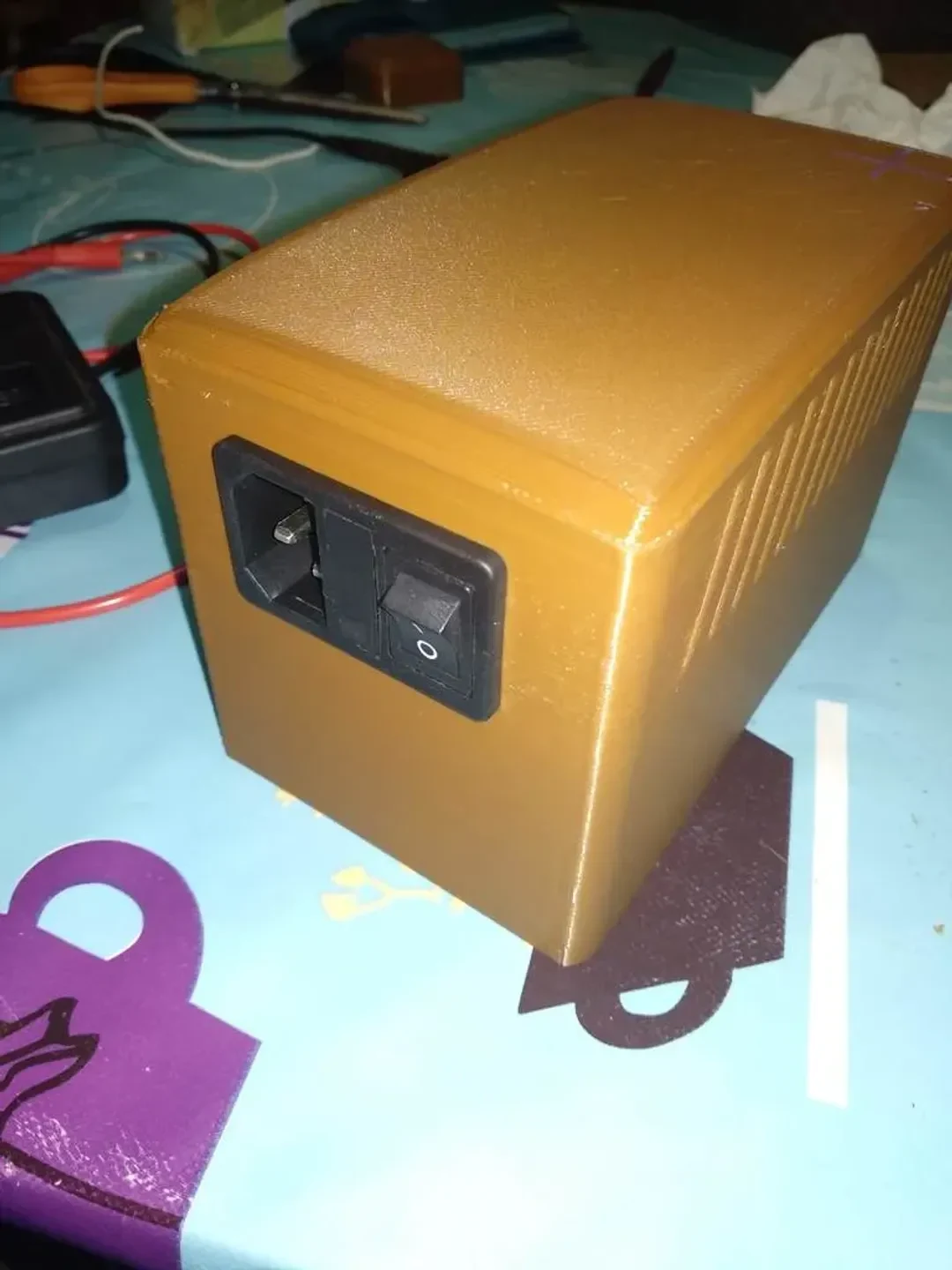

Разъем питания:
https://www.banggood.com/250V-15A-AC-3-in-1-Fuse-Power-Supply-Socket-Connector-Rocker-Switch-p-1145927.html?rmmds=myorder&cur\_warehouse=CN

Банановые вилки:
https://www.banggood.com/P1041B-6-in-1-1M-4mm-Banana-to-Banana-Plug-Test-Lead-kits-Alligator-Clip-Clamp-p-1254539.html?rmmds=myorder&cur\_warehouse=CN

Разъемы типа «банан»:
https://www.banggood.com/DANIU-10-Pairs-4mm-Terminal-Banana-Plug-Socket-Jack-Connectors-Instrument-Light-Tools-Black-and-Red-p-1046083.html?rmmds=myorder&cur\_warehouse=CN

Android-приложение

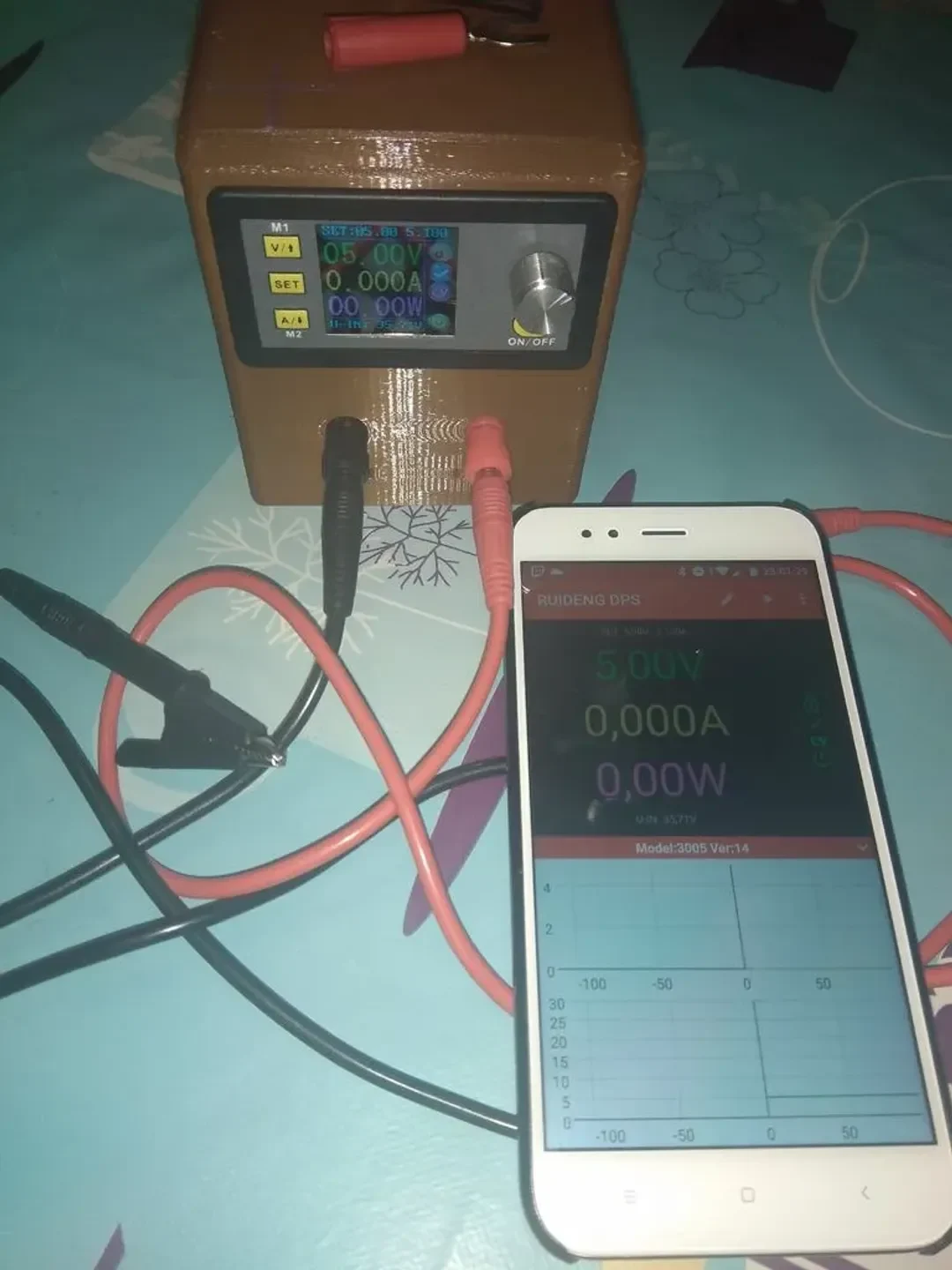

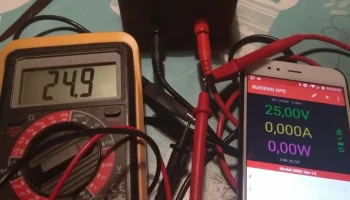

Понижающий преобразователь (передняя часть дисплея), который я заказал, поставлялся с модулем Bluetooth. Он работает с этим приложением для Android. Сопряженный контакт был 1234.

https://play.google.com/store/apps/details?id=com.eziosoft.ruidengdps

Компоненты проводки

Схема подключения в комплект не входит — она проста как F. Но если кому-то понадобится, выложу схему, как соединить все детали.

Есть сеть! Я не несу ответственности за любые травмы, если вы пытаетесь собрать такое же устройство и не знаете, что делаете!
