Кейс Tiny Whoop 65 мм

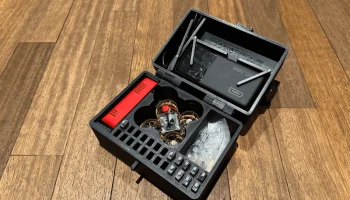

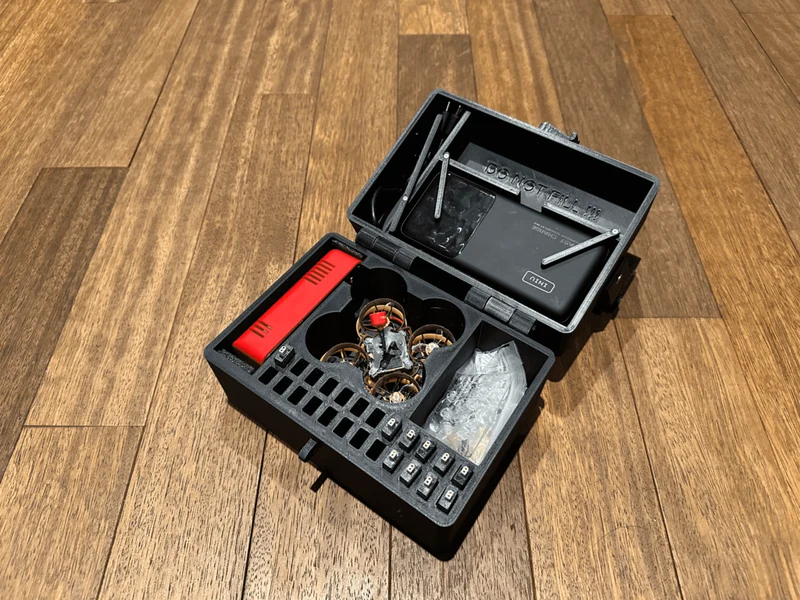

Этот универсальный кейс предназначен для ношения вашего дрона 65 мм, дополнительной рамы, до 24 аккумуляторов 1s, зарядного устройства, блока питания и других небольших предметов. части надежно. Он создан для удобной транспортировки и предлагает несколько вариантов переноски в соответствии с вашими предпочтениями. Для футляра требуется около 600 г нити с рекомендуемым заполнением 15 %, а печать занимает около 18 часов. Сборка проста и займет не более 30 минут.

Варианты переноски
Зажим для ткани: прикрепите ткань или ремни к чехлу, чтобы можно было легко носить его одной рукой. Этот метод экономит место и обеспечивает компактное хранение.
Крепление к кольцу: закрепите кольца на корпусе, чтобы прикрепить ремень, регулируемый для ношения на руке или на плече. Обратите внимание, что кольца слегка выступают, что может затруднить штабелирование.

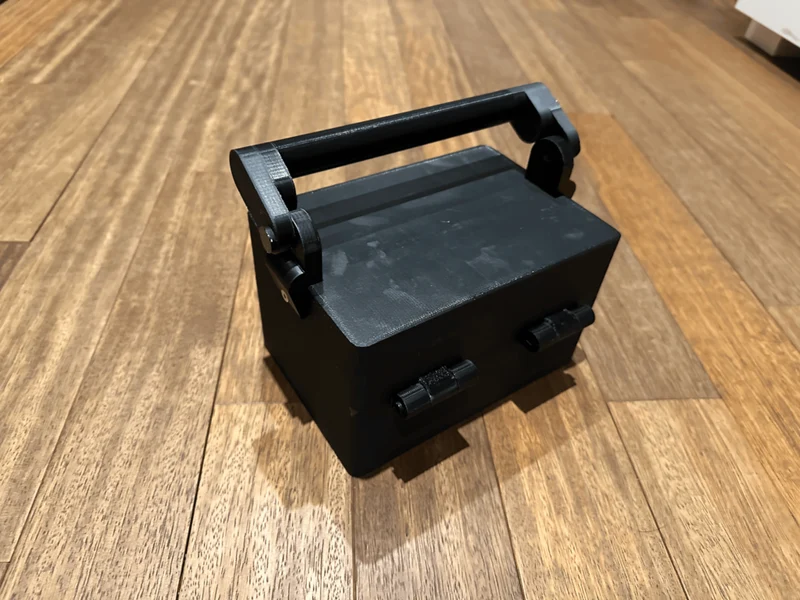

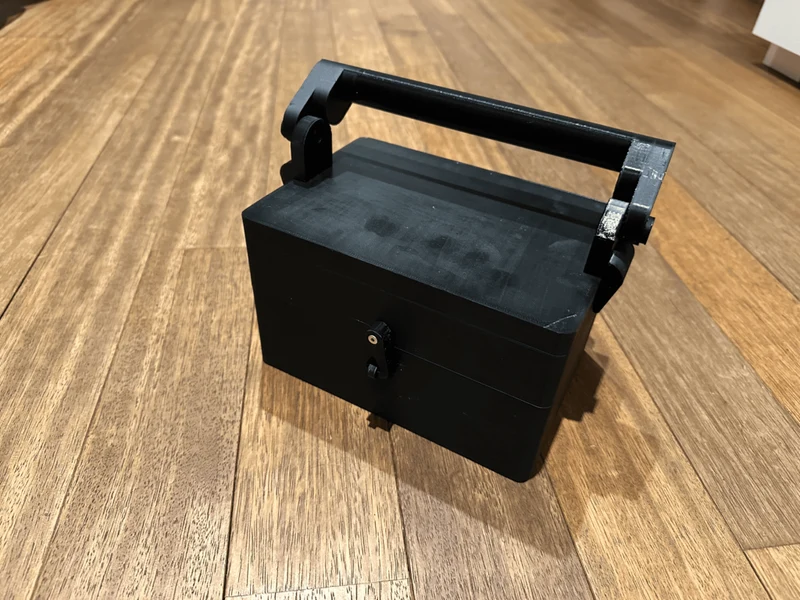

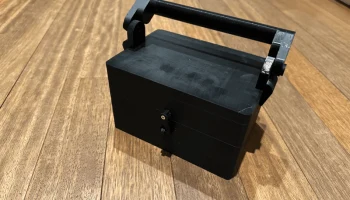

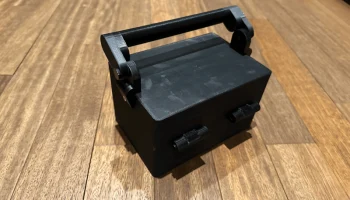

Жесткая пластиковая ручка: для удобной переноски используйте прилагаемую жесткую пластиковую ручку. Ручку можно сложить, чтобы минимизировать пространство, хотя она занимает больше места, чем другие варианты.
Организация файлов

Цифровые файлы организованы в три основные папки: одна для файлов .stl, одна для файлов .f3d и специальная папка для пользователей BambuLab с файлами 3mf и gcode, адаптированными к моим предпочтительным настройкам. Внутри них вы найдете подпапки «Параметры ручки» и «Мелкие детали» (все необходимое, при этом «Исправить короткое замыкание» и «Закрепить» необходимо в дубликатах). Пользователям BambuLab следует ра��печатать таблички «WhoopUpper», «WhoopLower», «SmallParts» и одну табличку «HandleOption».

Требуемые материалы
Винты: 3x M2x7-10, 1x M3x12-14.
Печатные детали: 1x «WhoopUpper», 1x «WhoopLower», 2x «Pin», 2x «FixShort», 1x «FixLong», 1x «Lock».
Материалы ручек
Общее для всех: 2 винта M4x10-12.
Зажим для ткани: ткань или ремень, 2 шайбы.
Кольца: Ремешок, 2x «Кольцо»
Жесткая пластиковая ручка: включена в файл Handle.step — 1x «HandleUpper», 2x «HandleLower», 2x «HandlePin».
Рекомендации по печати
Поддержка необходима для WhoopUpper, WhoopLower и HandleUpper.
Для крупных деталей используйте поля, чтобы предотвратить деформацию.
Выбирайте наполнитель Gyroid на 15-20% для оптимальной прочности.
PETG рекомендуется из-за его долговечности, хотя PLA может быть лучше для принтеров, склонных к деформации.
Инструкции по сборке
Убедитесь, что все вращающиеся детали («Зафиксировать []», «Зафиксировать») могут без сопротивления закрепить винты.
Что касается «Lock», прикрепите его к «WhoopUpper» с помощью винта M3, убедившись, что фаска обращена к винту, не перетягивая его.
Прикрепите «FixLong» аналогичным образом, используя винты М2.
Детали FixShort крепятся к длинной внутренней стенке винтами М2 фасками к винтам.
Для шарнира совместите «WhoopUpper» и «WhoopLower» и вставьте «Pin» снаружи, убедившись, что большие концы обращены наружу. Последняя часть может потребовать дополнительной силы или легкого удара молотком.
Установка ручки (опционально)
Для зажима для ткани разрежьте ткань и проделайте отверстия, закрепив ее винтами M4 и шайбами на «WhoopUpper».
Кольца закрепите винтами M4 и закрепите на ремешке.
Для ручки из твердого пластика прикрепите «HandleLower» винтами M4, выровняйте «HandleUpper» и вставьте «HandlePin», возможно, для надежной фиксации потребуется забить молотком.
Вспенивание (по желанию)
Слева и справа в гнезде для зарядного устройства есть немного места, я бы рекомендовал добавить немного пены с левой и правой стороны, чтобы избежать тряски. Просто вырежьте нужный размер и приклейте его двусторонним скотчем.
Возможно, вы захотите сделать то же самое для слота Power Bank.
Поддержите мою работу

Этот дизайн, как и другие мои творения, предлагается бесплатно, но мы очень ценим вашу поддержку. Если вы найдете этот случай полезным, пожалуйста, рассмотрите возможность поддержать мою работу через социальные сети или пожертвованиями. Спасибо!

Твиттер: @N0rmalOne

PayPal: paypal.me/davidpeters2

Лицензия

WhoopCase © Дэвида Питерса, 2024, действует под лицензией CC BY-NC-SA 4.0.
