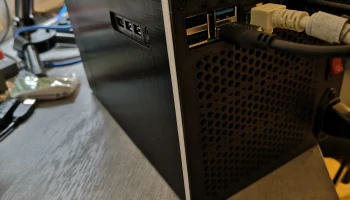

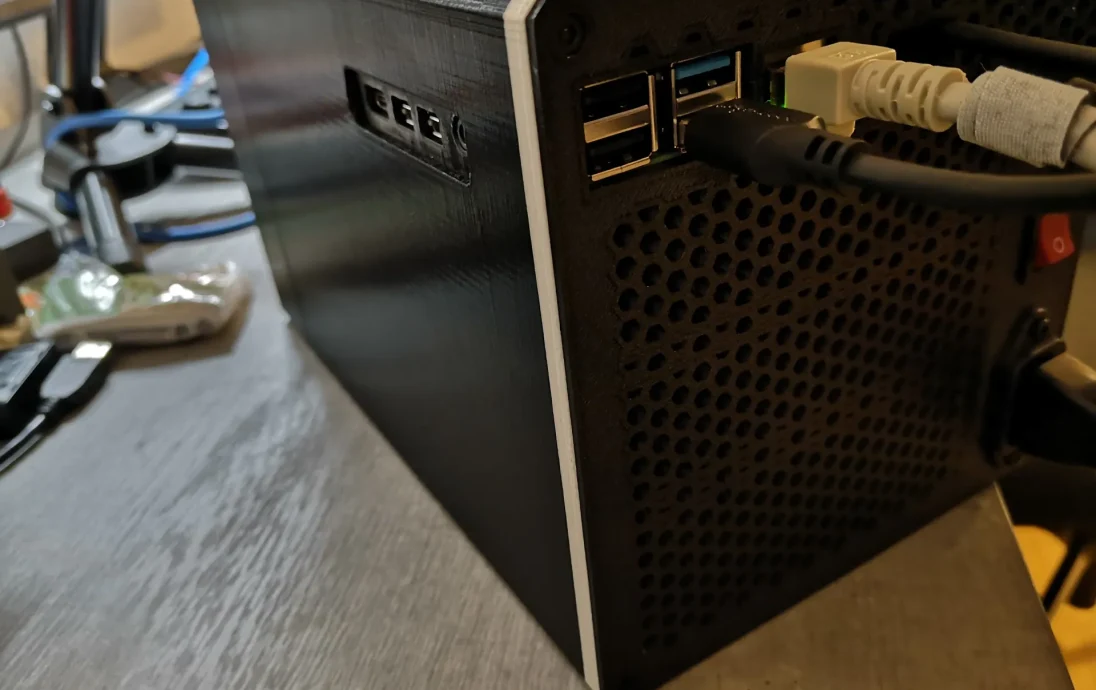

Raspberry Pi 4 NAS с двумя отсеками 3,5 дюйма

Особенности
2 места для 3,5-дюймовых жестких дисков, подключенных через USB3 к Raspberry Pi.
Размещение вентилятора 140x25 мм спереди для эффективного охлаждения Raspberry Pi и жестких дисков.
Внутренний источник питания 5 В/12 В

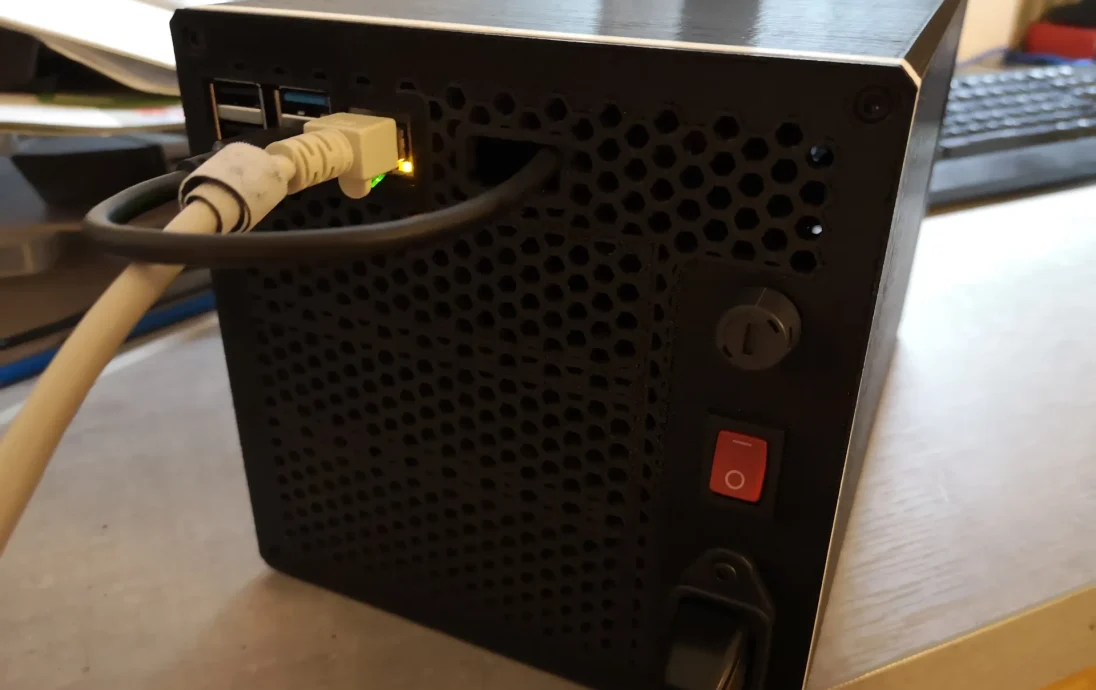

Главный выключатель питания и предохранитель доступны на задней панели устройства.
Спецификация материалов
3D-печатные детали
1x ГРИЛЬ
1x ЖИЛЬЕ
1x СТОЙКА
Электроника
1x Raspberry Pi 4 модель B [RPI]
2 адаптера USB3-to-SATA с входом 12 В (Poppstar Festplatten-Adapter (USB 3.1 Gen 1 Typ A) Sata USB Kabel für externe Festplatten)
1x вентилятор 140x25 мм [ВЕНТИЛЯТОР]
1x Промышленный блок питания 54 Вт, 6 А, 5/12 В (MEANWELL RD-50A) [PSU]
1x предохранитель 5x20 мм (LITT 02181.25MXP)
1x держатель предохранителя (держатель предохранителя FPG1 ø5x20 мм) [FUSE_HOLDER]
1x кулисный переключатель питания (RND 210-00553) [ПЕРЕКЛЮЧАТЕЛЬ]
1x вилка C14 (встроенная вилка C14 для холодного устройства KES 1 S) [POWER_PLUG]
2 разъема постоянного тока, внутренний диаметр 1,4 мм, внешний диаметр 3,4 мм (NES/J 135)
Аппаратное обеспечение
4 болта M3x20 мм
6 болтов М3х12 мм
4 болта M3x8 мм
8x гайка M3
4 шайбы М3
4 болта M2x8 мм
4 гайки М2
4 стандартных винта для компьютерного вентилятора (не знаю ссылку)
4 круглые резиновые ножки диаметром 22 мм.
Инст��укции по сборке
Печать
Решетка печатает лицевой стороной вниз на печатной платформе, поэтому в каждом углу требуется внутренняя опора для гаек.
Отпечаток корпуса с краем, соприкасающимся с решеткой внизу на печатной платформе, также требует опоры в каждом углу для гаек, используемых для сборки стойки. Поля могут быть полезны, чтобы уменьшить наматывание этой части.
Стойка печатает задней частью устройства вниз на печатной платформе (где будут находиться все разъемы), для этого требуется опора печатной платформы в каждом углу для отверстий под болты.
Используйте ПЭТ или другой термостойкий материал (ПЛА не подходит, так как длительное воздействие температур выше 40°C приводит к разрушению материала).
Учитывайте усадку материала! В моем случае я напечатал размеры X и Y с масштабом 100,4% для всех трех деталей, используя Prusa PETG.
Сборка
Запрессуйте 4 гайки М3, по одной в каждом углу ГРИЛЯ, это немного сложно, потому что они проникли изнутри, используйте болт, чтобы хорошо вдавить их в фитинг.
Запрессуйте 4 гайки M3 в каждом углу КОРПУСА.
Прикрепите ВЕНТИЛЯТОР к ГРИЛЮ, используя 4 винта для вентилятора. Убедитесь, что кабель находится с правой стороны ГРИЛЯ, если смотреть внутрь устройства (нижняя часть ГРИЛЯ обозначена двумя круглыми углублениями для резиновых ножек).
Прикрепите КОРПУС к ГРИЛЮ, используя 4 болта M3x12.
Прикрепите блок питания к стойке с помощью 4 шайб M3 и 4 болтов M3x8.
Запрессуйте 4 гайки M2 в верхней части СТОЙКИ, изнутри в месте установки RPI.
Установите RPI на СТОЙКУ.
Подключите электронику (см. раздел ниже).

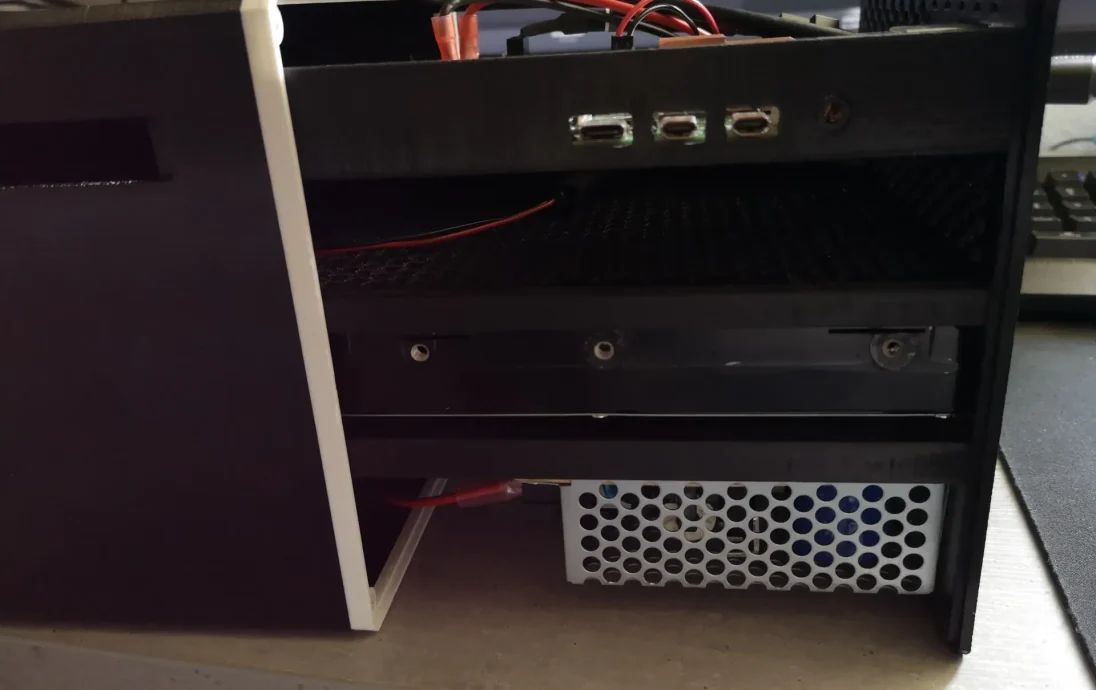

Поместите жесткие диски в слоты RACK.

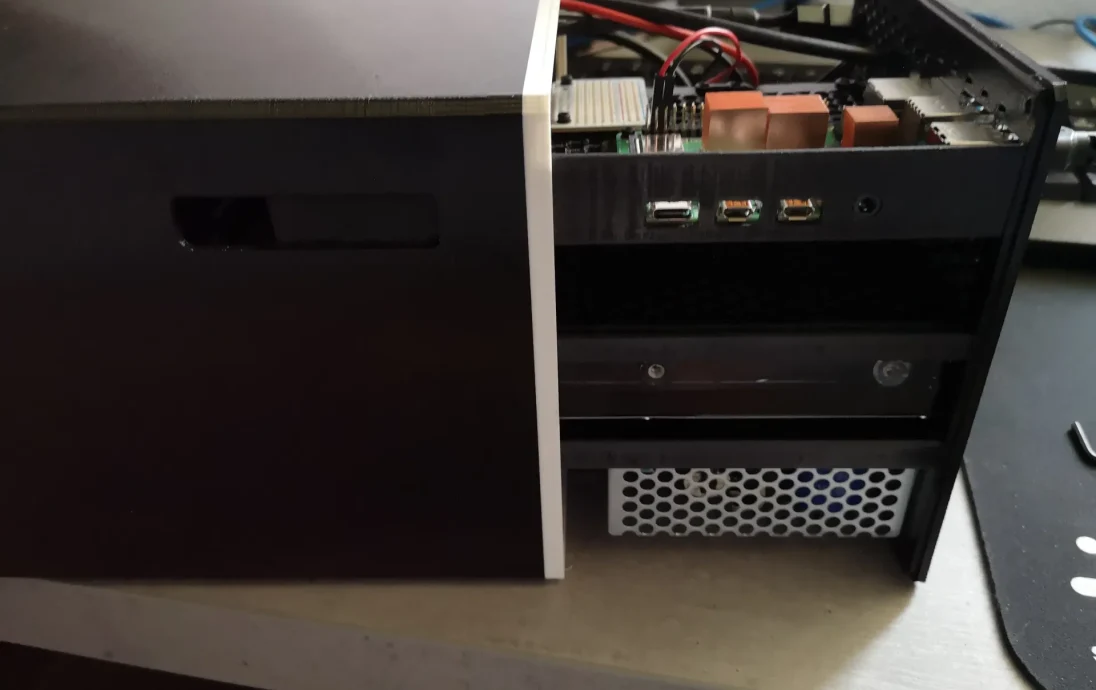

Вставьте СТОЙКУ в КОРПУС.

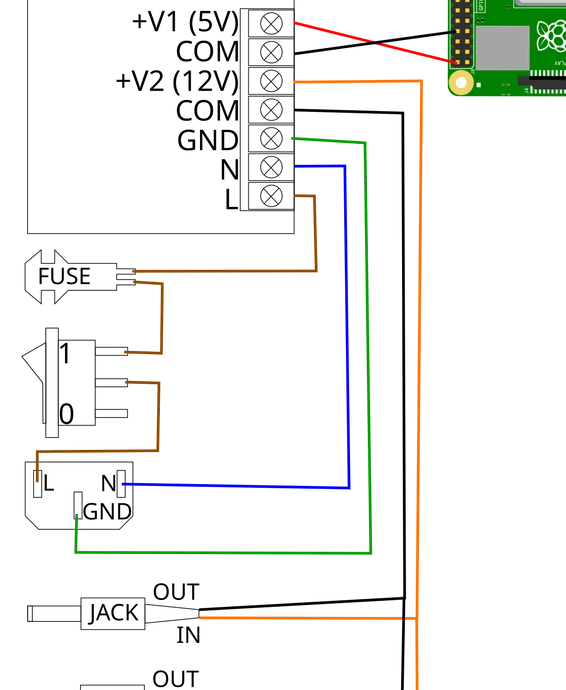

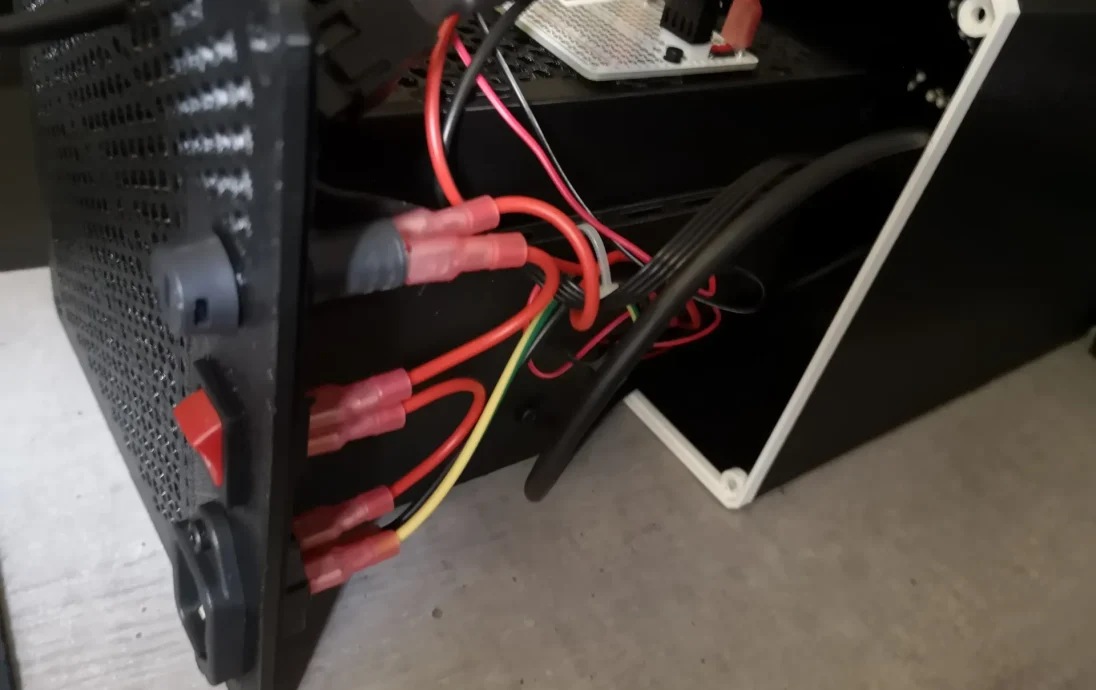

Электропроводка

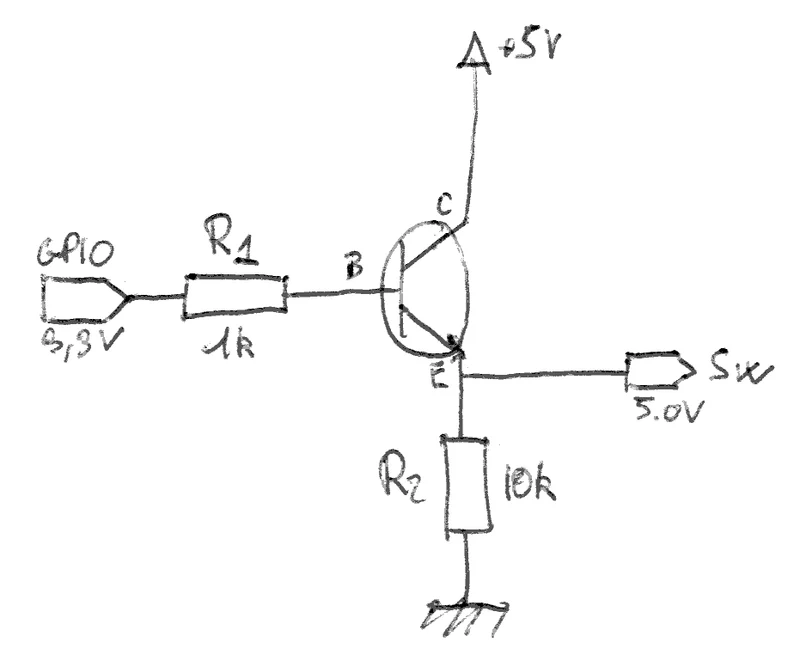

Дополнительная схема драйвера вентилятора (может работать с Vcc = 5 В или Vcc = 12 В):
