Плоский складной чехол с принтом для Raspberry Pi Zero 2 W

Чехол для быстрой печати для Raspberry Pi Zero 2 W.

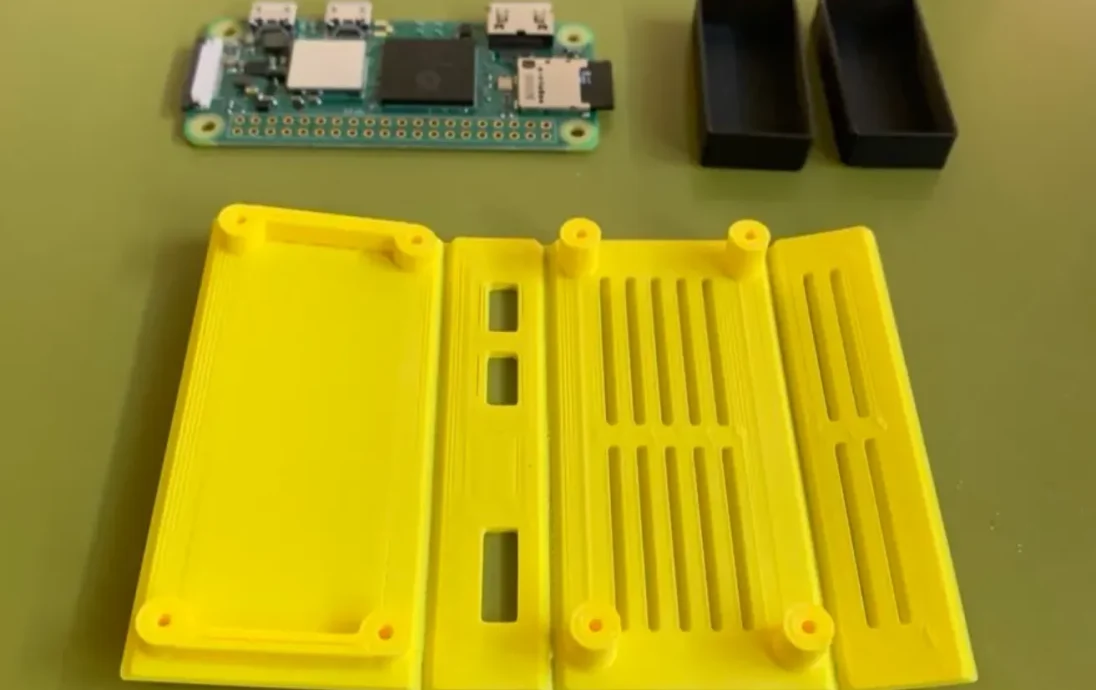

Zero 2 W — отличная маленькая рабочая лошадка, но кому нужна голая плата? Накройте его этим минимальным чехлом. Этот футляр в основном напечатан в плоском виде с линиями сгиба, позволяющими ему сгибаться вокруг Пи. Есть две торцевые заглушки, которые плотно прилегают к концам и фиксируют все это на месте.

Плоская печать означает, что поверхность готового продукта представляет собой текстуру слоя, а не характерную текстуру линии слоя 3D-печати. На листе PEI или гладкой стеклянной подставке он выглядит впечатляюще и искусственно.

Примечание. Он был протестирован на совместимость с Raspberry Pi Zero 2 W, но, вероятно, подойдет и к другим моделям Zero. Если у вас другая модель Zero, она может не совпадать в точности.

Нить

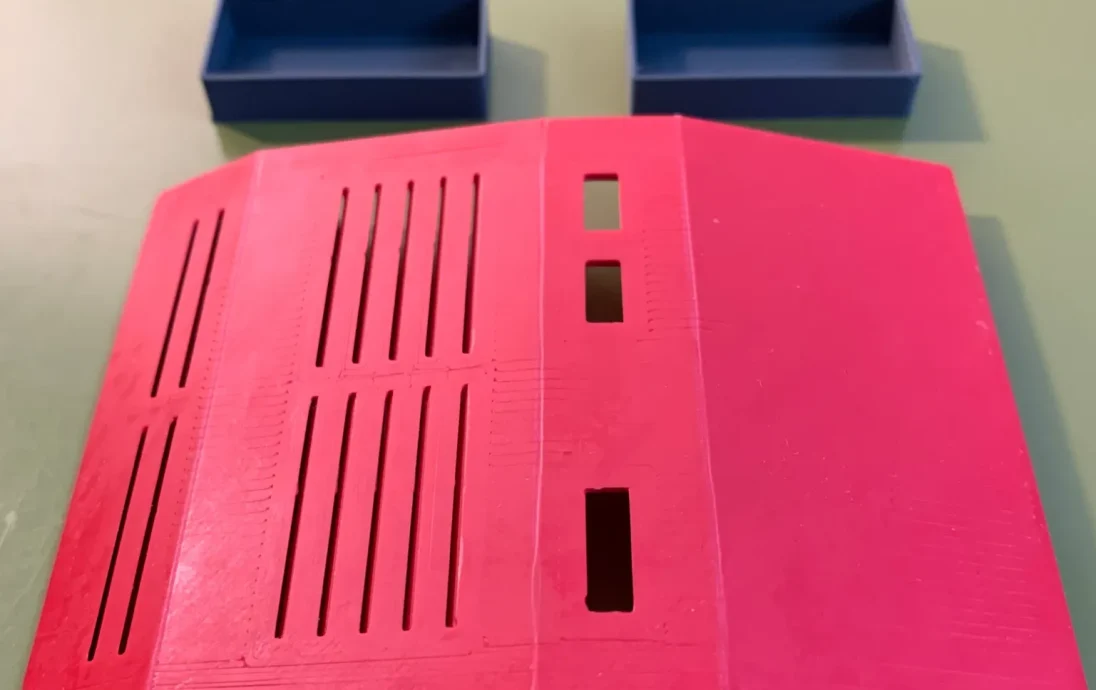

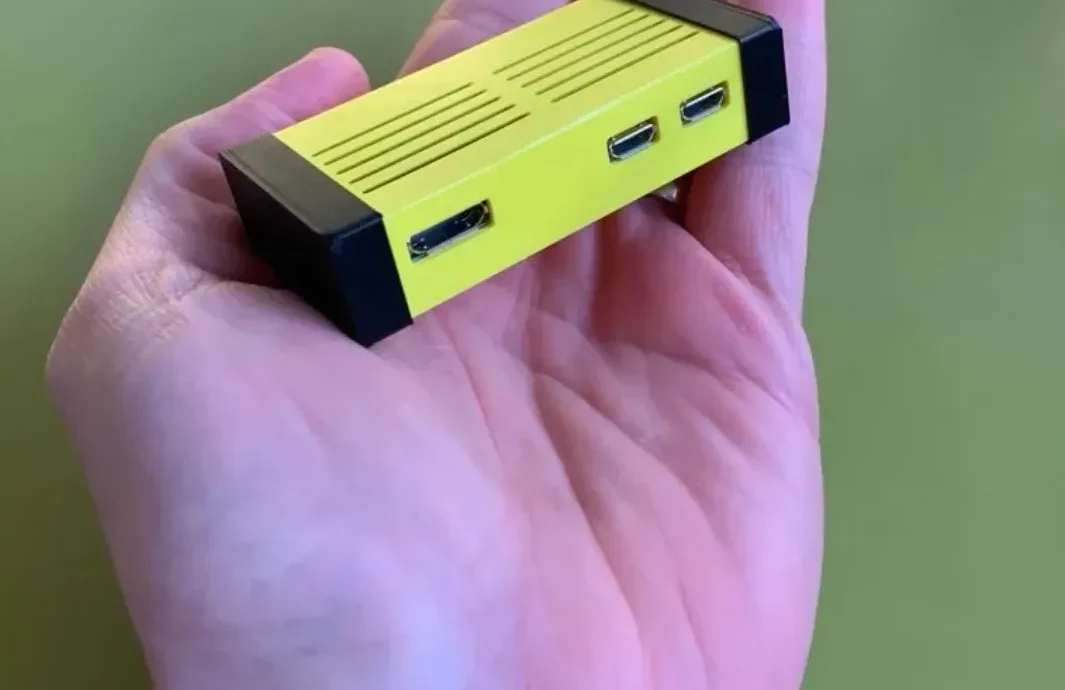

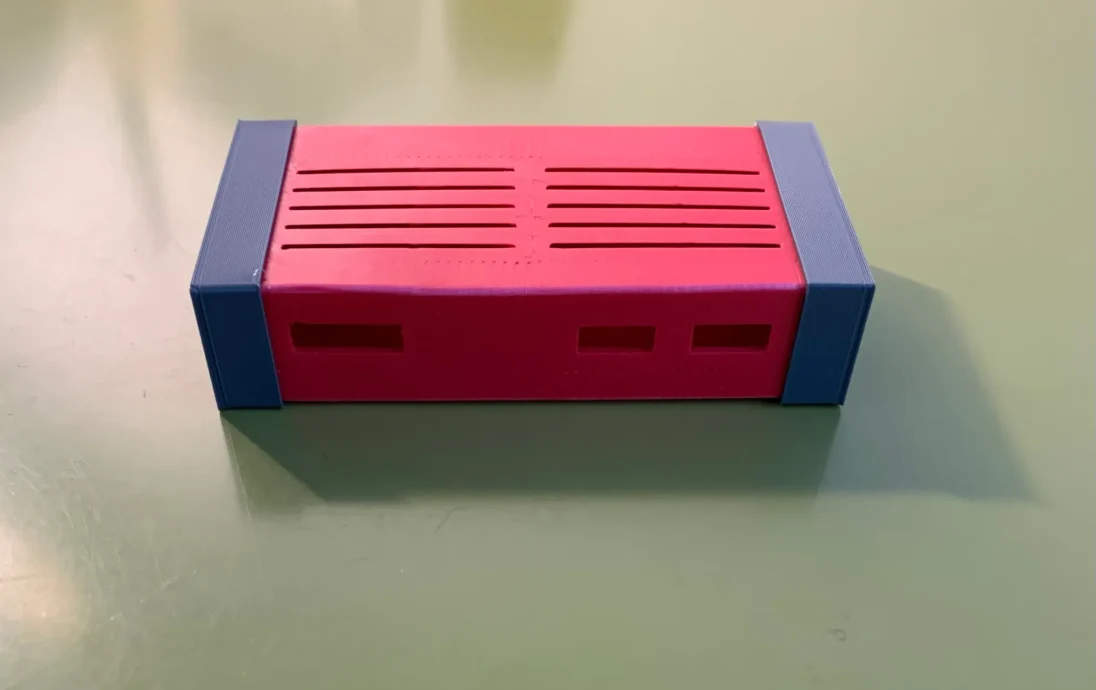

Распечатайте его на своем любимом PLA. Желтый корпус — желтый пластик Filament.ca Low Sheen Tough PLA с черными торцевыми крышками Filaments.ca Low Sheen Tough PLA. Красный корпус — Filamentum.ca Low Sheen Tough PLA Red с торцевыми крышками Fillamentum PLA Extrafill Iron Grey.

Я не пробовал это с другими материалами, но думаю, что PETG подойдет.

Специальные инструкции по печати — складной футляр

Данная модель рассчитана на высоту слоя 0,3. Вы можете печатать с меньшей высотой слоя, но вам нужно будет поэкспериментировать с некоторыми настройками, чтобы убедиться, что он складывается правильно.

Согласно задумке, только начальный слой будет формировать живой шарнир. Линии начального слоя должны быть перпендикулярны сгибу (т. е. они будут проходить параллельно самому длинному измерению). Вы можете добиться этого несколькими способами.

В Cura установите для параметра «Направления верхней/нижней линии» значение [180, 90].
Если вы не можете найти эту настройку или используете другой срез, вы можете повернуть модель в срезе, чтобы убедиться, что эти линии идут в правильном направлении.

В конечном итоге это будет выглядеть примерно так:

Специальные инструкции по печати — торцевые заглушки

Вам понадобятся две такие заглушки. Они предназначены для печати с соплом 0,6 мм или шириной линии, а также в режиме спирали или вазы. Отпечатки будут печататься сплошным блоком, если вы не используете режим спирали или вазы.
