Raspberry Pi 3B и 5-дюймовый дисплей

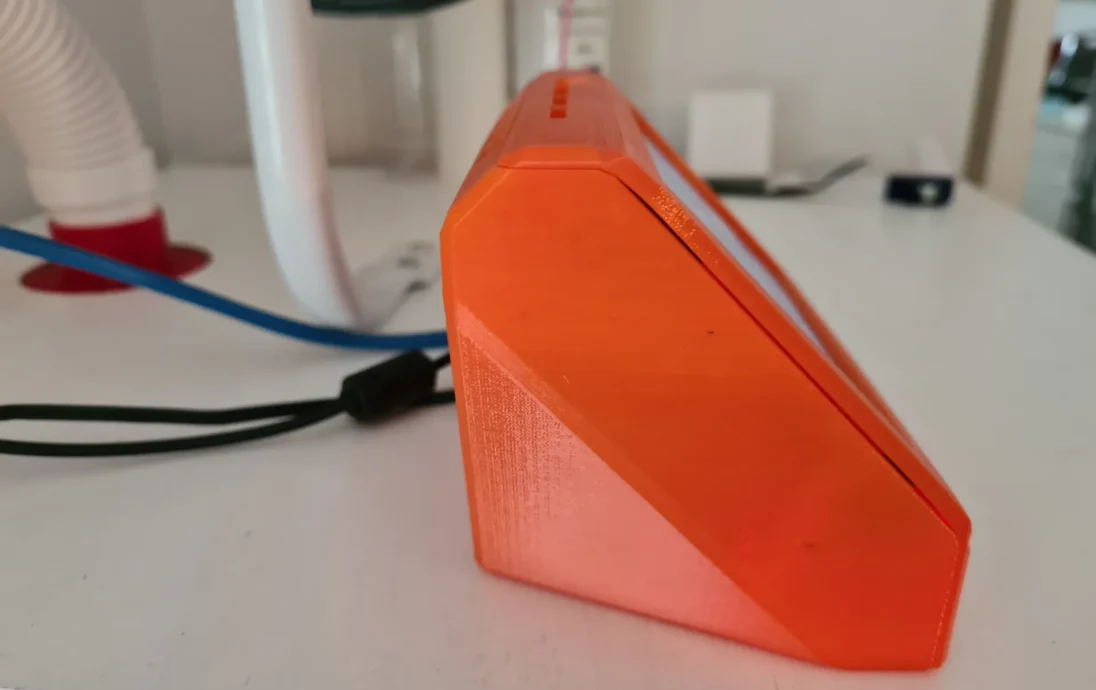

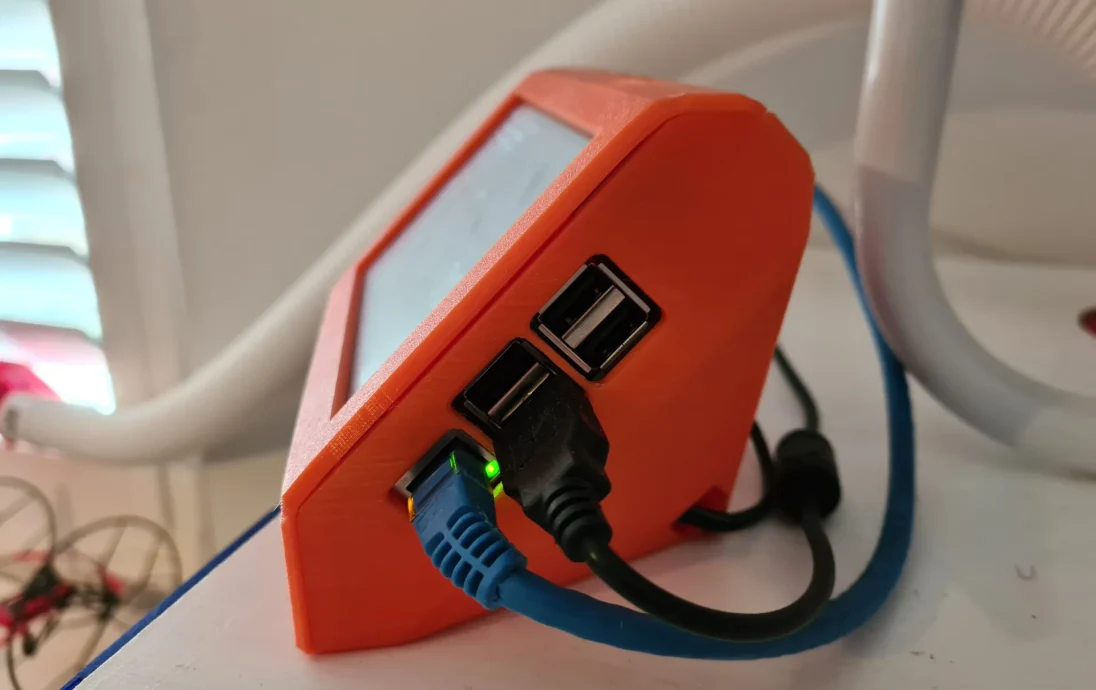

Чехол для Raspberry Pi 3B с дисплеем 5 дюймов.

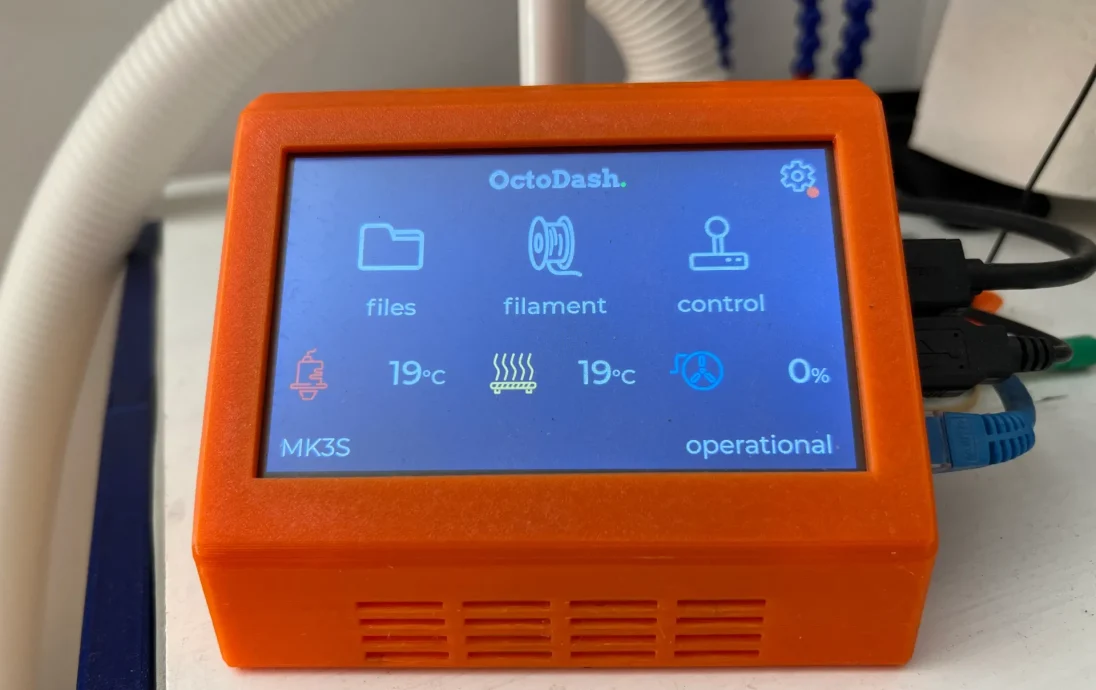

Я сделал это для использования с Octoprint и OctoDash...

Дисплей и Raspberry Pi просто сидят в корпусе и удерживаются на месте передней крышкой без винтов.

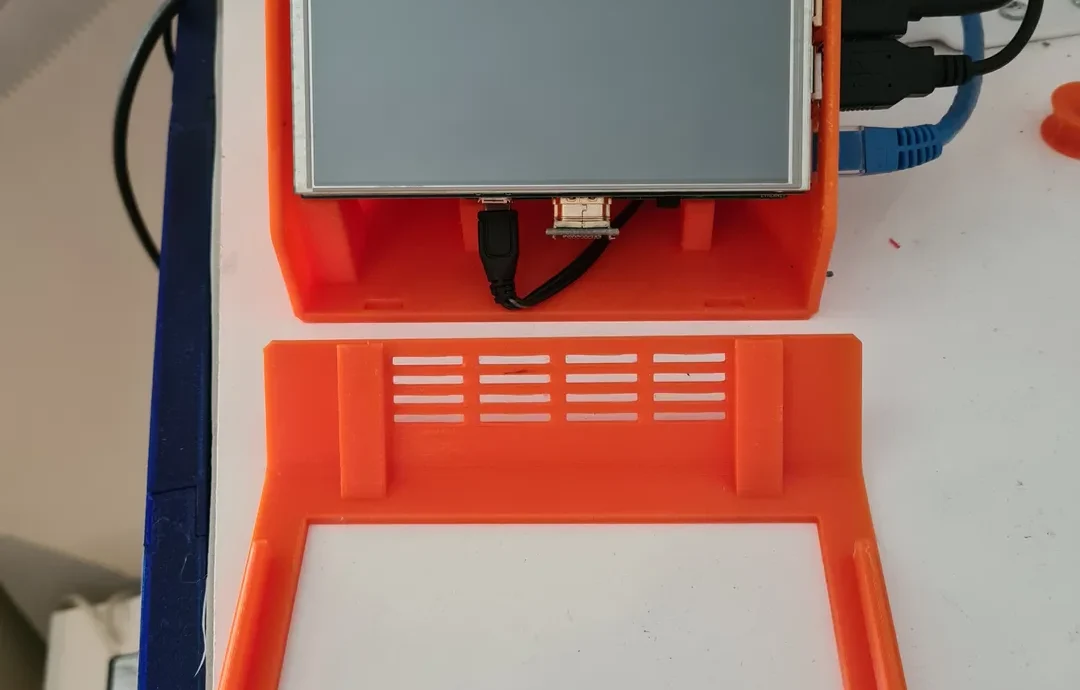

Передняя крышка защелкивается, сначала вставляя нижнюю часть, а затем нажимая на боковые и верхнюю части.

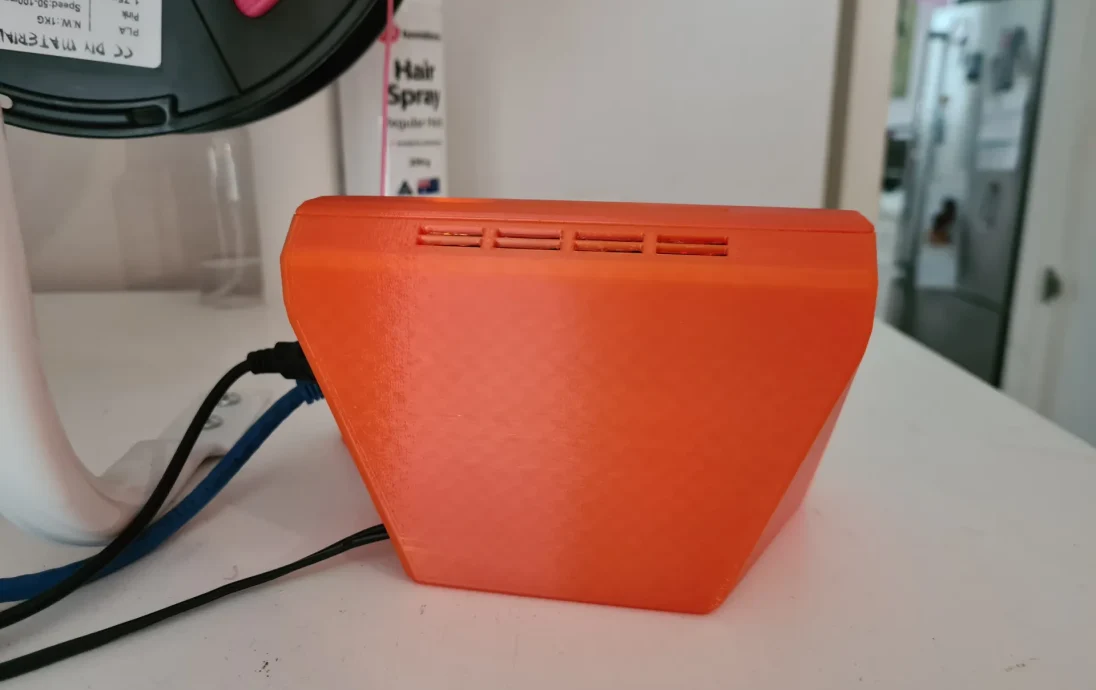

Сверху и снизу спереди имеются вентиляционные отверстия, позволяющие воздуху проходить через корпус.

Чехол предназначен для этого дисплея: 5-дюймовый сенсорный дисплей LANDZO https://www.amazon.com.au/dp/B07VFFBDY5/ref=cm_sw_em_r_mt_dp_ERDXN0MVPC33S29QK7J8

Я сделал этот дизайн довольно давно, он не идеален, но для меня он работает достаточно хорошо. Способ крепления передних зажимов, вероятно, можно было бы улучшить.

Разработано в Fusion 360.

Я также включил файл Fusion 360 на случай, если он поможет тем, кто захочет сделать на него ремикс и т. д. Это одна из первых вещей, которые я разработал, поэтому файл, вероятно, немного беспорядочный...

Ссылки:

ОктоПринт: https://octoprint.org/

OctoDash: https://github.com/UnchartedBull/OctoDash

Распечатать инструкции

Кажется, я изначально напечатал это, используя слой PETG толщиной 0,2 мм.

Ду��аю, если бы я напечатал это снова, я бы попробовал высоту слоя 0,3 мм, чтобы сделать это немного быстрее.

Я использовал PETG, потому что раньше у меня были проблемы со съемкой клипов в PLA.

Убедитесь, что передняя крышка ровно лежит на рабочей пластине.

Печать без поддержки.
