Оранжевый корпус Pi Zero 3

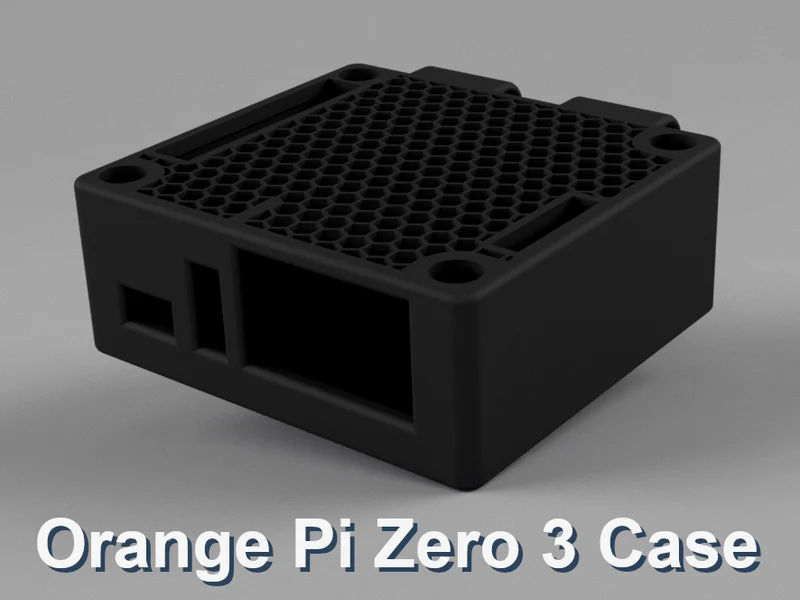

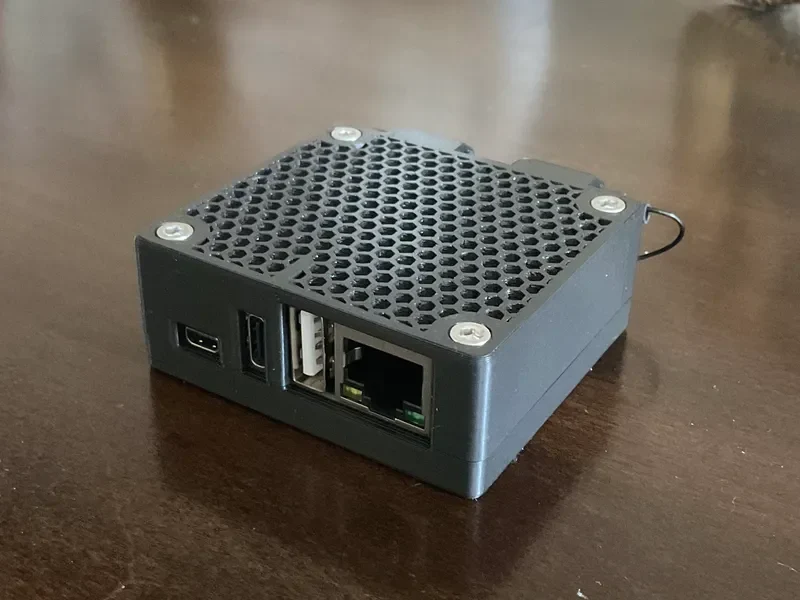

Это простой корпус, который я разработал для Orange Pi Zero 3.

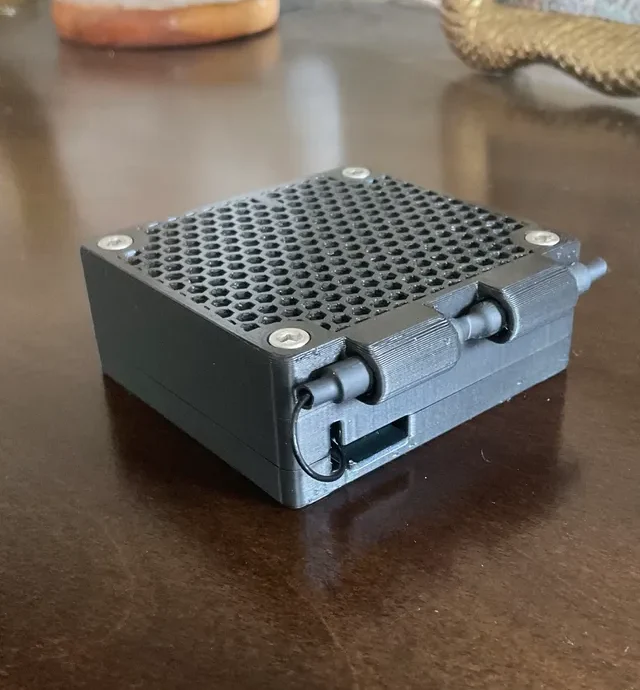

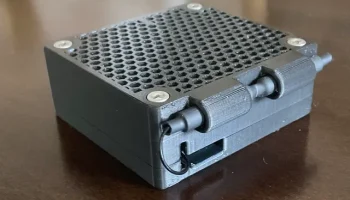

Вам нужно будет распечатать основу и выбрать верхнюю крышку по вашему выбору. Лично мне нравятся варианты с внешней антенной. Просто пропустите антенный провод в слот над SD-картой и поместите антенну в фиксаторы.

Требуемое оборудование:

4x — 20 мм винты с головкой под торцевой ключ M3
4x — гайки M3

Настройки печати:

Высота слоя: 0,2 мм
Толщина стенки: минимум 1 мм
Толщина верха/низа: минимум 1 мм.
Заполнение: 100 % (рекомендуется)
Избегать пересечения периметров (гребение): включено (уменьшить количество строк в шестнадцатеричном формате).

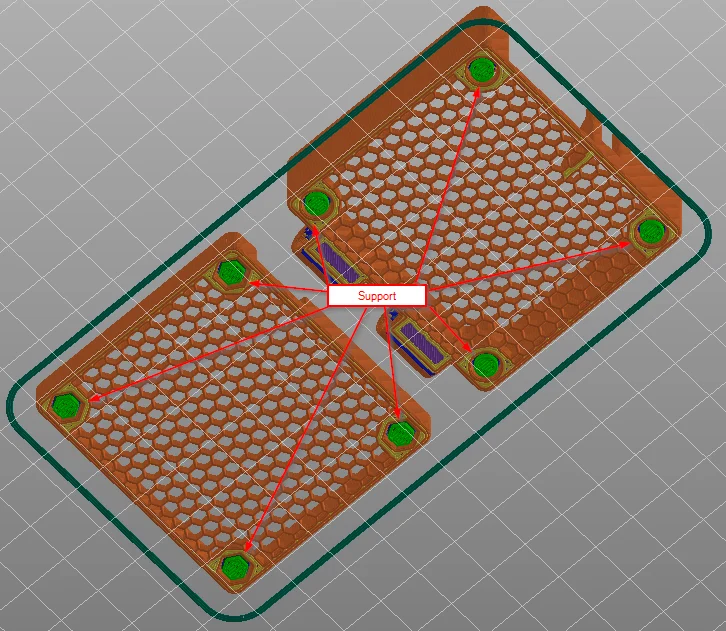

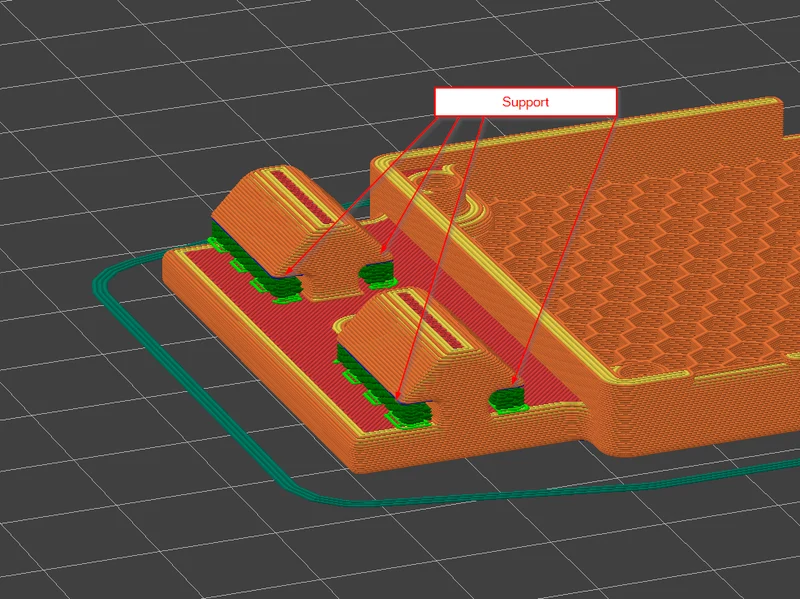

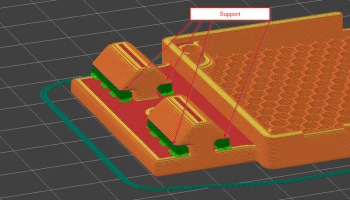

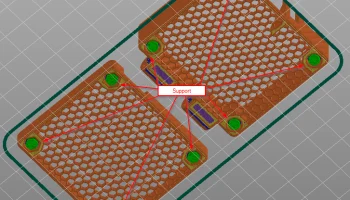

Опоры: Я рекомендую опоры только для отверстий п��д болты/гайки.
Адгезия: если у вас плохая адгезия, используйте немного клея-карандаша.

Запросы на изменение могут быть приняты во внимание. Я рассматриваю возможность добавления дополнительных версий GPIO/Debug UART Access, версий вставок с термофиксацией и т. д.

Пожалуйста, опубликуйте свои модели и дайте мне знать, как это работает для вас!

~~~~~~~~~~ Журнал обновлений ~~~~~~~~~~

13.08.2023 — Изменена геометрия экструзионного крепления для работы с V-образным пазом + T-образным пазом + упрощенная печать.

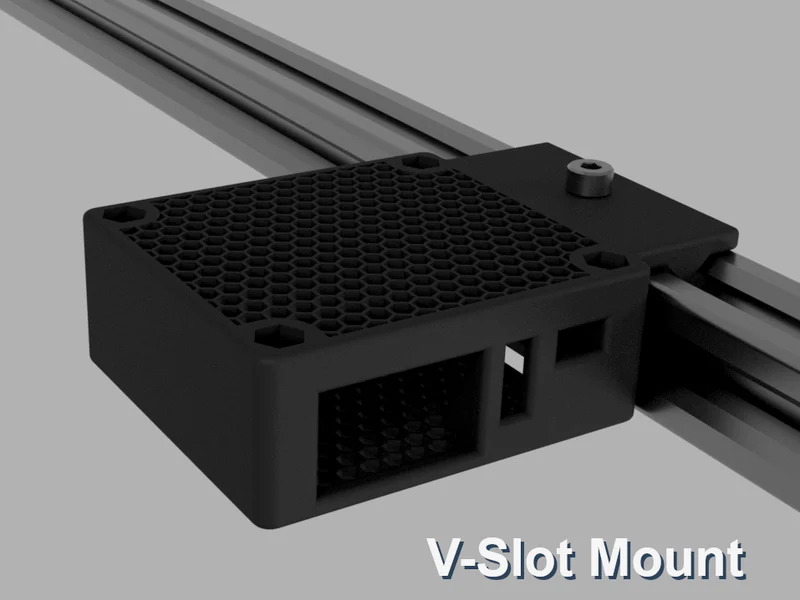

05.08.2023 — Добавлены возможности крепления к V-образным пазам 3D-принтера с помощью болтов M3 или M4 8 мм.

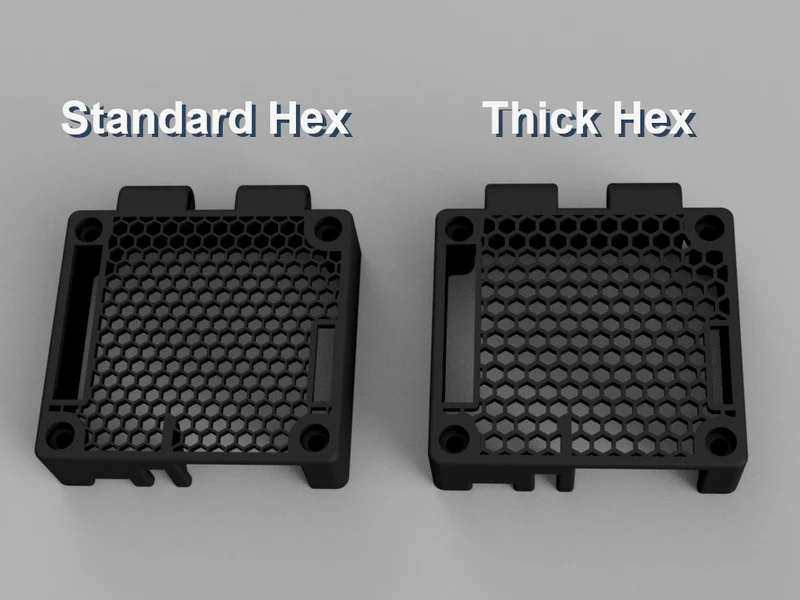

04.08.2023 — Добавлен более толстый HEX-образец для тех, кто использует насадки диаметром более 0,4 мм.
