Корпус Mochi mini-ITX

Отказ от ответственности

Этот проект представлен КАК ЕСТЬ.
Я не несу ответственности за любой ущерб, который может быть причинен вашему оборудованию.
Я не профессионал, просто чувак в Интернете, готовый поделиться.

Имя

Вы говорите, почему «моти»? Я люблю называть свое оборудование в честь японских блюд :).

Дело

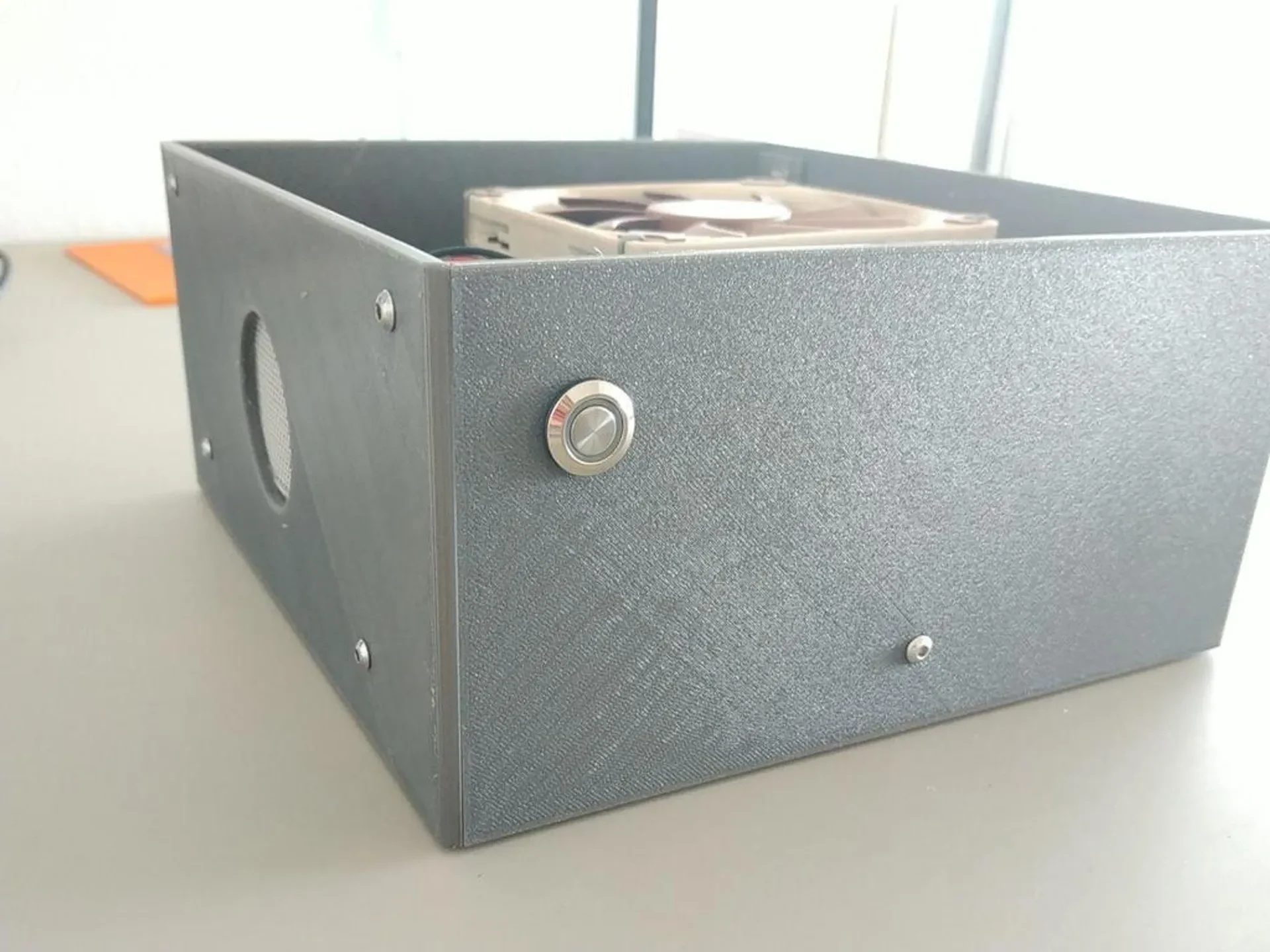

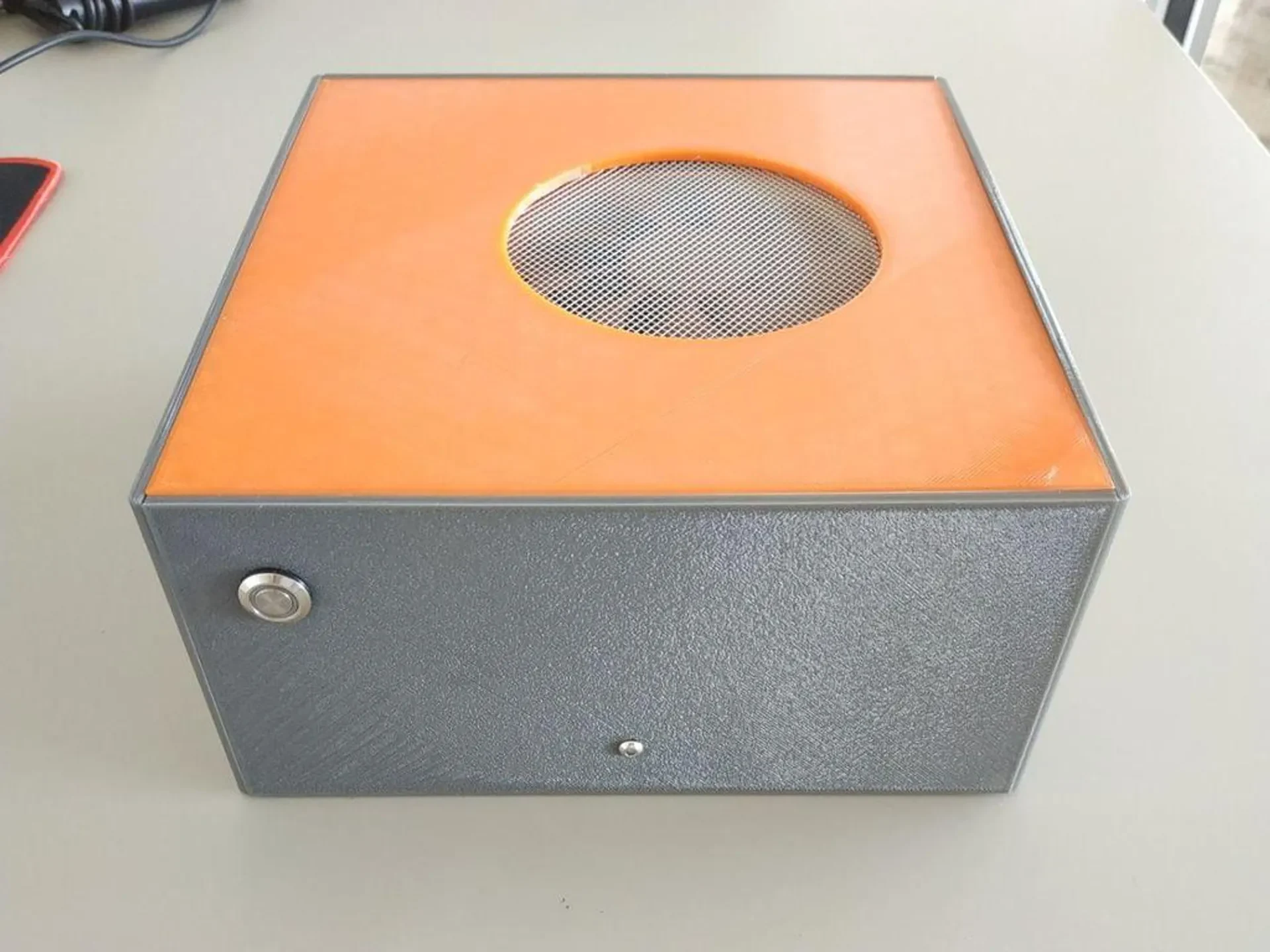

Это компактный и минималистичный корпус для ПК формата mini-ITX, предназначенный для низкопрофильных материнских плат.

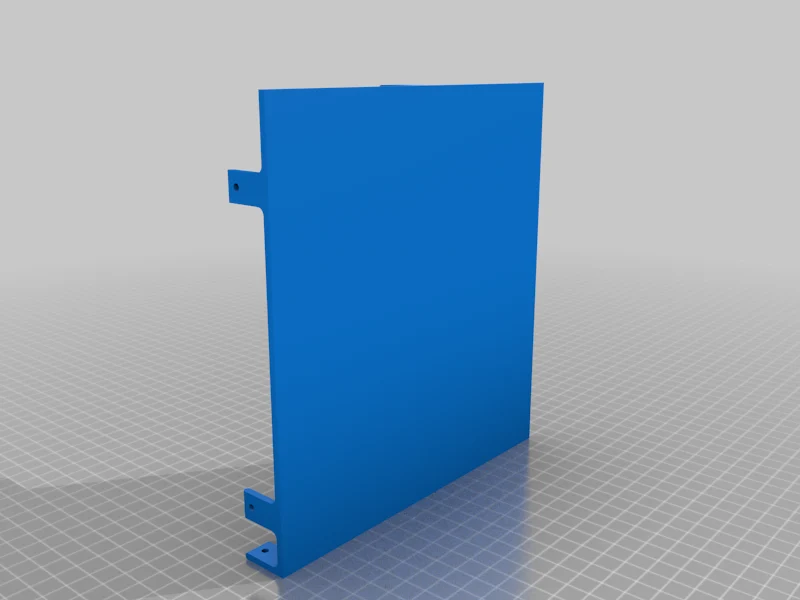

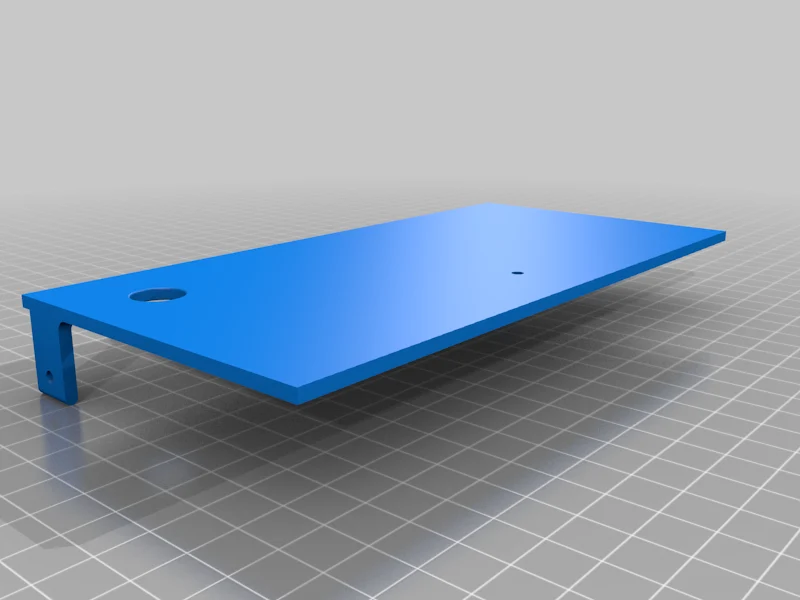

Вы можете настроить цвета панели по своему желанию, чтобы сделать ее уникальной.

Исходный файл STEP включен, если вы хотите сделать его ремикс.

Примечания к сборке

Вам понадобится:

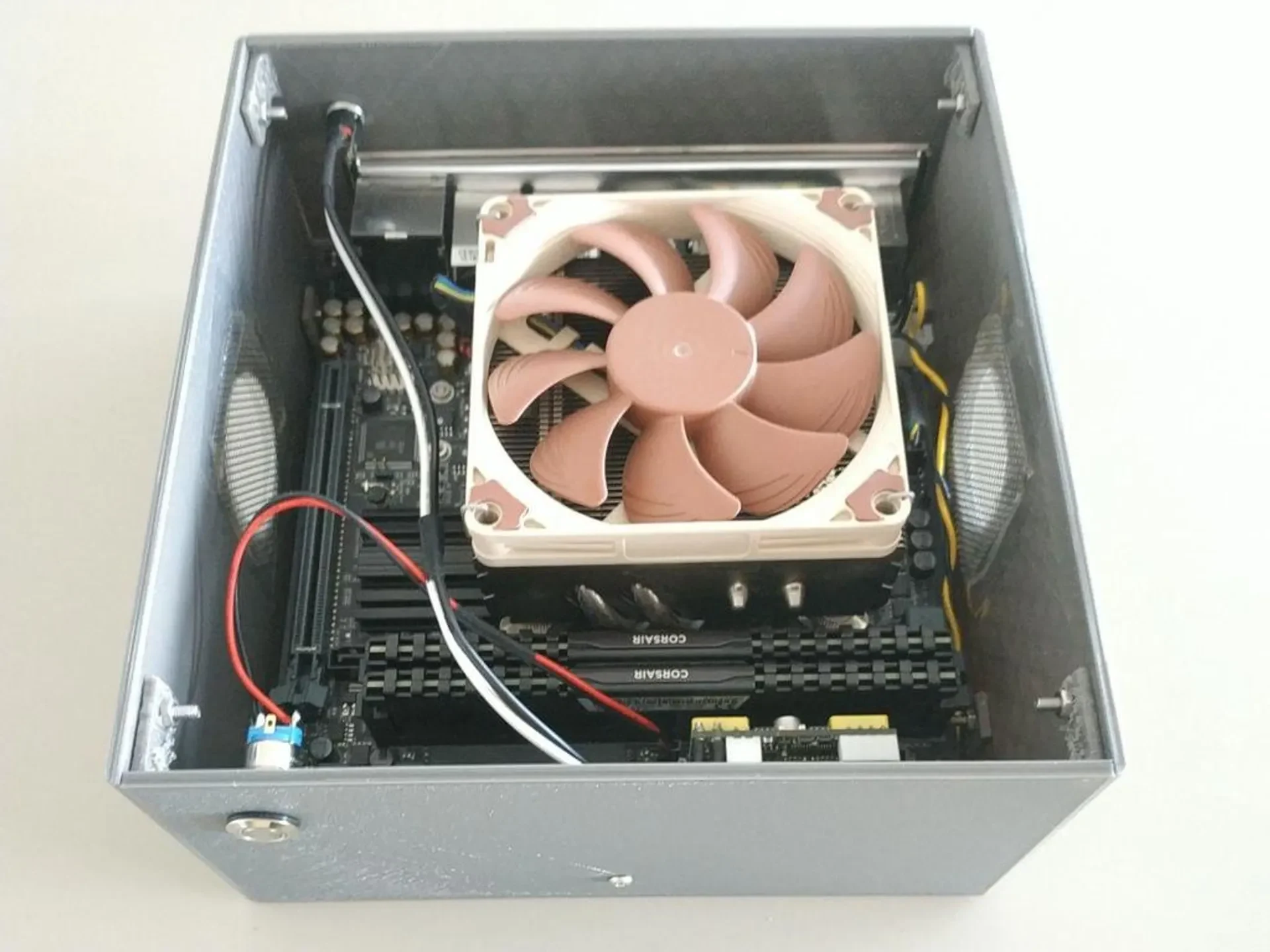

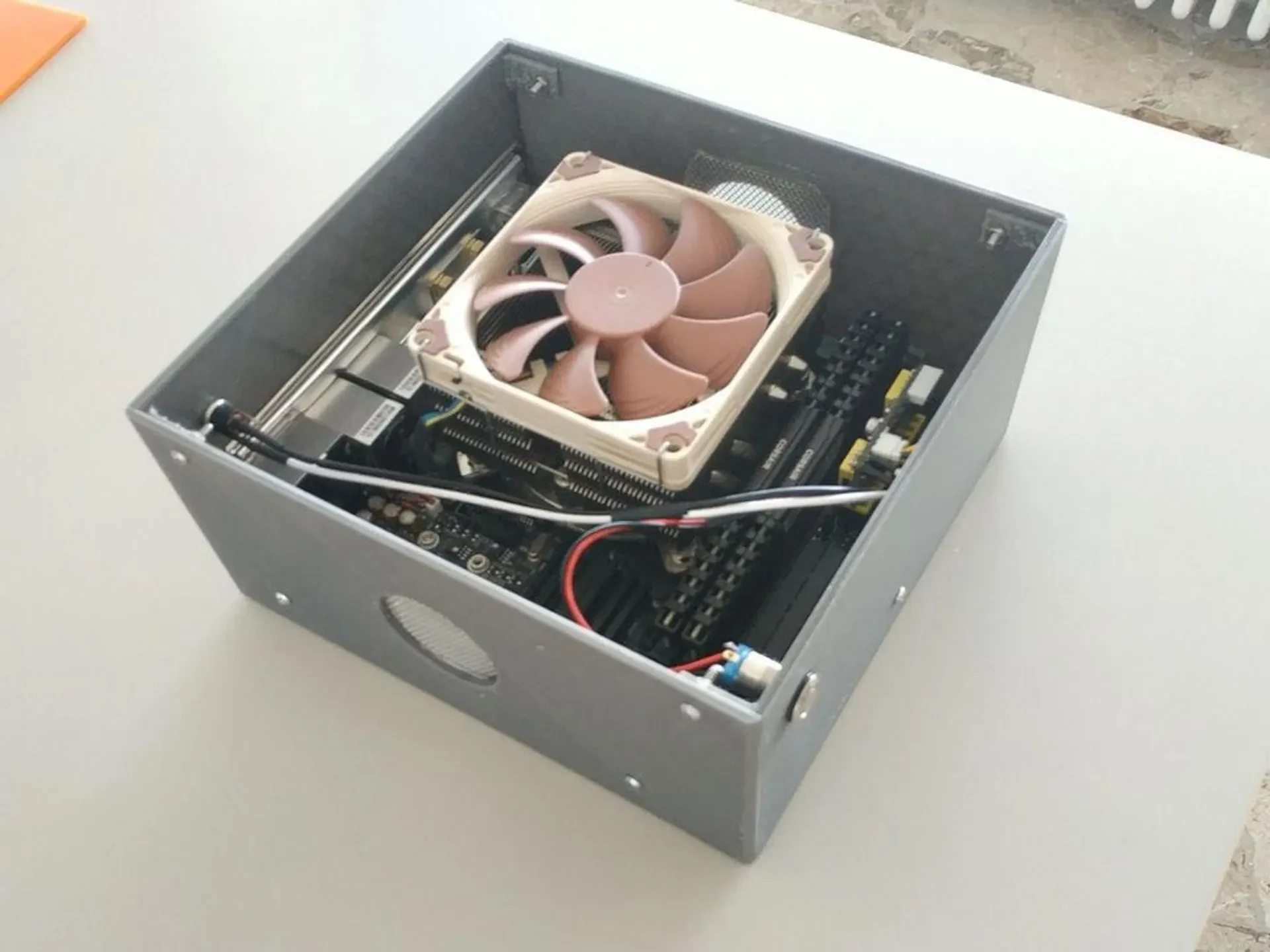

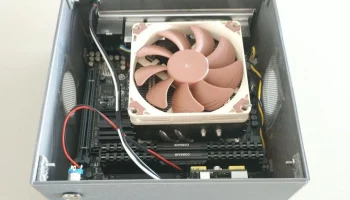

материнская плата mini-itx с процессором, оперативной памятью, кулером и хранилищем NVMe
блок питания Pico (90 Вт для моего оборудования, но YMMV)
адаптер питания 12 В/2,5 А
кнопка питания ATX (ширина 12 мм)
10 винтов и гаек M3 (рекомендуется 8 мм, чтобы избежать перекрытия с материнской платой)

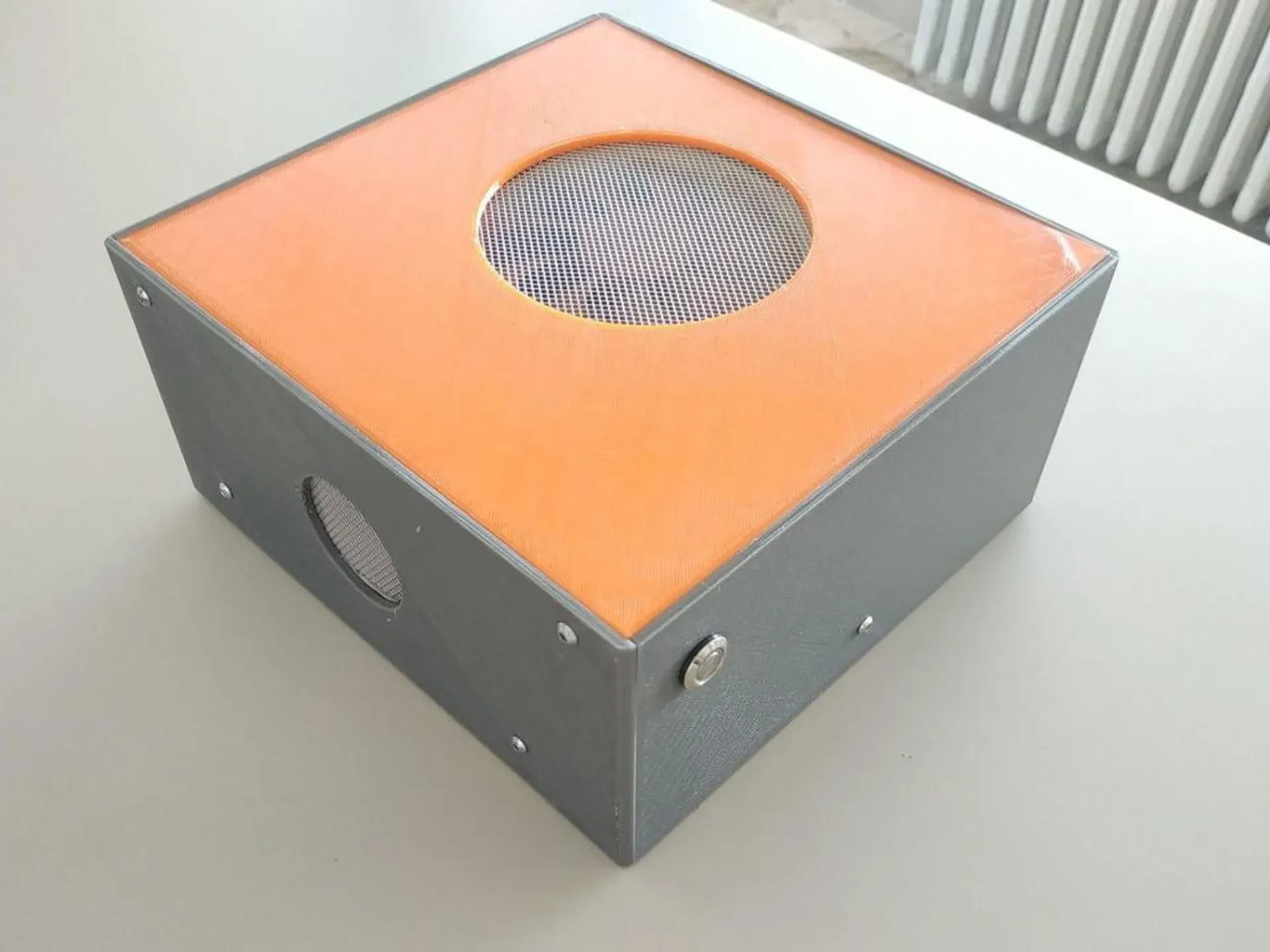

мелкая сетка (металлическая или тканевая) для фильтрации пыли через вентиляционные отверстия.

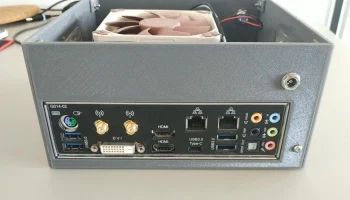

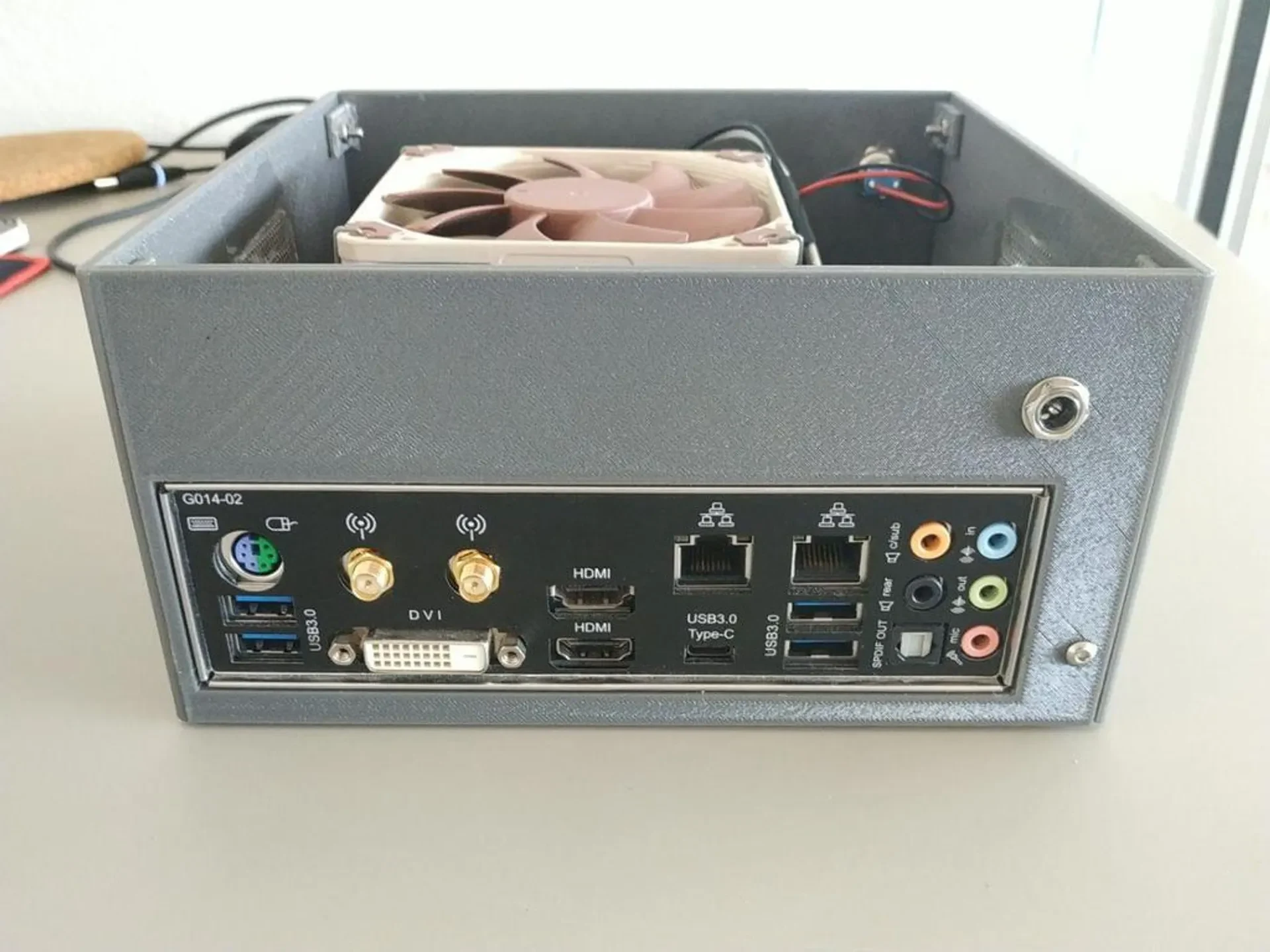

Из-за небольшого зазора в заднем нижнем правом углу (рядом с экраном ввода-вывода) вам может понадобиться немного клея, чтобы панели были выровнены.

Тестирование

Во время моих тестов система при полной нагрузке (ЦП I5 с частотой 3,6 ГГц, 16 ГБ ОЗУ) достигла пиковой температуры 55°C, при этом вентилятор Noctua был едва слышен. И снова YMMV.

Веселиться !

Настройки печати

Принтер

TsrcT — производная от Hypercube Evolution

Плоты

Нет

Поддерживает

Нет

Разрешение

0,2 мм

Заполнение

25%

Нить

ПЭТГ

Примечания

Напечатано из PETG из-за внутренней температуры корпуса.

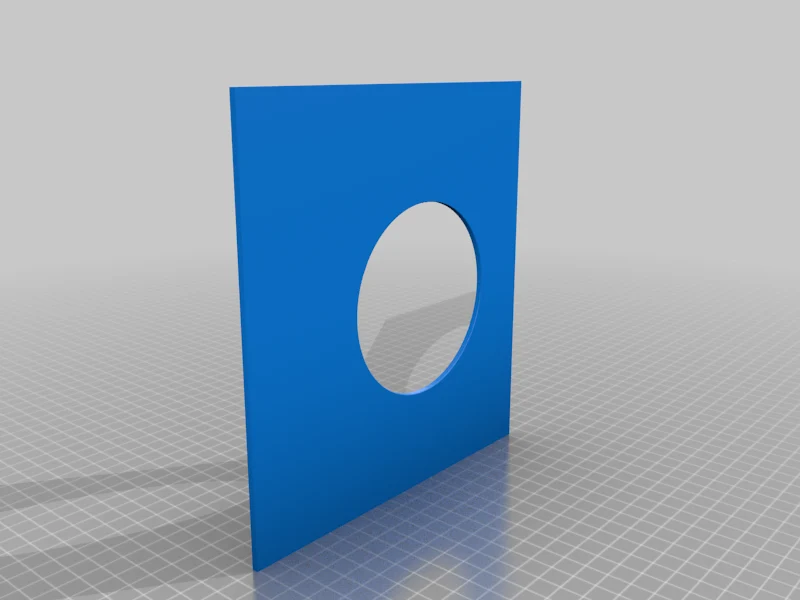

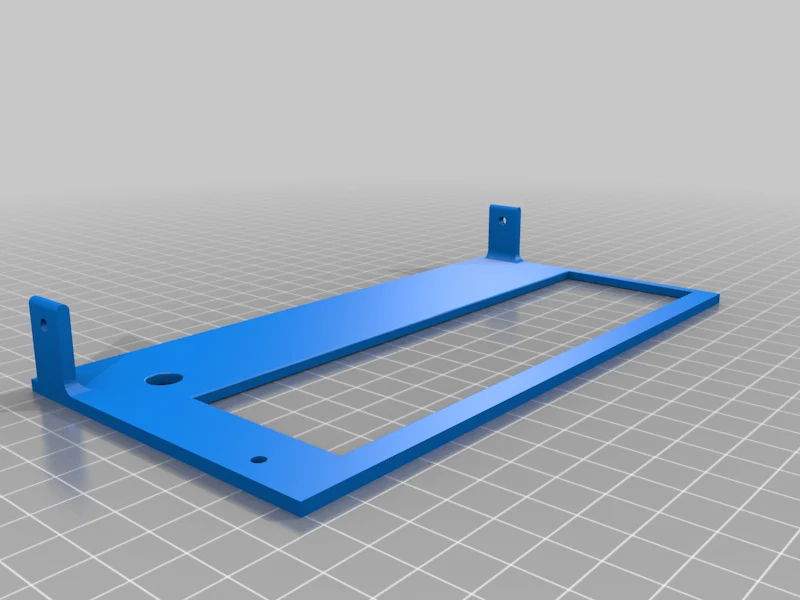

Плоские, широкие панели, не требующие опор.

Остерегайтесь возможного деформации.
