Футуристический кейс для разработки ESP8266 с Wagos

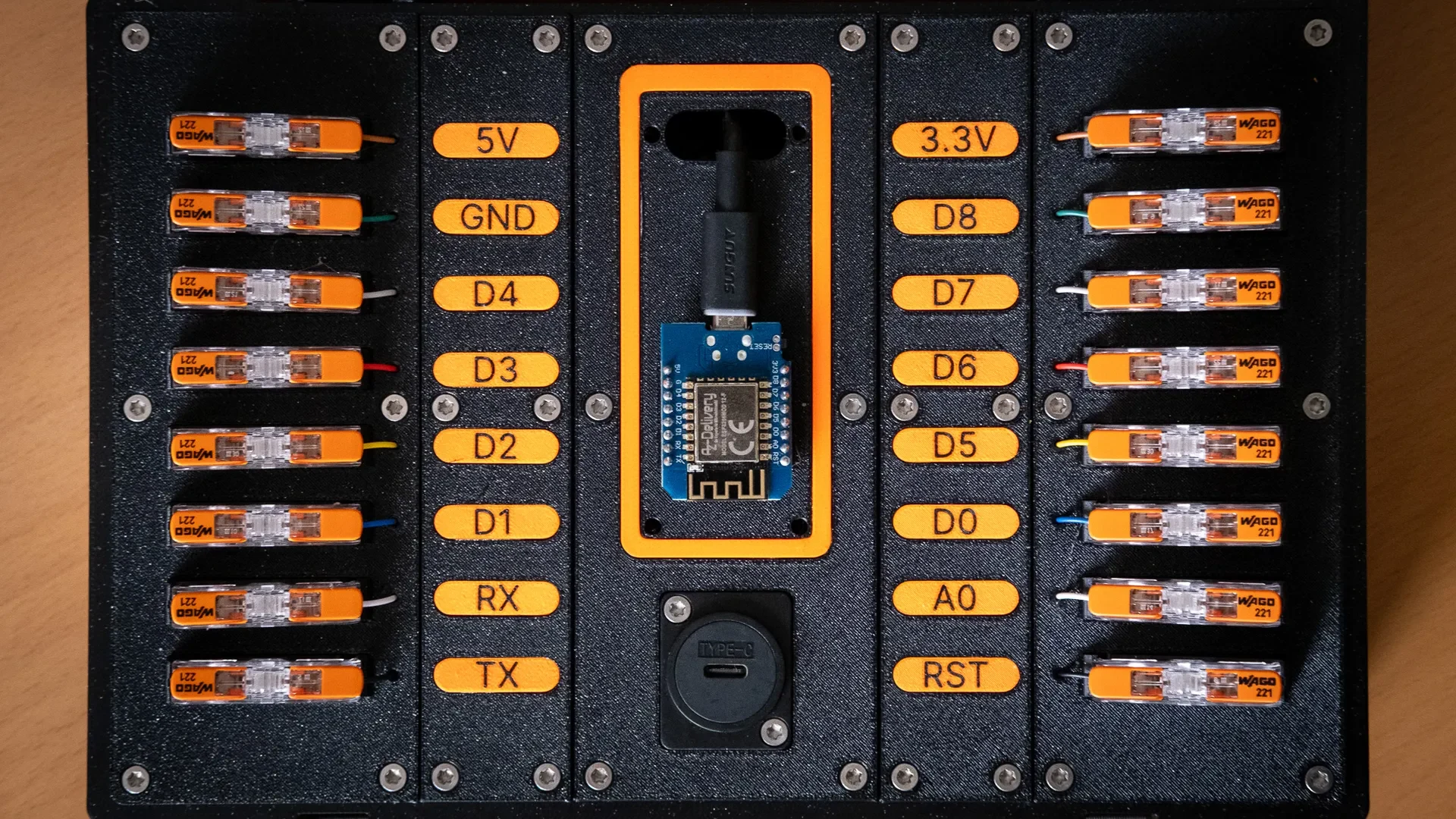

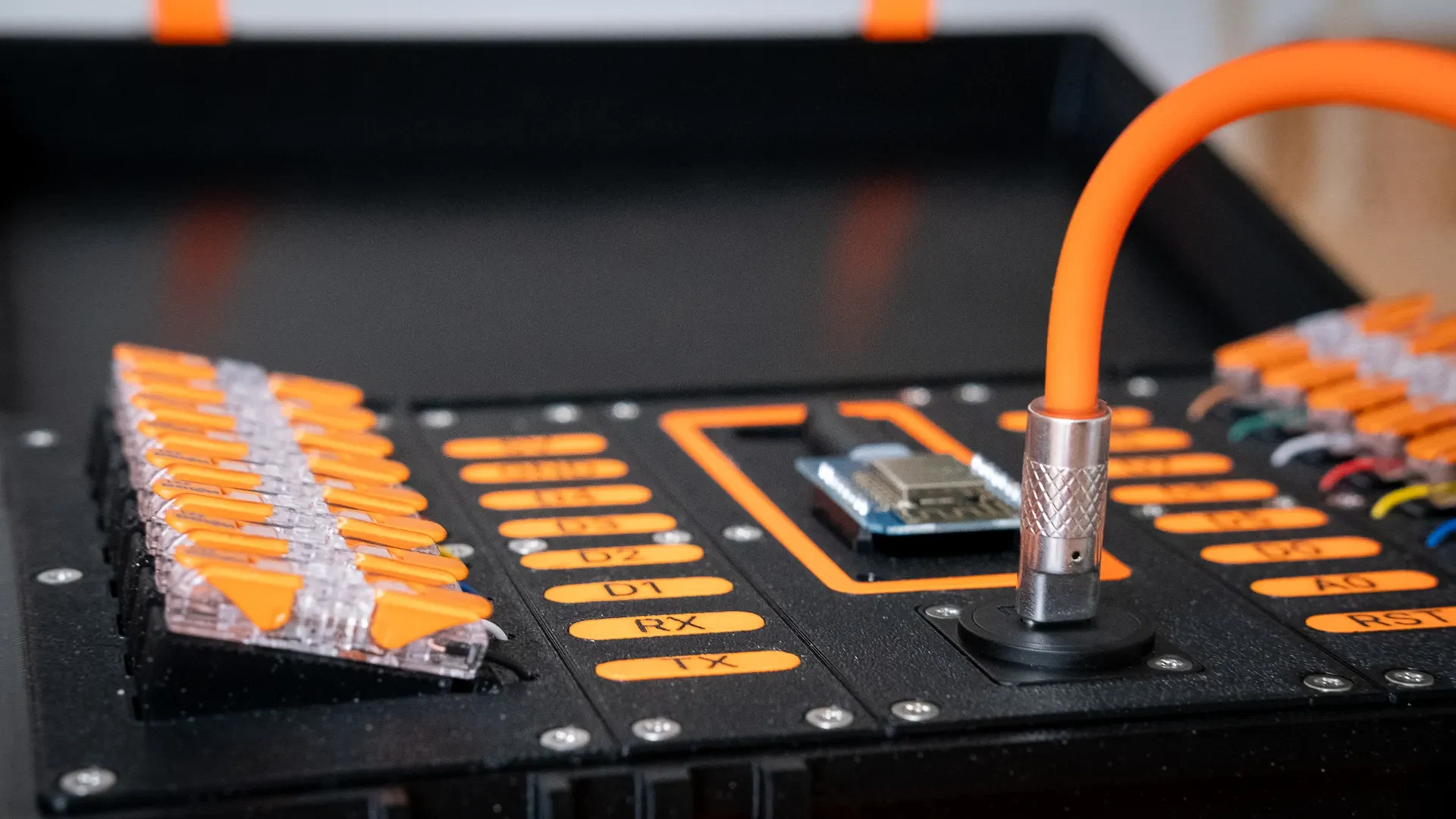

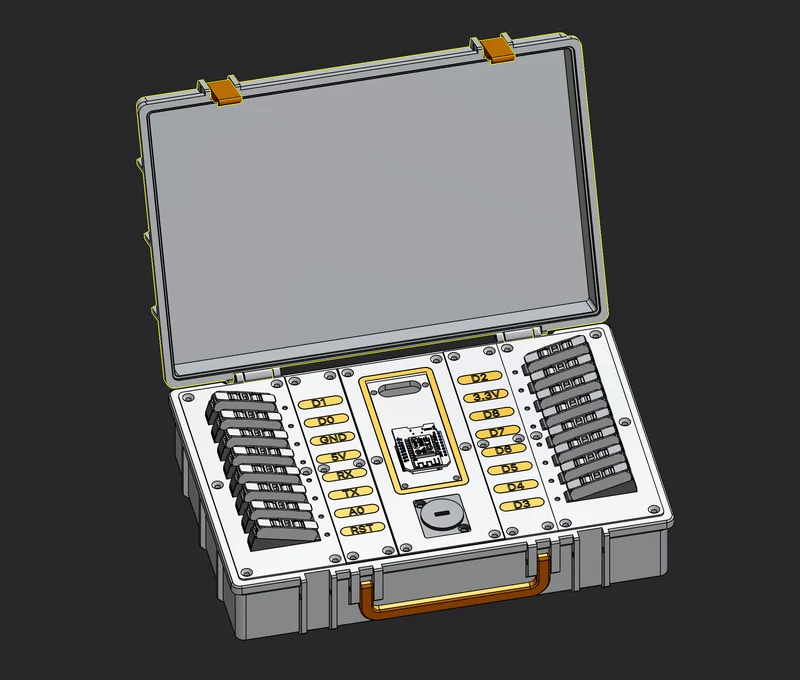

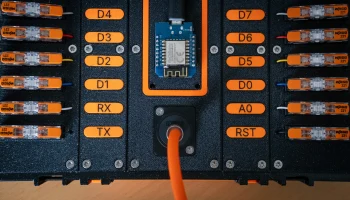

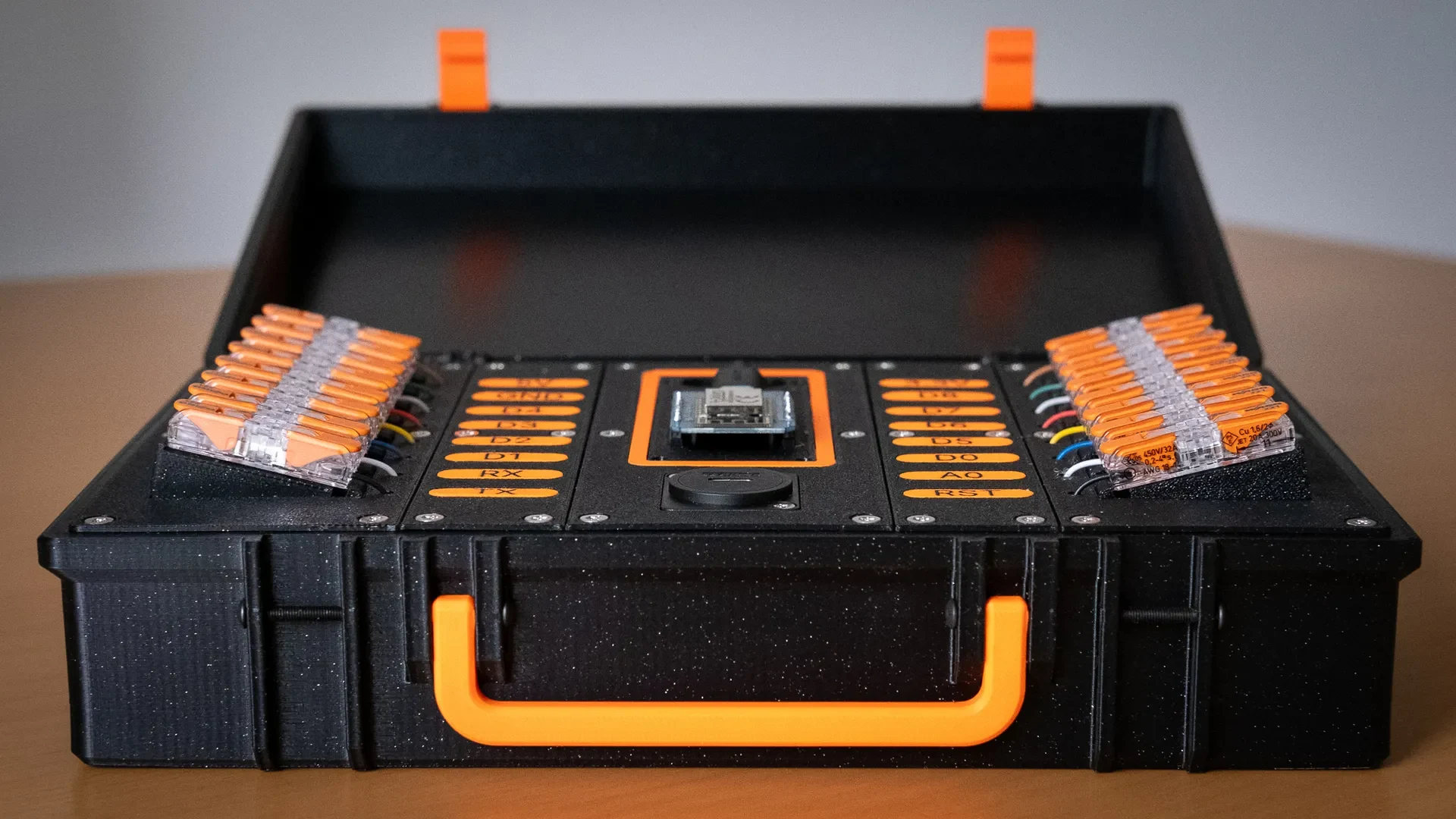

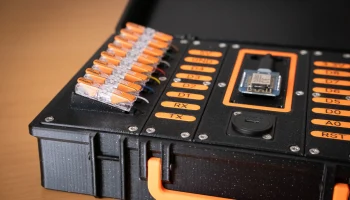

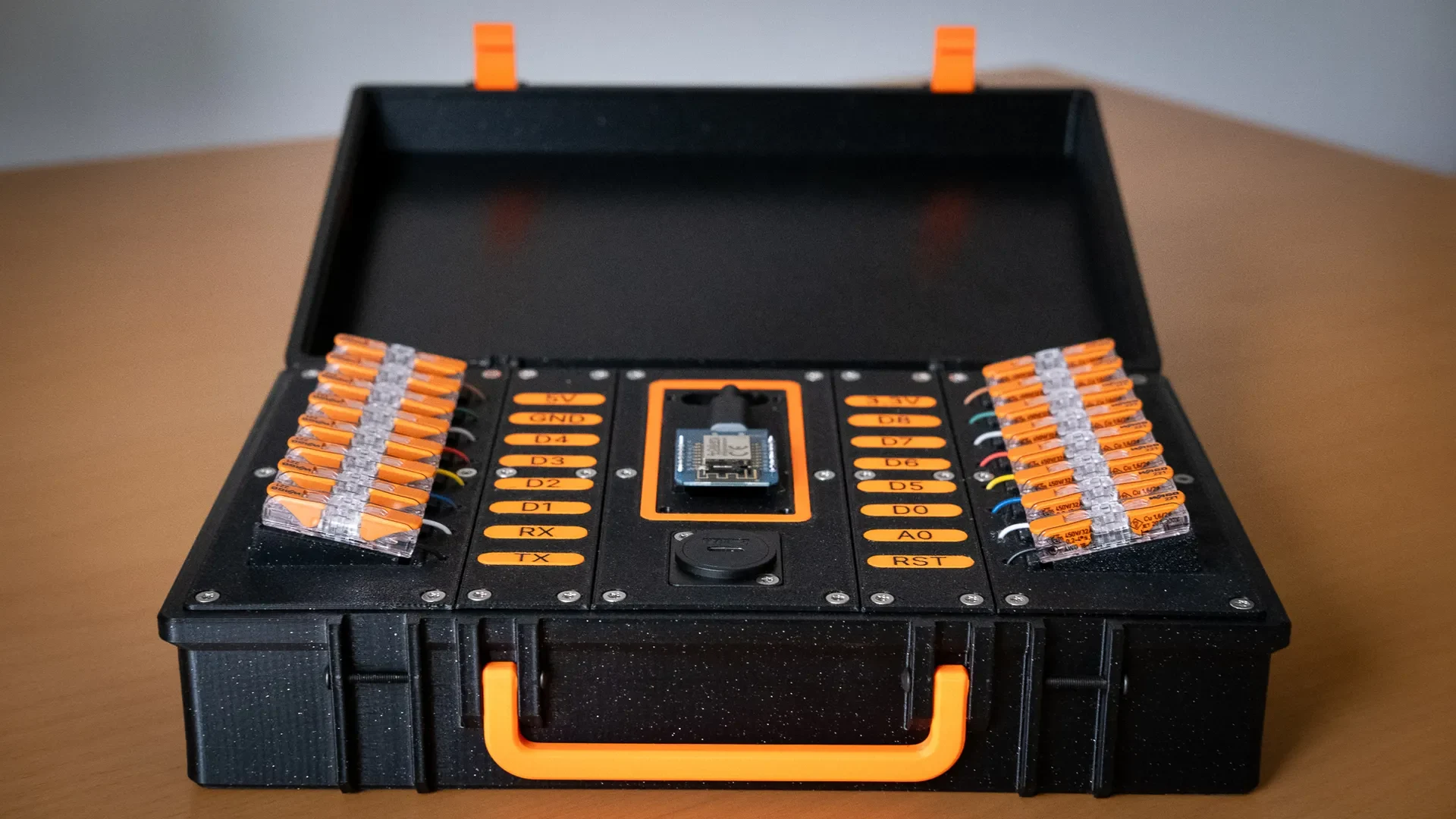

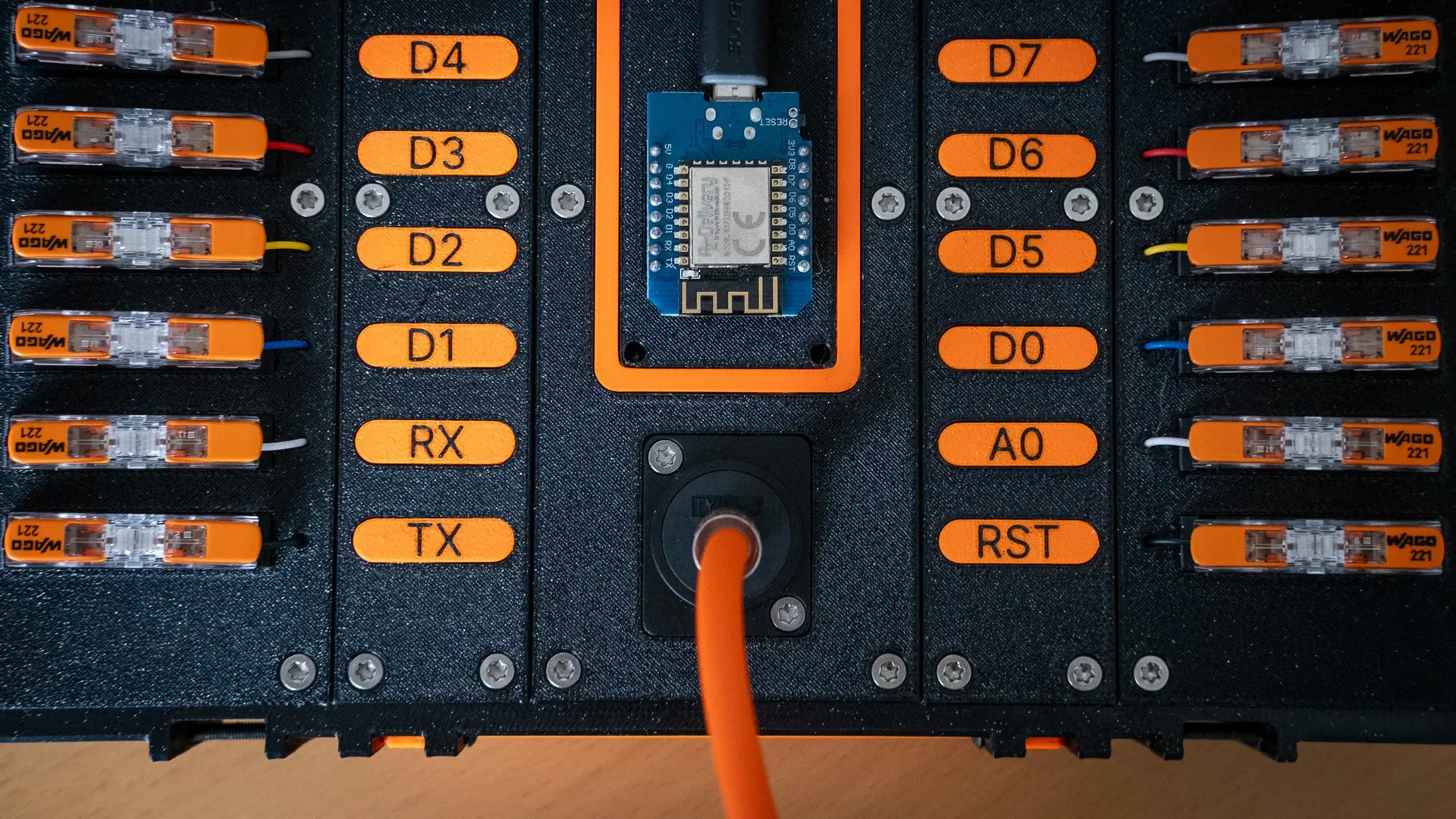

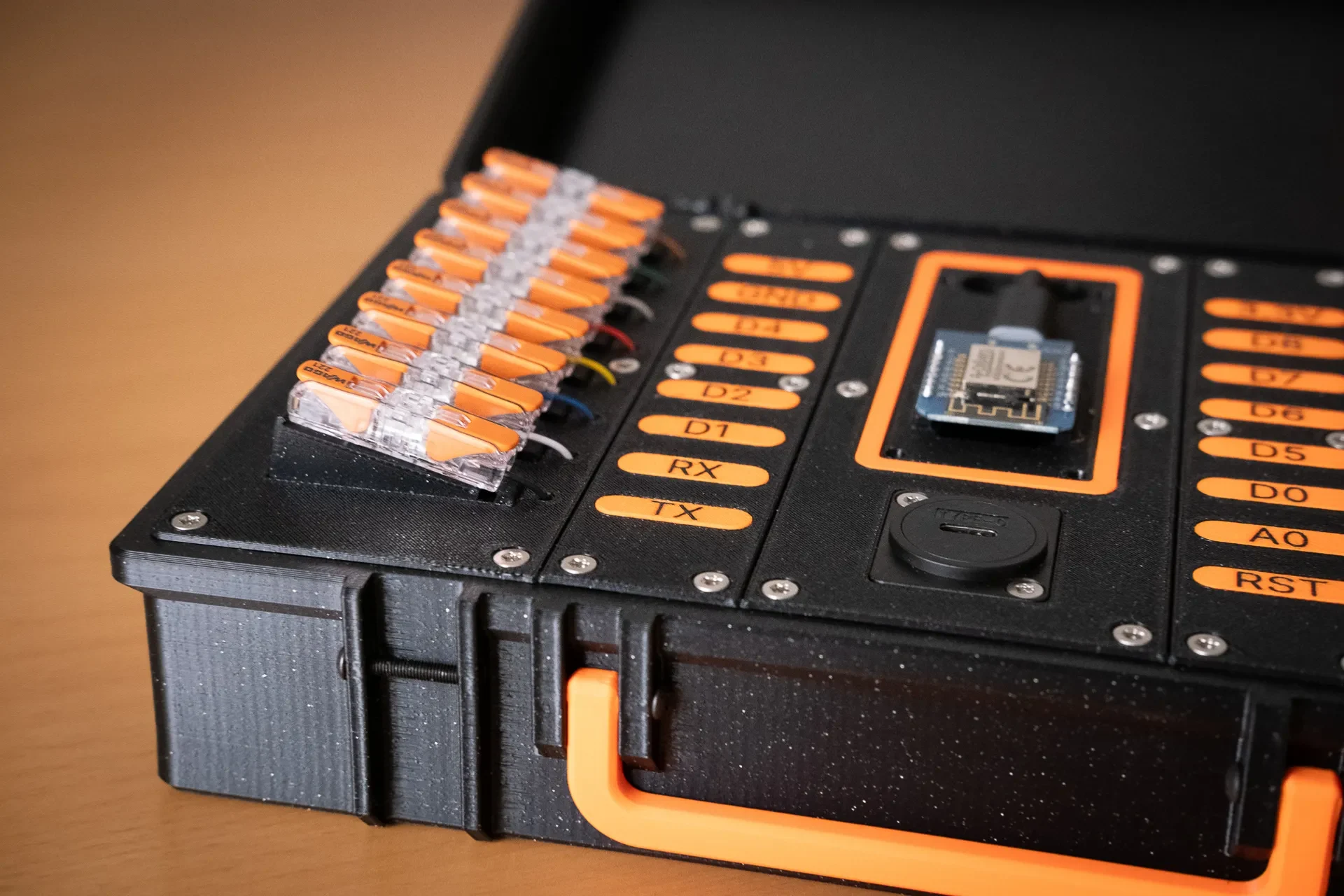

Для конкурса «Проявите творческий подход с WAGO» я подумал, что было бы здорово иметь кейс, в котором разместилась бы плата разработки d1 mini esp8266 и разъемы Wago для тестовой настройки вместо макетной платы.
Вам необходимо распечатать следующие файлы:
CaseTop 1x
Нижняя часть корпуса 1x
ЧехолРучка 1x
CaseLatch 2x
ESPСекция 1x
ESPSectionAccent 1x
WagoSectionRight 1x
WagoСекцияЗадняя панельПравая 1x
WagoSectionLeft 1x
WagoSectionBackplateLeft 1x
ЭтикеткиРаздел 2x
Этикетки
ВагоХолдер 16x
Stls уже ориентированы в правильном направлении печати. Для LabelsSection и ESPSection вы можете добавить поддержку.
Для меток используйте Split>ToParts, а затем выберите другой цвет для основы, чтобы вы могли напечатать буквы меток другим цветом. Обратите внимание, что все этикетки связаны между собой, так как страница создателей wago ограничивает ��агрузку до 15 stls, а этикеток уже 16.
Инструкции по сборке
В CaseBottom добавьте тепловые вставки объемом 30 м3, чтобы можно было прикручивать разные верхние секции.

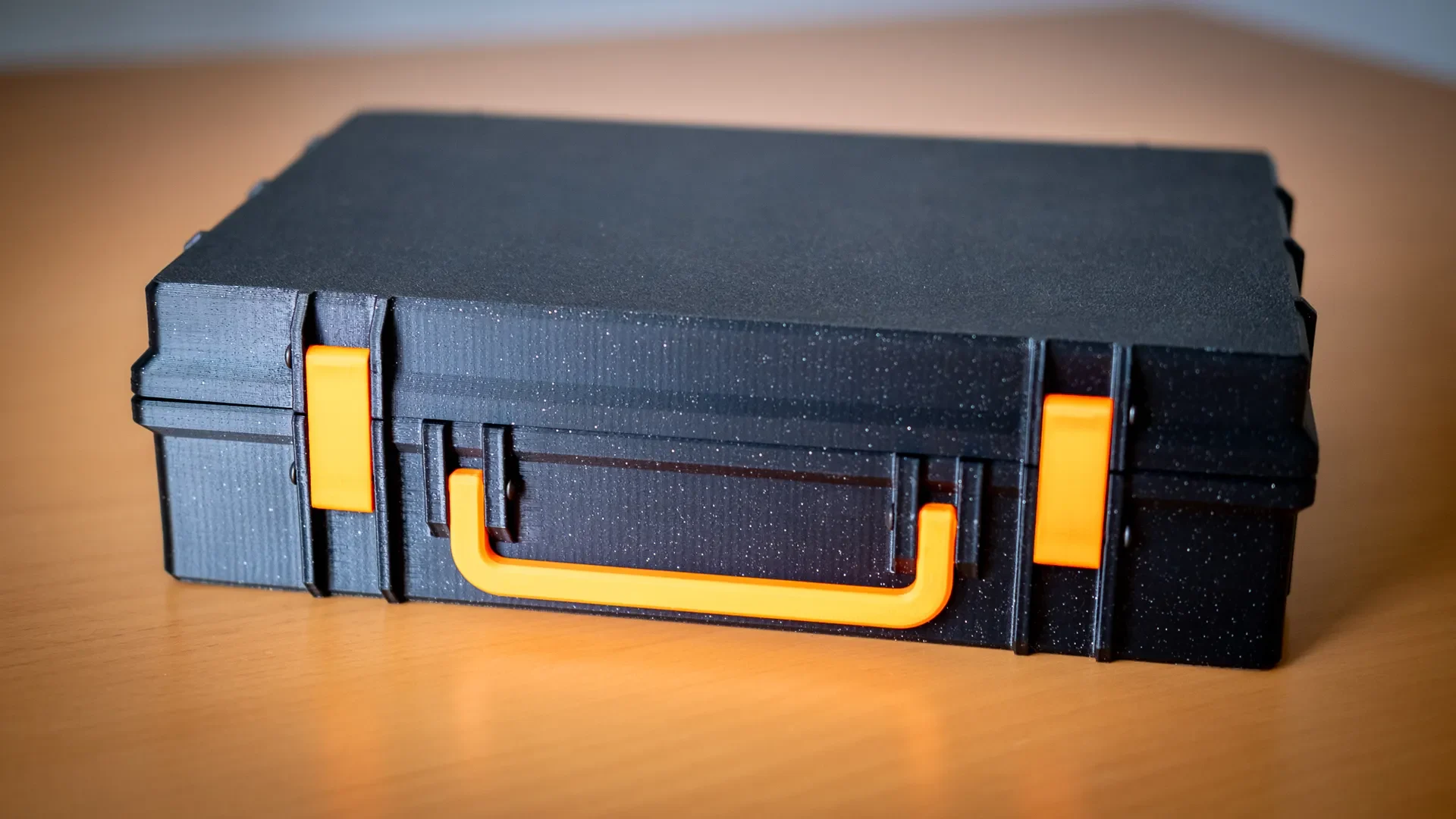

Соедините CaseTop и CaseBottom с помощью 2 винтов m3x25.
Прикрепите CaseHandle к CaseBottom с помощью 2 винтов m3x18.
Добавьте 2 винта M3x20 к CaseBottom, чтобы защелки зафиксировались, и 2 винта M3x20, чтобы прикрепить защ��лки CaseLatches к CaseTop.
Добавьте 2 8-контактных разъема Dupont в секцию ESPSection. Они должны плотно прилегать.
Обожмите 16 кабелей и подключите их к разъемам DuPont.
Добавьте USB-порт и закрепите его сзади шестигранными гайками M3.
Добавьте ESPSectionAccent с помощью клея.
Добавьте 2 вставки для термофиксации м2,5 в два о��верстия в нижней части каждого держателя WagoHolder.
Добавьте не менее 6 вставок для термофиксации м2,5 к WagoSectionLeft и WagoSectionRight с обеих сторон и посередине. Вы можете добавить больше, если хотите.
Вставьте держатели WagoHolder в WagoSectionLeft и WagoSectionRight и закрепите их с помощью WagoSectionBackplateLeft и WagoSectionBackplateRight с помощью винтов m2,5x8 (всего 38).
Пропустите кабели через отверстия в WagoSectionLeft и WagoSectionRight и вставьте их в разъемы Wago.
Добавьте USB-кабель и ESP8266 в ESPSection.
Прикрутите все секции к нижней части корпуса с помощью винтов с потайной головкой m3x8. (30).
