Карманный латунный футляр для переноски штангенциркуля

Так что это, вероятно, еще один из моих футляров с бахромой, необычного дизайна, но вот он...

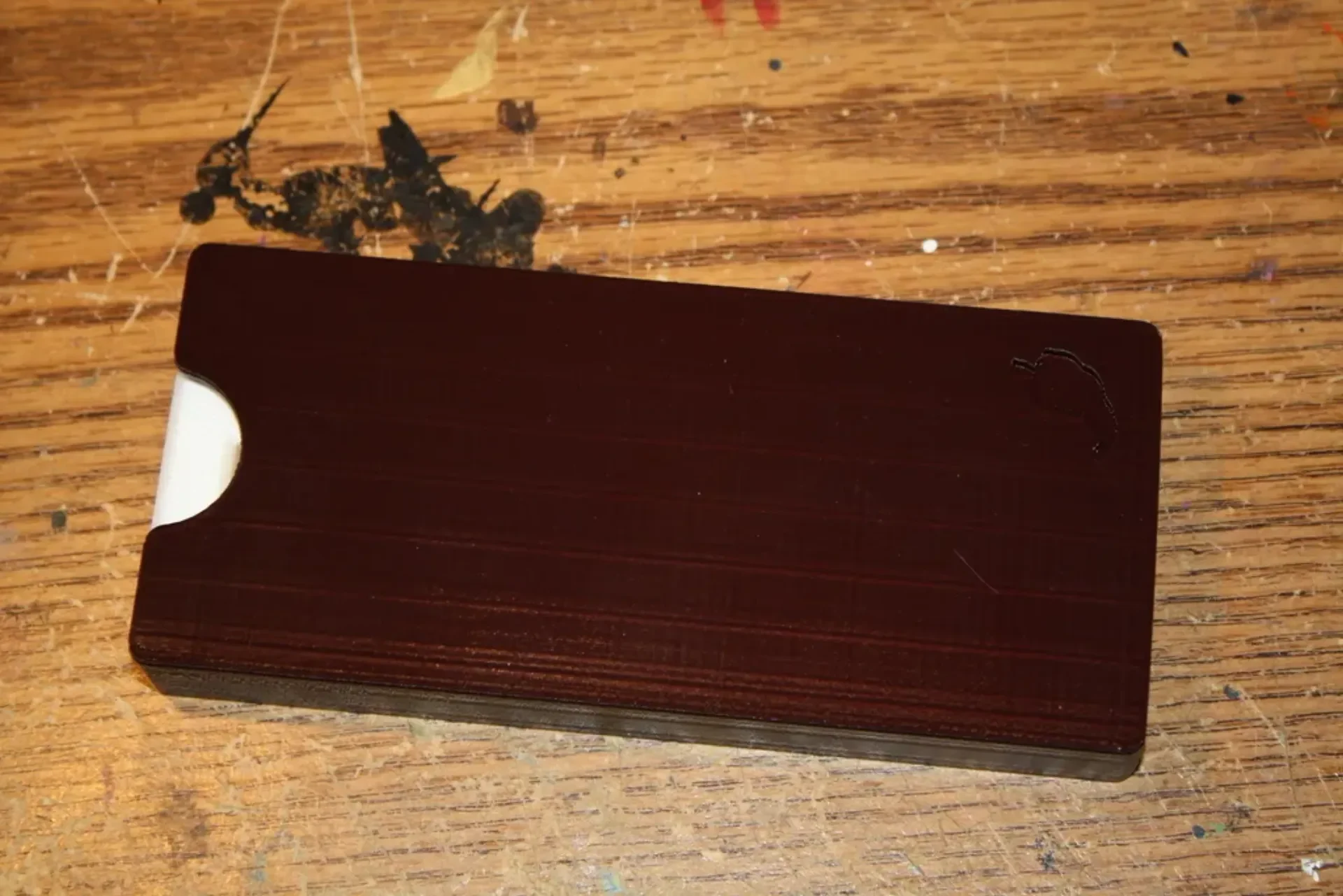

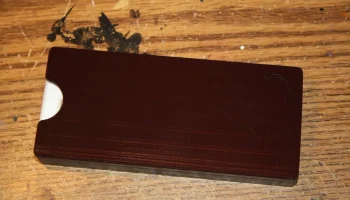

У меня есть маленький латунный штангенциркуль, который я нашел в ящике для инструментов. Чтобы он не повредился, я решил, что ему нужен чехол. Если у вас нет именно этого штангенциркуля (и вы не знаете, кто вы!), он, вероятно, вам не понадобится, но лоток можно легко модифицировать, чтобы он соответствовал любому объекту, для которого вы хотите его использовать.

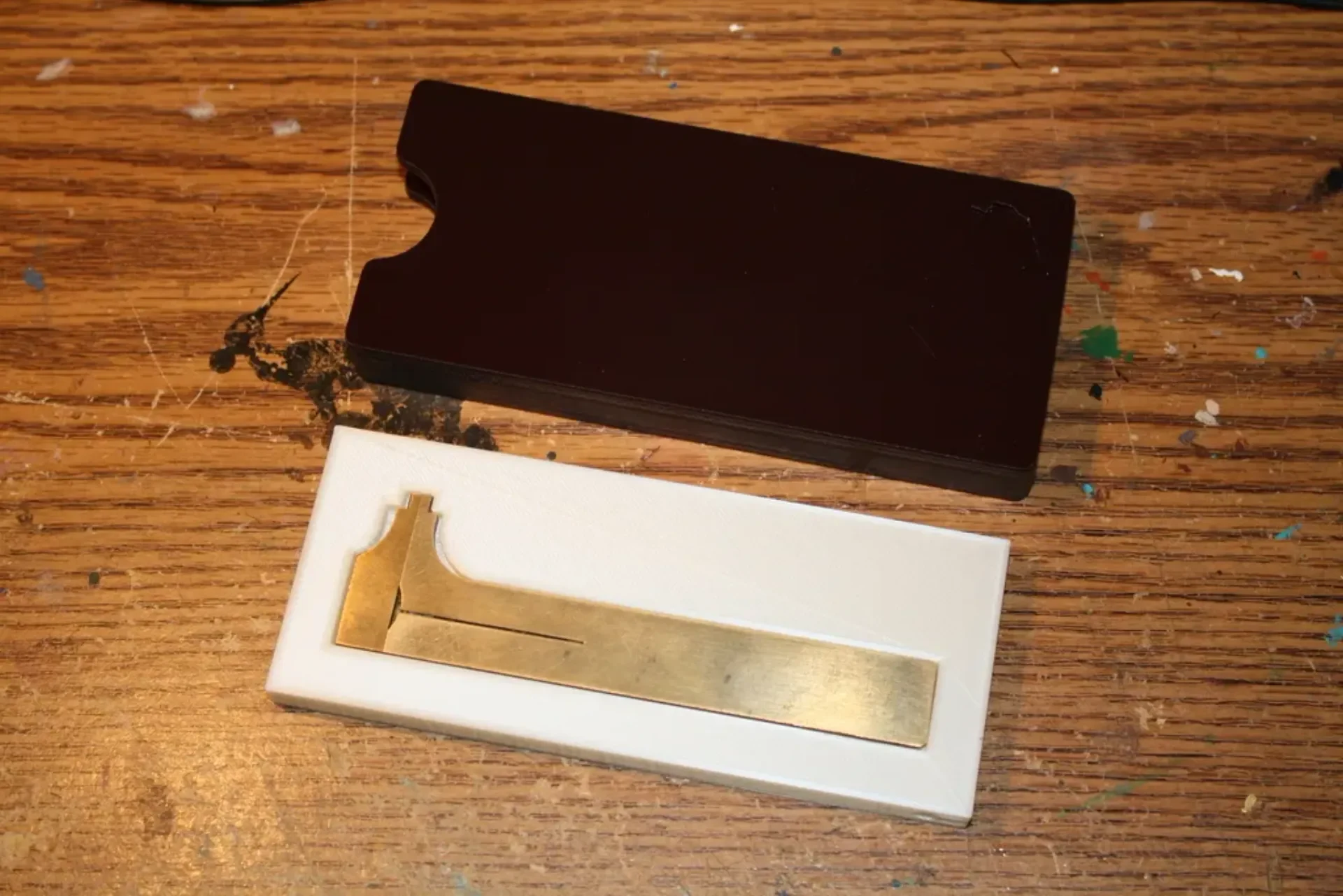

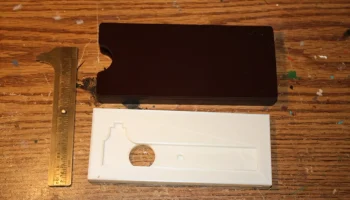

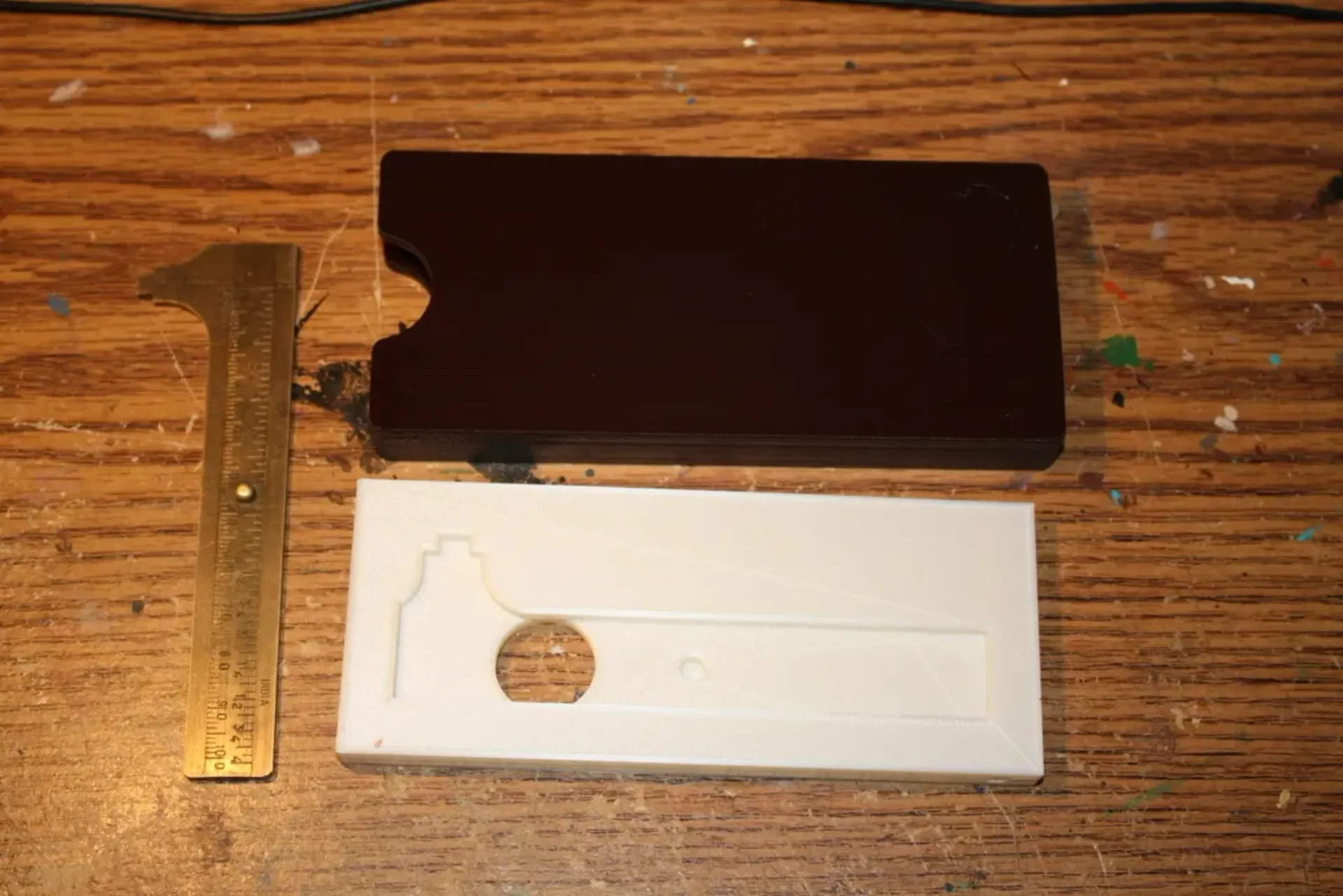

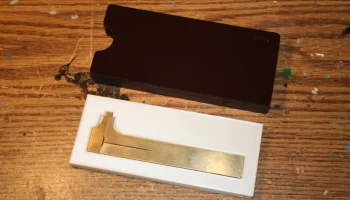

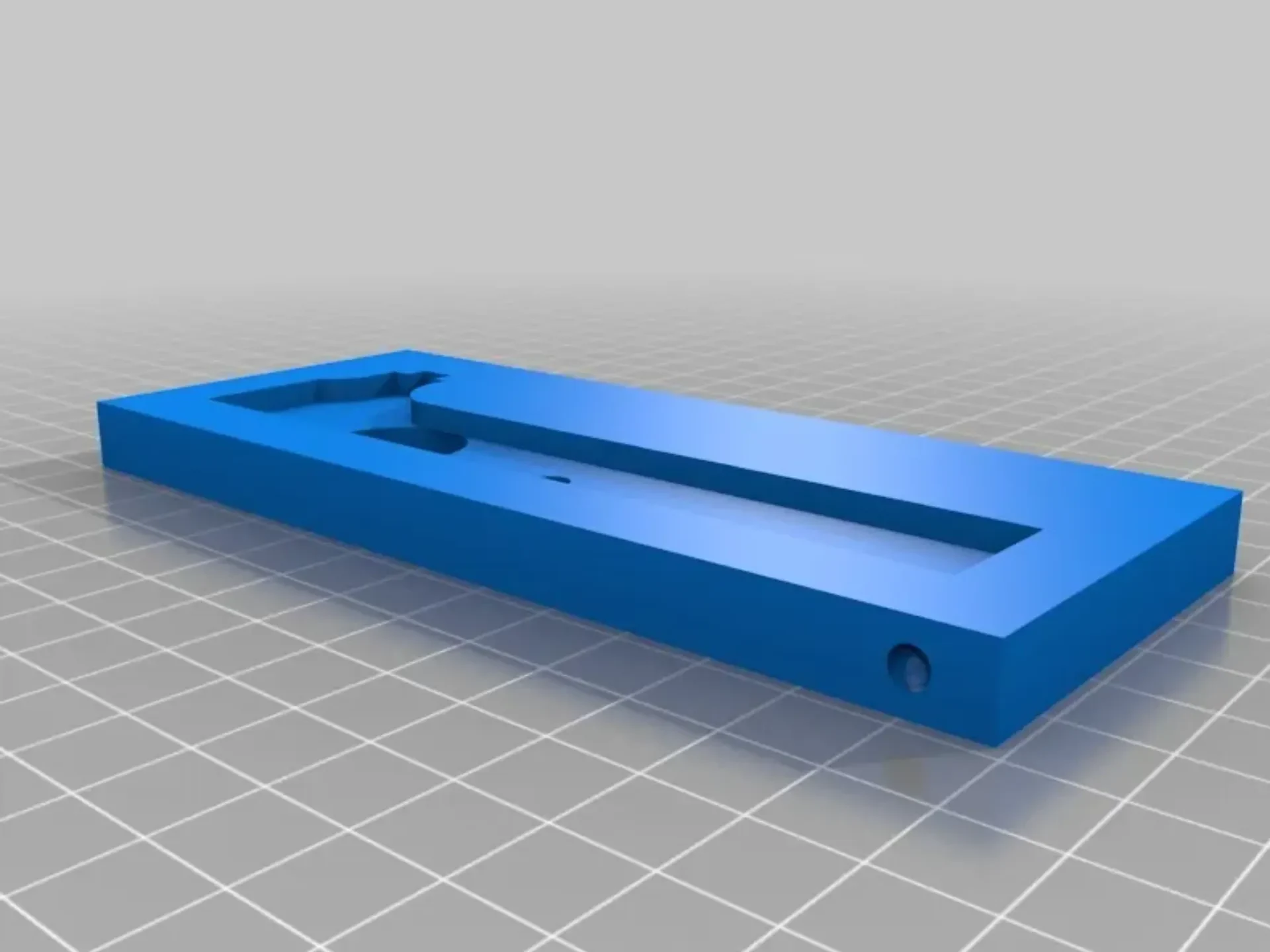

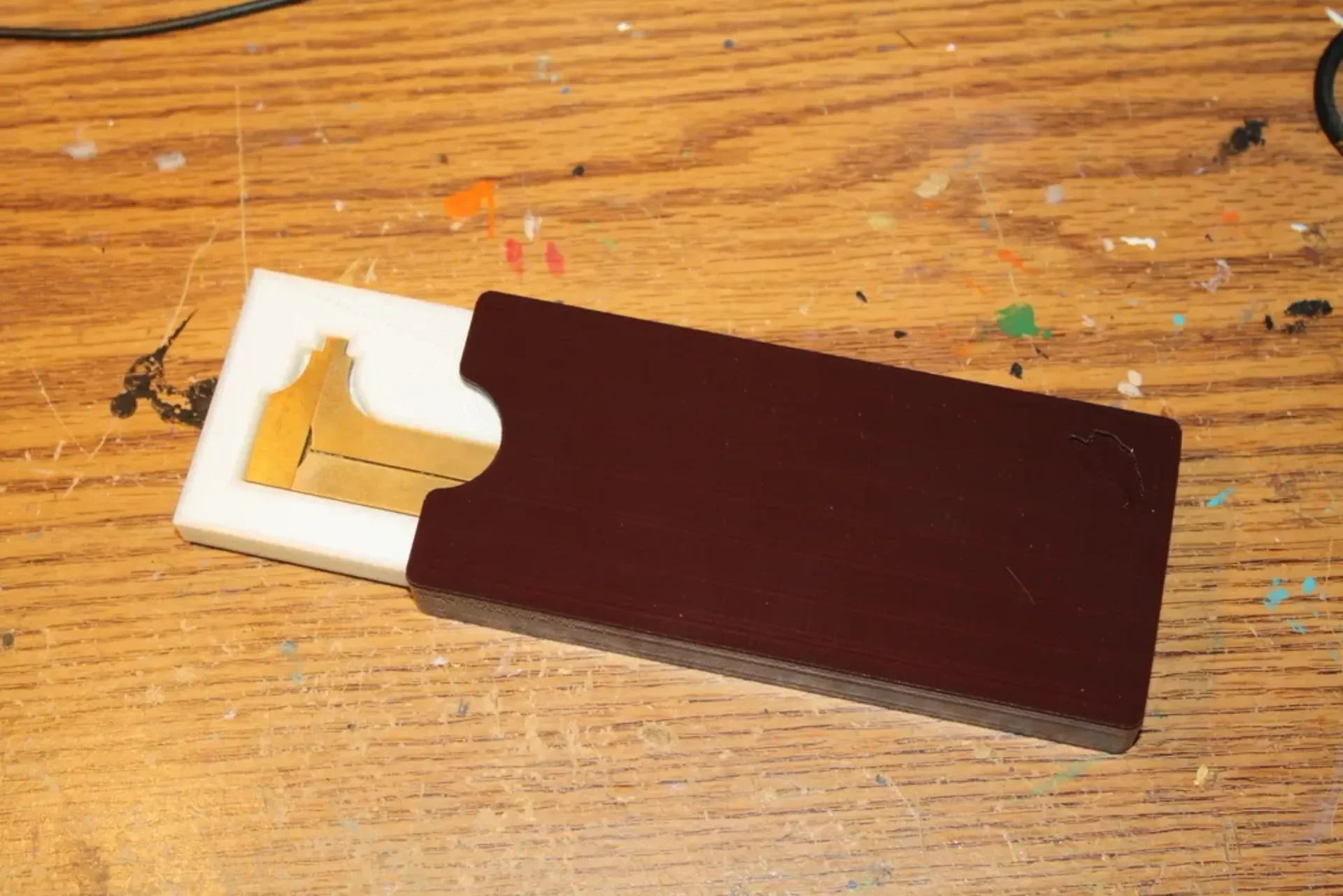

Это сделано так, что лоток защелкивается на месте после вставки в корпус через два небольших выступа внизу. Чтобы втолкнуть его внутрь и вытащить обратно, потребуется немного силы, но как только он окажется внутри, он уже не выскользнет просто так. Я добавил отверстие для пальца в лотке, чтобы можно было легко вытолкнуть суппорт.

Настройки печати

Бренд принтера:

ТЕВО

Принтер:

Тарантул

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

13%

Как я это разработал

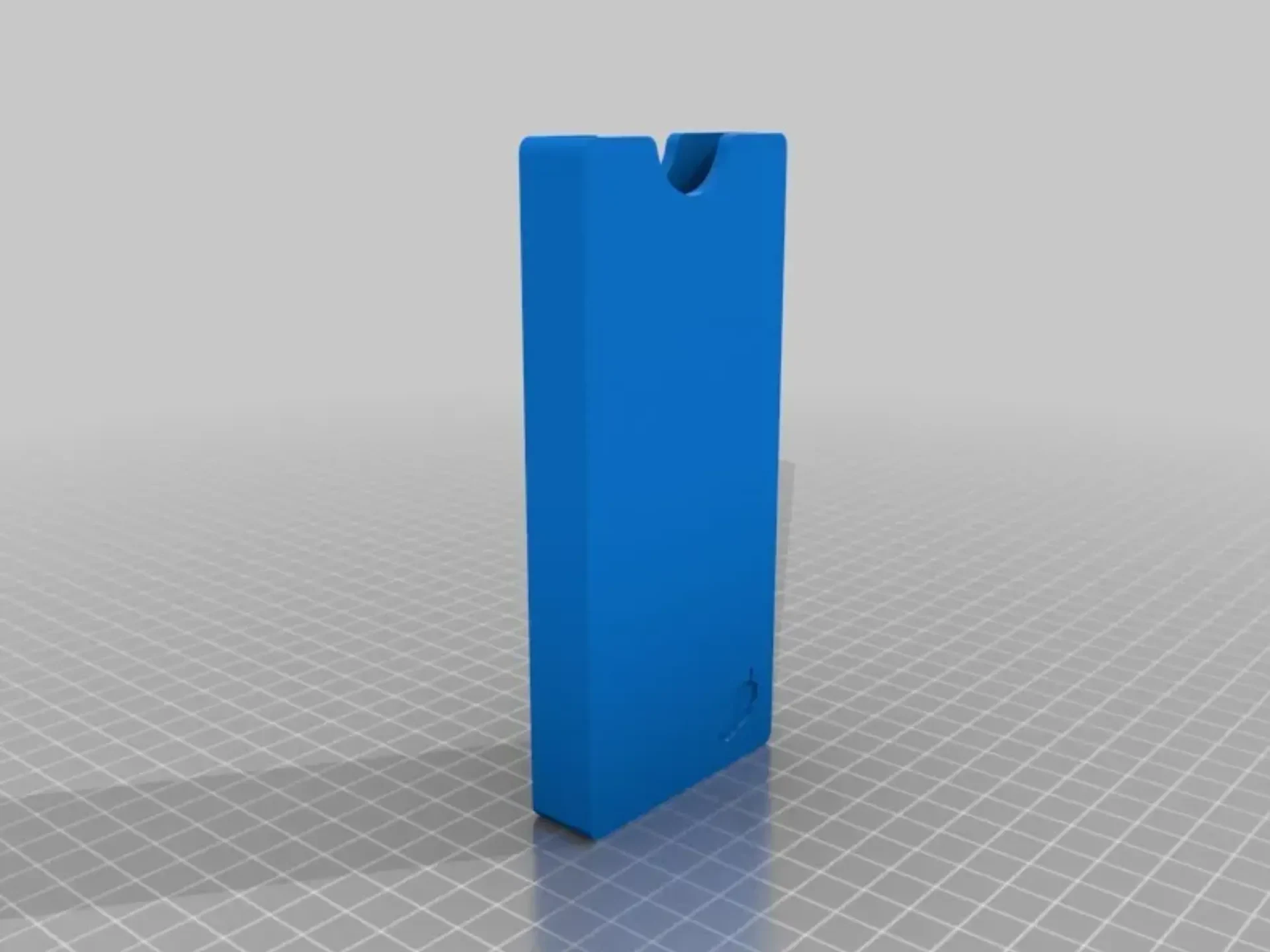

Поскольку я экспериментировал с FreeCAD, я решил, что это будет хорошей проверкой моих способностей (или их отсутствия). Я никогда не начинал с простых проектов первым. Имея почти десятилетний опыт работы в SketchUp, я привык импортировать изображение в программу, обводить его, а затем выдавливать эту форму. Если это можно сделать с помощью FreeCAD, то я это упустил, поэтому мне пришлось все измерить и вручную нарисовать форму штангенциркуля в Sketcher. С прямыми линиями я хорошо справляюсь… не так много дуг. Дуги не совпадают идеально, но они достаточно близки, чтобы служить здесь своей цели.

Если кому-то нужен исходный файл, я буду рад загрузить его для вас, но предупреждаю вас, что, будучи полным новичком во FreeCAD, мои рабочие процессы и организационные навыки в этой программе, вероятно, заставят вас чесать голову и задаваться вопросом: «Что, черт возьми?»
