Цифровые часы ArduClock своими руками.........

Это ArduClock!

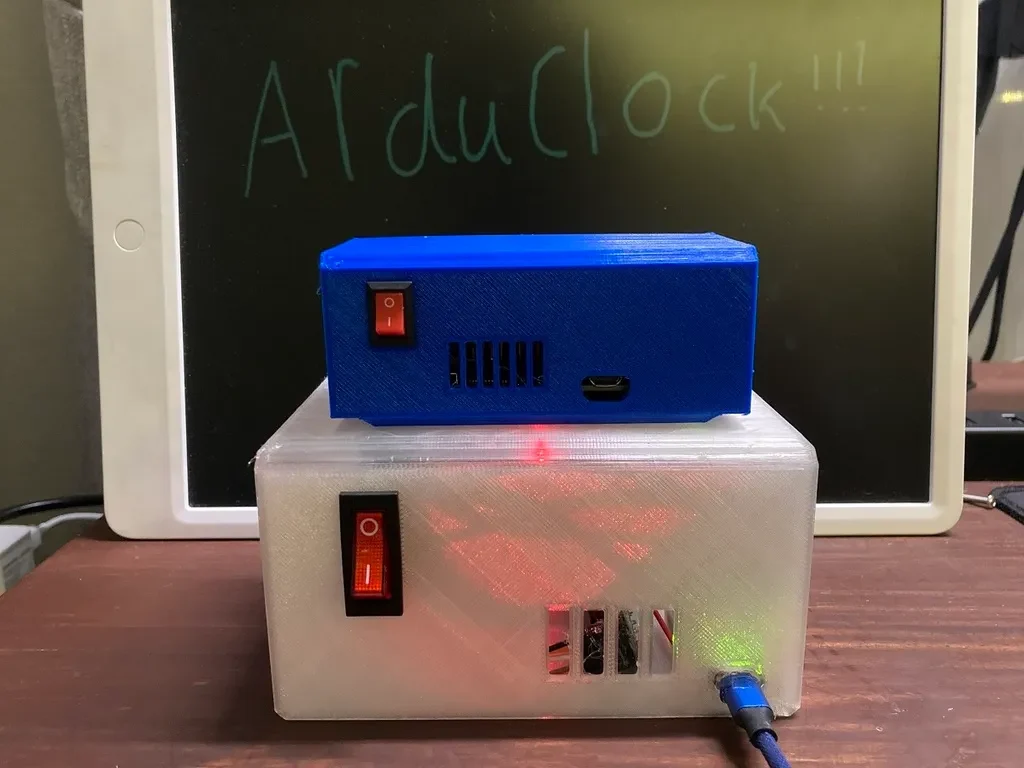

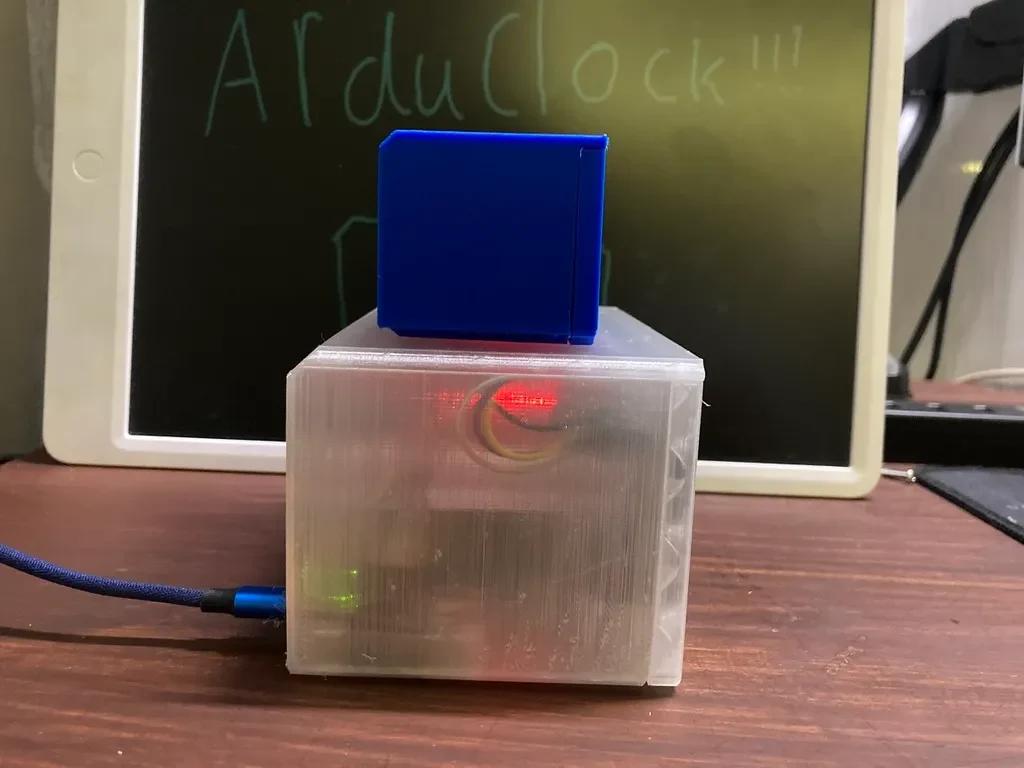

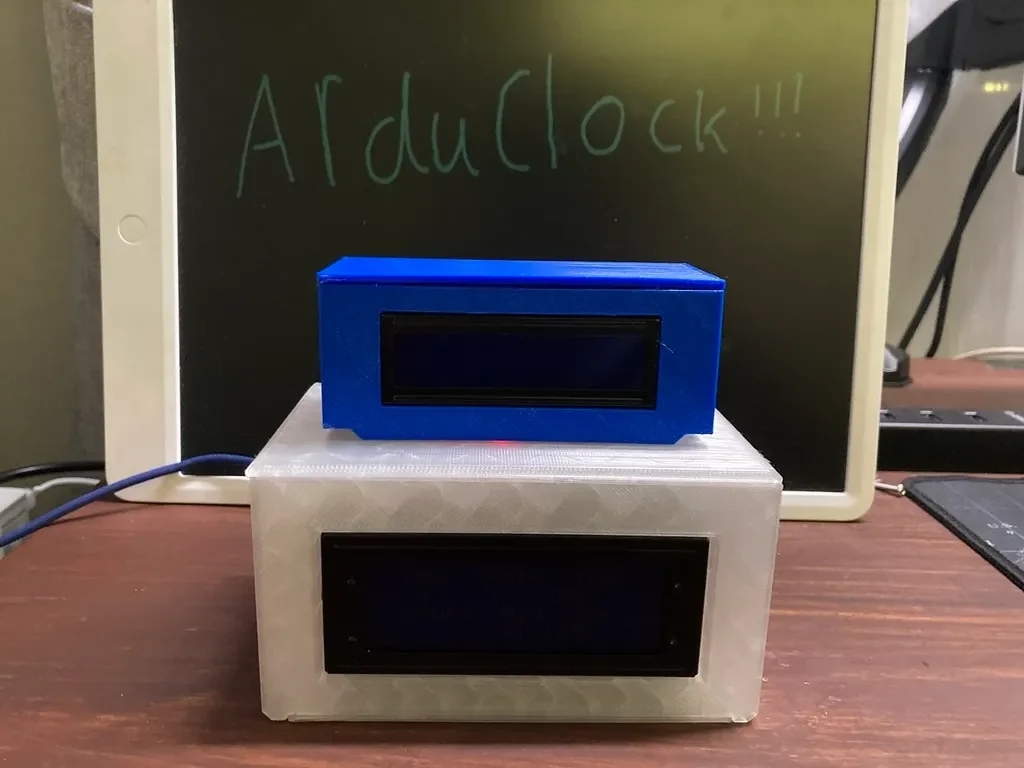

ArduClock похож на PiClock, но примерно в 2 раза больше PiClock.

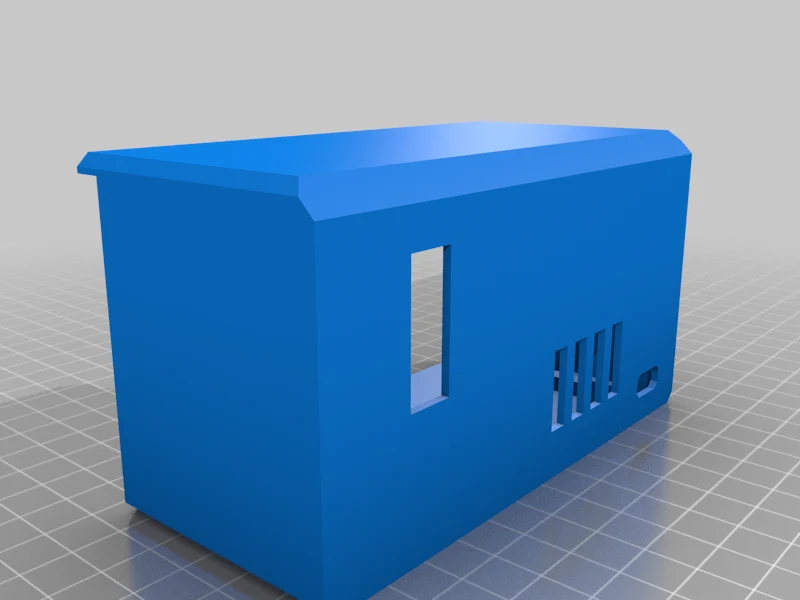

ПРИМЕЧАНИЕ. На фотографии часы длиннее, но реальная 3D-модель короче на 2 см, чтобы сделать ее меньше, поскольку дополнительный размер не нужен, а отверстие переключателя имеет лучшие допуски, поэтому его не нужно шлифовать, поэтому расстояние Z меньше. Кроме того, если вы НЕ собираетесь использовать модуль D1302 RTC, мой код не будет работать, поскольку вам нужно установить другую библиотеку для использования вашего модуля.

Вот различия между ними:

АрдуЧасы:

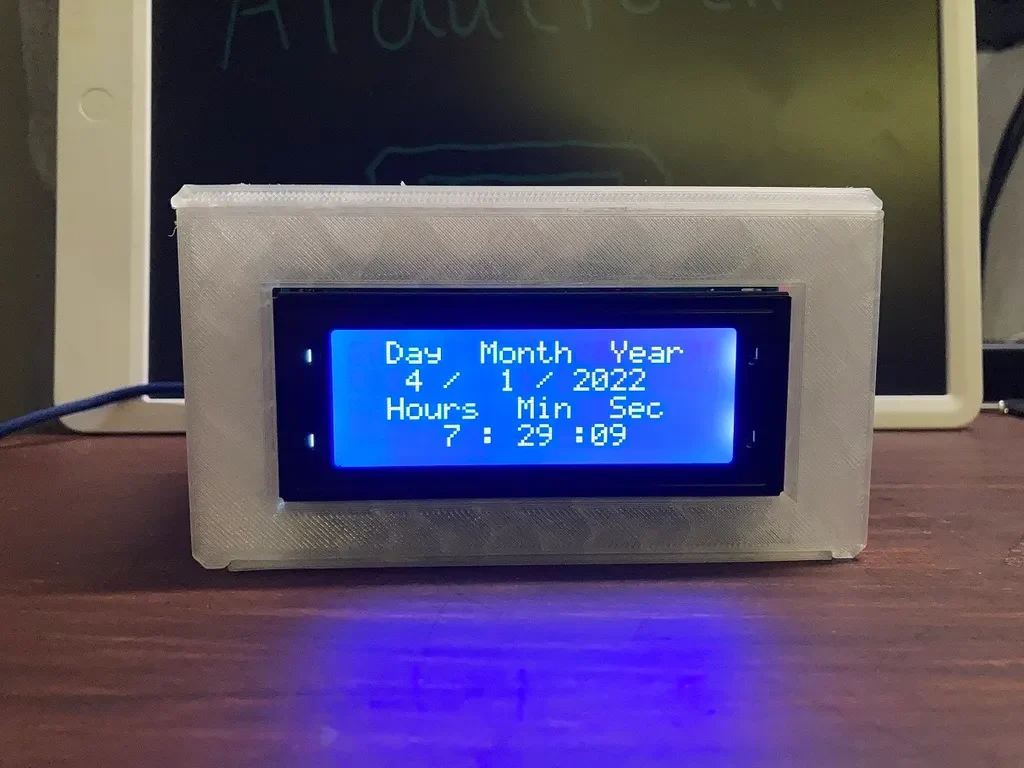

Экран большего размера 20x4, PiClock имеет экран 16x2.

Чем больше отверстие для переключателя, тем громче ЩЕЛЧОК, чем больше, тем больше :)

Использует Arduino Pro Micro (скоро появится версия Arduino Nano) вместо Raspberry Pi Zero, чтобы значительно снизить затраты.

Не требует Wi-Fi для калибровки, поскольку у него есть RTC (модуль часов реального времени), поэтому он всегда будет показывать правильное время, даже если сами часы отключены от сети.

Немного сложнее построить, так как требуется немного больше навыков для подключения и, возможно, пайки, но хороший опыт обучения.

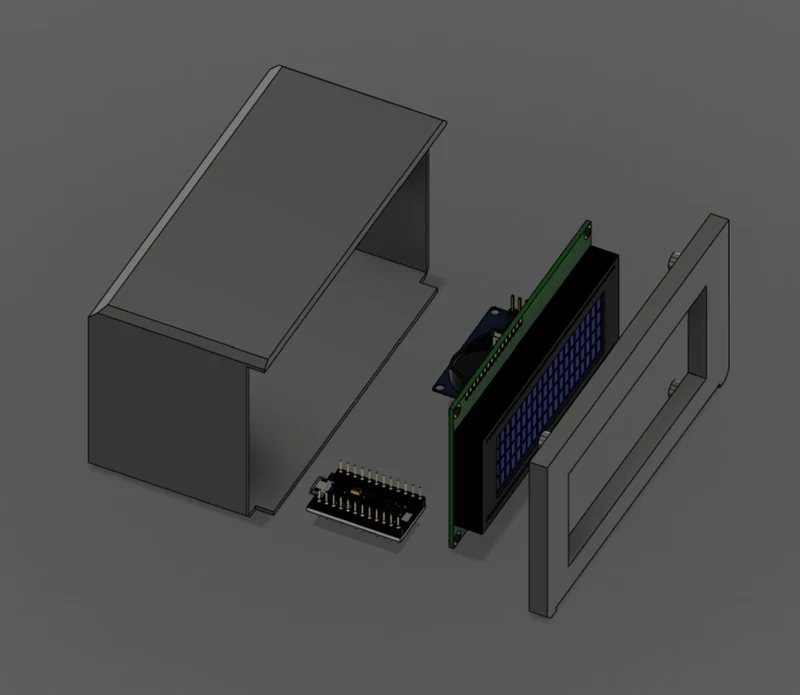

Детали необходимые для сборки:

ЖК-дисплей 20x4 с i2c, если хотите (это значительно облегчает жизнь)

Модуль RTC (мой конкретный модуль, который работает с моим кодом, — это модуль D1302 RTC)

По крайней мере, 2 винта M2, если вы не хотите использовать клей.

Arduino Pro Micro (скоро появится версия Arduino Nano)

3-контактный переключатель 10 x 25 мм

Много проводов gpio

Средние размеры ArduClock (НЕ НА ФОТО):

63 х 71 х 130 мм

х у я

Мое руководство по его сборке: https://sites.google.com/view/lordevilfish3dp-official-websi/guides/arduclock-diy-20x4-lcd-digital.
