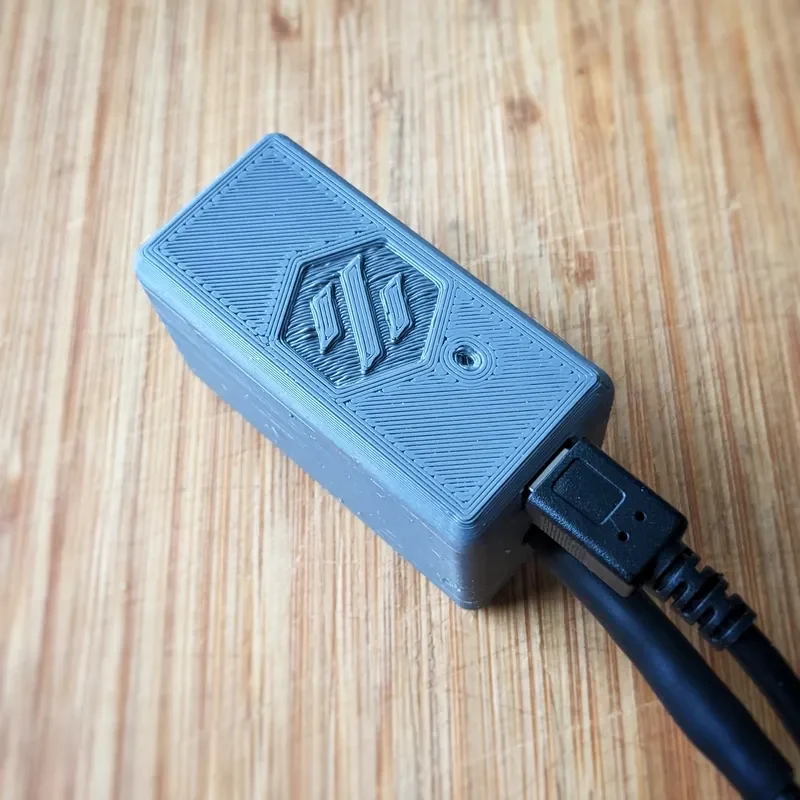

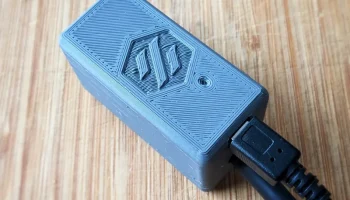

Корпус Pi Pico с местом для разъемов и разъемов DuPont -...

Разработан и напечатан из PETG, но он намеренно плотно прилегает, поэтому вам, возможно, придется немного увеличить его для ABS.

Я не очень хорошо разбираюсь в пайке, но, к счастью, многие поставщики предлагают Raspberry Pi Pico с предварительно припаянными конт��ктами разъема с цветовой маркировкой.

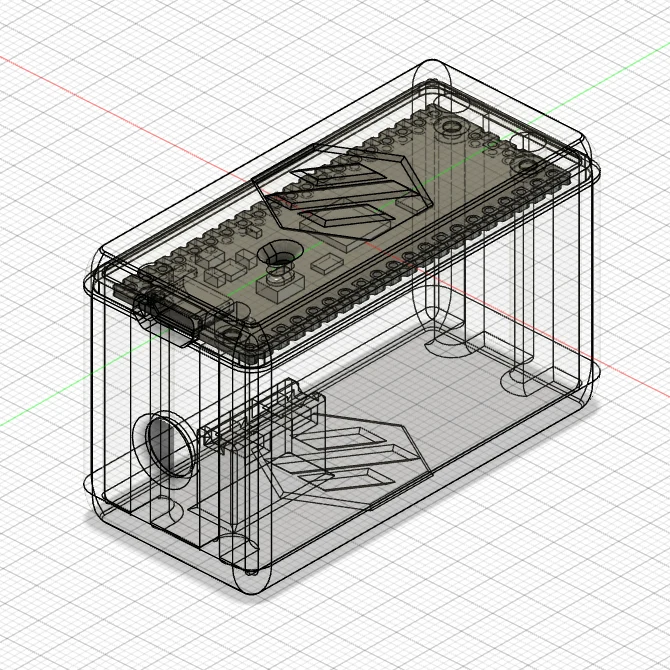

Однако все корпуса, которые я нашел здесь, на Printables, были достаточно толстыми для самого пико и плоских припаянных проводов, поэтому я разработал свой собственный корпус, достаточно толстый для разъемов и разъемов DuPonts. Я также добавил блок разгрузки от натяжения, чтобы закрепить провода парой 2-миллиметровых стяжек перед их выходом из корпуса.

Я сделал свой как часть калибровочного набора для моего ворона, следуя приведенному ниже руководству по Nero3d, поэтому я также сделал соответствующую коробку для размещения провода и акселерометра на монтажном кронштейне, поэтому я поместил на них логотип ворона, но я также включил пустую версию крышки.

Вот учебник, которому я следовал:

Вот кронштейн, который я использовал для Voron 2.4 Afterburner:

https://www.printables.com/model/334193-voron-afterburner-adxl345-mounts

А вот еще одна моя модель с коробкой-комплектом:

https://www.printables.com/model/376865-resonance-compensation-kit-box-blank-or-voron-logo
