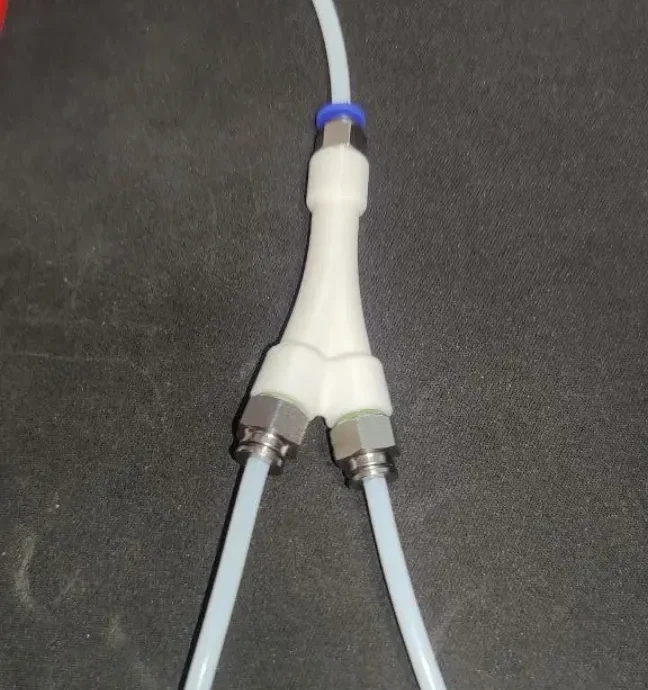

Y-образный разветвитель Bambu Lab X1 с входом для пневматиче

Обновление от 27.10.22:

Какой-то пользователь попросил меня указать версию, которую можно исправить на машине, и вот вы можете ее протестировать.

Прикреплена «бета» версия.
перегородку закрепить в углу машины двусторонним скотчем.

Я подчеркиваю бета. Мне и сообществу было бы полезно оставить комментарий о том, как работает эта версия, чтобы решить, выпускать ее или нет.

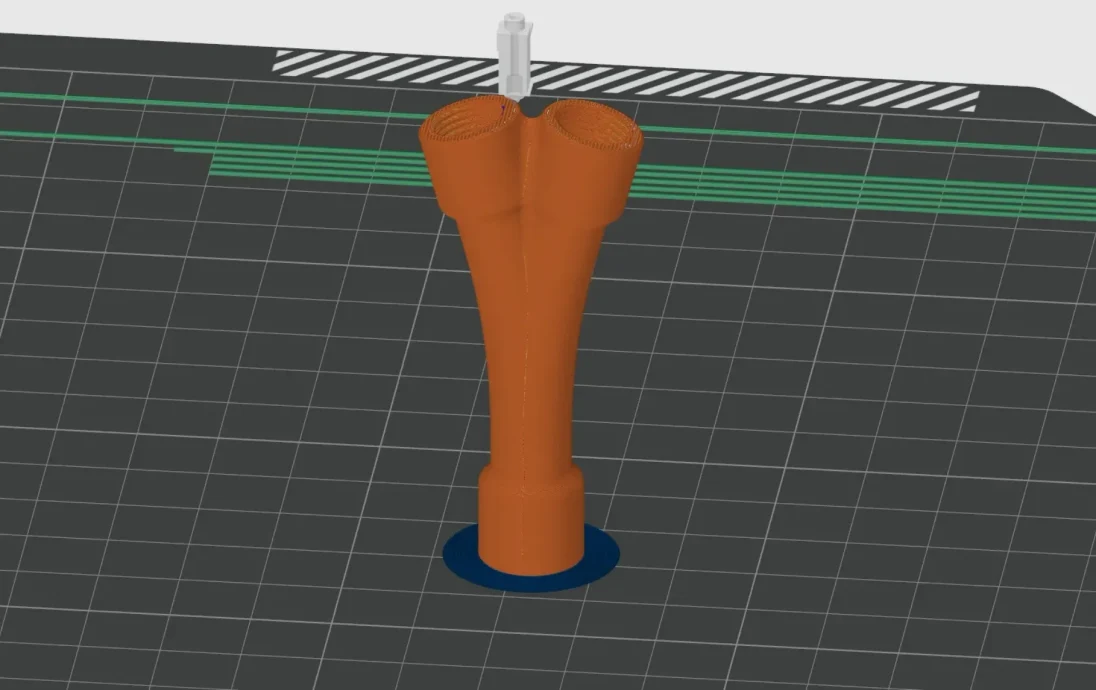

Файл рекомендуется печатать вертикально с высотой слоя 0,12 мм и заполнением 25%.

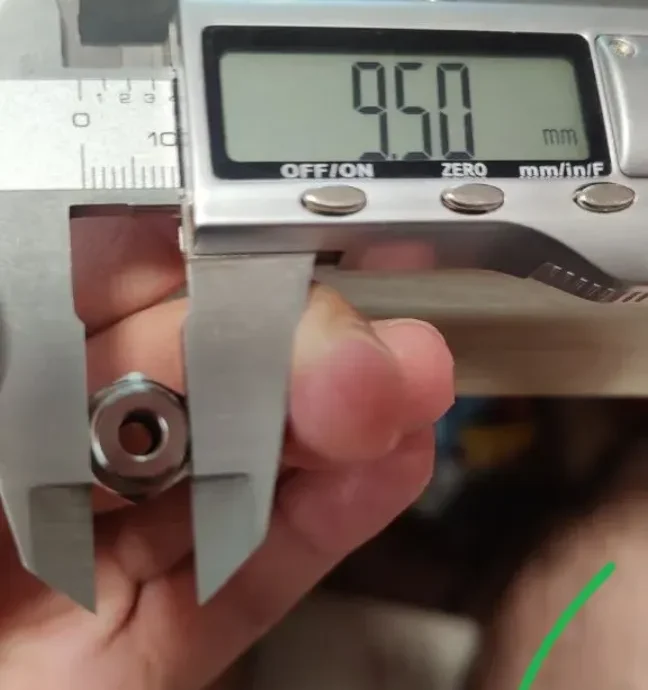

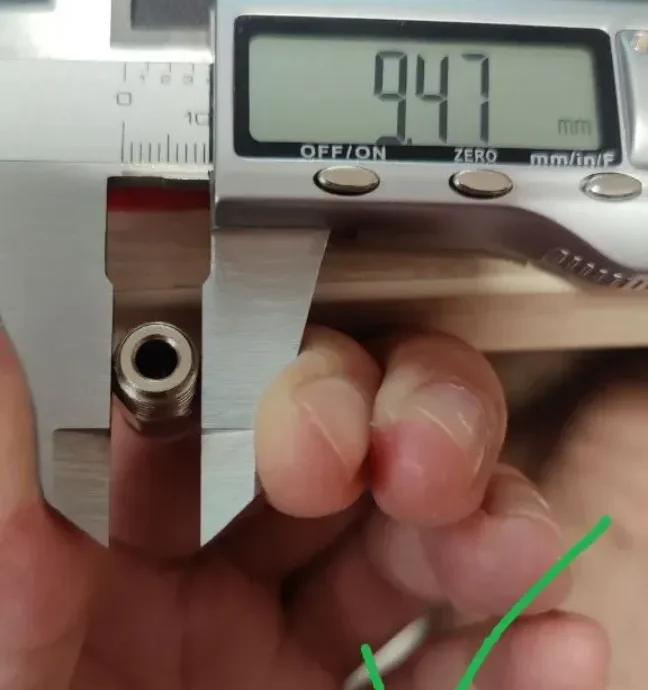

Необходимо разрезать фторопластовую трубку, идущую от сплиттера к экструдеру, до определенного размера. Поскольку каждая машина отличается по своей конструкции, стандартных размеров не существует, поэтому вам придется измерять самостоятельно. На сплиттере имеется отметка, которую можно использовать в качестве ориентира для измерений. Прикреплены фотографии, как это сделать.

Идея состоит в том, чтобы трубка из птфэ была максимально прямой и занимала все полезное пространство обоих разъемов. Если оставить пространство незанятым трубкой из ПТФЭ, это может привести к сбоям в загрузке нити.

Необязательно:

Вы увидите, что в единственном разъеме есть вырез, под которым видна тефлоновая трубка. Это означает использование трубки из ПТФЭ без использования соединителя. Опробовано успешно, но тему для разъема М10 я решил оставить и дать каждому выбрать, что использовать. Само собой, для использования этой опции необходимо, чтобы к машине был прикреплен разветвитель, иначе он не будет работать.

Прикрепил видео пример его работы без разъема:

Звук трения при загрузке нити слышен ��олько во время загрузки нити. Возможно, распечатка дизайна сбоку уменьшит его, но нитки и отверстия могут выйти неправильно.

Опционально 2:

Если вы хотите устранить проблемные элементы, такие как муфта, я думаю, это возможно. Вам придется вставить новую трубку из ПТФЭ от экструдера к сплиттеру и подключить ее к пневматическому разъему сплиттера. Меньше элементов, меньше возможных проблем.

Спасибо всем.

ИСПАНЬОЛЬ

Актуализация 27.10.22:

Вы можете использовать мне версию для установки машины и получить ее для проверки.

Это дополнение к «бета-версии»
делитель, чтобы расположить его на макине с двойной лентой.

Вспомните бета-версию. Я помогу мне и сообществу оставить комментарий о том, какая функция работает в этой версии, чтобы решить, если нет.

Архив рекомендуется зафиксировать в вертикальном положении с высотой крышки 0,12 мм и отклонением на 25%.

Необходимо, чтобы делитель и экструдер были определены средней частью. Дело в том, что каждая машина отличается от своей конструкции, но не является медициной, потому что она связана с тем, что вы видите, делитель — это марка, чтобы использовать ее как справочную информацию для лечения. Дополнительные фотографии того, что было.

Идея заключается в том, что трубка должна быть закрыта, поэтому большую часть тела можно занять всем пространством для амбо-коннекторов. Если вы закроете трубку, это может спровоцировать неисправность в работе нити.

Дополнительно:

Убедитесь, что разъем единственный, который позволяет вам увидеть трубку PTFE. Это необходимо для использования трубки без необходимости использования разъема. Если вы пытаетесь выйти, вы решаете открыть розетку для разъема M10 и каждый раз, когда вы используете его. Итак, мы решили, что для использования этой опции необходимо, чтобы делитель находился в напряжении в машине, а в противном случае он не работал.

Дополнение к видеосъемке без разъема:

Звук, издаваемый при загрузке нити соло, ощутим во время загрузки нити. Если вы внедрите дизайн побережья, он будет уменьшен, чтобы не допустить ошибок и отверстий.

Опционально 2:

Если вы хотите устранить проблемные элементы как акопладор, то это возможно. Если вы хотите, чтобы новая трубка выдвинула делитель и соединила его с невматическим разъемом делителя. Menos elementos menos возможные проблемы.

Спасибо за все.

-------------------------------------------------------------------------------

Это ремикс на
