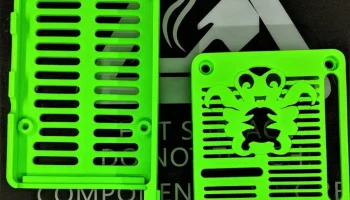

Корпус Raspberry Pi 3 B/B+ и 4B с логотипом OctoPrint

Обновление от 8/17: получил свой Raspi 4B и установил его в корпус RASPI_4B OctoPrint. Благодаря изменениям дизайна корпус хорошо подходит для Rasberry PI 4B. Убран статус WIP.

Обновление от 14 августа: фиксированные опоры для отверстий под винты.

Обновление от 13 августа: из-за досадного инцидента я удалил предыдущие stl-файлы 4B и заменил их обновленными версиями.

Файлы 4B все еще находятся в стадии разработки.

НЕ ПЕЧАТАЙТЕ предыдущие файлы.

В конструкции имеется недостаток, который оказывает давление на чип, расположенный рядом с портом Ethernet и за соседним портом USB. Пользователь thejustinwalsh сломал свой Raspi 4B, сжимая корпус. Смотрите его комментарии.

Изменения:

Срезал выступающий выступ, чтобы обеспечить зазор между корпусом и чипом.
Увеличены отверстия для портов USB-C и HDMI.
Уменьшен размер монтажного винта до М2,5.

Я также включил файлы шагов для дела 4B и изменил статус всей публикации на «в разработке».

Обновление от 20 июля: благодаря отзывам Кррази была выявлена ​​слабость в сообщениях и то, что не все Raspberry Pi поддерживают монтажные винты M3. Я обновил файлы соответственно:

Передние стойки корпуса Pi3B/B+ были усилены.
Теперь существует две версии: одна с использованием винтов и гаек M3, а вторая — с винтами и гайками M2,5.

Имена файлов, оканчивающиеся на 2,5MM, предназначены для винтов и гаек M2,5.

Имена файлов, оканчивающиеся на 3,0MM, предназначены для винтов и гаек M3.

Файлы Raspberry 4B еще не обновлены.

Обновление от 7/3: (Файлы Raspi4B следует считать незавершенными)

Пришлось заменить файлы Raspi4B файлами версии 2. Не осознавал, что когда Raspberry Pi Foundation говорит «отказ от замены», это не учитывает, что порты USB и порты Ethernet были перепутаны.

Обновление от 29 июня: (Файлы Raspi4B следует считать незавершенными)

Добавлены чехлы для Raspberry 4B. У меня нет 4B для тестирования; они основаны на файлах САПР, загруженных из GrabCad. Пожалуйста, оставьте отзыв, если они нуждаются в корректировке или подходят. Спасибо.

Все файлы начинаются с Raspi4B.

Обнаружил, что задний корпус без ушек не соответствует переднему корпусу. Обновлены файлы, чтобы они соответствовали передней части корпуса.

Обновления:

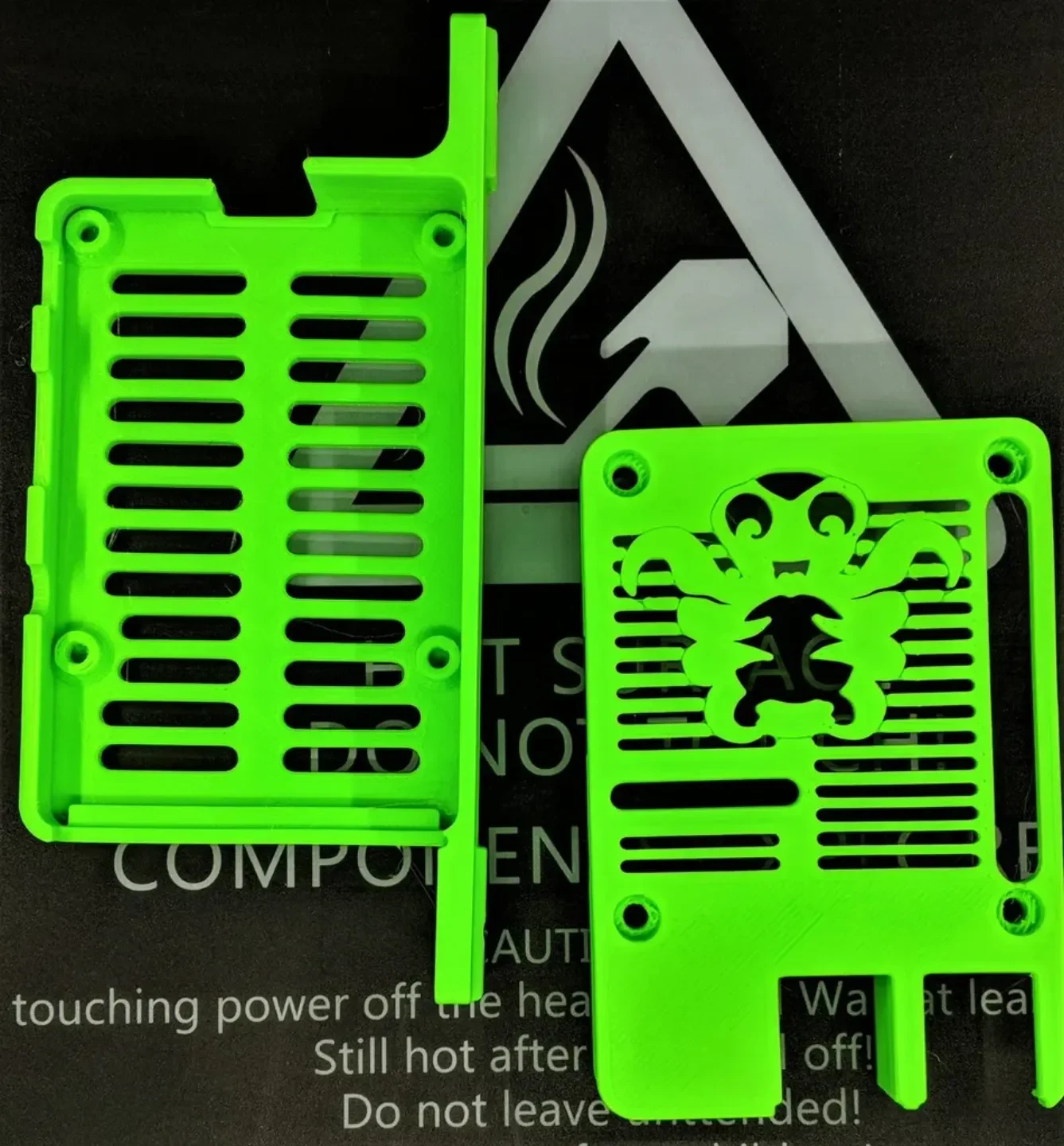

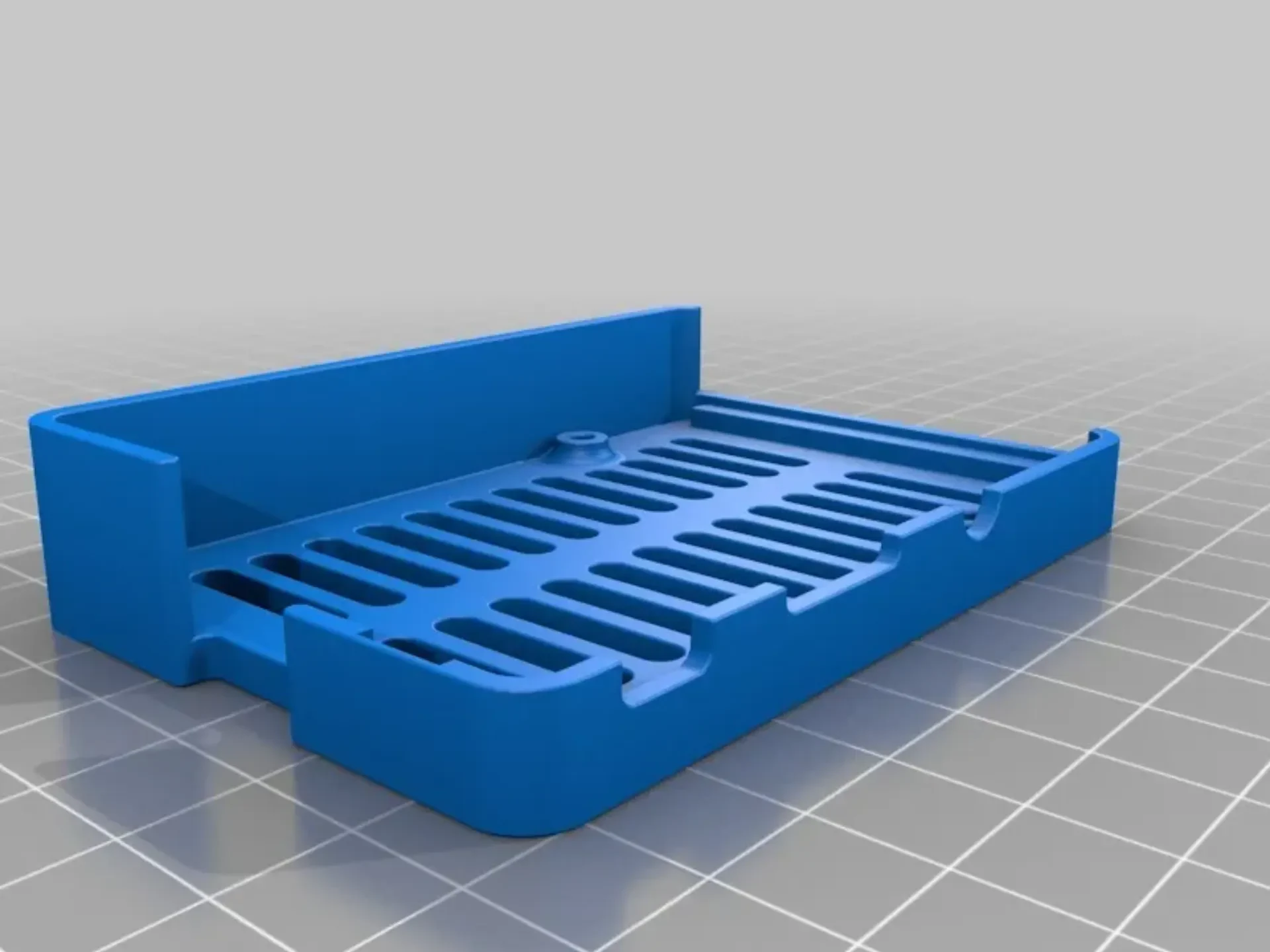

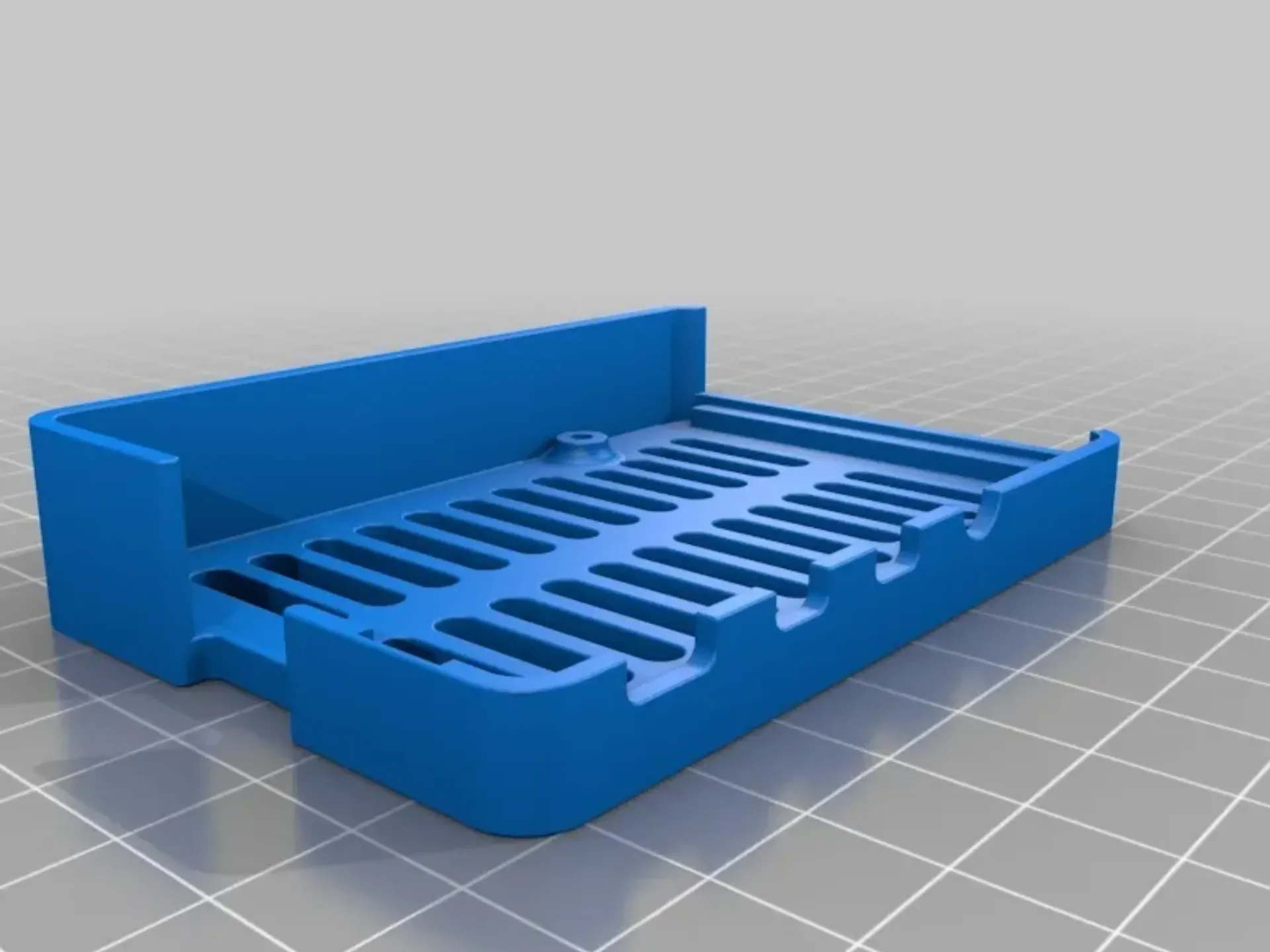

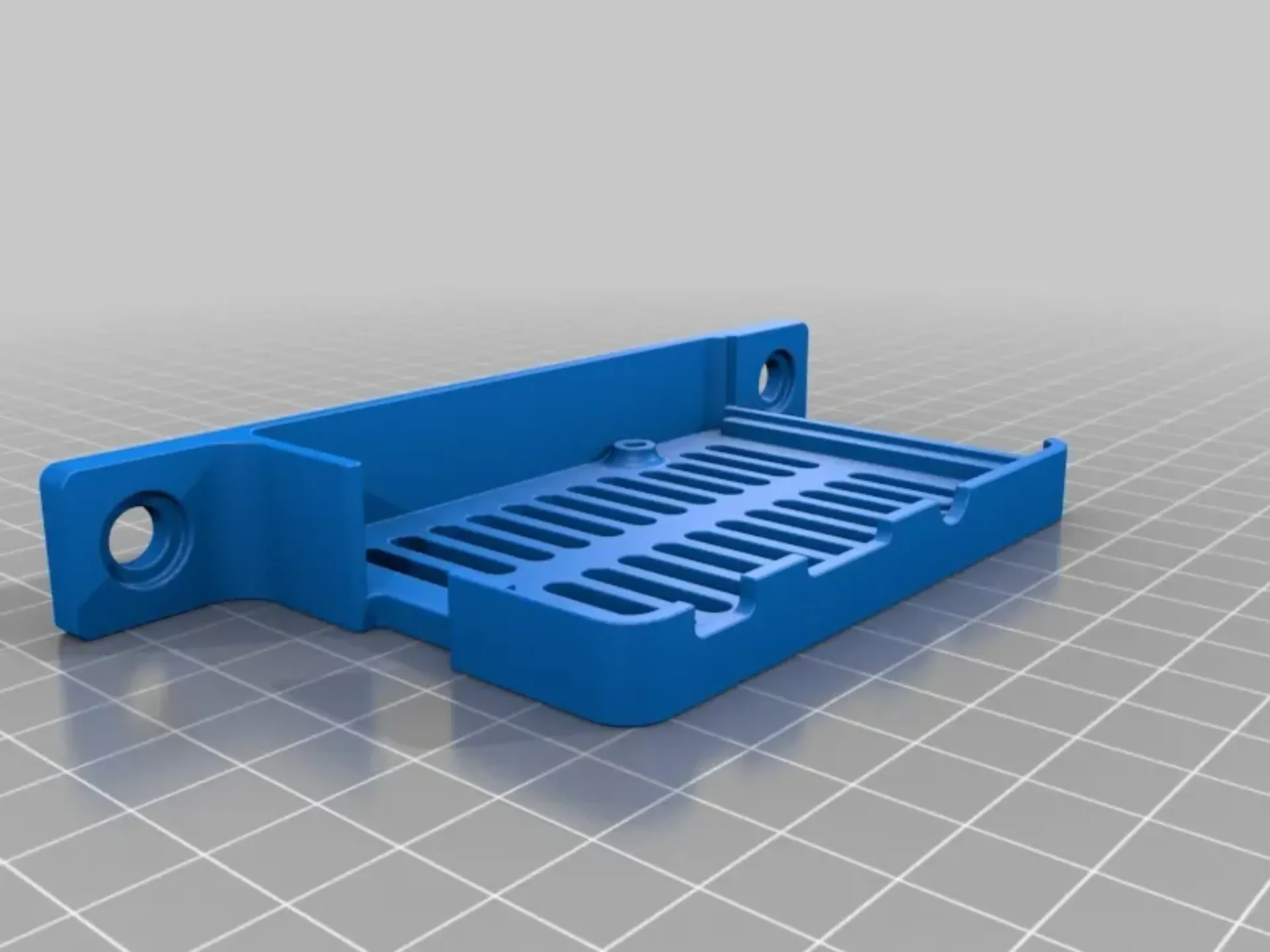

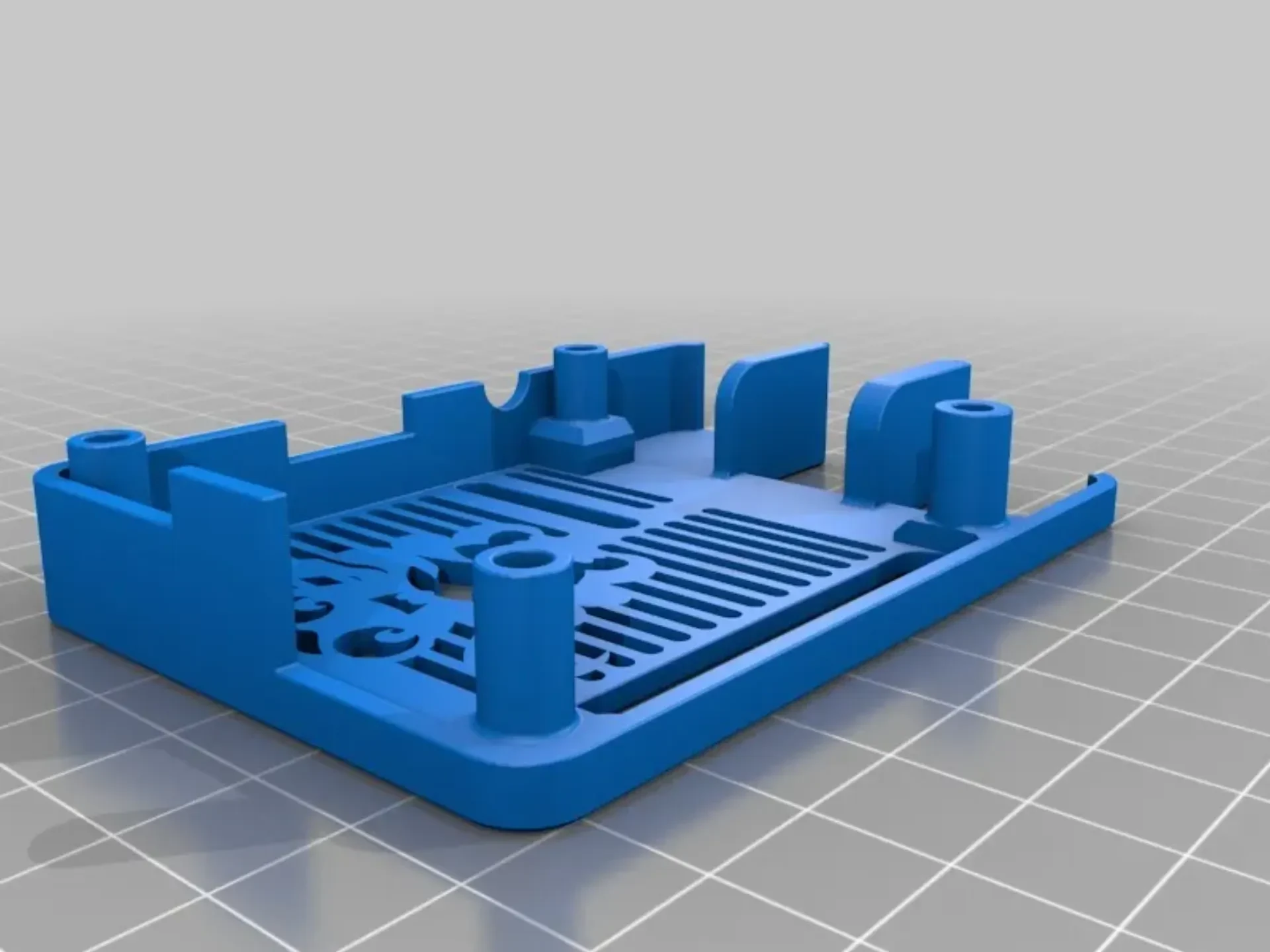

Задняя часть корпуса

Центрирующие ребра на «Case_Rear_with_Ears» мешают затягиванию молотковых гаек. Я перемешал ребра, чтобы убрать поме��и.
Я создал тонкую мембрану, чтобы светодиодные индикаторы состояния были видны сквозь пластик. (Пока он не напечатан на темной непрозрачной нити.)

Case_Rear V3.stl, Case_Rear_with_Ears V2.stl

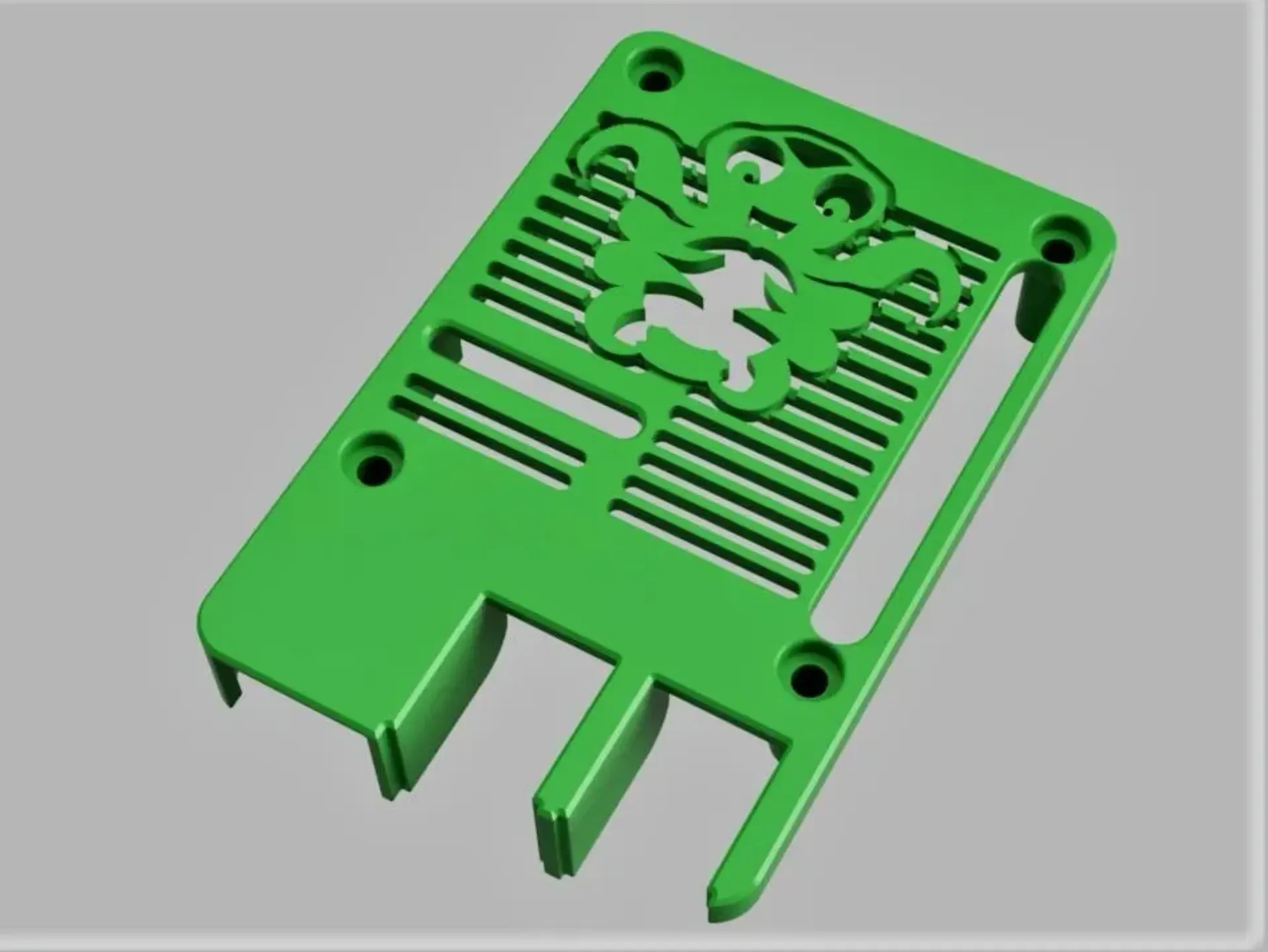

Передняя часть корпуса

Увеличена ширина и глубина разделения между логотипом и слотами охлаждения. Это сделано для того, чтобы логотип лучше выделялся и облегчал печать. (Слишком сильное смазывание первого слоя закроет зазор. Так должно быть лучше.)

Передняя часть корпуса v4.stl

Это ремикс на Raspberry Pi 3 B Case Bear Upgrade от Licantrop.

Ремикс включает в себя следующие дополнения:

*Чехол с логотипом OctoPrint

Доступ к контактам GPIO
Увеличенные винты корпуса с 2,5 мм до 3 мм.

Оригинальные конструктивные особенности:

Доступ к разъему ленточного кабеля камеры
Доступ к SD-карте
Доступ к разъему питания MicroUSB
Доступ к порту HDMI
Доступ к композитному видео/аудиоразъему 3,5 мм.
Доступ к порту локальной сети
доступ к USB-порту

*OctoPrint и логотип OctoPrint являются зарегистрированными торговыми марками* Octoprint.org

Настройки печати

Принтер:

Гиперкуб Эволюция

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

20%

Нить:

3D Солютех ПЛА

Яблочный зеленый

Примечания:

Распечатайте в формате stl.

Пост-печать =============

Очистите опорную конструкцию сверлом диаметром 2,5 или 3,0 мм соответственно или воспользуйтесь ножом x-acto.

Необходимое оборудование:

Винты корпуса

В зависимости от типа корпуса, который вы напечатали, вам понадобится: + 4 винта M3 x 20 + 4 гайки M3 или + 4 винта M2,5 x 20 + 4 гайки M2,5.

Монтажное оборудование

2 винта M5 x 10 для доп. 3030
