Базовый чехол Seeed XAIO и Grove

Мне нужен был небольшой футляр для одной из моих плат XAIO и различные варианты крепления, так как у меня их несколько, и я могу использовать их по-разному. Позже я понял, что могу модифицировать его, чтобы он соответствовал другим моделям XAIO.

Если вы ищете что-нибудь интересное, чем можно заняться на своем устройстве, и оно основано на ESP32, попробуйте настроить его с помощью Home Assistant через ESPHome, а также подключить и настроить некоторые поддерживаемые датчики. Дополнительную информацию можно найти в этом руководстве. К сожалению, я не могу поддержать вас с ESPHome или электроникой :)

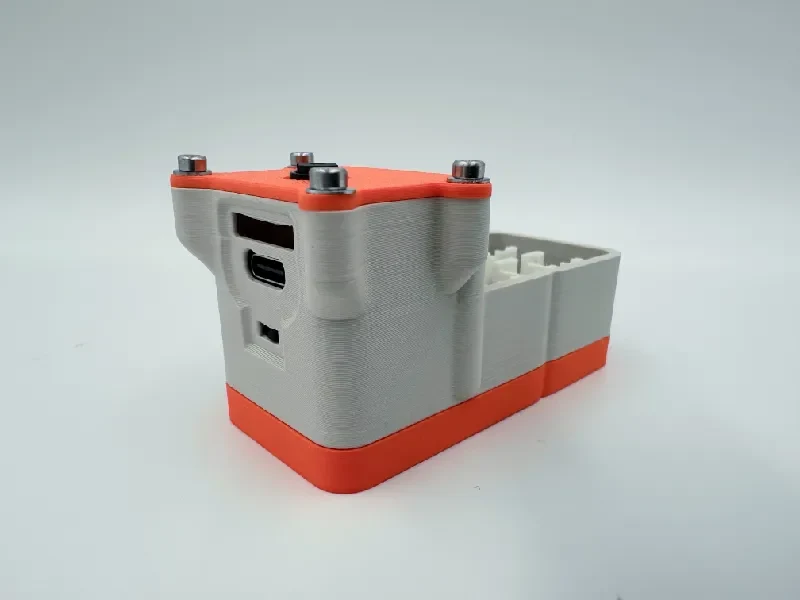

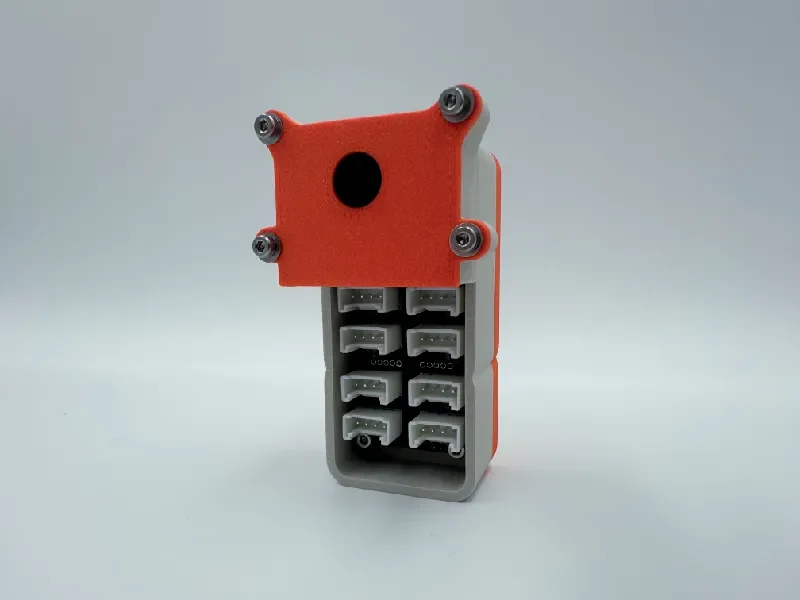

В настоящее время доступна простая подставка, подставка для настенного крепления и вариант крепления магнитного диска 8x2 мм. В ближайшее время мы добавим как минимум магнитную подставку и, возможно, подставку.

Требуется для сборки

8x вставок M2, CNC Kitchen/Ruthex/другие аналогичные размеры

4 винта M2x8 для крышки

4 шайбы для крышки

4 винта M2x12 для основного корпуса/основания

Штыревая полоска

Паяльник

База Гроув

Seeed XAIO ESP32S3 Sense/RP2040/SAMD21/nRF52840/ESP32C3/nRF52840 Sense

Для дополнительного магнитного крепления вам понадобятся 1-3 дисковых магнита размером 8x2 мм. Вероятно, хорошей идеей будет использовать три, если вы подключаете аксессуары, и использовать немного клея, чтобы они оставались на месте.

Печать

Доступен предварительно настроенный файл Bambu с цветами, соответствующими изображениям выше, а также ненастроенный файл 3MF.

Используйте «чувствительные» объекты крышки и основного корпуса, если у вас есть ESP32S3 Sense, в противном случае используйте «другие» объекты вместе с основанием по вашему выбору.

Предварительно настроенный файл Bambu имеет параметры основания и крышки на первой пластине. На второй табличке указаны основные варианты корпуса. Удалите дополнительные детали, которые вы не хотите использовать.

Если вы настраиваете печать самостоятельно, это простая печать с соплом 0,4. В основном корпусе необходимы гибридные опоры для поддержки лотка и отверстий для SD-карты/переключателя/USB-C для «смыслового» варианта. Я напечатал вышеприведенное изображение с высотой слоя 0,16, чтобы оно получилось гладким.

Сообщение

Иногда бывает, что под лотком, где были опоры, остается небольшой бардак. Возьмите острый тонкий нож и приведите его в порядок, чтобы не возникло проблем со слотом для SD-карты.

Сборка

Сначала достаньте паяльник и полоску припоя в отверстия на боковой стороне устройства Seeed XAIO.

После этого подключите припаянный блок к базе Grove.

Если вы используете устройство с камерой, снимите блок камеры, если он подключен.

Если вы используете устройство с антенной, подключите антенну.

Установите 4 вставки M2 в четыре отверстия, выступающие по бокам основного корпуса.

Установите 4 вставки M2 в четыре отверстия в основании.

Если вы используете дополнительное основание с винтовым креплением, установите его на окончательное место после того, как вставки остынут.

Если вы используете дополнительное основание с магнитным креплением, нанесите немного клея в отверстия и вставьте магниты.

Если вы используете устройство с антенной, проденьте антенну через массивное отверстие. убедитесь, что кабель расположен так, чтобы он проходил через тонкую секцию вверх и лежал сбоку.

Аккуратно вставьте доски на место. Тщательное совмещени�� порта USB и переключателя является ключом к успеху.

Держите кабельную антенну на месте так, чтобы она совпадала с зазором сбоку, если таковой имеется.

Выровняйте основной корпус поверх основания; вам нужно будет сложить антенну, если она у вас есть, чтобы она хорошо подошла.

Вверните сюда винты M2x12 в 4 отверстия. Будьте осторожны, чтобы не повредить MCU или основную плату.

Мы не используем шайбы для этих винтов, поэтому будьте осторожны и не затягивайте их слишком туго.

Если вы используете устройство с камерой, подключите камеру к плате и вставьте ее в верхний лоток. Убедитесь, что он полностью вставлен в верхний лоток.

Соедините крышку четырьмя винтами M2x8 и шайбами. Если вы используете устройство без камеры, обязательно используйте крышку без отверстия.

Поздравляем, все готово!

Версии

2024 год
