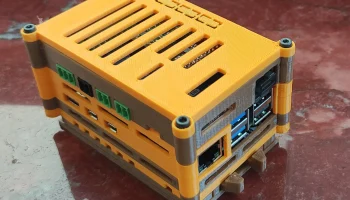

Модульный корпус для Raspberry Pi 5 + разные HAT

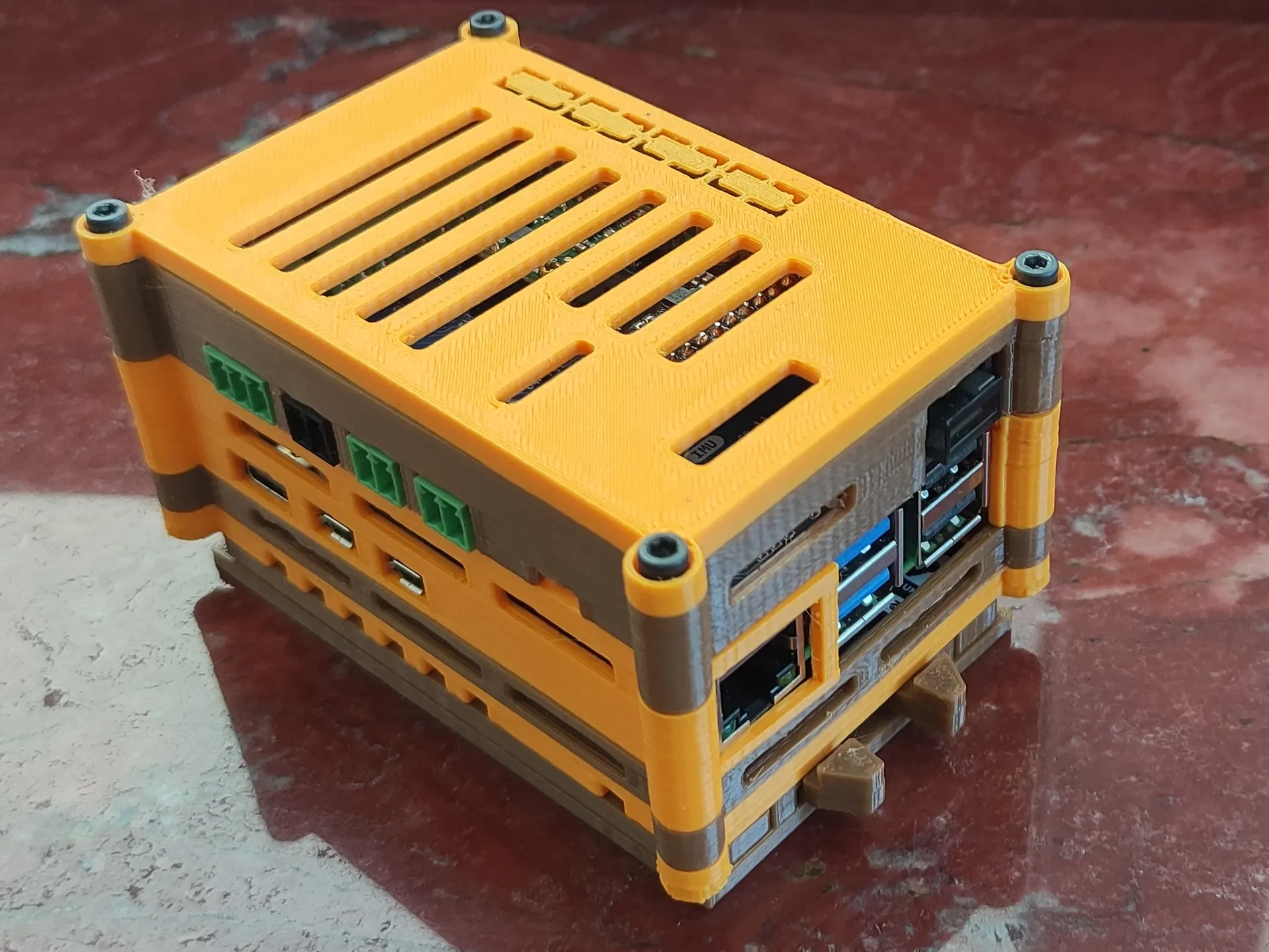

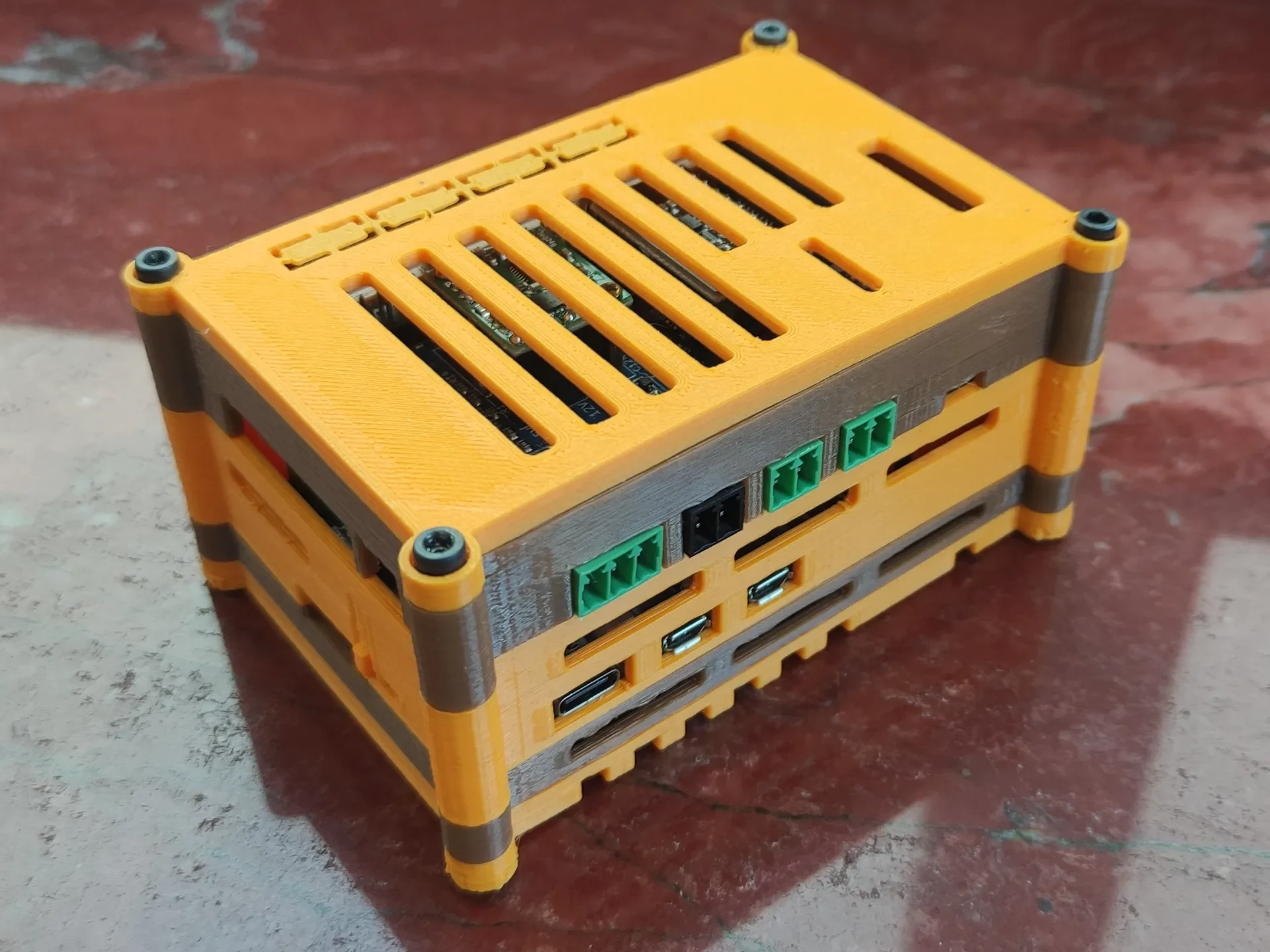

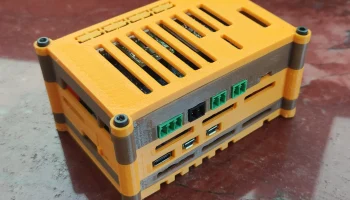

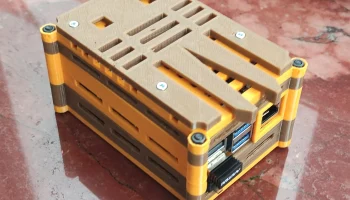

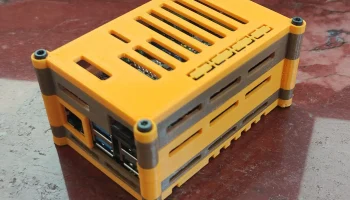

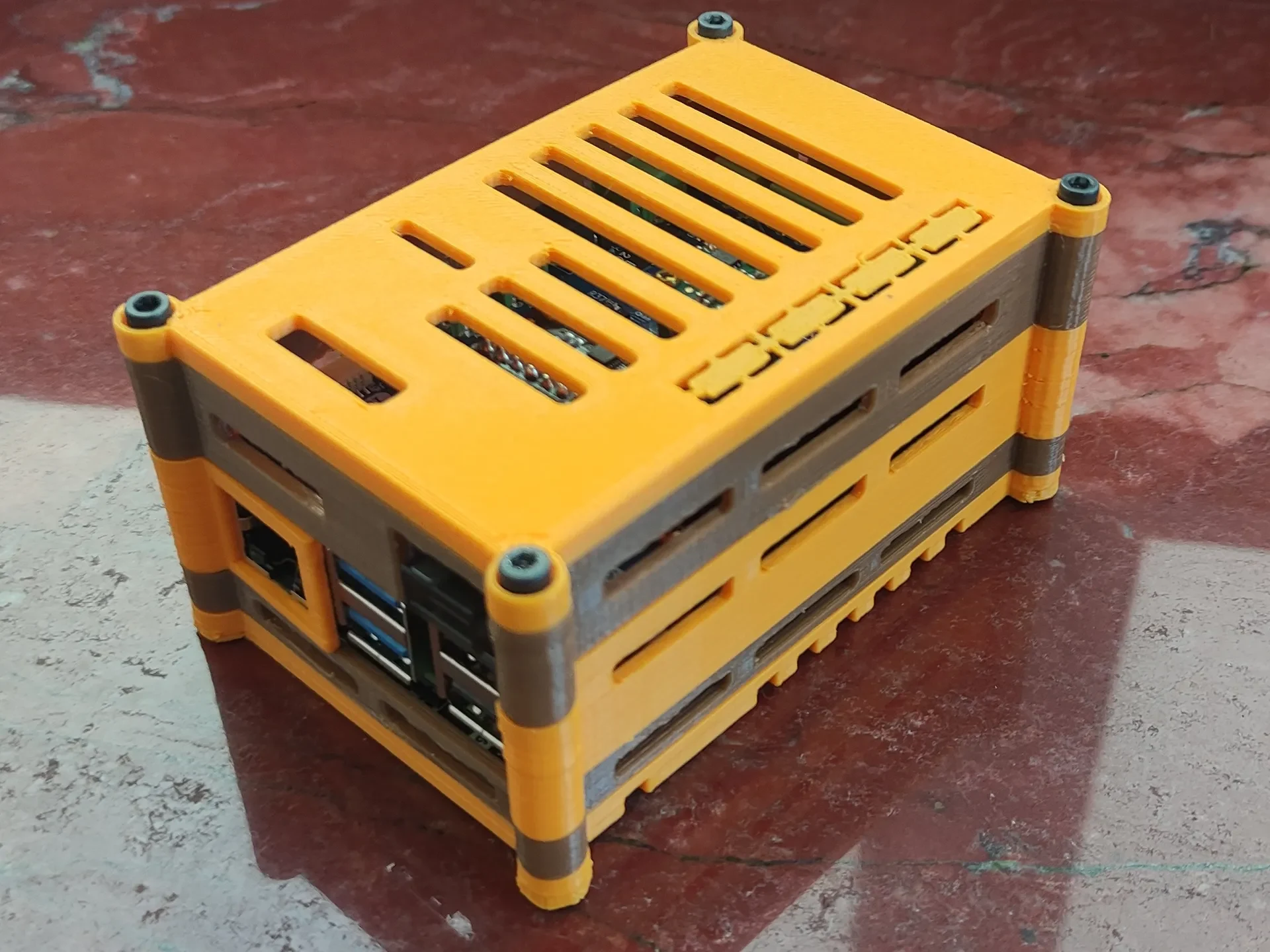

Это модульная система корпусов для Raspberry Pi 5 и различных его HAT.
(Есть также прототип адаптера Raspberry Pi 4, на случай, если кто-то захочет его попробовать...)

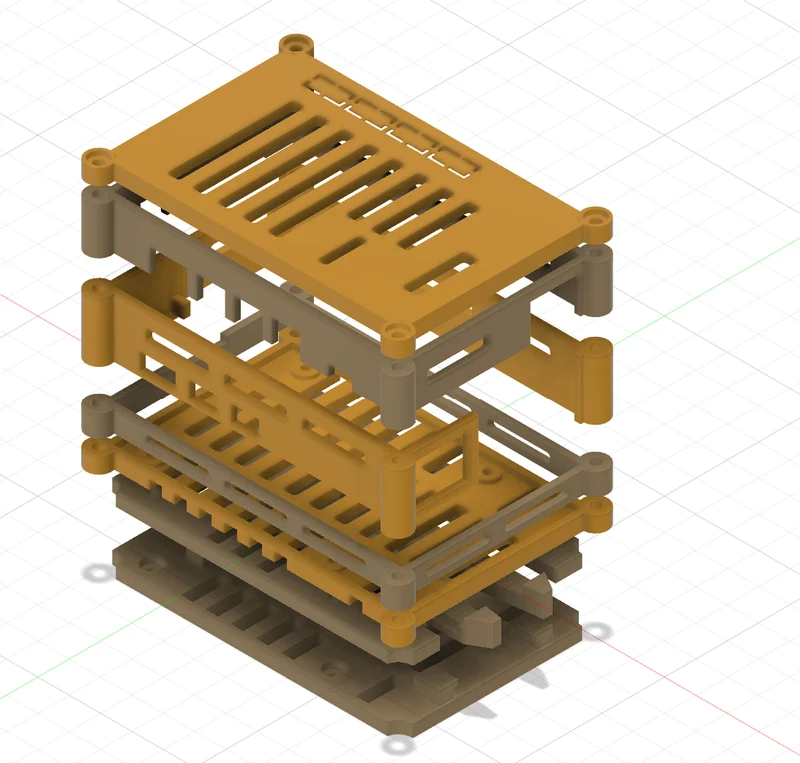

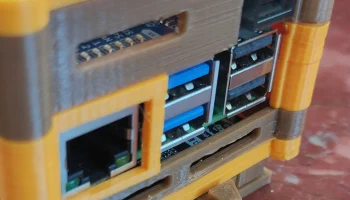

Состоит из основания, крышки и нескольких «прокладок», каждая из которых имеет соответствующие отверстия и приспособления для разъемов и д��угих элементов. И «капельный колпачок» для защиты системы от капания воды при сохранении хорошей вентиляции.

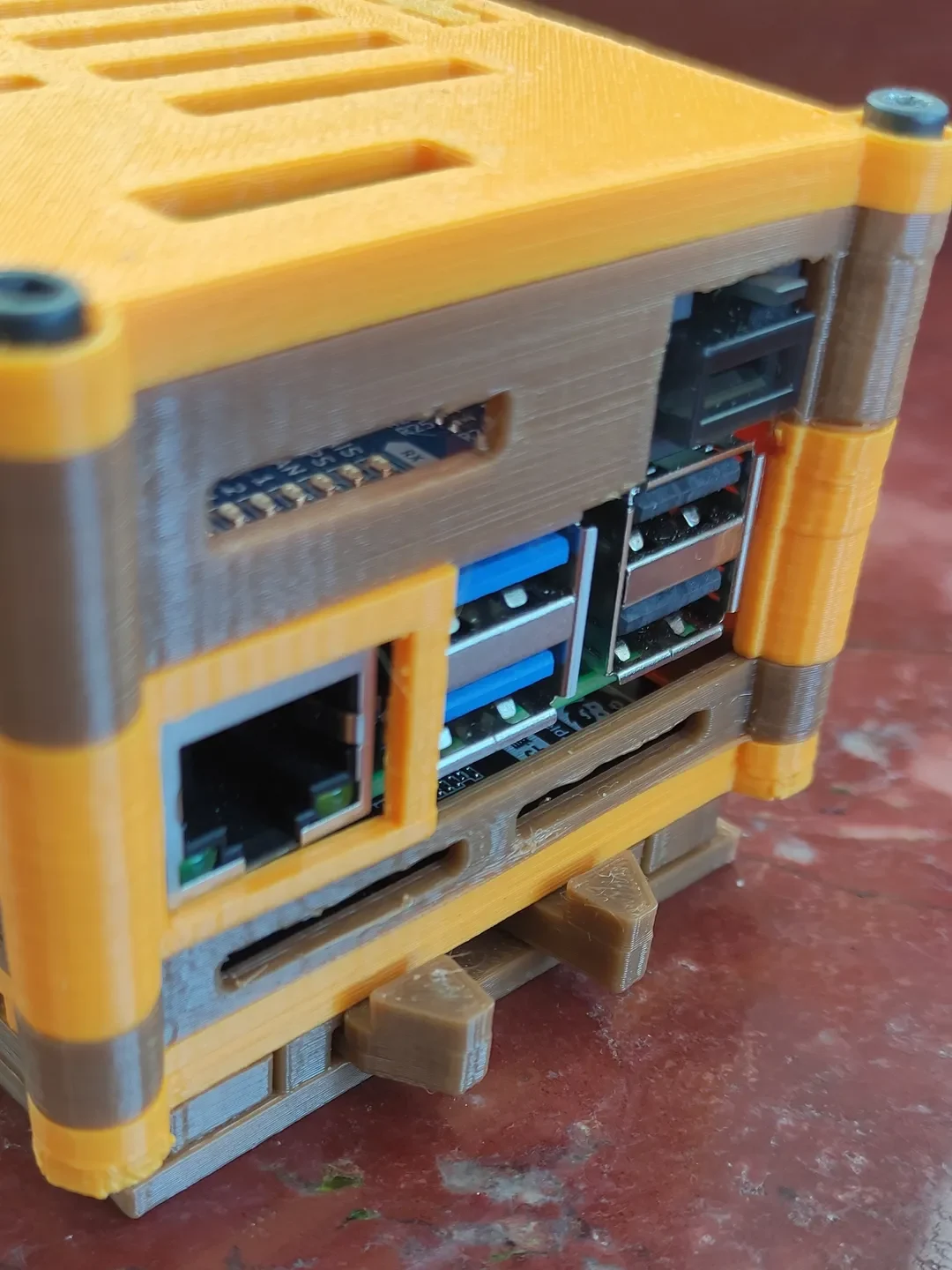

База имеет боковой вырез для обеспечения прямого доступа к SD-карте в случае, если Raspberry Pi5 установлен непосредственно над базой.
Основная идея состоит в том, чтобы легко изменить конфигурацию вашего «стека», не печатая новый случай. Просто удалите или добавьте соответствующую прокладку.
Помимо напечатанных деталей вам понадобятся винты, длина которых будет разной в зависимости от ваших настроек. Для комбинации Pimoroni NVMe + Pi 5 + MacArthur я использовал:
4 гайка и болт М3х50, крепящие углы корпуса. (Если вы выберете другую комбинацию проставок, вам потребуются винты M3 другой длины).
4 М2,5х8 для крепления стопки досок к основанию. (M2,5x10, если вы добавите кронштейн для разблокировки без инструментов).
4 шурупа M4x10 для крепления фиксированного держателя к подходящему основанию.
Плата Pi 5 и различные HAT внутренне соединены с помощью опорных стоек, которые обычно имеются в каждой из них. Нижняя стойка крепится к основанию винтами М2,5.

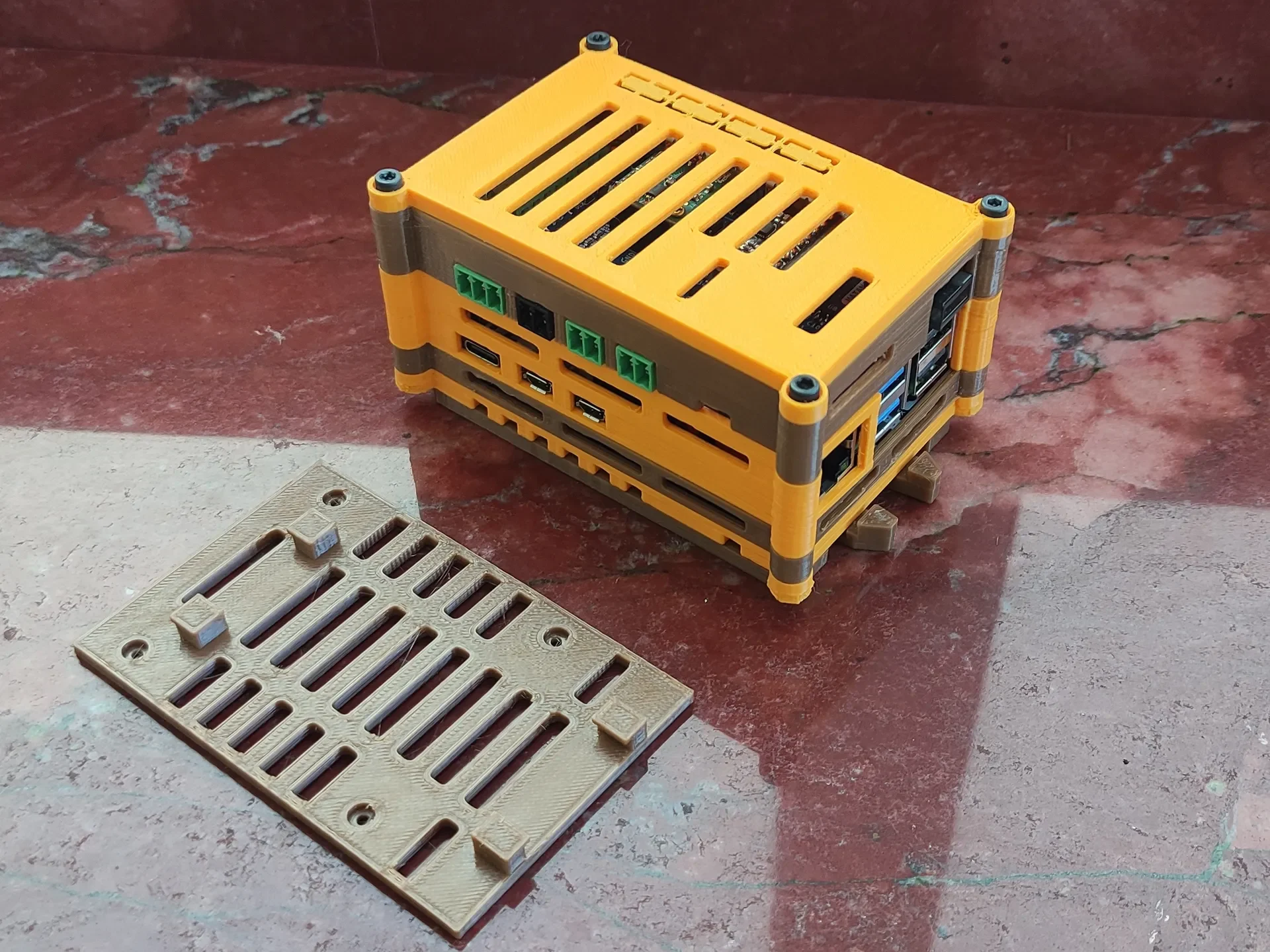

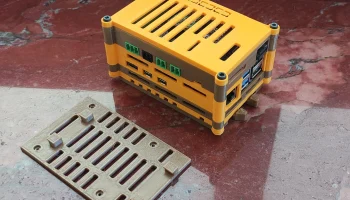

Мне очень нравится механизм разблокировки, не требующий инструментов, который позволяет снять весь корпус с фиксированной опорной базы всего двумя пальцами (мне очень нравится, что его можно взять с собой, не отвинчивая).
На данный момент я разработал проставки для Raspberry Pi 5, Pimoroni NVMe, MacArthur HAT и зуммера на 12 В, управляемого реле с оптопарой, подключенным к контакту gpio.
Я надеюсь включить другие проставки в будущем.
В допол��ение к STL я прикрепил файлы STEP, чтобы было легко адаптировать мои проекты к другим HAT.
Руководство по печати:
У меня был очень хороший результат при печати всего в PETG с 3 периметрами (из-за тонких стенок) и легким заполнением 10-15%.
Имейте в виду, что рычагам удерживающего кронштейна необходима определенная гибкость, чтобы не сломаться при их сжатии, поэтому мой совет для этой части — 2 периметра и легкое заполнение (максимум 15 %) с разнонаправленным рисунком заполнения (например, Giroid).
Список изменений:
18.03.2025: Flat Bracket V2 с улучшенной регулировкой удерживающего кронштейна.
31.03.2025: Добавлен прототип проставки Raspberry Pi 4. (У меня его нет, поэтому в основном я догадывался по изображениям в Интернете. Если кто-нибудь осмелится попробовать, оставьте свои комментарии, если какие-то размеры неверны).
07.02.2025: База V2 со слотом для ручного извлечения SD-карты, когда Pi5 установлен непосредственно над ней.
18.07.2025: Подняли на 0,3 мм опоры в Base V2 (спасибо Олафу).

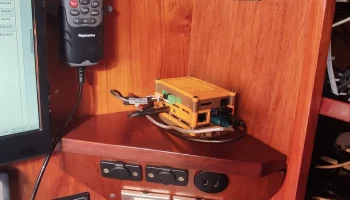

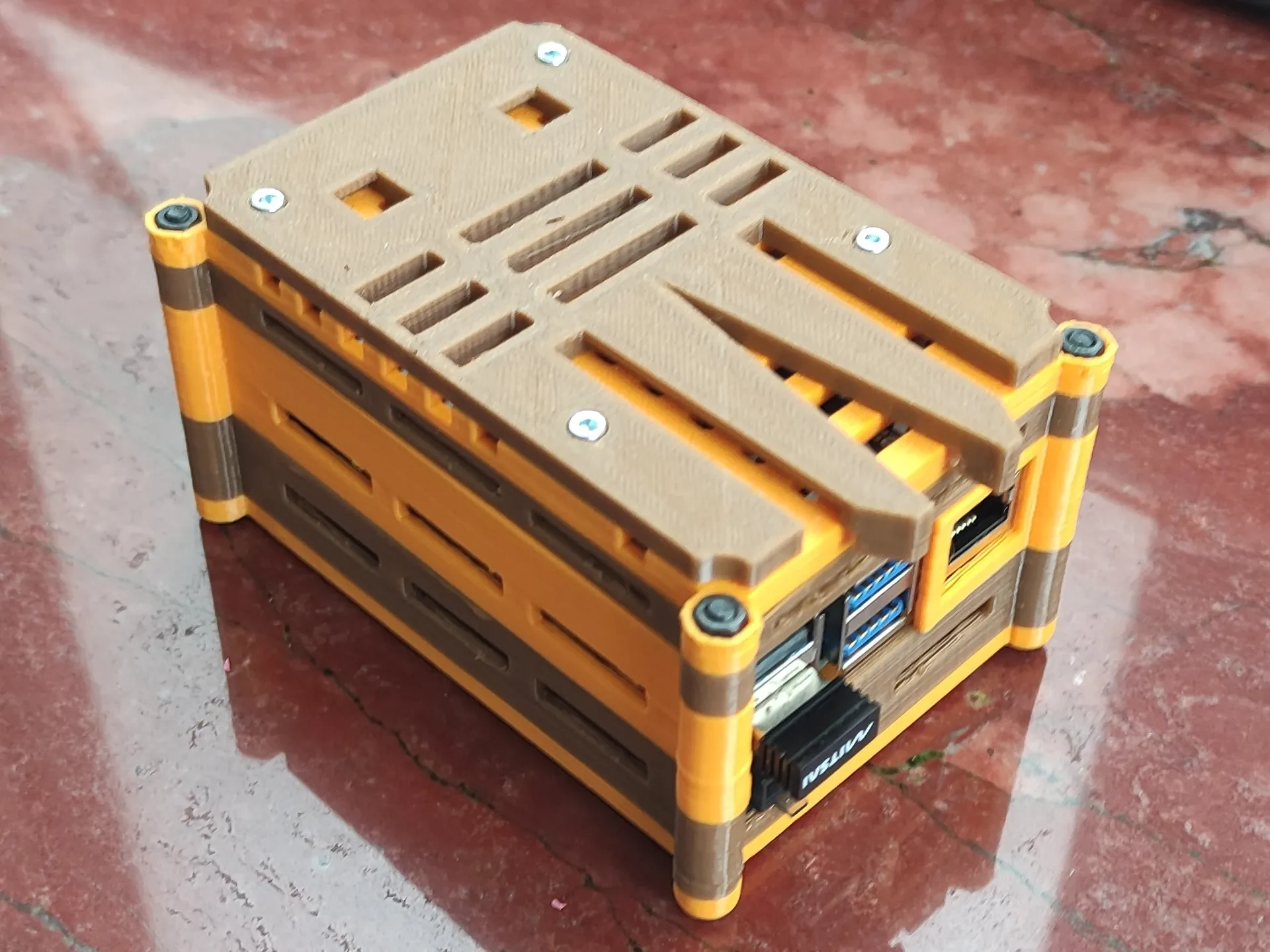

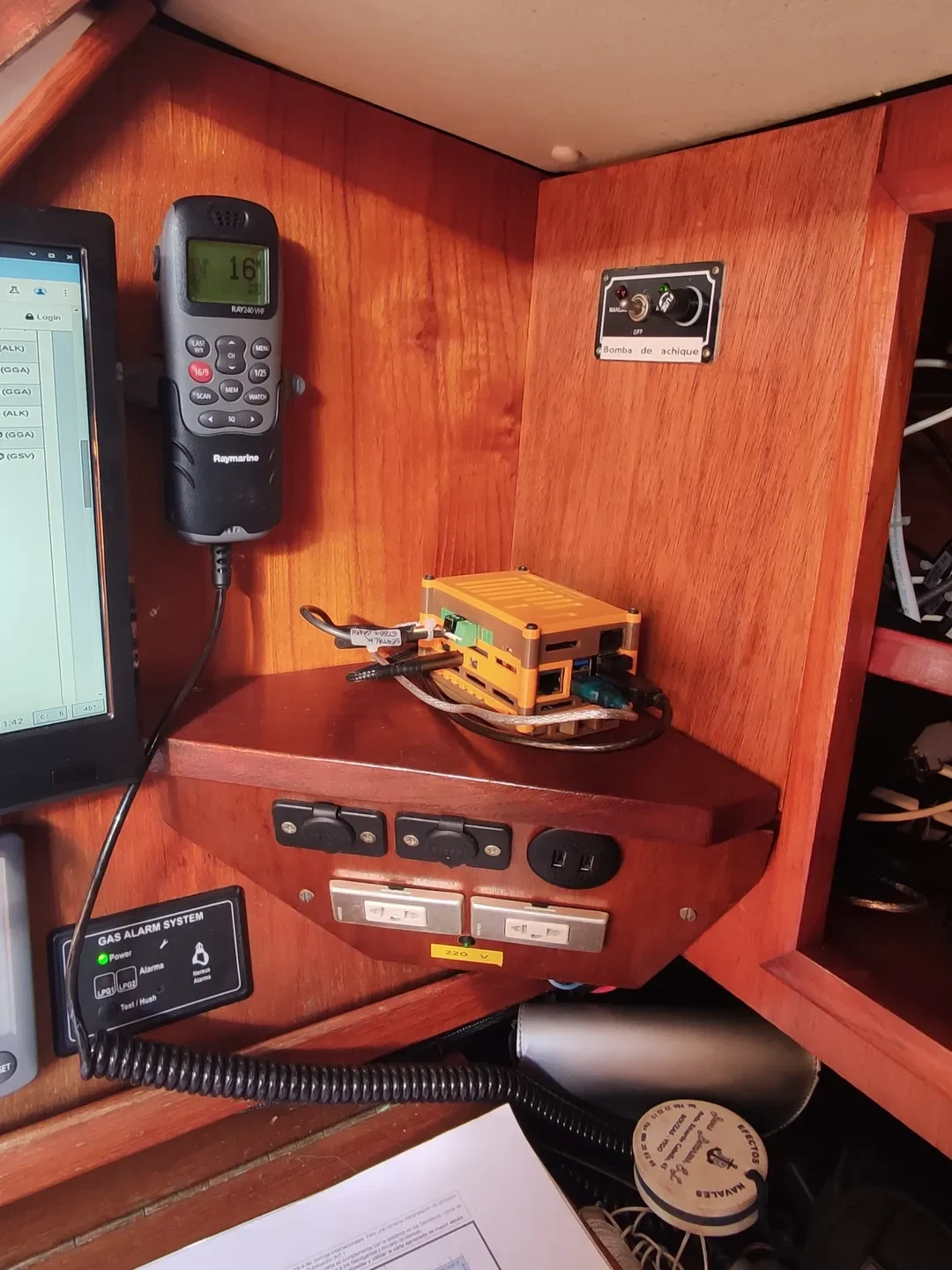

24.09.2025: Добавлен «антикапельный колпачок», водонепроницаемая крышка для защиты корпуса от капель воды (я на собственном горьком опыте усвоил, что ни одна лодка не является полностью водонепроницаемой).
10.05.2025: Подняли на 1 мм опоры в Base V3.

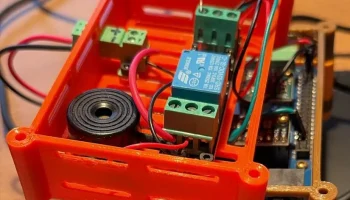

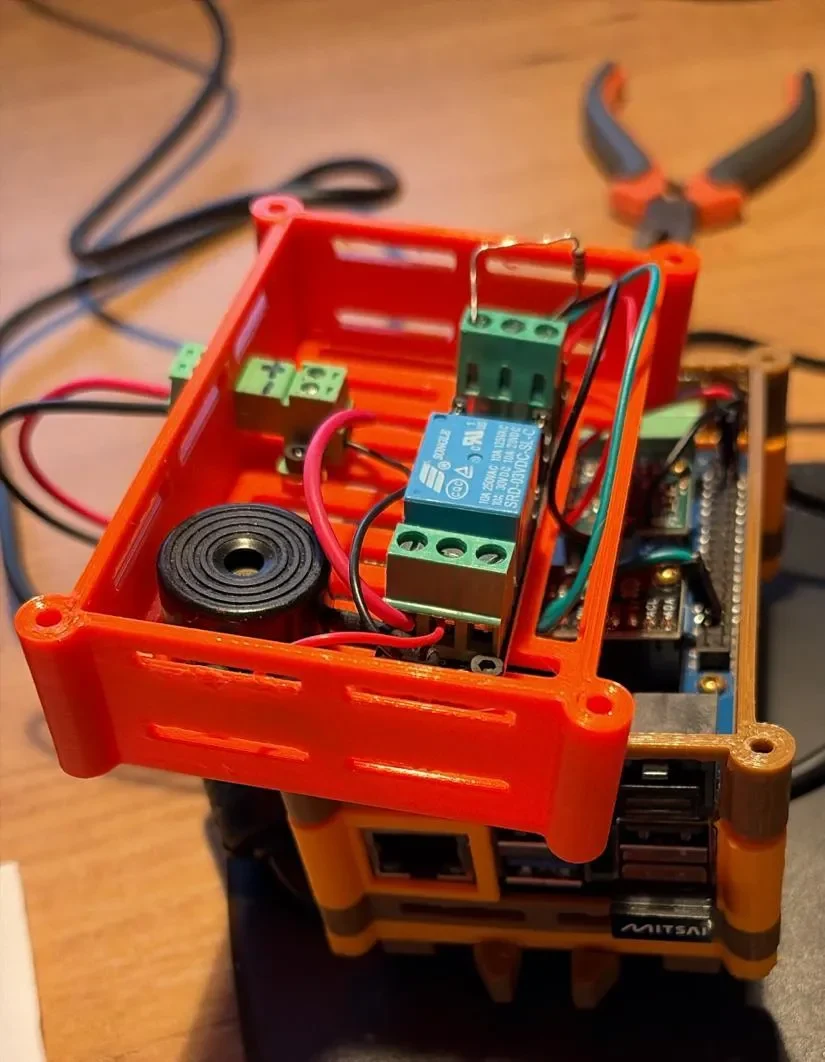

27.02.2026: Добавлена проставка «зуммер+реле», если вы хотите установить зуммер на 12 В, управляемый реле, подключенным к контакту gpio. Реле представляет собой типичный оптопарный модуль с реле SRD-03VDC-SL, а зуммер — самый дешевый активный модуль на 12 В. (В моей настройке мне пришлось использовать понижающий резистор сопротивлением 48 кОм между IN и GND, чтобы обеспечить правильное отключение реле при отключении контакта GPIO).
04.06.2026: Версия 4. Корпус был переработан, чтобы улучшить доступ к разъемам MacArthur Phoenix (спасибо Obscenic). Общая длина коробки была уменьшена на 3,5 мм, а также были внесены другие незначительные изменения для повышения удобства использования.
