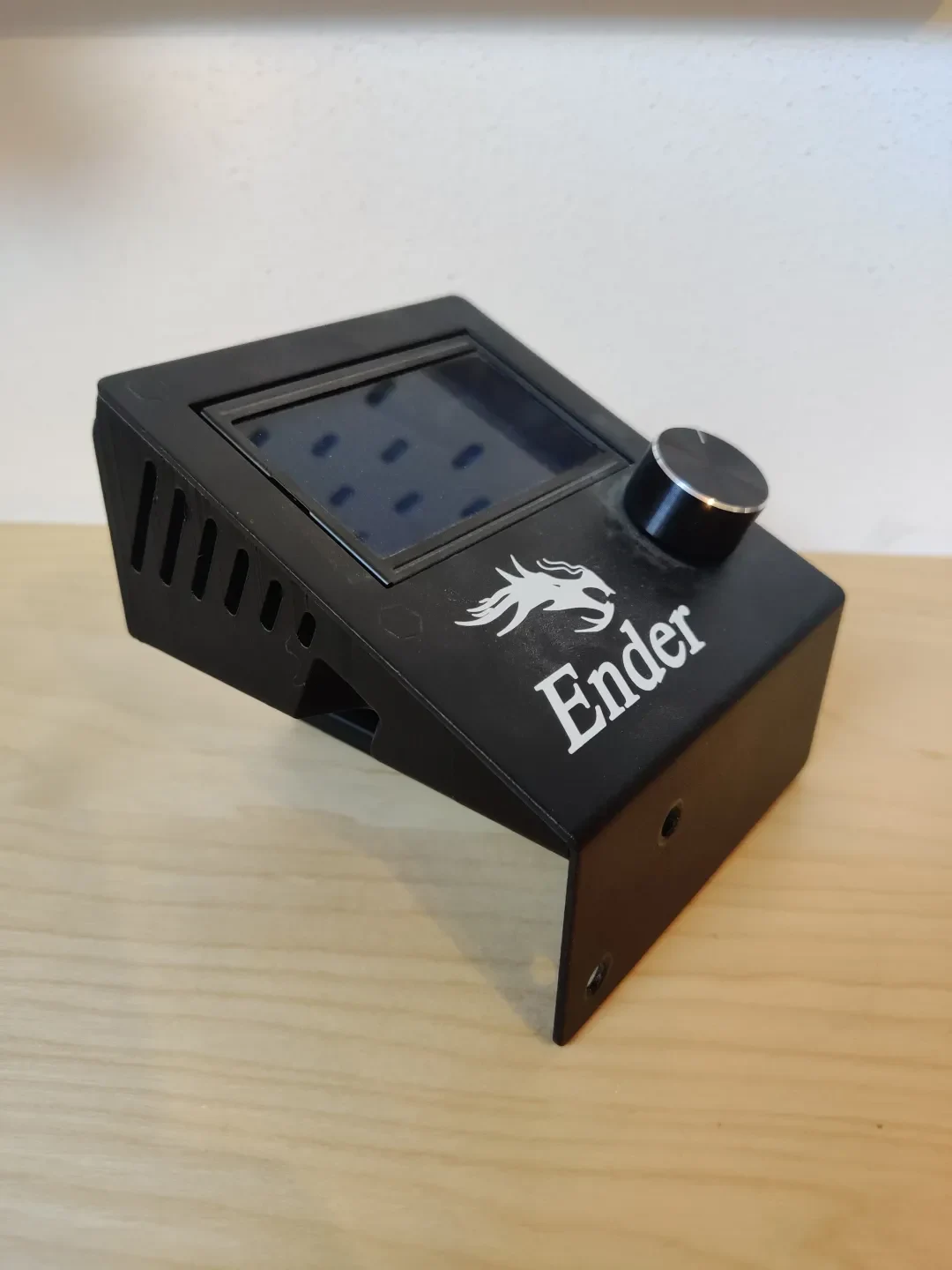

Корпус Ender 3 Raspberry Pi 4 (под ЖК-дисплеем)

Чехол для Raspberry Pi 4

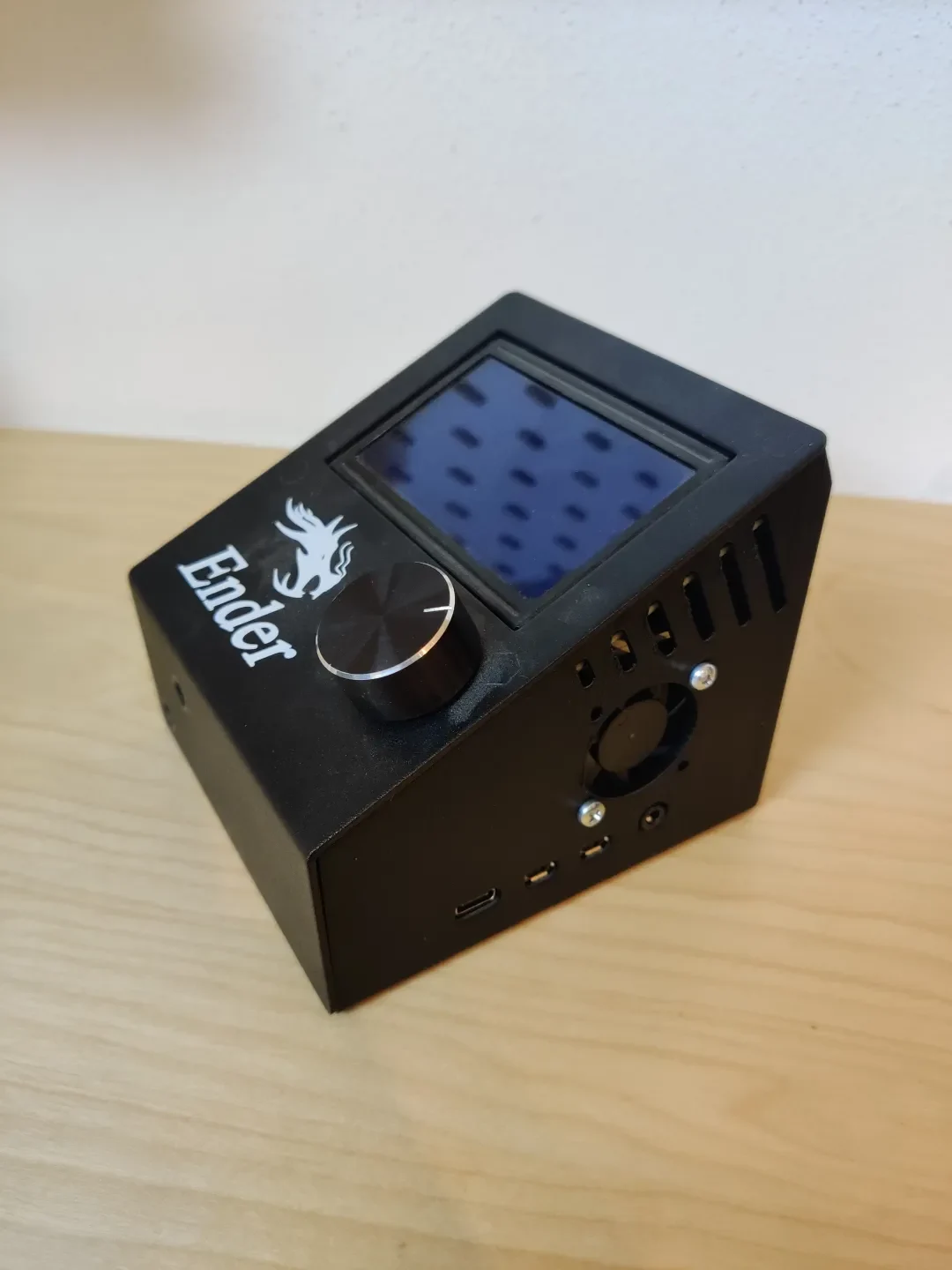

Этот чехол предназначен для Raspberry Pi 4 и стандартного 3D-принтера Ender 3. Ремикс из этого.

Изменения, внесенные по сравнению с оригинальной моделью:

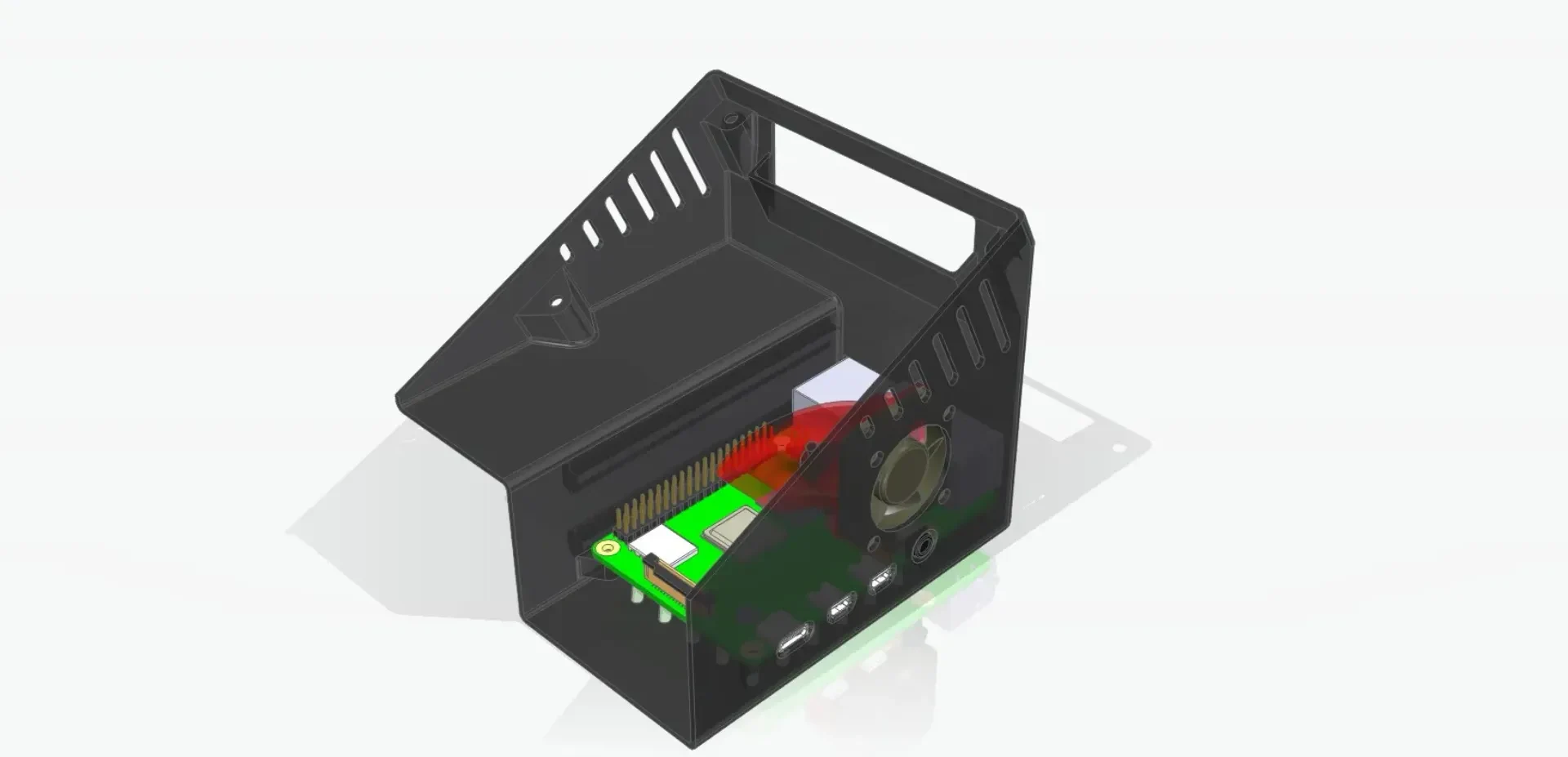

Добавлено крепление для вентилятора 30x30 мм для ох��аждения Raspberry Pi.
Добавлены прорези по бокам и снизу для лучшей циркуляции воздуха.
Опущены точки крепления Rasberry Pi, чтобы освободить место для вентилятора.
скорректировано положение и размер выреза для интерфейсов Pi, чтобы улучшить установку Pi
изменено несколько радиусов для лучшей печати

Использованные настройки печати (случай):

НОАК
Сопло 0,4 мм
Высота слоя 0,2 мм
Никакие опоры не требуются, если они напечатаны, как показано ниже.

Используемые настройки печати (вентиляторный канал):

НОАК
Сопло 0,4 мм
Высота слоя 0,2 мм
Использу��мая поддержка дерева Cura касается только рабочей пластины (можно печатать и без поддержки)

Установка Raspberry Pi

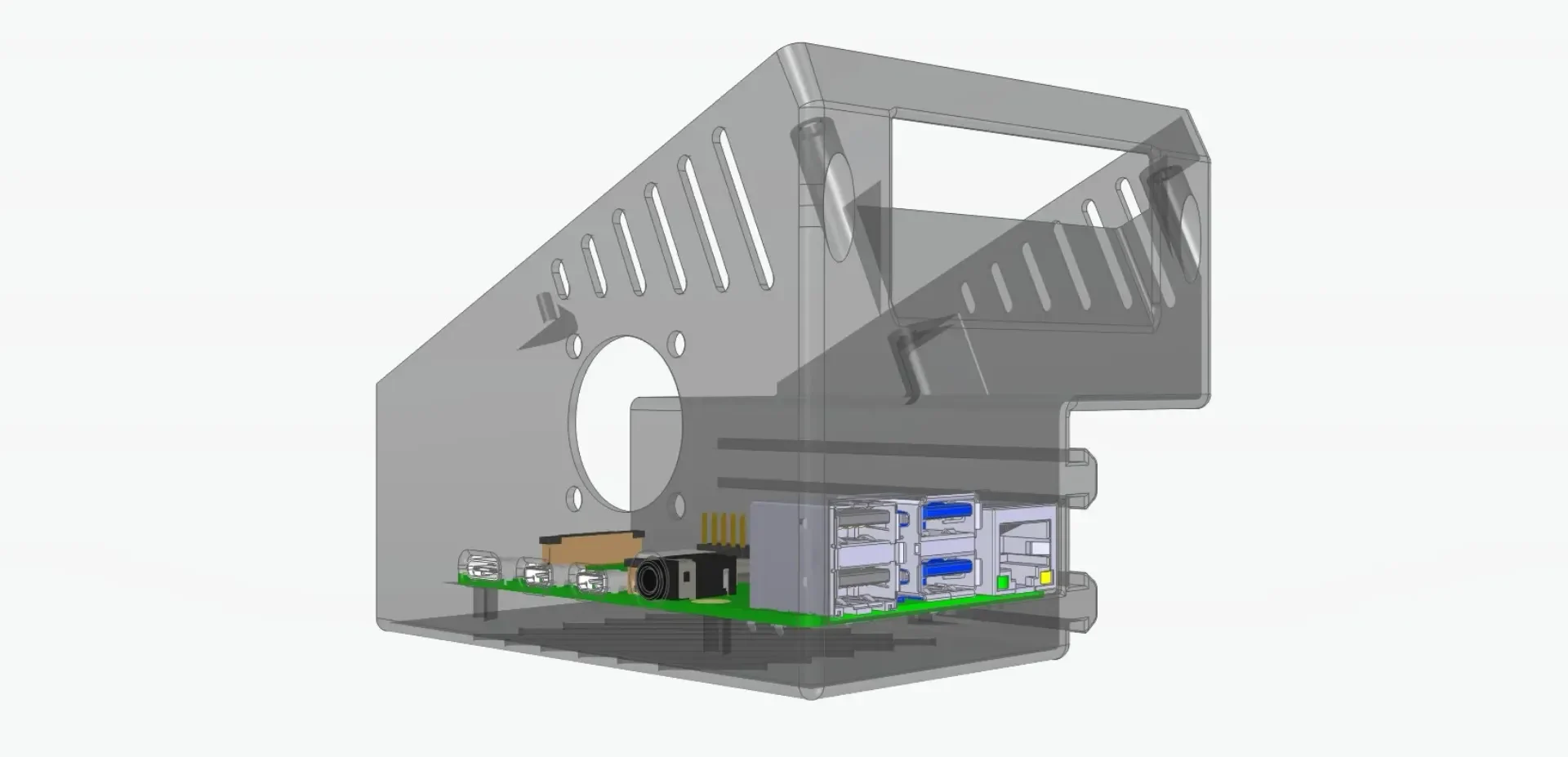

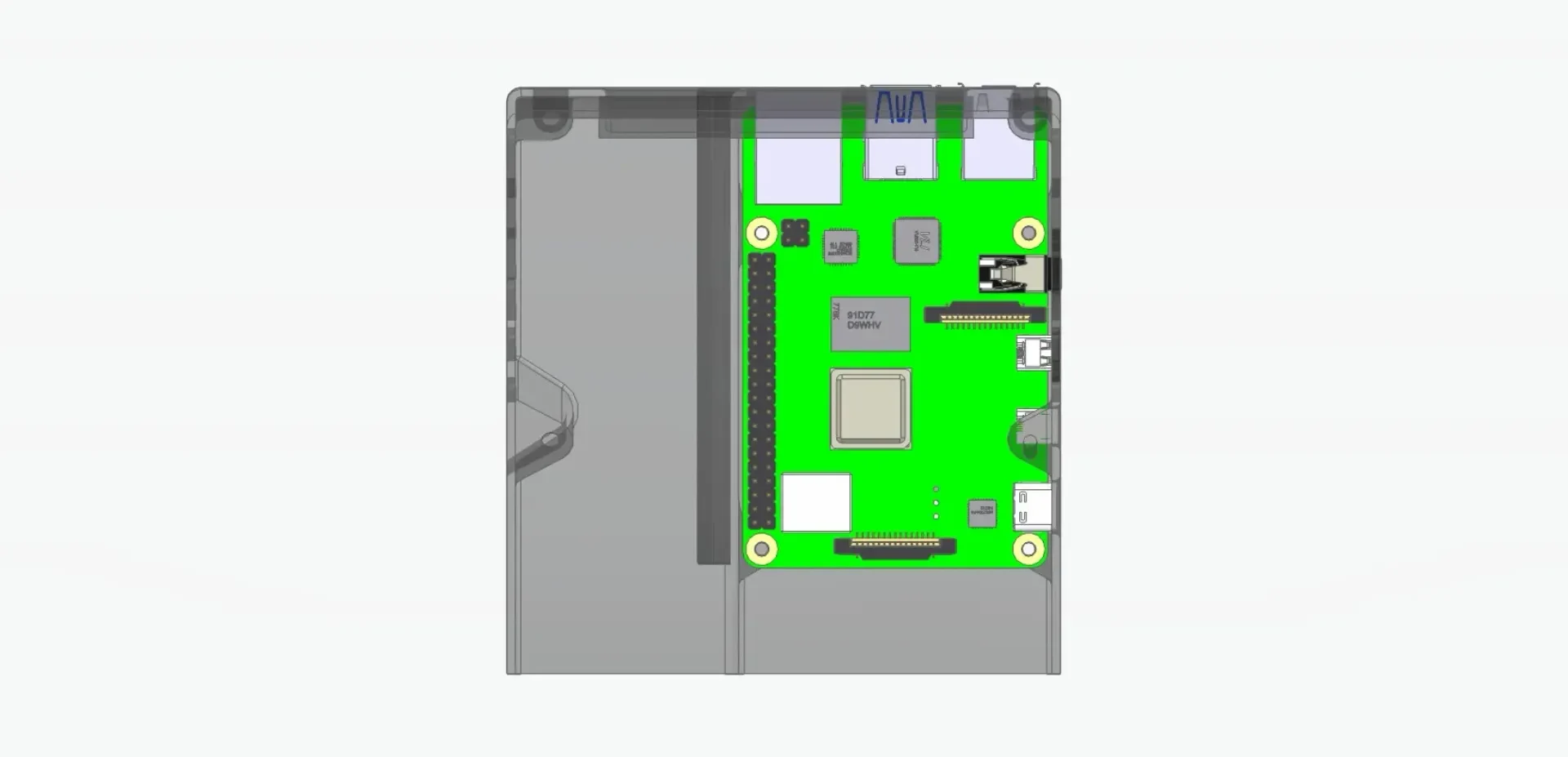

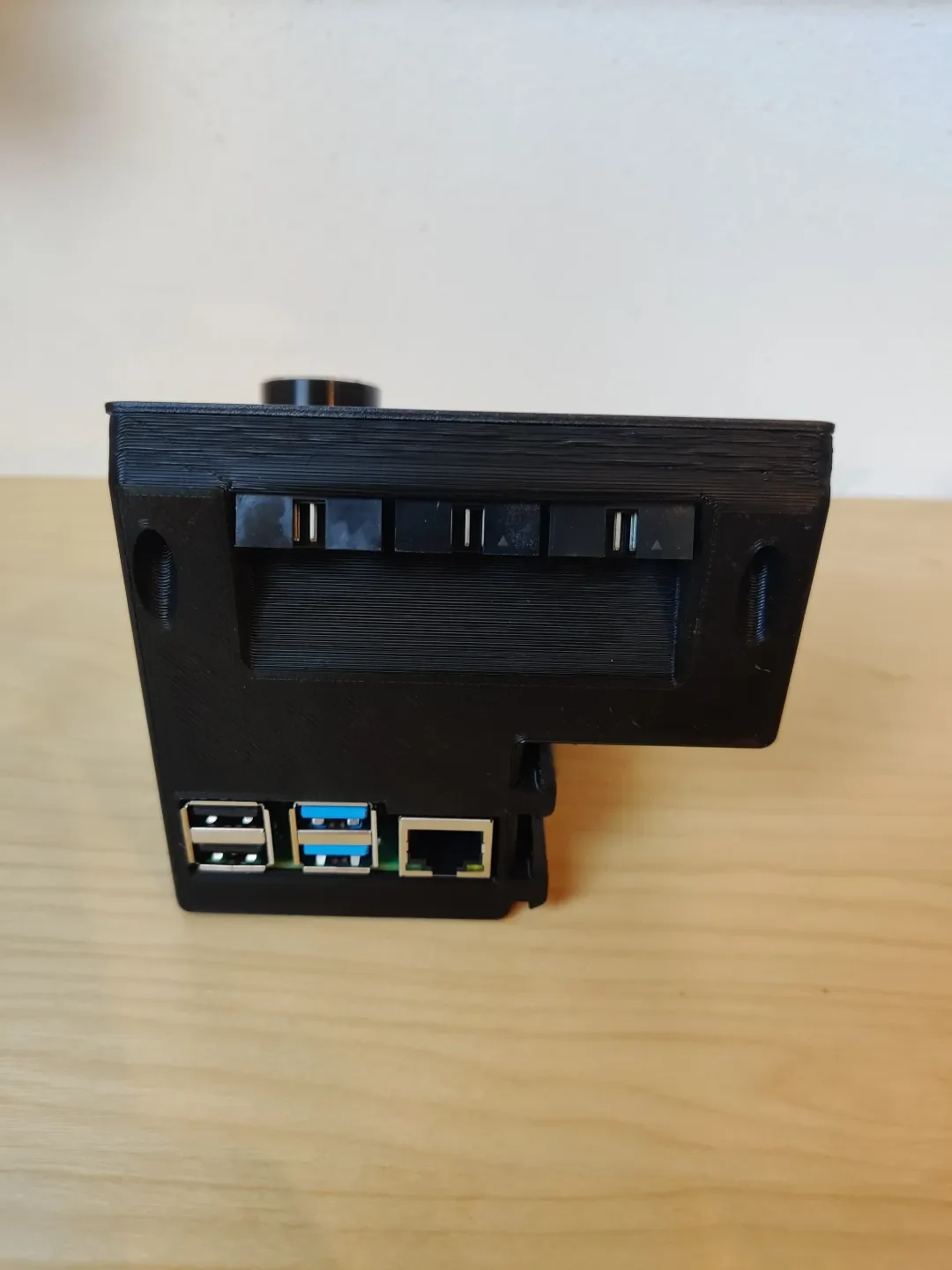

Pi вставляется прямо в предусмотренные вырезы. Возможно, вам придется немного изменить модель. Pi довольно хорошо удерживается на месте только благодаря вырезам, но его можно прикрутить с помощью 4 болтов M2,5 (вкрученных непосредственно в пластик).

Дополнительный вентиляторный канал и эффективность охлаждения

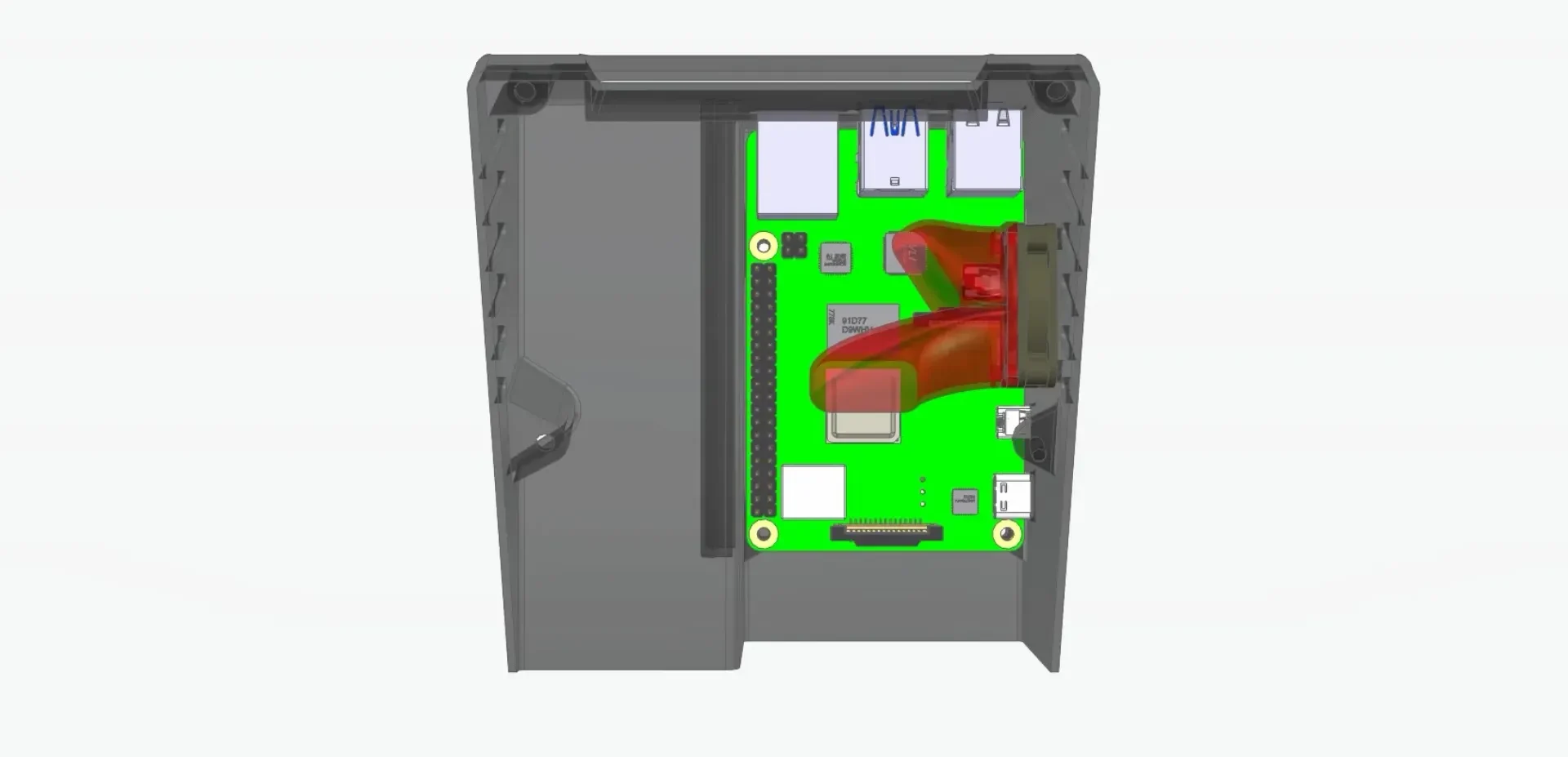

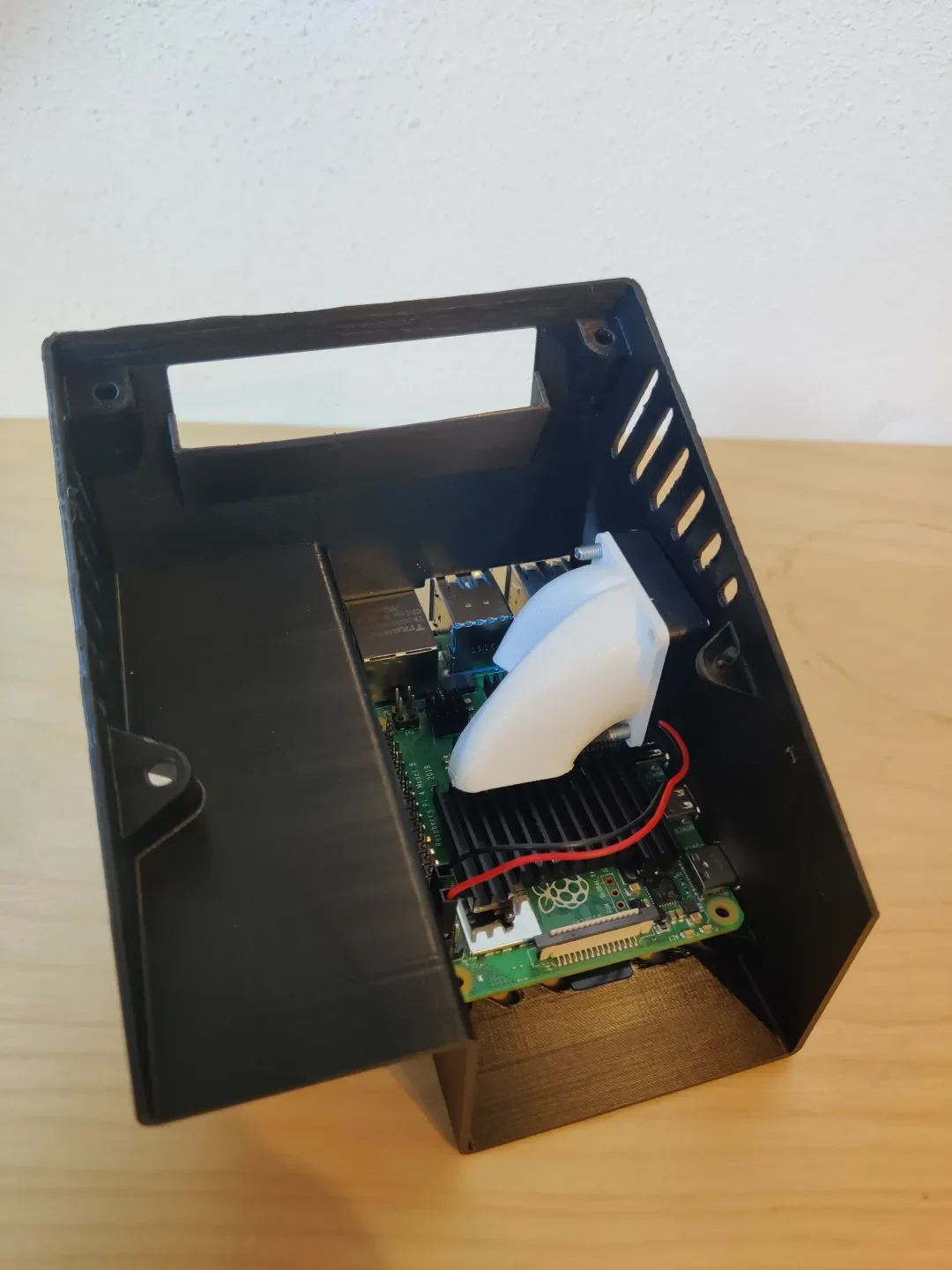

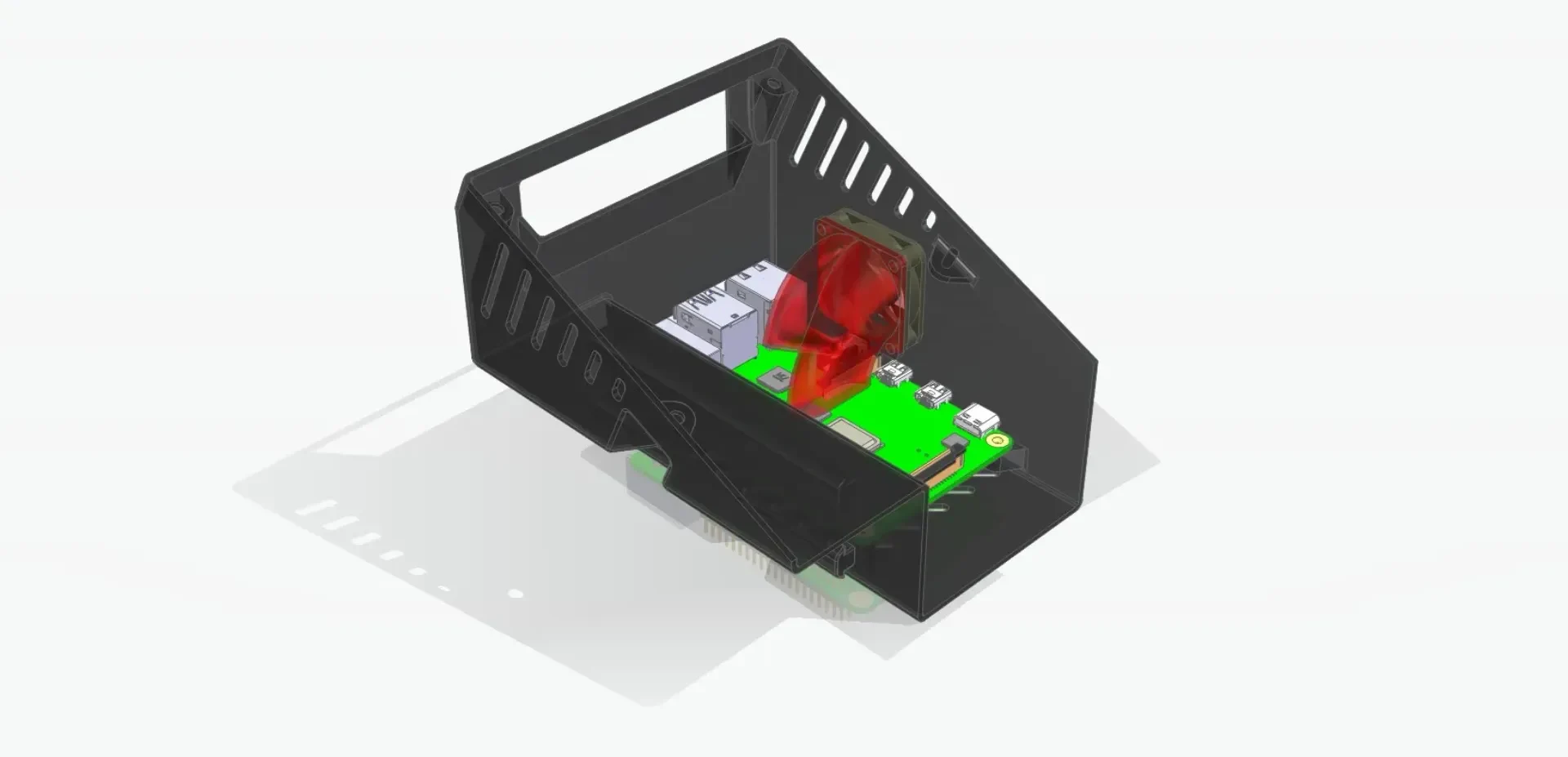

Я спроектировал дополнительный канал для вентиляторов, чтобы направлять поток воздуха от вентиляторов к процессору и другим компонентам Raspberry Pi.

В дополнение к каналу вентилятора и довольно большому радиатору процессора я использовал осевой вентилятор 30x30x7 мм. При печати с использованием OctoPrint температура составляет около 40°C (при температуре окружающей среды 25°), однако я использую вывод 3,3 В вместо вентиляторов с номиналом 5 В для более низкого уровня шума. Используя вывод 5 В Pi, температура составляет 2-3 К. нижний.
