Корпус для двух твердотельных накопителей Raspberry Pi-5

Этот корпус предназначен для хранения Raspberry Pi-5 и двух стандартных твердотельных накопителей SATA толщиной 2,5 дюйма (7 мм). Он основан на моем корпусе для твердотельных накопителей Raspberry Pi-5, который изначально был разработан для одного твердотельного накопителя.

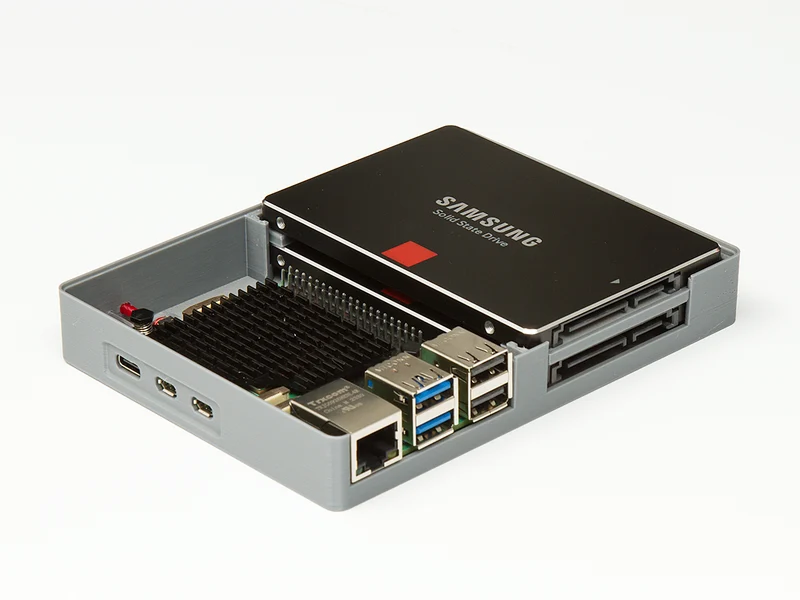

Два твердотельных накопителя устанавливаются друг на друга, между ними имеются передняя и задняя проставки, обеспечивающие циркуляцию воздуха, а также зазор для разъемов SATA. (Красные детали на изображении ниже.)

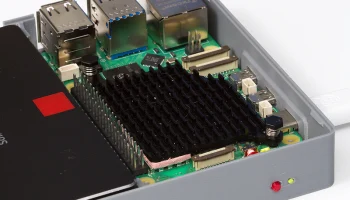

Pi просто сидит в основании и прочно удерживается крышкой — никаких винтов не требуется. Сзади также имеются крепления в виде замочной скважины для установки на поверхность.

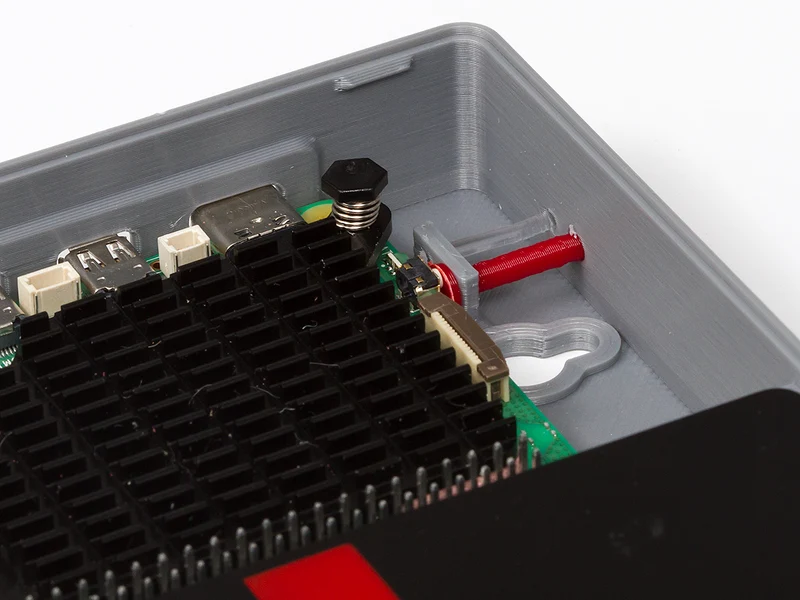

При необходимости есть дополнительная кнопка питания. После печати вам, вероятно, придется подчистить отверстие сверлом диаметром 3 мм, а затем просто удерживать кнопку на месте, устанавливая Pi в основание.

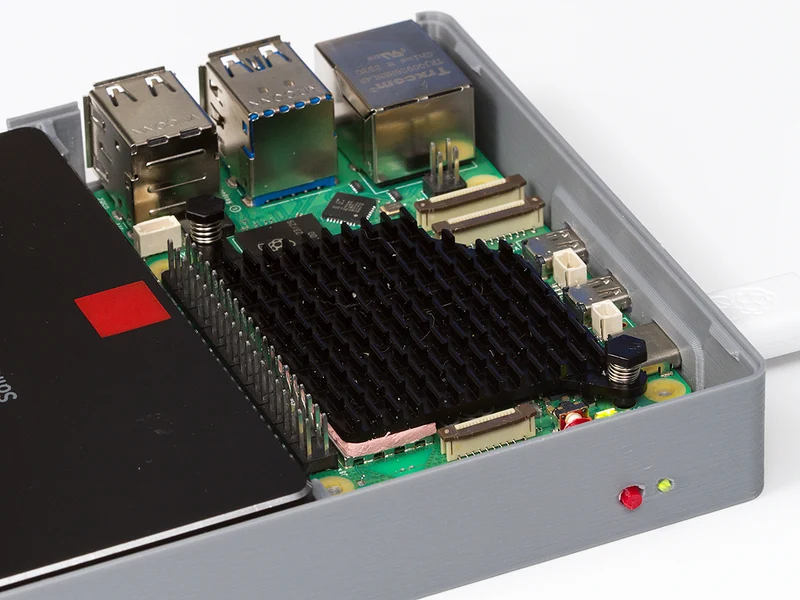

Если у вас есть прозрачная ��ить накаливания диаметром 1,75 мм, вы можете добавить световод, чтобы вытянуть светодиод за пределы корпуса.

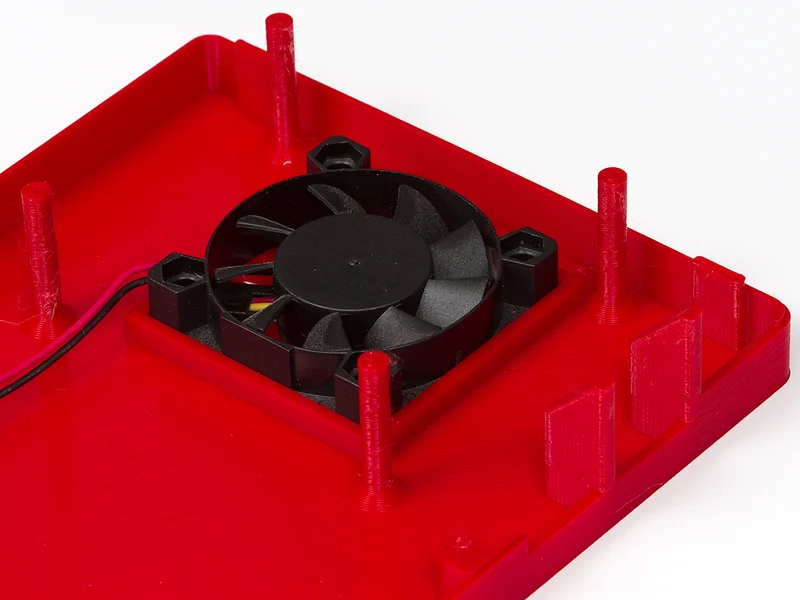

40-мм вентилятор просто вставляется — и опять же, никаких винтов не требуется. Я обнаружил, что запуск вентилятора с напряжением 5 В от контакта GPIO с напряжением 3,3 В создает достаточный поток воздуха для охлаждения процессора. Я также использую свой Pi-5 с пассивным радиатором Waveshare.

Я приложил адаптер, чтобы вы могли использовать 30-мм вентилятор, если вы этого хотите. Однако это довольно тесная ситуация — вам может понадобиться соответствующая поддержка.

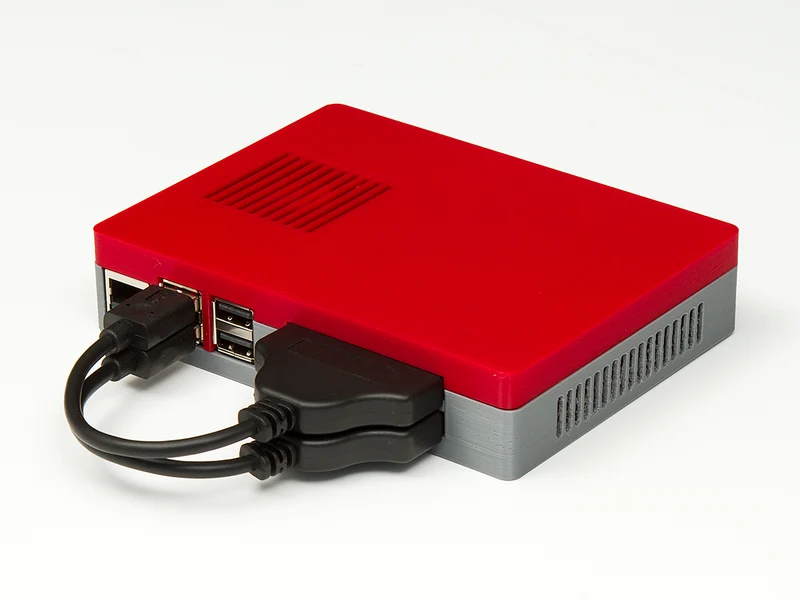

Кабели SATA-USB3 подключают SSD к Pi. Тот, который я здесь использую, от Пиморони, но есть и множество других. Убедитесь, что ваш компьютер совместим с Pi, поскольку не все из них совместимы. На этом сайте есть список протестированных адаптеров.
