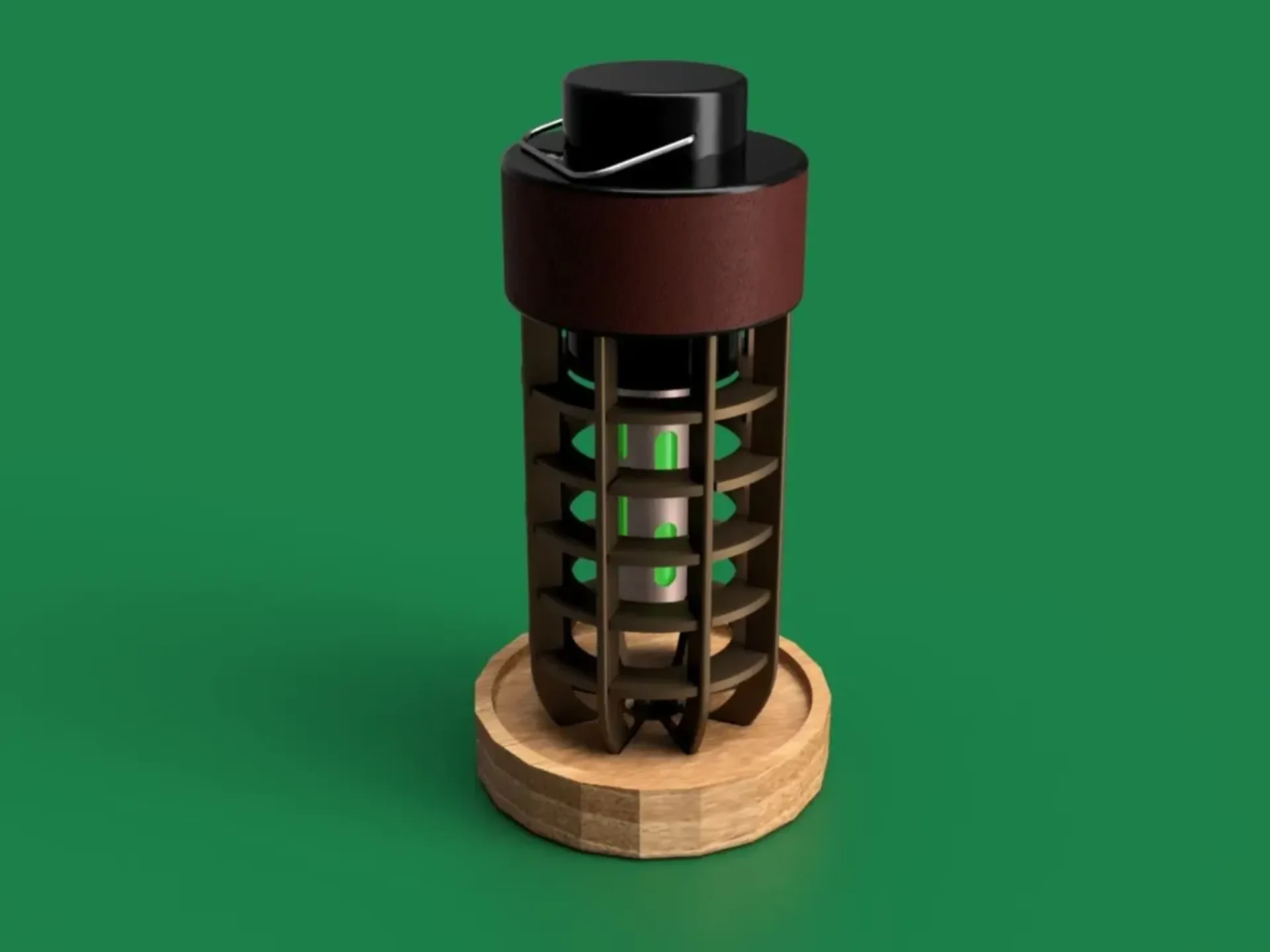

Фонарь Monster Hunter World Scoutflies

Создан для косплея на Katsucon 2019.

Для освещения лампы я использовал:

Круглый держатель батарейки-таблетки CR2032
Светодиоды 3 мм
Литиевая батарея Energizer CR2032, 3 В (1 упаковка по 5 шт.)
Настройки печати

Принтер:

Гиперкуб Эволюция

Плоты:

Нет

Поддерживает:

Да

Разрешение:

.2

Заполнение:

Различные

Нить: 3D Solutech, Hatchbox PLA

Настоящий черный, белый, прозрачный, деревянный

Примечания:

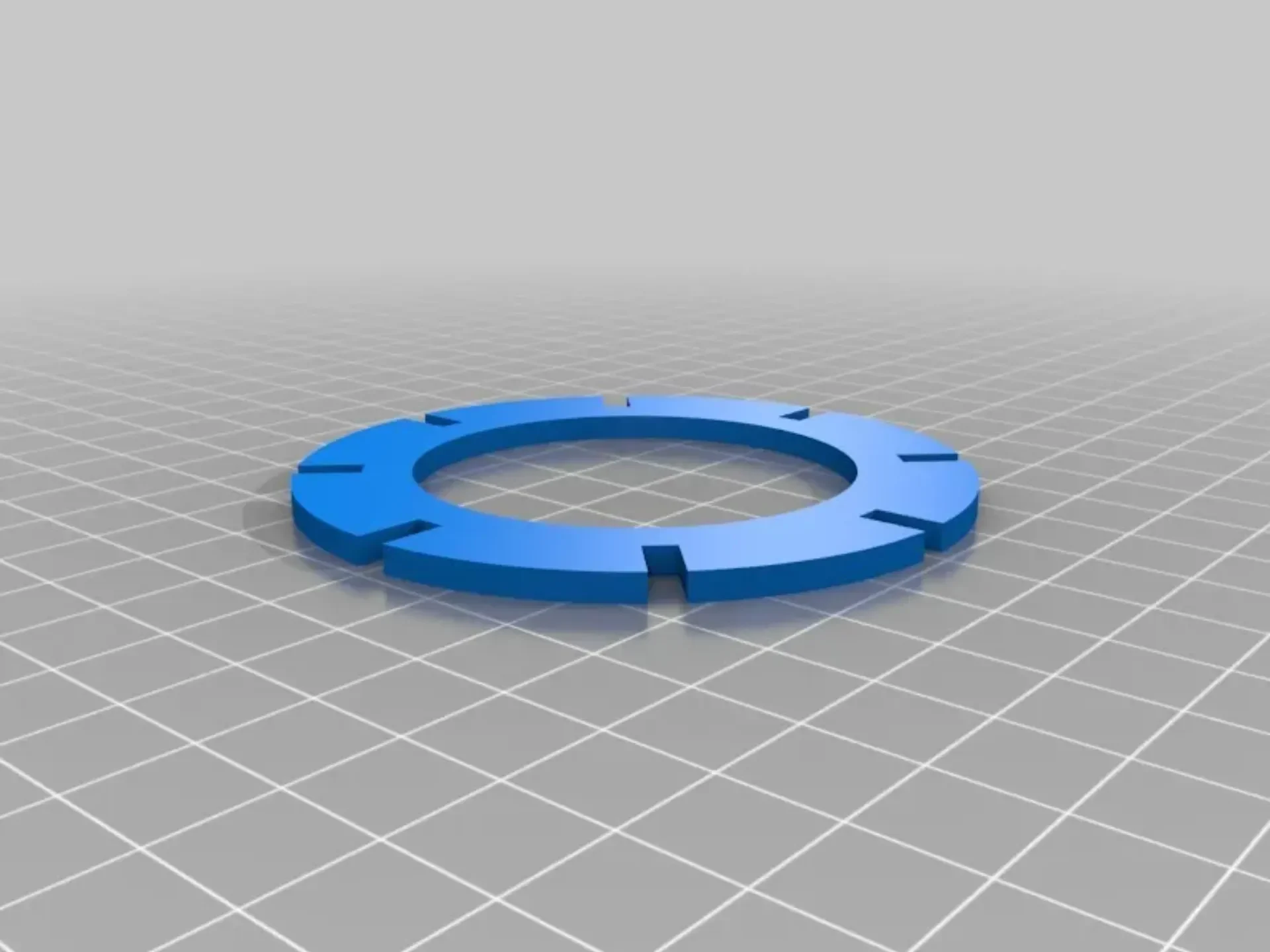

Ребра и кольца были напечатаны с 20% заполнением и краями, чтобы предотвратить деформацию.

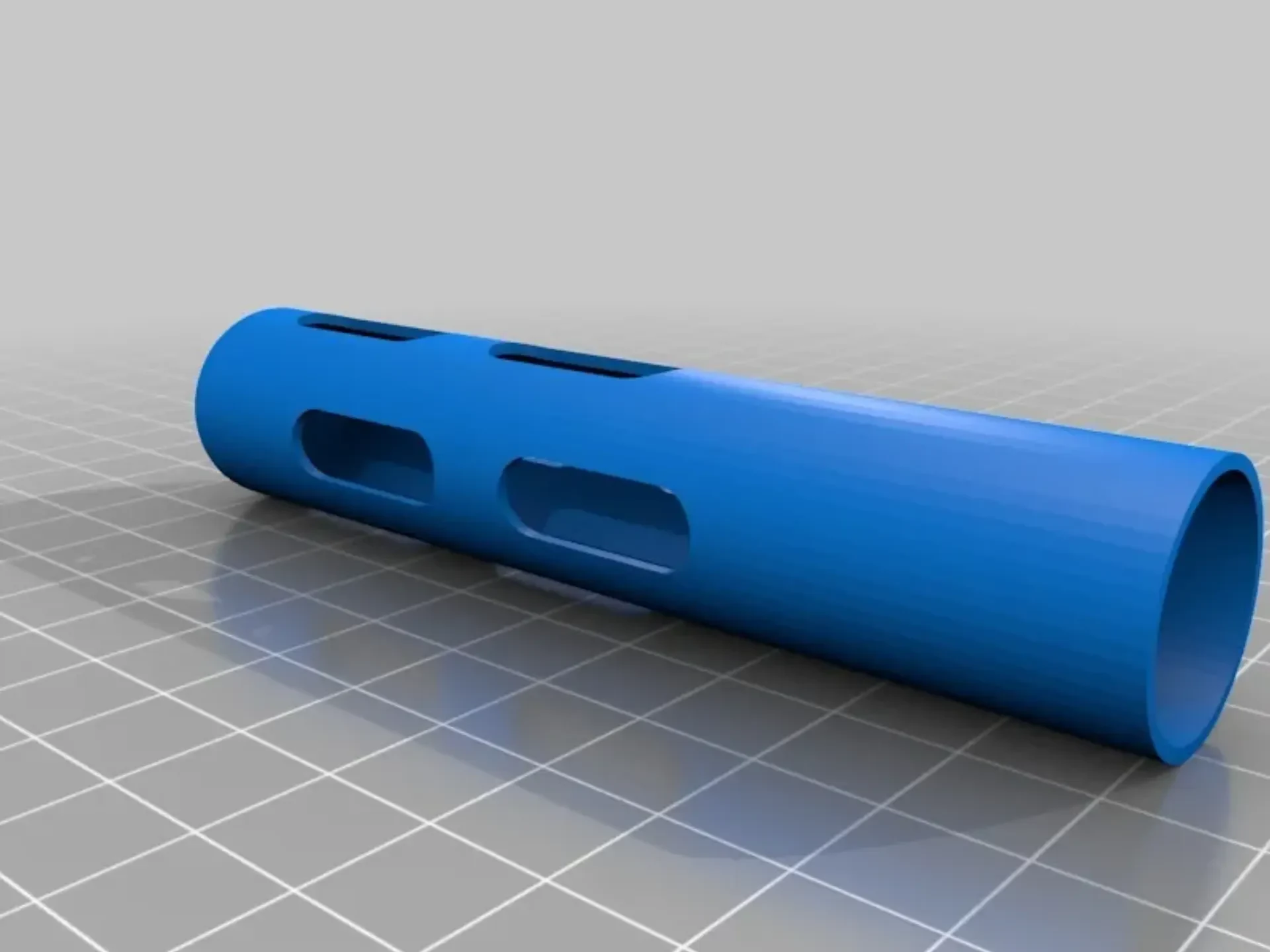

Корпус фонаря был напечатан с 20% заполнением и опорой с прорезями для ребер вверх.

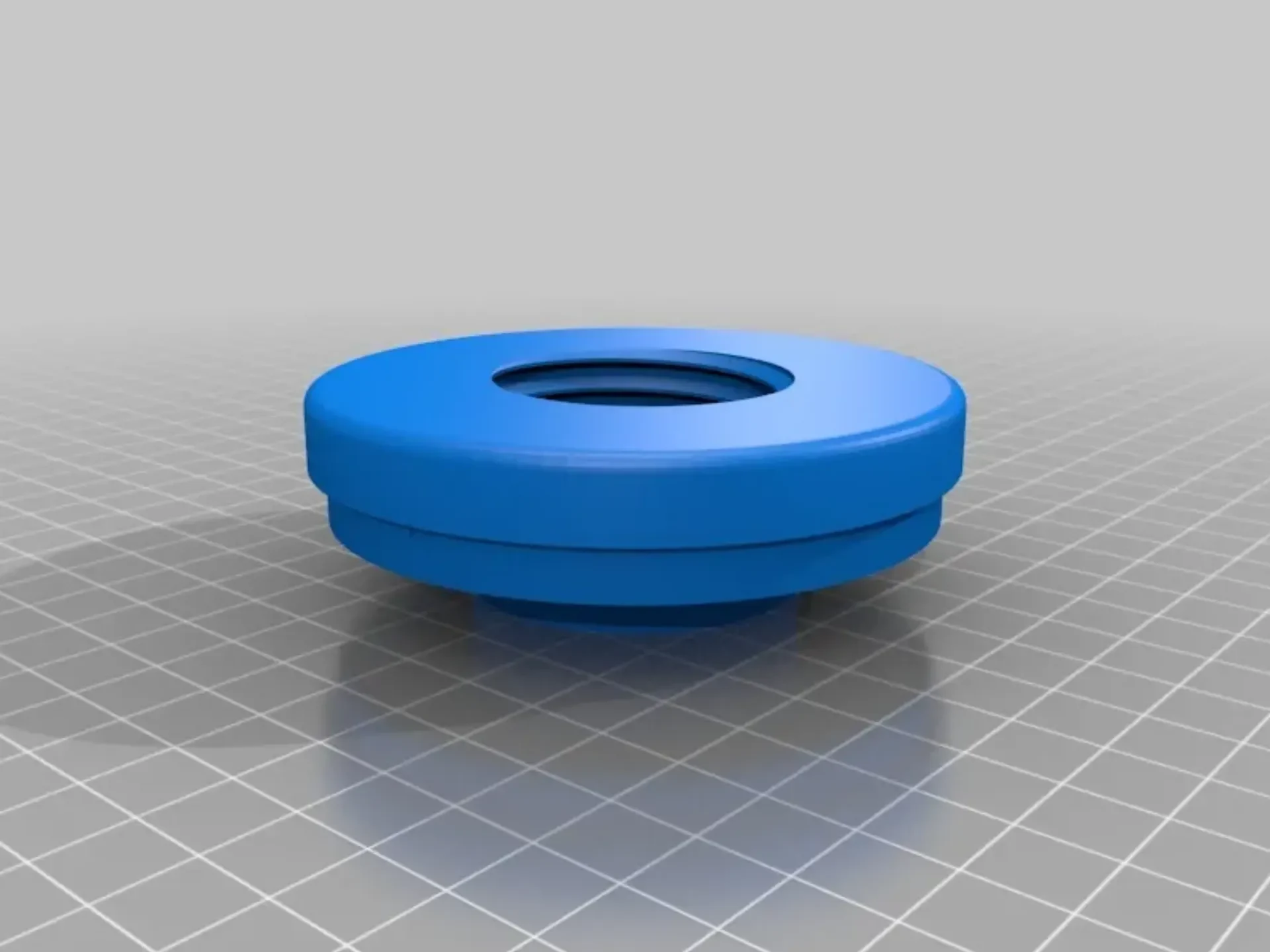

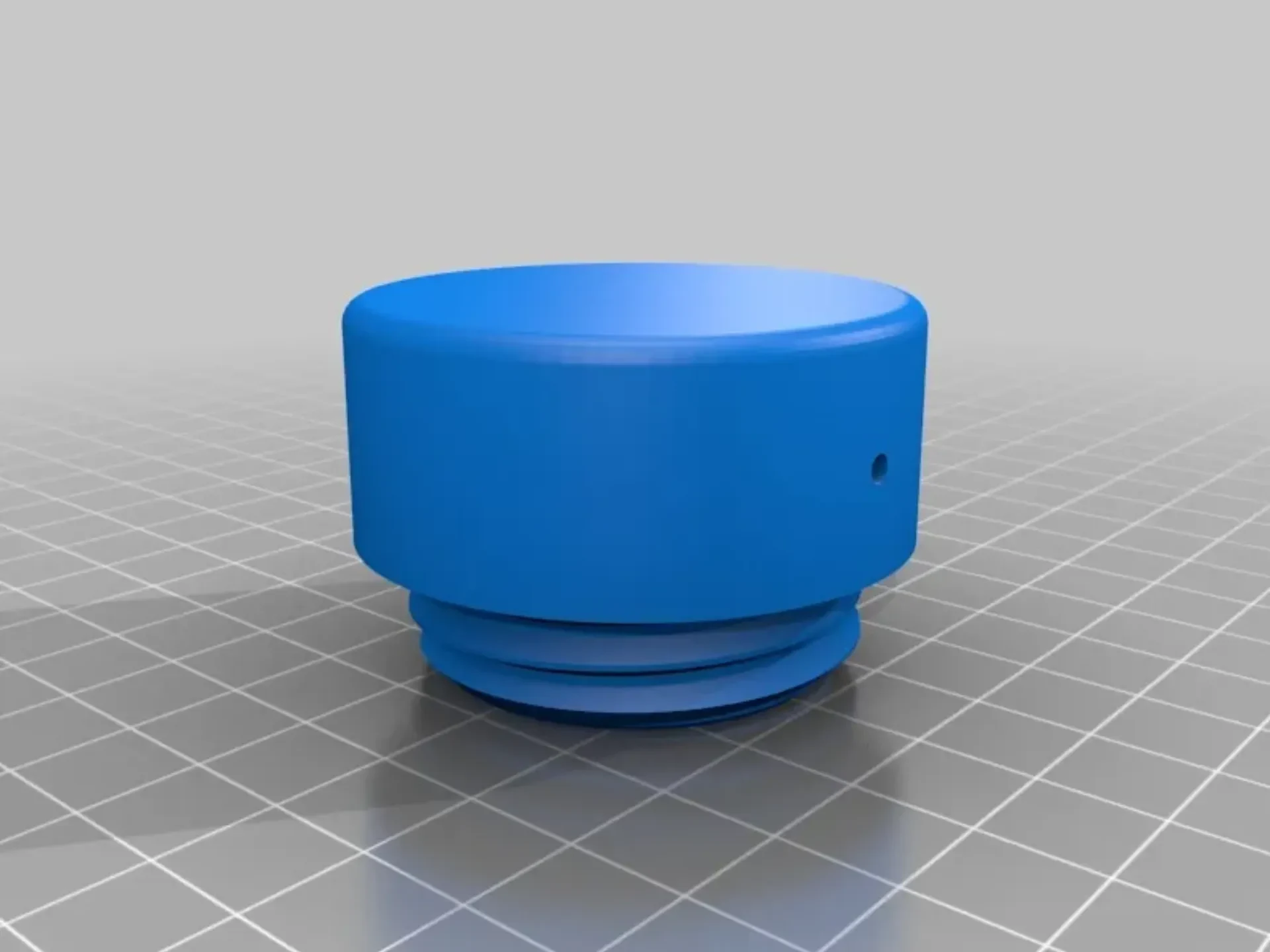

Крышка и колпачок были напечатаны в перевернутом виде с заполнением 30%.

Выравнивающее приспособление/подставка для демонстрации было напечатано с заполнением 20% PLA Hatchbox Wood.

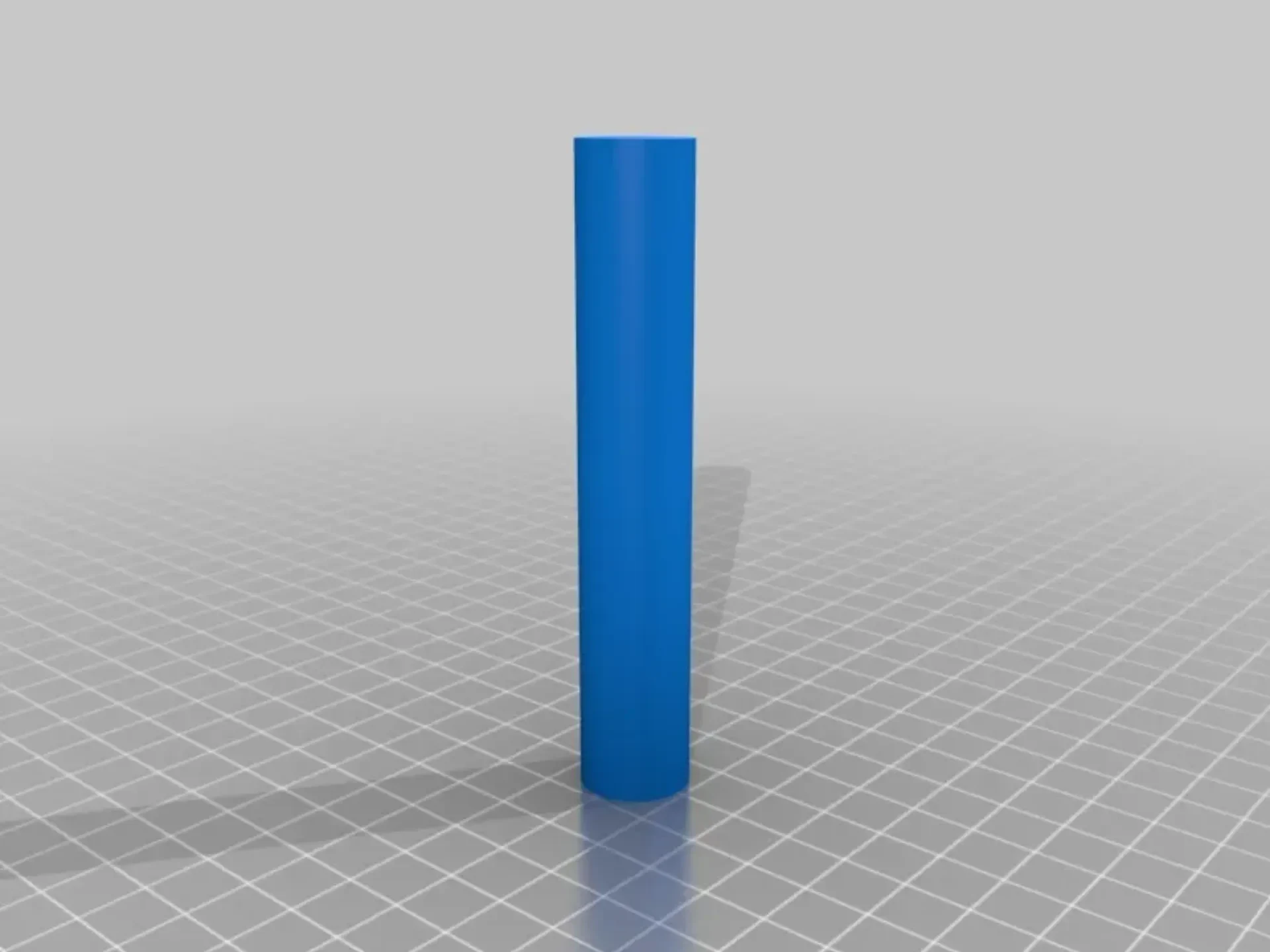

Диффузор напечатан в режиме «спирилизация/ваза» с нулевой толщиной верха/низа и краями.

На диффузор можно нанести прозрачную или цветную печать.

(Необязательно)

Отражатель напечатан в белом цвете, окрашен в белый цвет или покрыт алюминиевой фольгой.

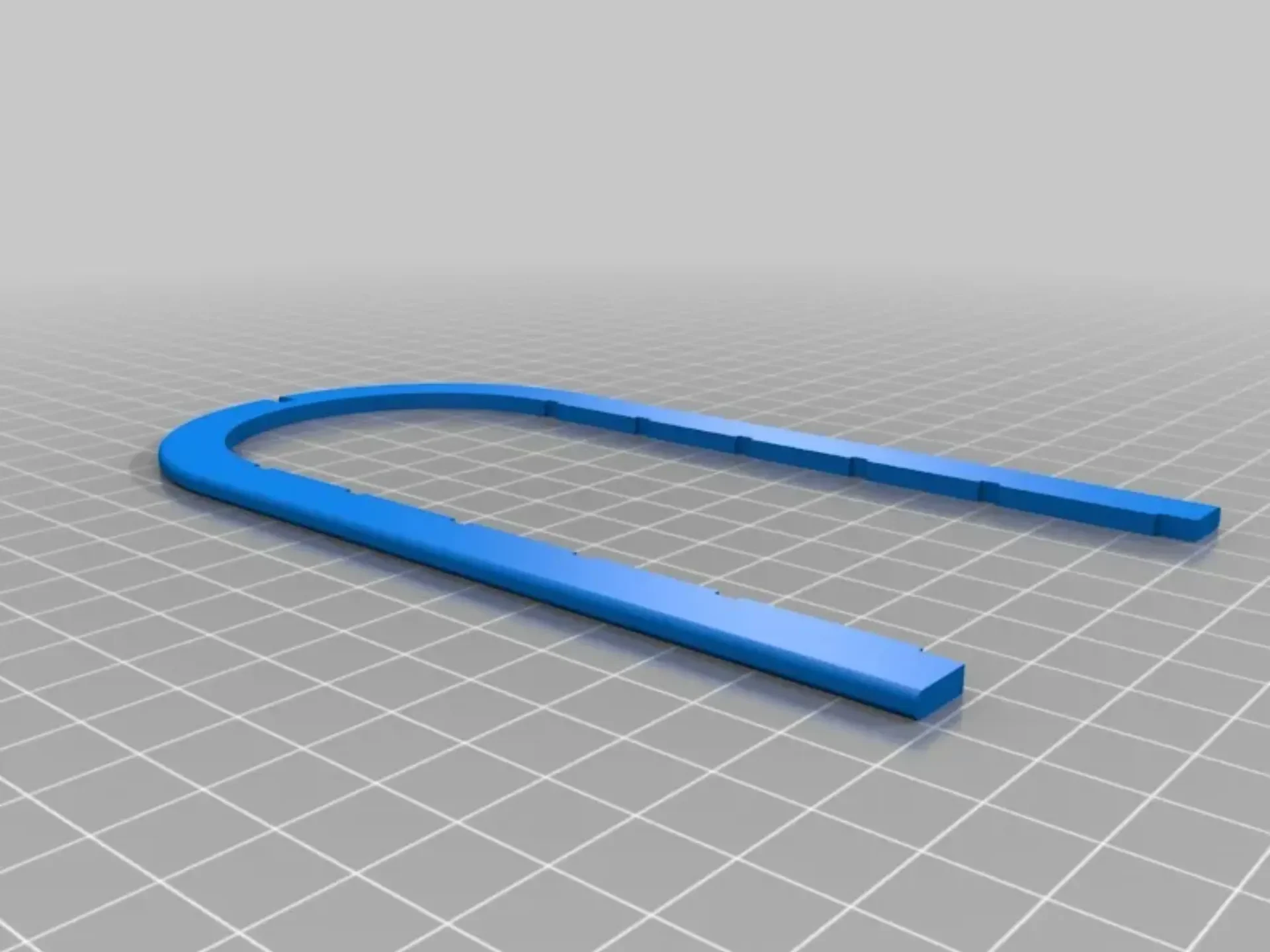

��аспечатайте по одному из U-образных ребер клетки.

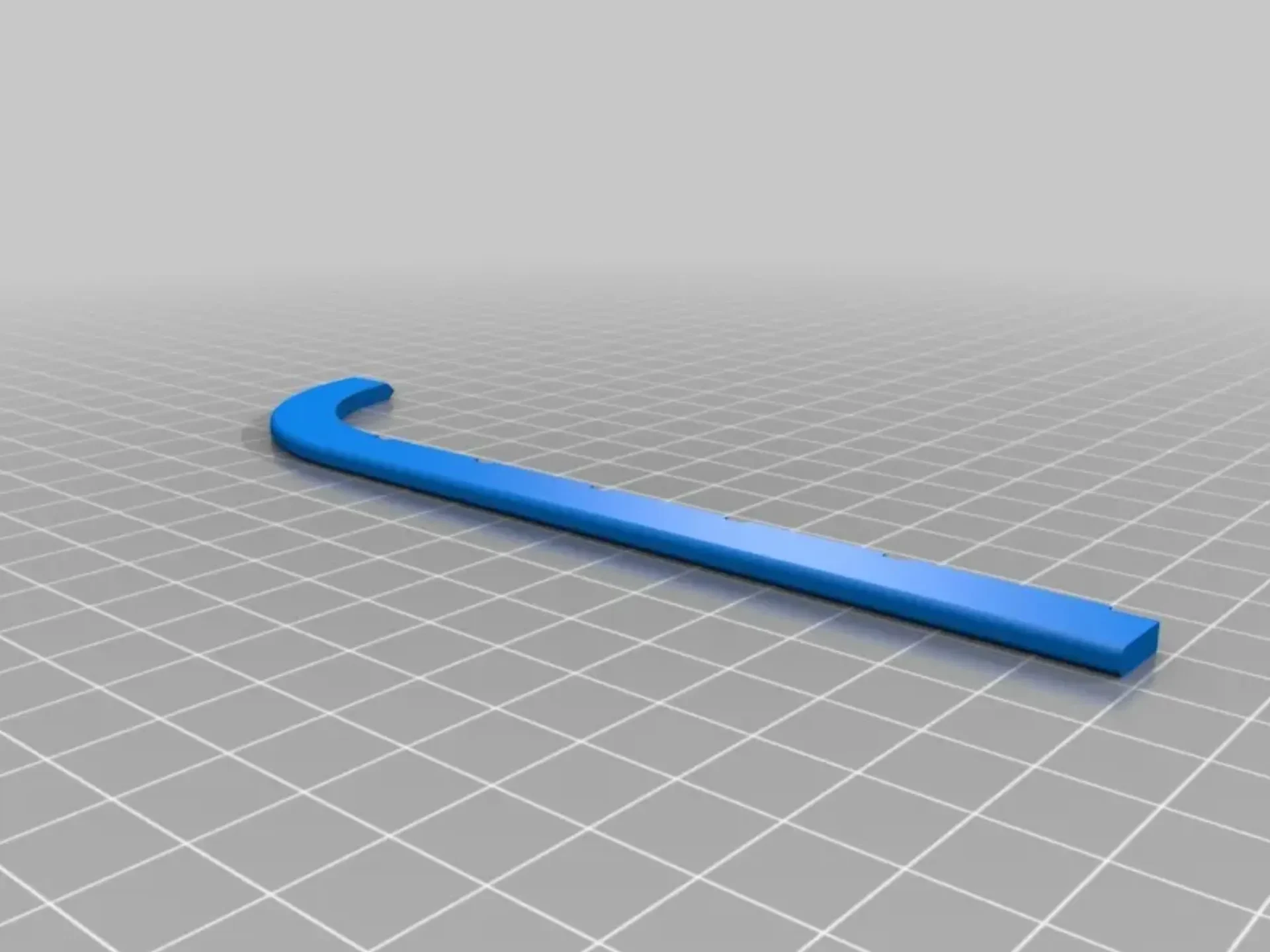

Распечатать 4 ребра Cage J
По желанию распечатайте один отражатель.
Опционально распечатайте одно приспособление для выравнивания/выставочный стенд.
По одному от всего остального.
Пост-печать

Инструкции по сборке клетки и корпуса лампы

НЕ приклеивайте, пока не будут проверены все совпадения.

Перед сборкой удалите все оставшиеся поля и выступы.

Если вы решили не распечатывать стенд для отображения/выравнивания, пропустите шаги 6 и 9.

Клетка

Соберите U-образные ребра вместе.
Наденьте кольца на ребра.
Вставьте U-образные ребра в пазы в нижней части корпуса фонаря и убедитесь, что они сидят правильно.
Добавьте оставшиеся J-ребрышки и скрепите сборку, обернув ее несколькими резинками.
Убедитесь, что ребра правильно соединяются в нижней части лампы.
Поместите сборку на стенд для выравнивания/демонстрации, чтобы обеспечить правильное угловое выравнивание между ребрами.
Убедитесь, что все установлено правильно и кольца находятся на своих местах.
НЕ приклеивайте на этом этапе ребра к корпусу фонаря.

Приклейте ребра к кольцам, нанеся на каждый стык небольшую каплю клея. На этом этапе не приклеивайте ребра к корпусу фонаря. 9. После высыхания снимите с подставки. 10. Склейте нижние ребра вместе.

Корпус лампы

Корпус лампы плотно прилегает. В зависимости от принтера, возможно, потребуется шлифовка, чтобы можно было вдавить его в нижнюю часть корпуса фонаря. Его следует прижать заподлицо с нижней частью аккумуляторного отсека корпуса фонаря.
Корпус лампы можно приклеить или оставить не приклеенным до окончательной сборки, чтобы при необходимости можно было легче покрасить и отделать отделку.

Перед окончательной сборкой выполните необходимую шлифовку и финишную обрабо��ку. Прилегание деталей плотное; Любой наполнитель или краску необходимо будет отшлифовать, чтобы можно было вставить ребра в основание фонаря.

Схема подключения светодиодной лампы.

Электропроводка

Светодиодная лампа и отражатель в сборе

Светодиодное освещение

Идентификация светодиодного провода:

Светодиоды имеют отрицательное и положительное соединение. В зависимости от производителя светодиода положительным (анодом) является либо более длинный провод, либо тот, который находится напротив плоской стороны светодиода. Оставшийся вывод является отрицательным (катодом).

При обратном подключении он не загорится.

-Светодиодная лампа в сборе

Вставьте светодиоды в держатель светодиодов. Небольшая капля клея удержит их на месте.
Согните выводы каждой пары светодиодов, подключив катод одного к аноду другого. (см. картинку)
Соедините оставшиеся выводы, которые будут либо анодом, либо обоими катодами вместе.
Для проверки поместите две батарейки CR2032 в держатель и прикоснитесь одним проводом к анод��ой паре, а другим — к катодной паре.

Если они не горят, попробуйте поменять соединение.

Если они по-прежнему не загораются, значит, светодиоды соединены неправильно. Попробуйте еще раз. 5. Когда они загорятся, припаяйте соединения.

-Отражатель в сборе (опционально)

Отражатель может быть либо напечатан в белом цвете, либо окрашен в белый цвет, либо пок��ыт алюминиевой фольгой.
