Портативный светодиодный фонарь

Это портативный светодиодный фонарь, который можно прикрепить ко всему, что у меня есть, и который может работать от батарей или внешнего адаптера питания.

Эта модель работает очень хорошо, но требует немного больше шлифовки и склеивания, чем хотелось бы.

��то очень яркий, легкий и универсальный светильник.

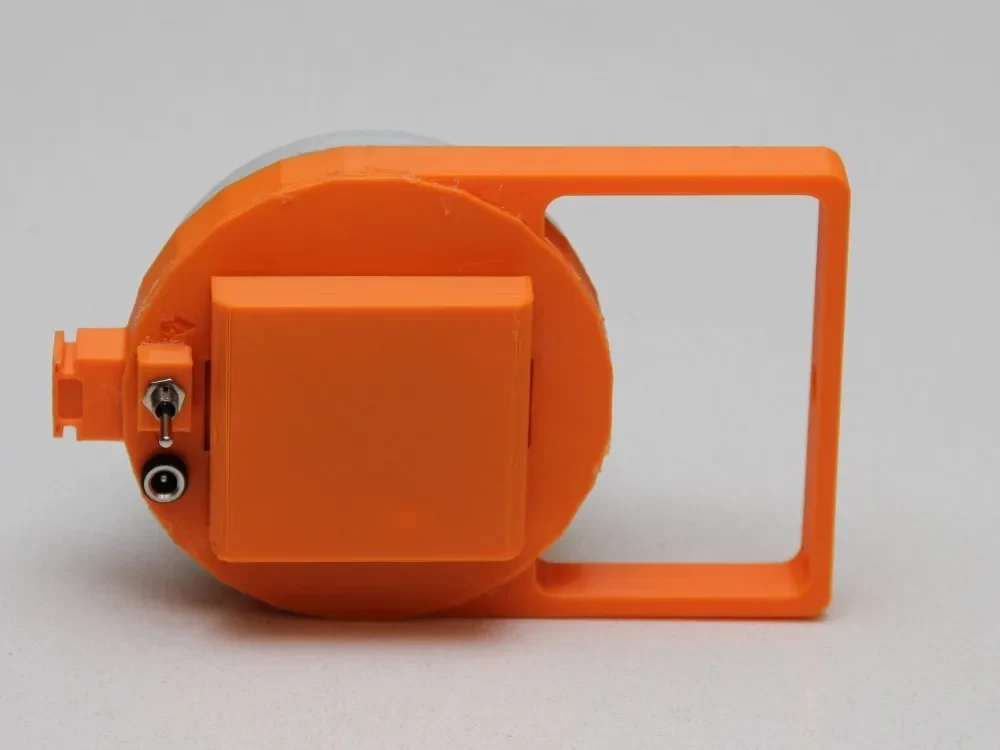

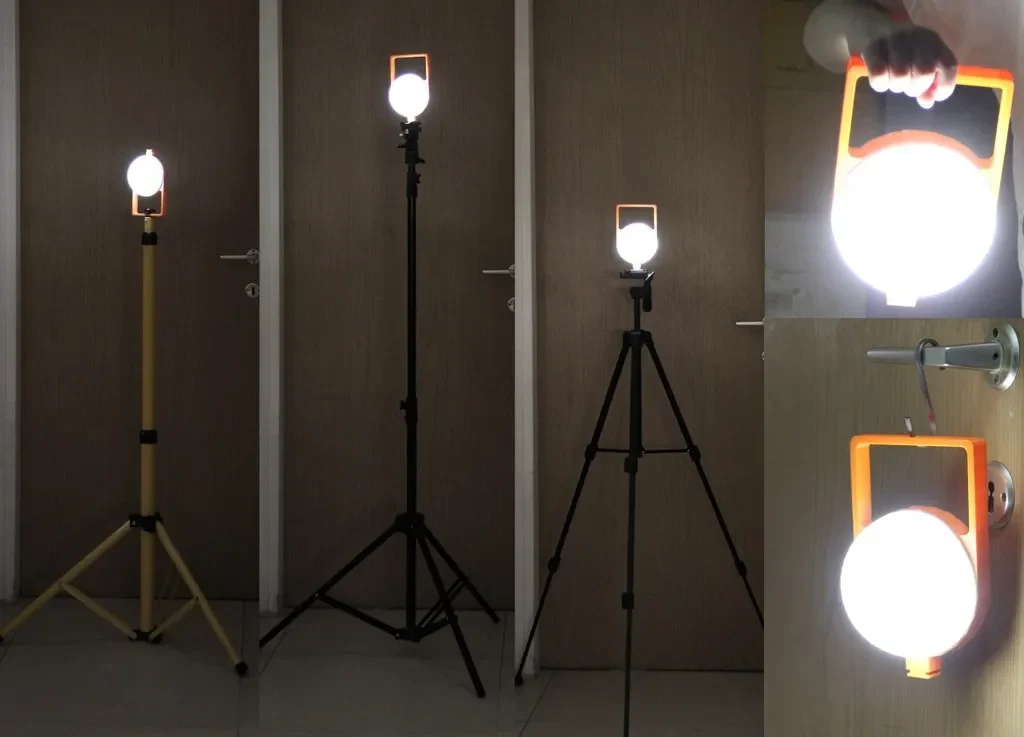

С одной стороны имеется резьба 1/4 дюйма, которую можно подключить к любому стандартному штативу для фото/видео, и разъем в виде ножки вспышки, который подойдет к любой фотостойке с холодным башмаком и даже может быть установлен на камере.

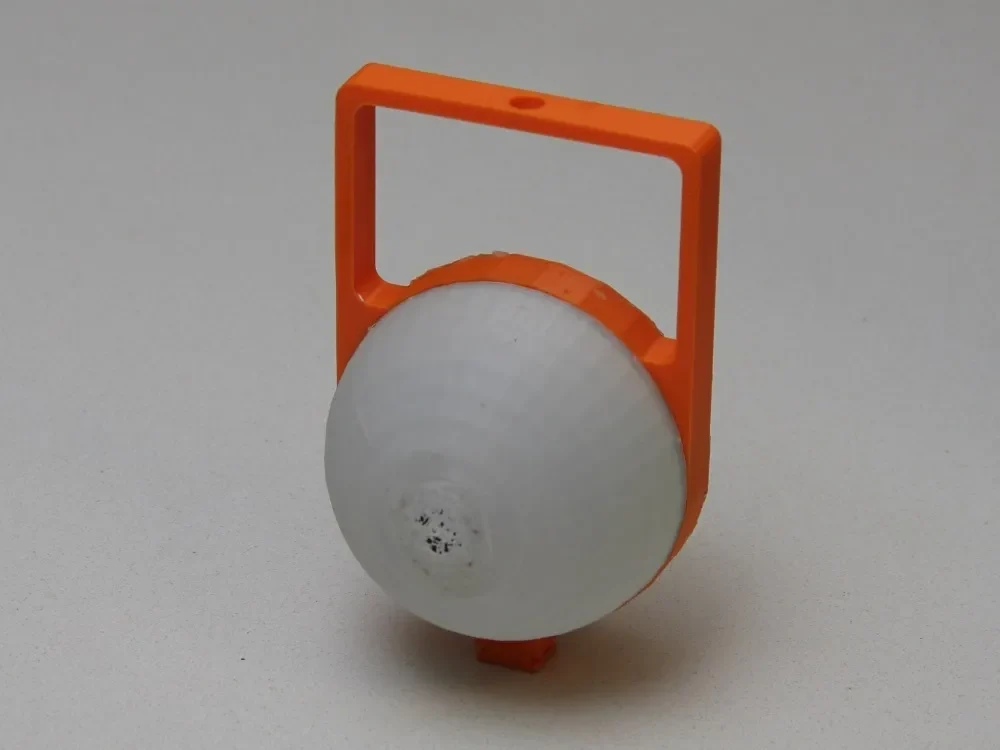

На другой стороне имеется отверстие диаметром 10 мм, в которое можно поместить штатив рабочего фонаря, и удобная ручка для переноски, которую можно держать или повесить на любой крючок.

Он может питаться от комплекта из 4 батареек типа АА (рекомендую перезаряжаемые, поскольку очень яркие светодиоды могут потреблять довольно много энергии) или от блока питания 5 В с вилкой 5 мм.

Вы можете добавить преобразователь постоянного тока в постоянный (или кабель со встроенным преобразователем постоянного тока в постоянный), чтобы работать от источника питания, напряжение которого отличается от 5 В.

Создано с помощью SketchUp, STL очищен с помощью Microsoft 3D Builder, копии фотографий были вырезаны с помощью Cura �� напечатаны на моем Robo3D R1+.

Необходимые непечатаемые детали:

Светодиоды — 5 круглых светодиодов SMD «бусины», диаметром 7,5 мм, настолько ярких, насколько это возможно, я использовал светодиоды мощностью 1 Вт с AliExpress.
Резисторы, я надеюсь, вы знаете, как согласовать резисторы со светодиодами (или, по крайней мере, найти онлайн-калькулятор светодиодов).
Держатель для батареек 4xAA — размер 5,7 x 6,2 x 1,5 см AliExpress
Переключатель, 3-контактный тумблер SPDT, размер внутренней части 13 мм х 8,5 мм, отверстие 6 мм AliExpress
Розетка 5,5 мм. Обратите внимание, что за отверстием остается всего 10 мм. AliExpress
(Дополнительно) Шестигранная гайка 1/4 дюйма.
Один или два коротких винта диаметром 2 мм.
Некоторые электрические провода

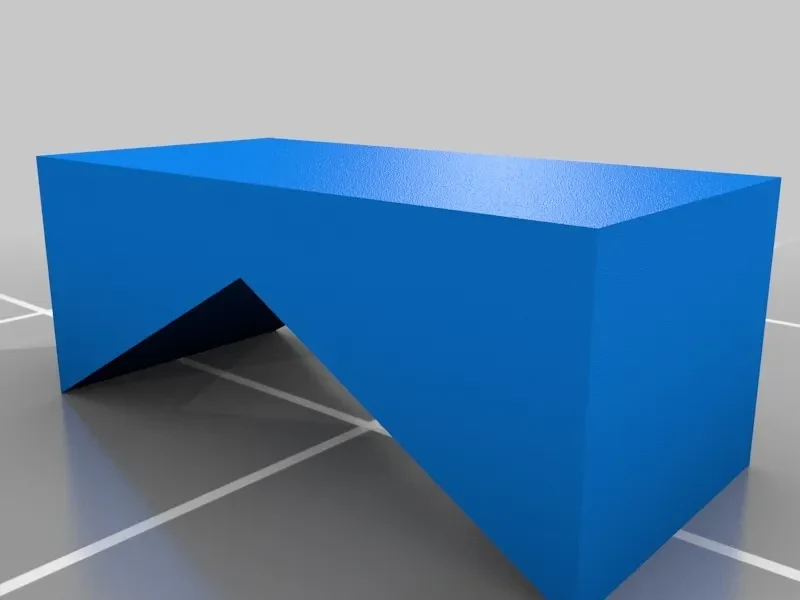

Инструкции по печати

Я напечатал все (кроме купола) из PLA: 3 корпуса (стенки толщиной 1,2 мм) и верх/низ толщиной 1,2 мм.

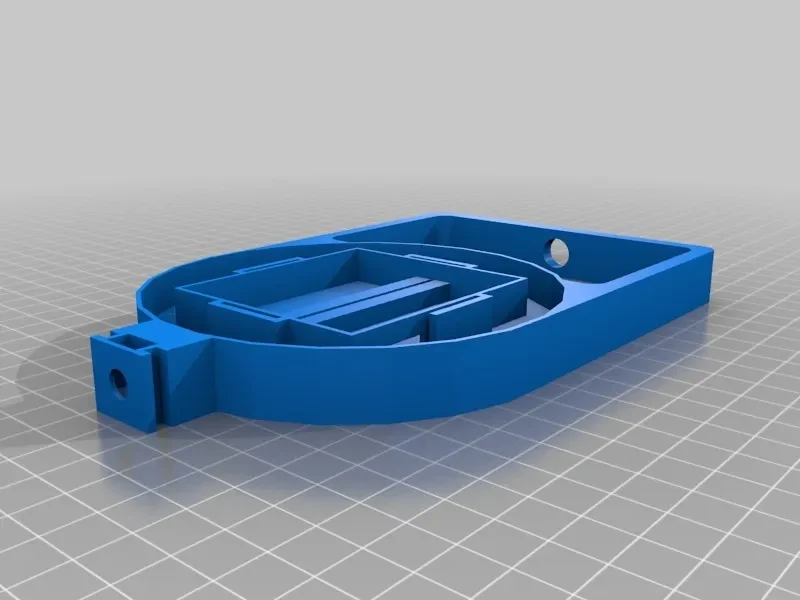

Базовая часть требует поддержки, но поддерживаемая часть является внутренней, и нас не волнует, что она получится хорошей, вы можете сделать поддержку более редкой, чем обычно.

Кроме того, основу нужно немного заполнить, чтобы ручка стала прочнее, я использовал 10%.

За исключением основания, детали не нуждаются в поддержке или заполнении.

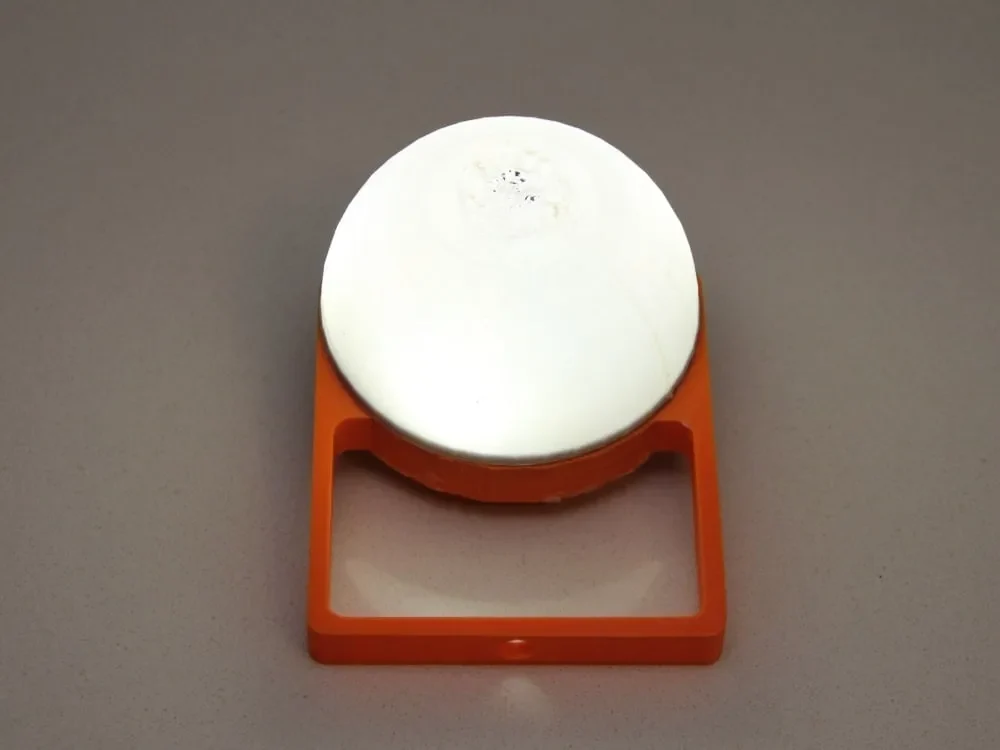

Часть пластины должна быть напечатана в черном или белом цвете, чтобы избежать каких-либо цветовых оттенков (или вы можете использовать желтый или оранжевый, чтобы сделать свет более теплым, или синий, чтобы охладить его). Лучше всего использовать белый цвет, потому что он будет отражать больше света. Я использовал черный, потому что именно такой цвет у меня был, когда я его распечатывал.

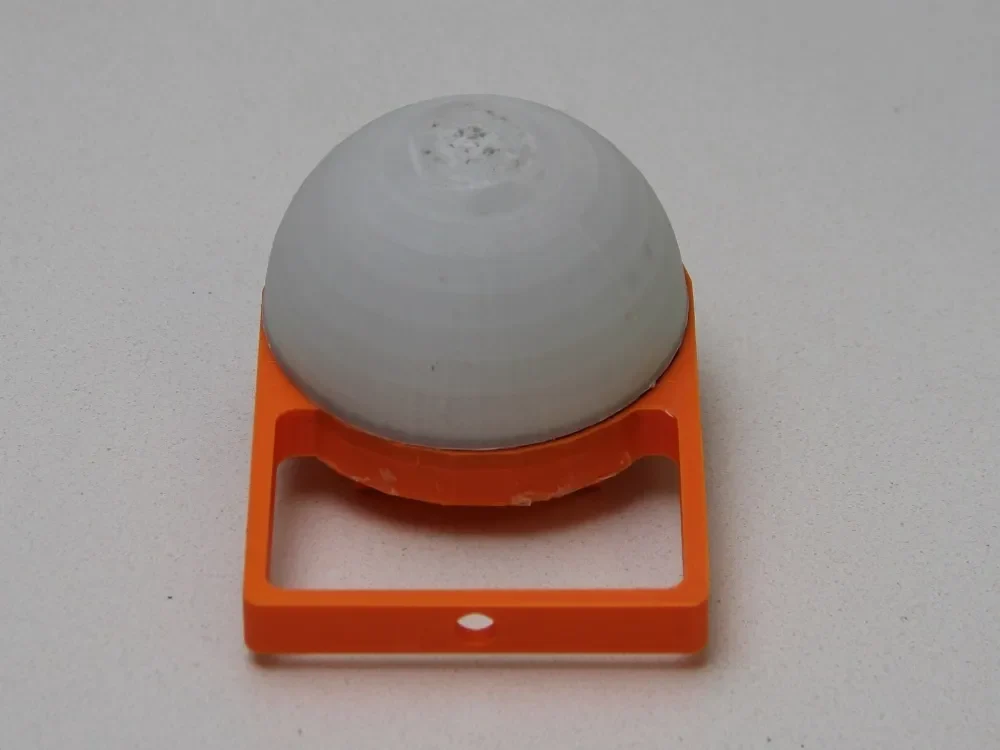

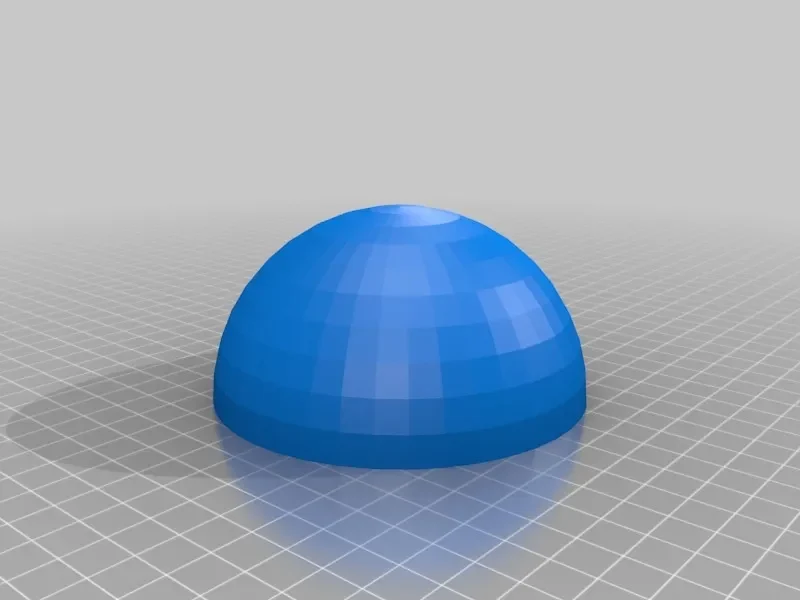

Купол должен быть белым (если вам не нужен цветной свет) и почти прозрачным, но не полностью ��розрачным, потому что на светодиоды больно смотреть прямо — этого можно добиться с помощью очень тонкой непрозрачной нити.

Я напечатал его из ABS (потому что это то, что у меня было) с двумя оболочками, не смог напечатать центр купола только с одним корпусом, даже с двумя корпусами в центре есть области, которые не совсем твердые, я думаю, я мог бы улучшить печать с тремя оболочками, но это компромисс между светоотдачей и совершенством (это слово?) купола.

Сборка

Начните с пластины, прикрепите к пластине светодиоды (здесь очень хорошо работает горячий клей) и припаяйте светодиоды к резисторам и проводам, в пластине есть 2 небольших отверстия для двух проводов.

Прежде чем продолжить, проверьте, все ли загорается.

Прикрепите купол к пластине, он должен плотно прилегать к краю пластины.

Приклейте пластину к нижней стороне о��нования, пропустите провода на другую сторону основания, используя небольшое прямоугольное отверстие.

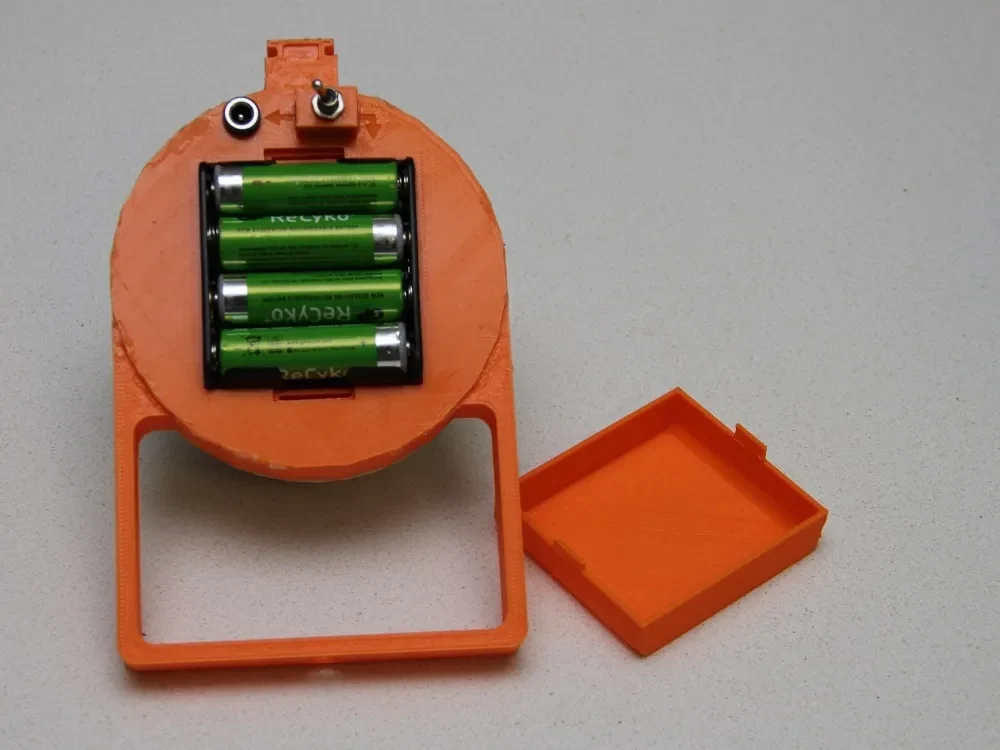

Поместите держатель батареи на место в основании, пропустите провода в небольшое окно, чтобы вы могли получить к ним доступ позже, используйте короткие 2-миллиметровые винты, чтобы закрепить батарейный отсек.

Убедитесь, что задняя часть входит в основание. Возможно, вам придется отшлифовать края маленьких клапанов, которые входят в основание. Есть два набора отверстий: отверстия, открытые с одной стороны, являются одним из отверстий для з��дней части, другой набор отверстий предназначен для крышки батарейного отсека.

Подключите розетку к задней части, а выключатель к переключателю.
