Цилиндровый замок с возможностью повторного ввода ключей

Этот простой ключевой замок можно переназначить, чтобы создать 256 различных комбинаций ключа/замка. Это интересный пример того, как работают блокировки, и, возможно, его даже полезно использовать в ваших собственных проектах. Это отличный проект для тех, у кого хорошее зрение и твердые руки.

В замке используются 4 набора штифтов, при этом общая длина каждого набора штифтов одинакова, но длина отдельных штифтов различается. Кроме того, в ключ входят 4 штифта разной длины, при этом штифт определенной длины соответствует длине штифтов в замке. Вам также понадобится одна тонкая резиновая лента, которая будет действовать как пружина смещения для всех четырех наборов штифтов.

Настройки печати

Принтер:

УДИО

Разрешение:

0,2 мм

Заполнение:

15%

Примечания:

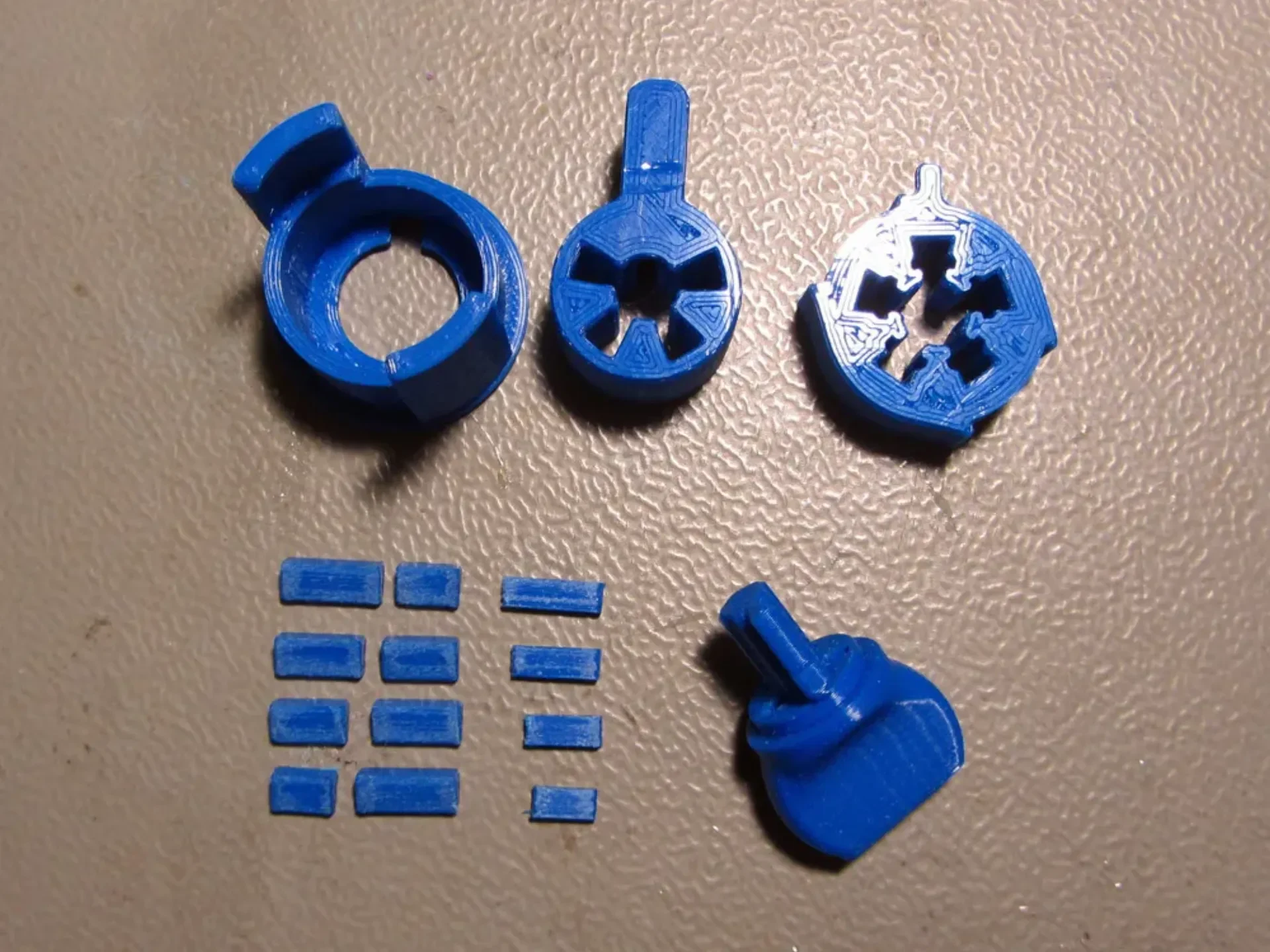

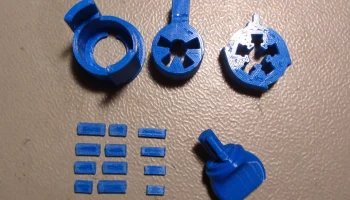

Распечатайте по 1 каждой части «Замок1», «Замок2», «Замок3» и «Ключ». Вам понадобится 4 пары штифтов, общая длина каждой пары составляет 0,65 дюйма, плюс всего 4 штифта:

Пейринг:

Задний штифт — Передний штифт — Ключевой штифт

pin400-------pin250------ keypin400

pin350 -------pin300 -------keypin350

pin300 -------pin350 -------keypin300

pin250 -------pin400 -------keypin250

Слегка отшлифуйте боковы�� стороны каждого штифта и штифта, чтобы удалить любые выпуклости, возникшие в процессе печати.

Пост-печать

Сборка (самое интересное!)

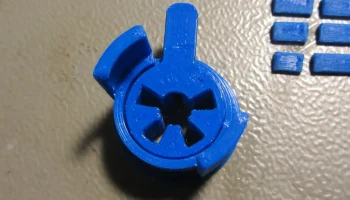

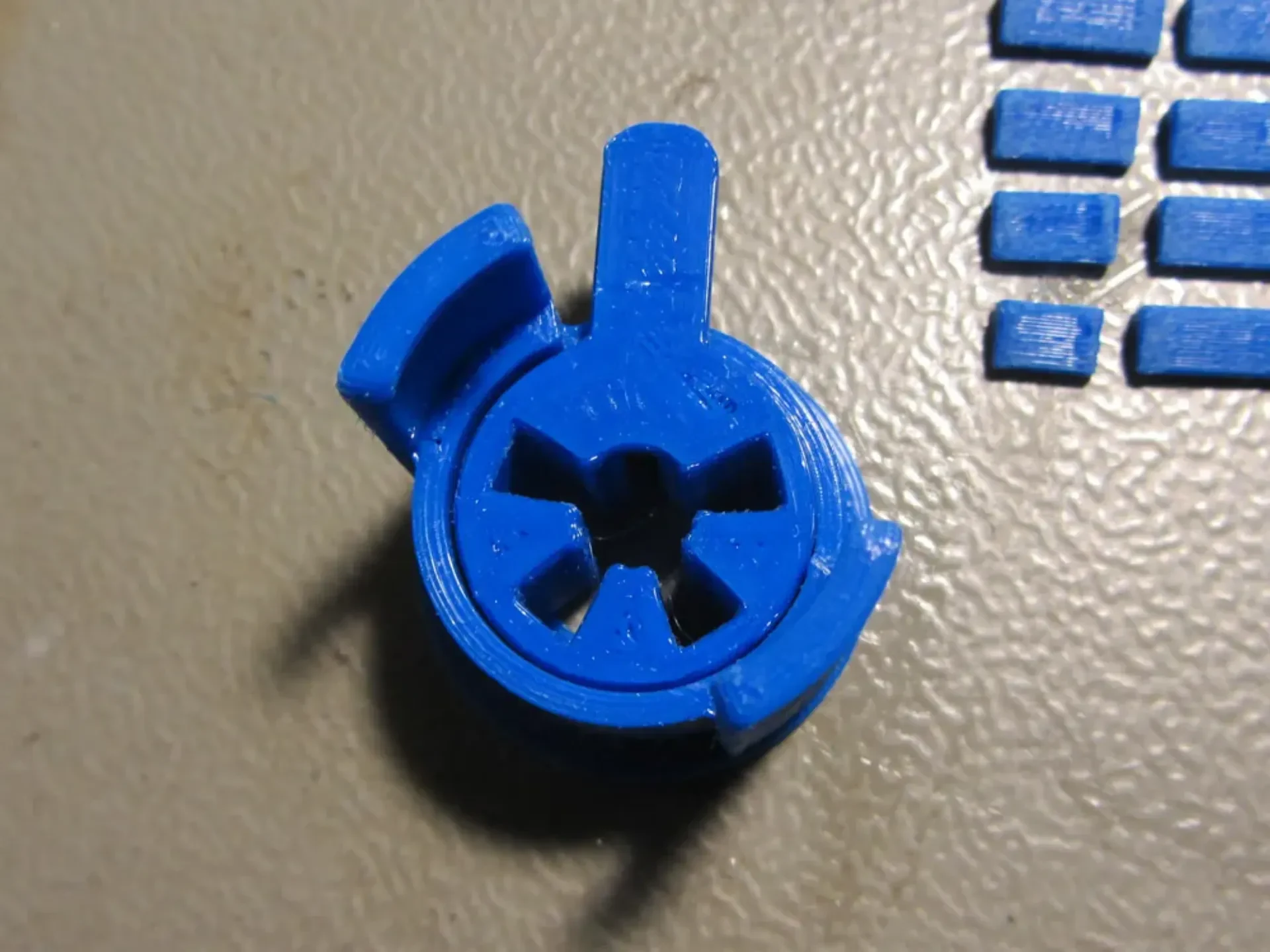

Соберите деталь замка 2 (вращающийся цилиндр) в деталь замка 1 (корпус), как показано на 7 фото. Расположите обе детали перед собой, как показано на фотографии, при этом фиксирующий выступ цилиндра повернут до упора против часовой стрелки.

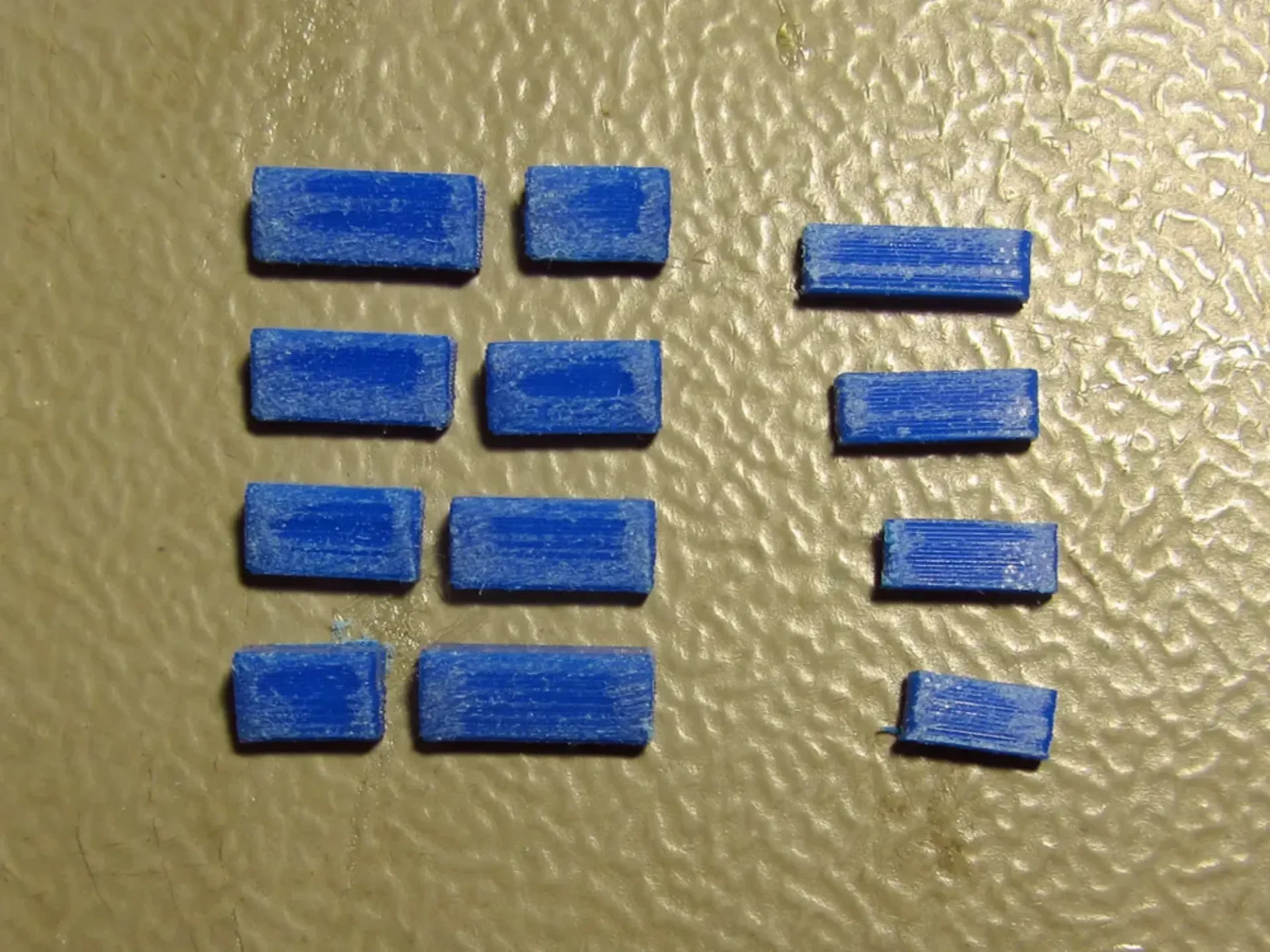

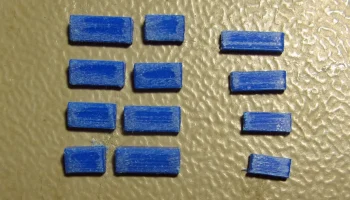

Разложите наборы булавок и булавок, как показано на восьмой фотографии (слева направо: задняя булавка, передняя булавка, булавка). Вы можете смешивать и сочетать любые ряды, при условии, что каждый ряд сохраняется вместе.

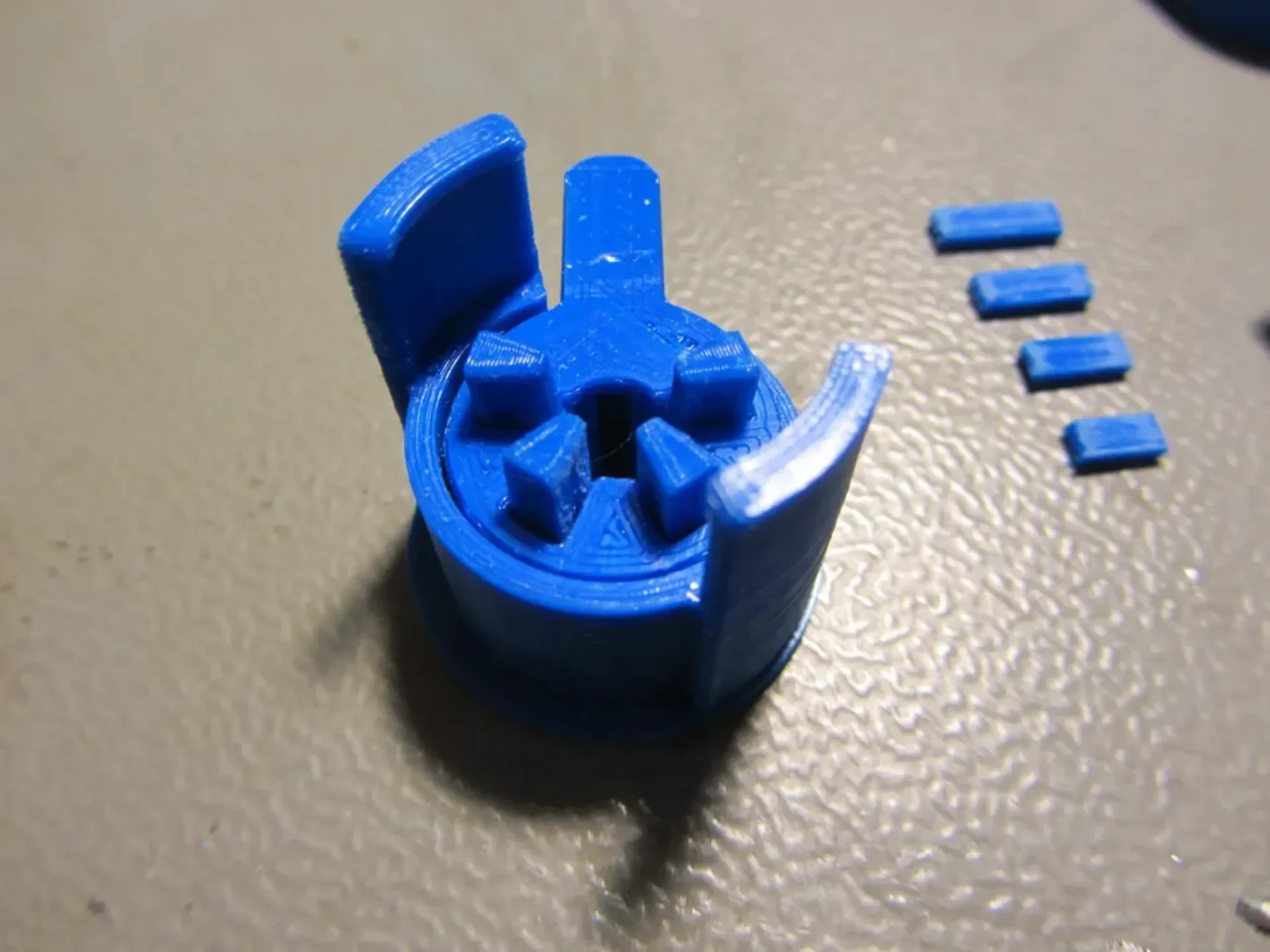

Начиная с прорези в положении «2 часа» (7-е фото), вставьте сначала переднюю булавку, а затем заднюю булавку из первого ряда булавок. Повторите эти действия для всех 4 наборов булавок. Когда вы закончите, все штифты должны выступать из цилиндра на такую же величину, как показано на 9-м фото.

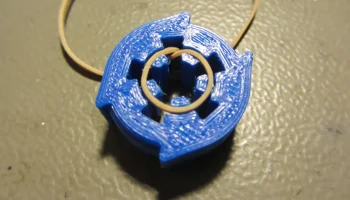

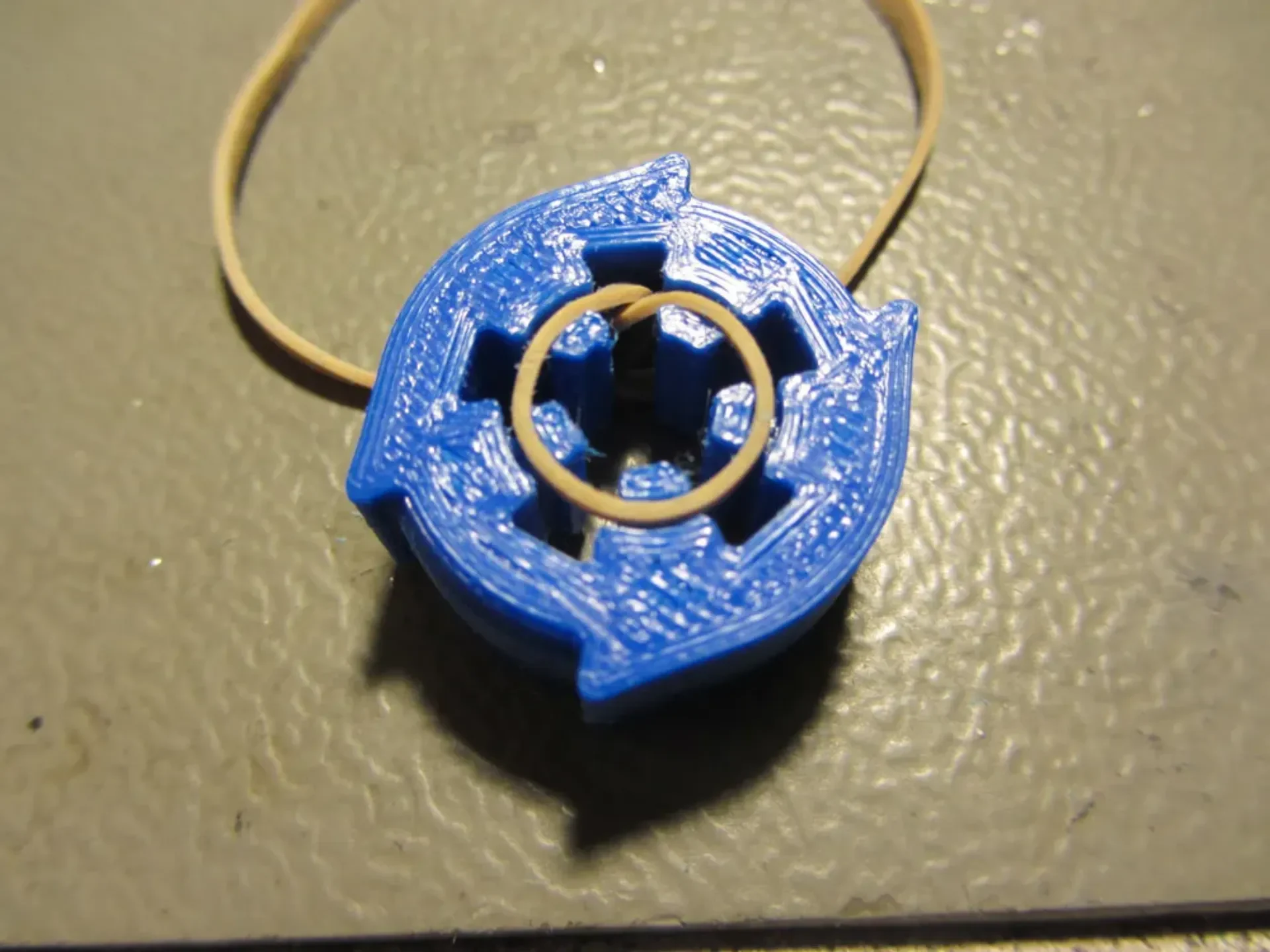

Вложите тонкую резинку в пазы на задней стороне части замка 3 (фиксированный цилиндр) и просуньте оставшуюся часть резинки в неиспользуемую прорезь, как показано на 10-м фото. Обратите внимание, что неиспользуемый слот совмещен с небольшим выступом на другой стороне фиксированного цилиндра, как показано на 11-м фото.

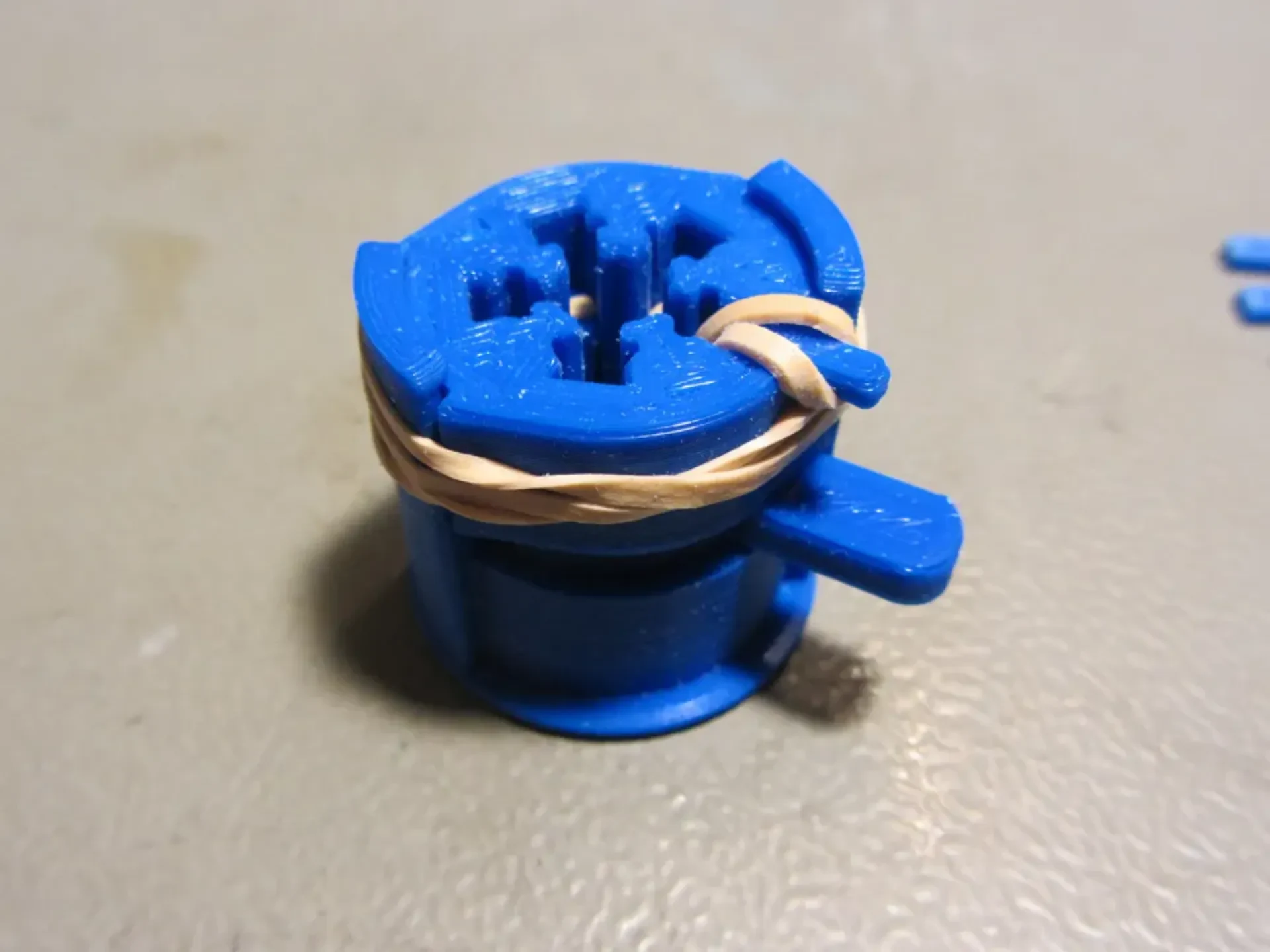

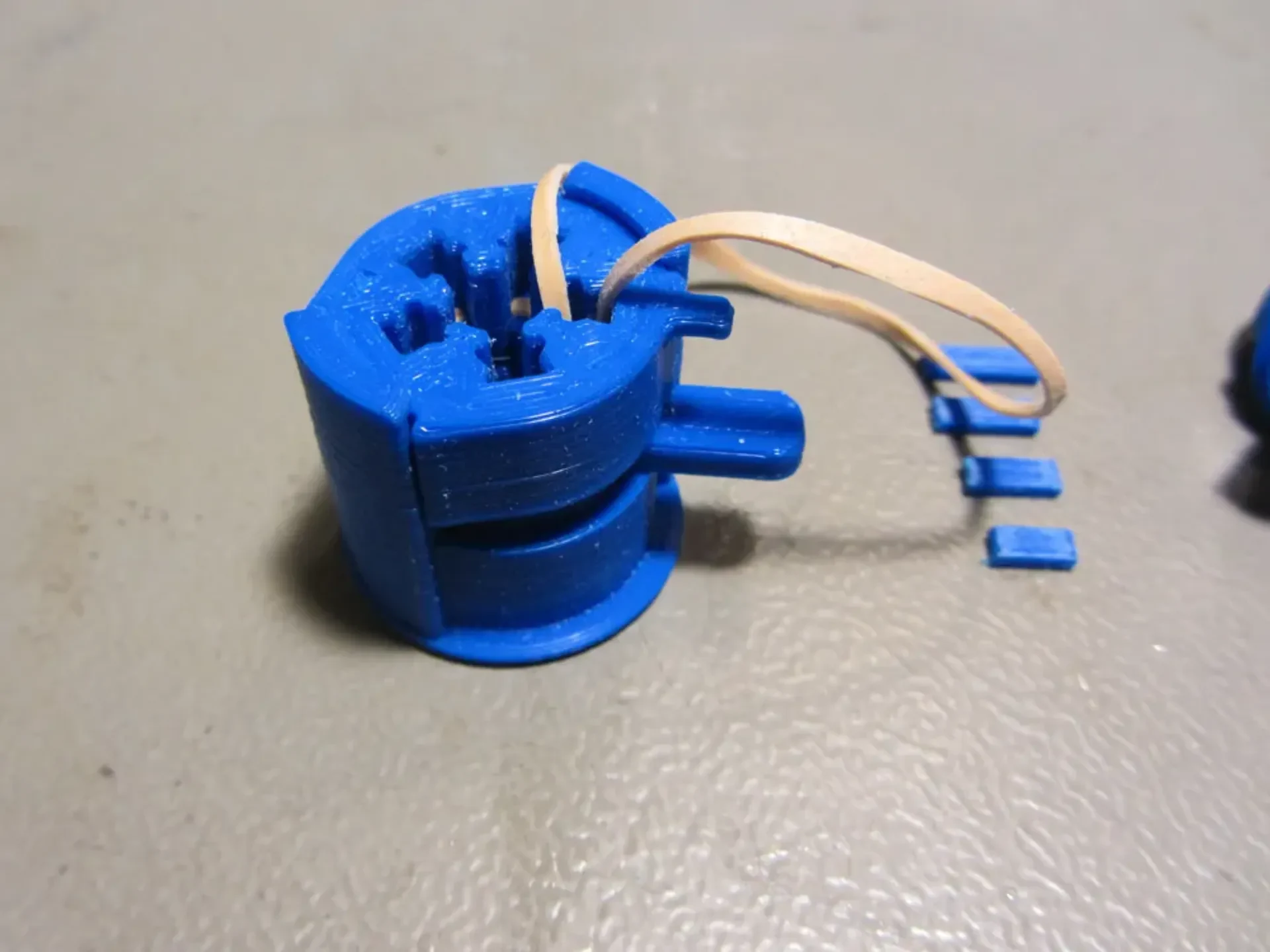

Перев��рните фиксированный цилиндр пазом вниз и сориентируйте его так, чтобы его маленький выступ совпадал с фиксирующим выступом. Осторожно прижмите его к корпусу до щелчка, как показано на 12-м фото. Резиновая лента в канавке должна натягиваться на заднюю сторону каждого из задних штифтов. Зацепите лишнюю длину резинки за небольшой язычок и пару раз оберните ее вокруг тела, как показано на фотографии.

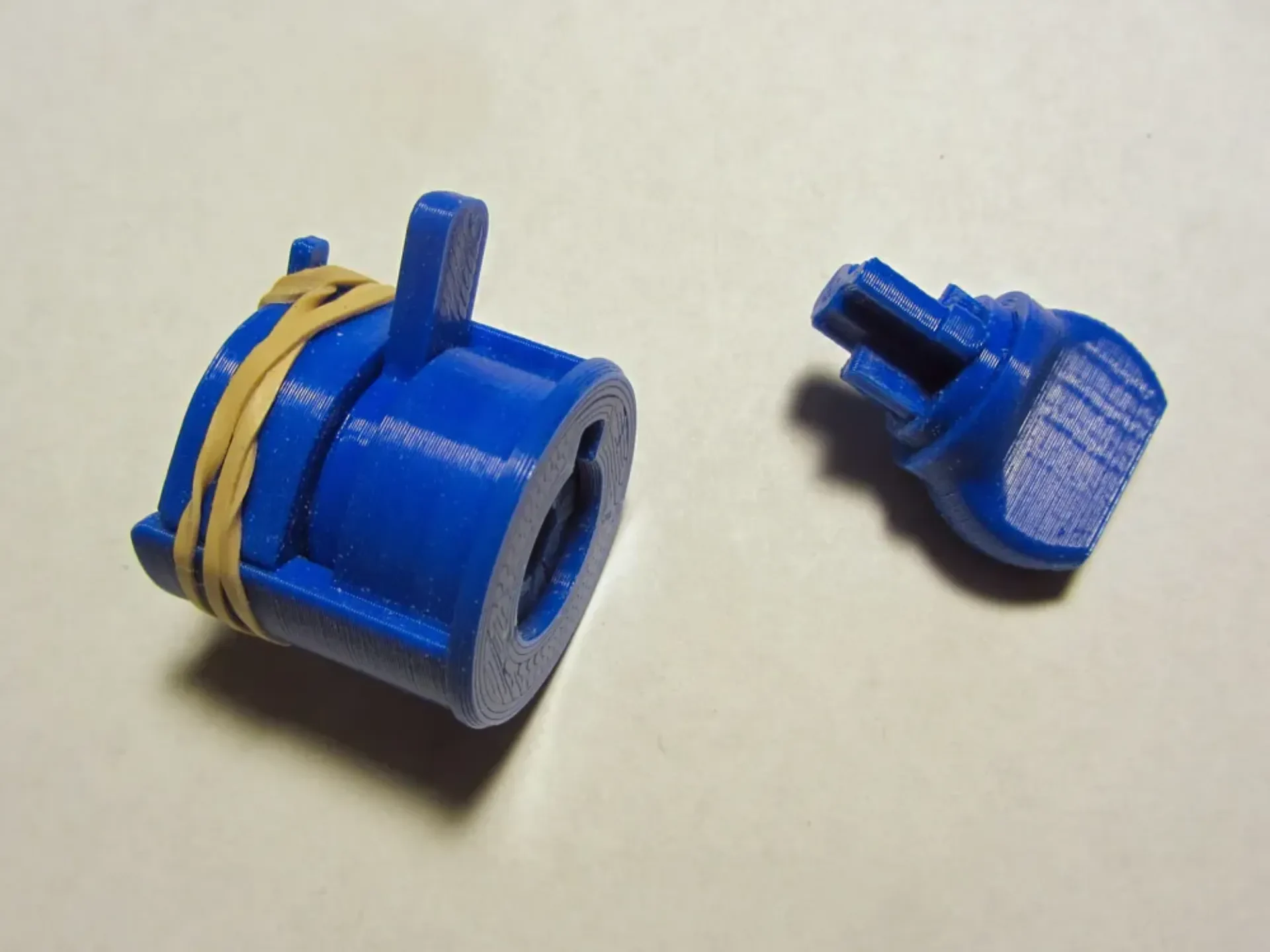

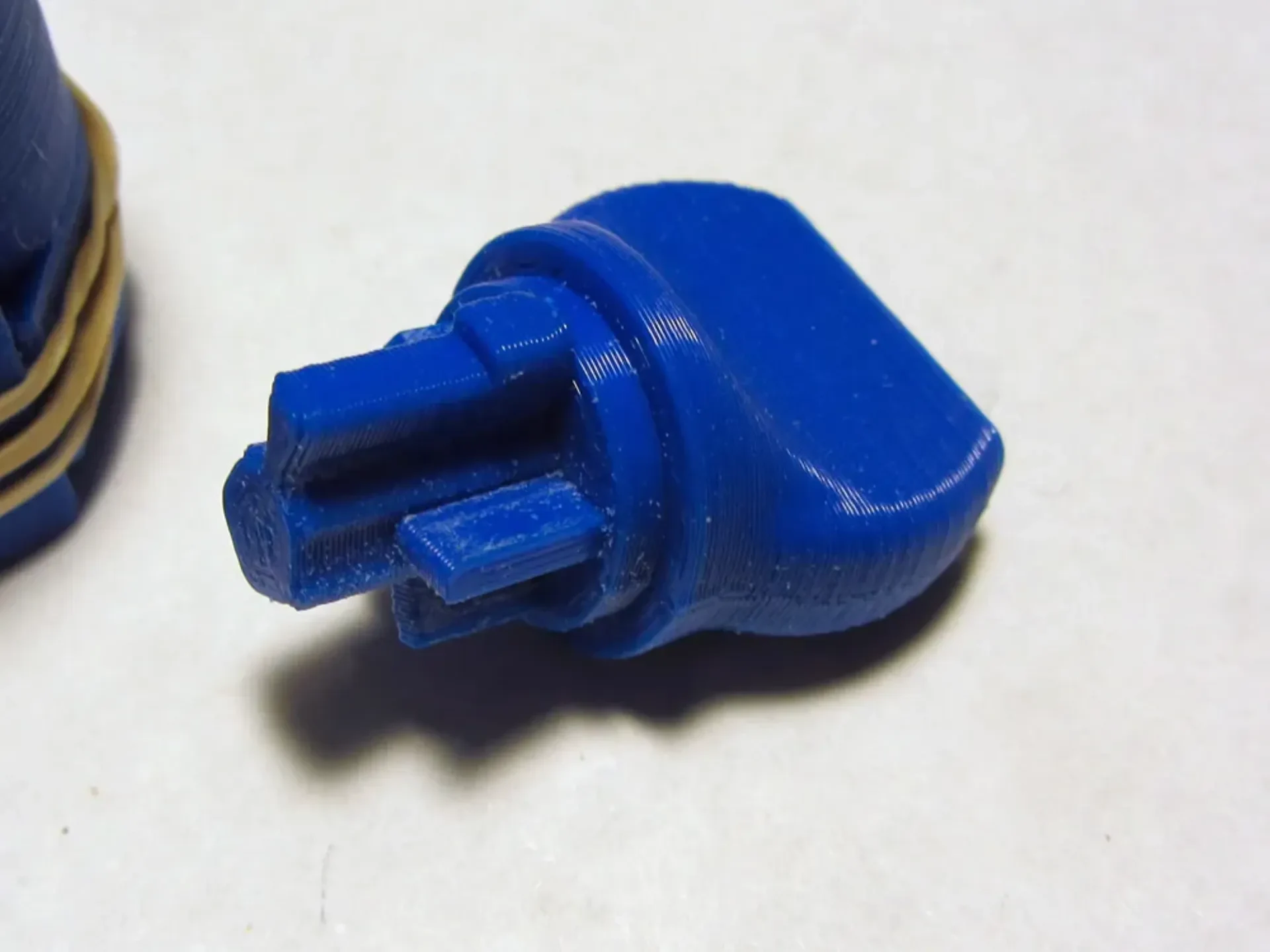

Возьмите каждую из шпилек для ключей и вставьте их по порядку в карманы у основания ключа, как показано на 13-м фото. Убедитесь, что все штифты для ключей плотно прилегают к нижней части каждого кармана. На 14-м фото показан ключ со всеми вставленными штифтами.

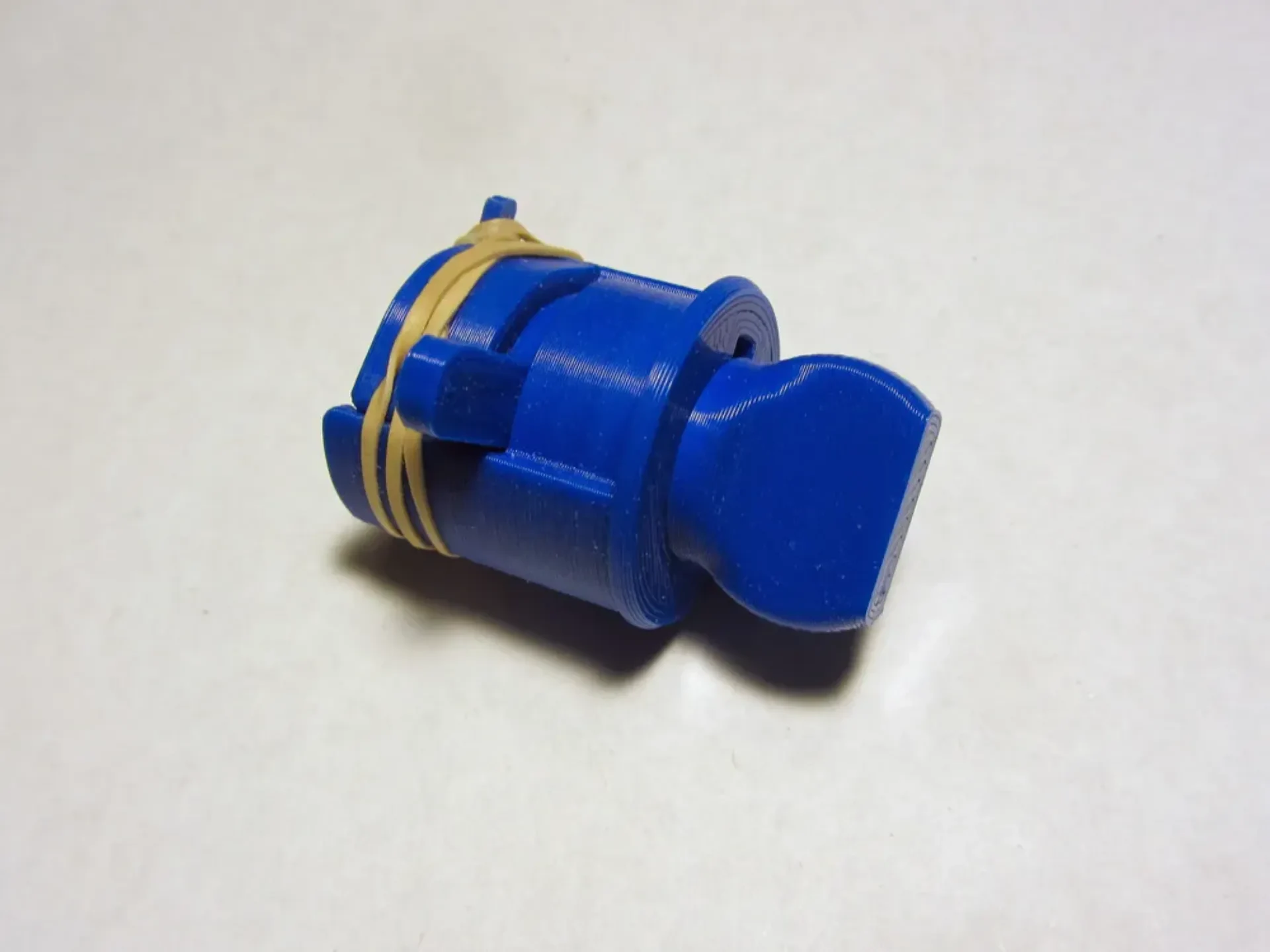

Если вы ничего не перепутали, теперь вы сможете вставить ключ и повернуть его против часовой стрелки, чтобы повернуть запорный язычок на 90 градусов. Обратите внимание, что в этой версии вы не сможете вынуть ключ, пока замок находится в положении ОТКРЫТО. Поверните его обратно, чтобы вынуть ключ.
