Соединитель с поворотным замком 4-дюймового пылесборника

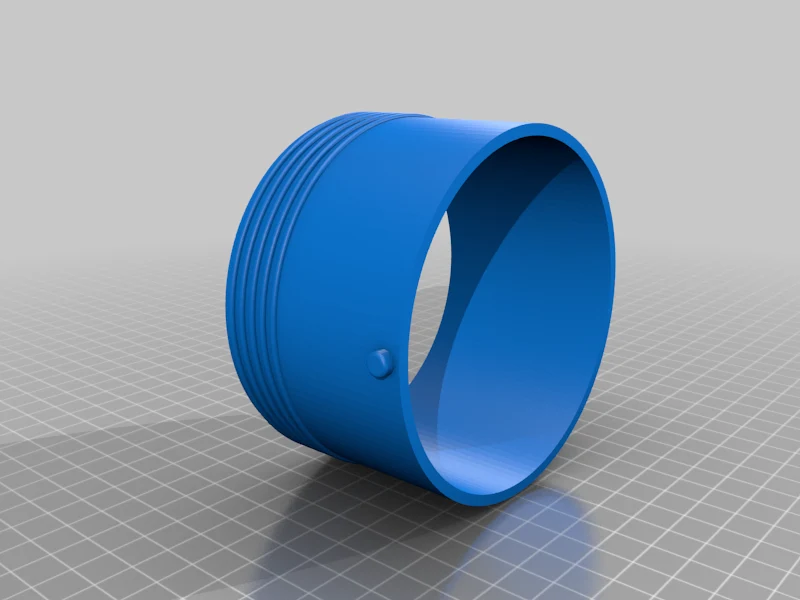

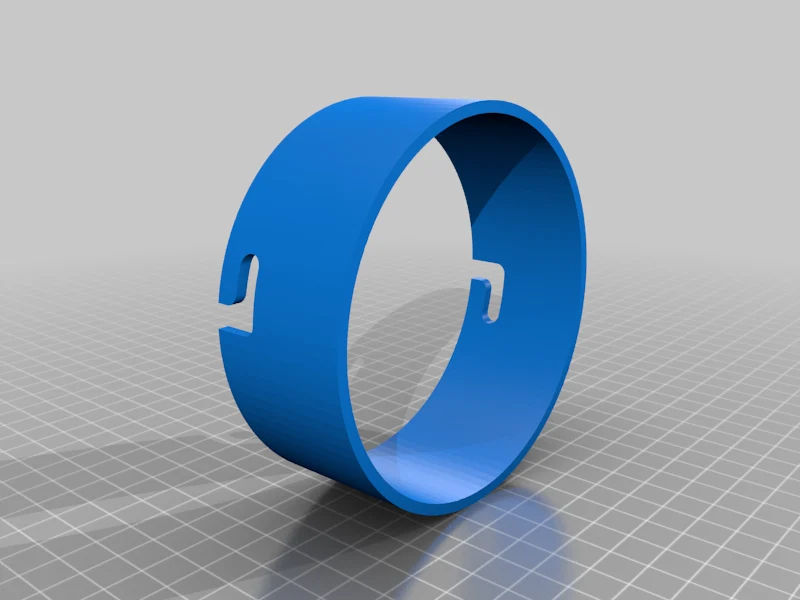

Соединитель с поворотным замком для 4-дюймового пылевого шланга. Размер части «а» соответствует 4-дюймовым противовзрывным воротам (алюминиевым воротам, которые у меня есть). Размер детали «b» позволяет прикрепить ее к концу 4-дюймового гибкого шланга, она помещается внутри детали «а» и скручивается для фиксации. Ребра на «b» помогают надежно удерживать пылевой шланг при зажатии с помощью хомута.

Распечатайте с опорами для вырезов на букве «а» и выступов на букве «b». Я напечатал букву «b» выступами вниз, чтобы опоры не были очень высокими.

Разработано в Fusion 360. Если вы хотите настроить, экспорт прилагается.

Я напечатал 4 стены, что фактически сделало их прочными.

Категория: Инструменты
