Замок шпинделя токарного станка Atlas

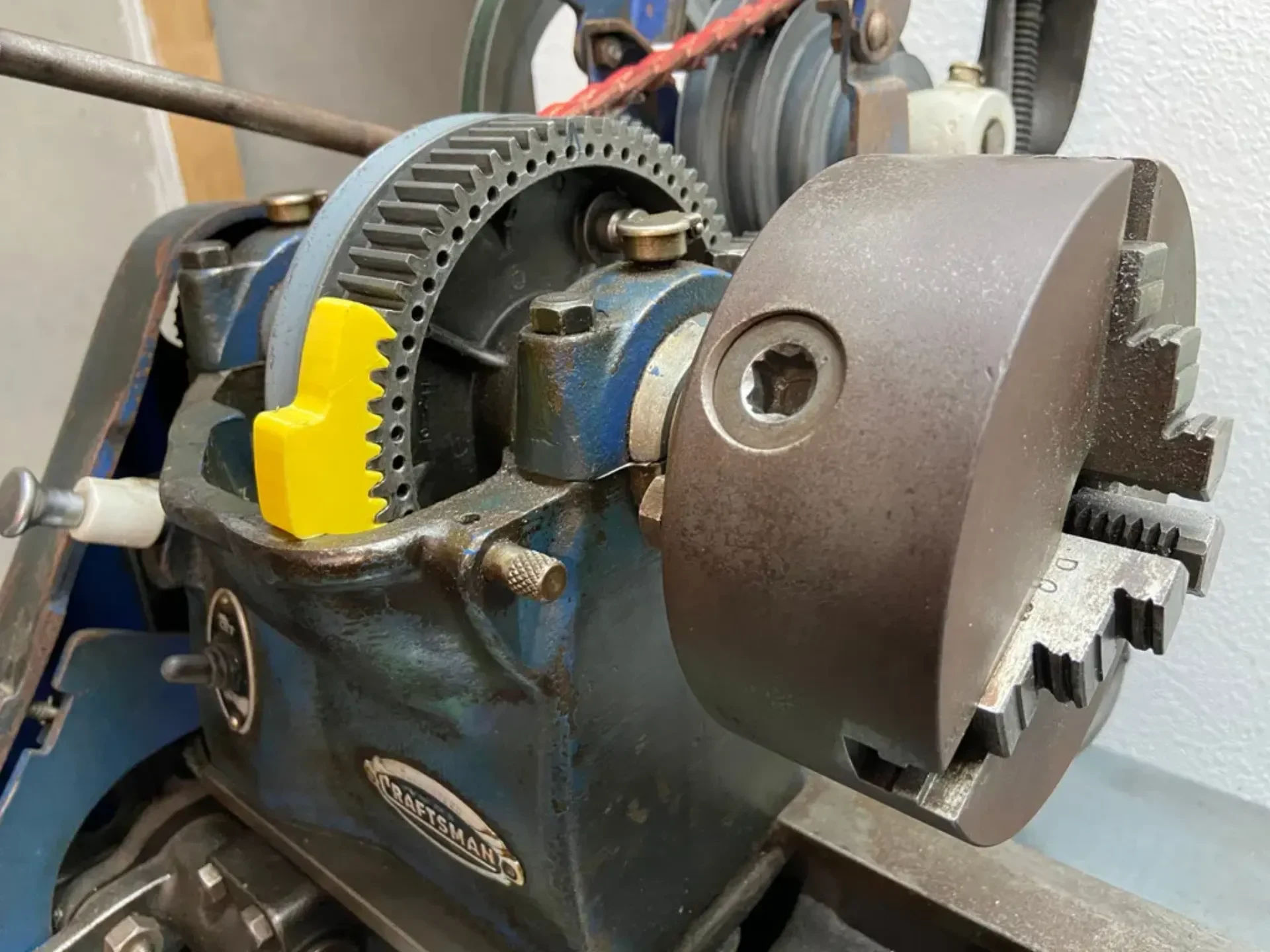

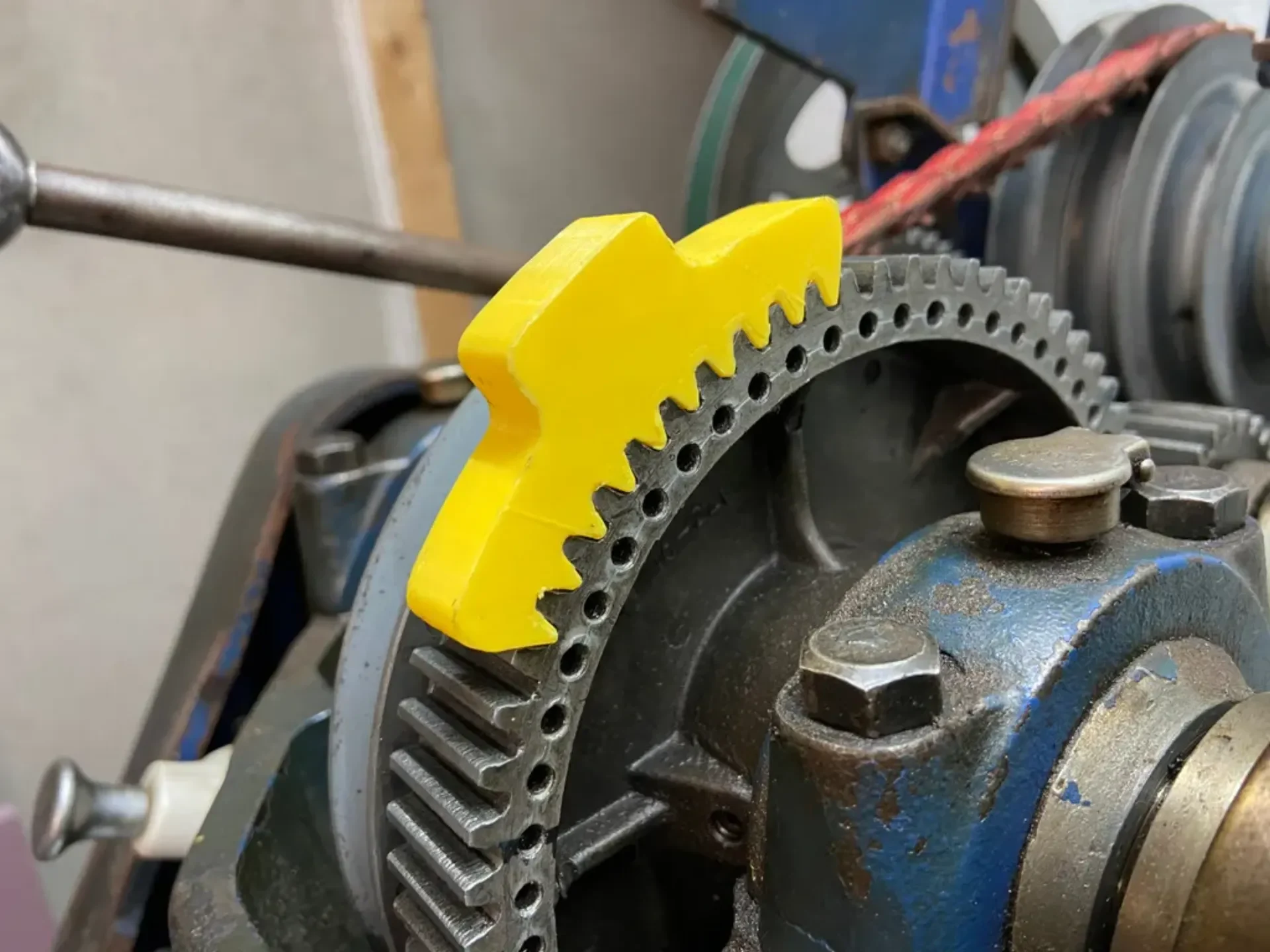

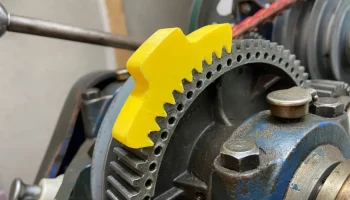

Это инструмент, который устанавливается на шестерню токарного станка Craftsman/Atlas и помогает снимать патрон. Я измерил и смоделировал его, чтобы он подходил для моего 12-дюймового токарного станка Craftsman/Atlas. Он может подойти и для других токарных станков Atlas.

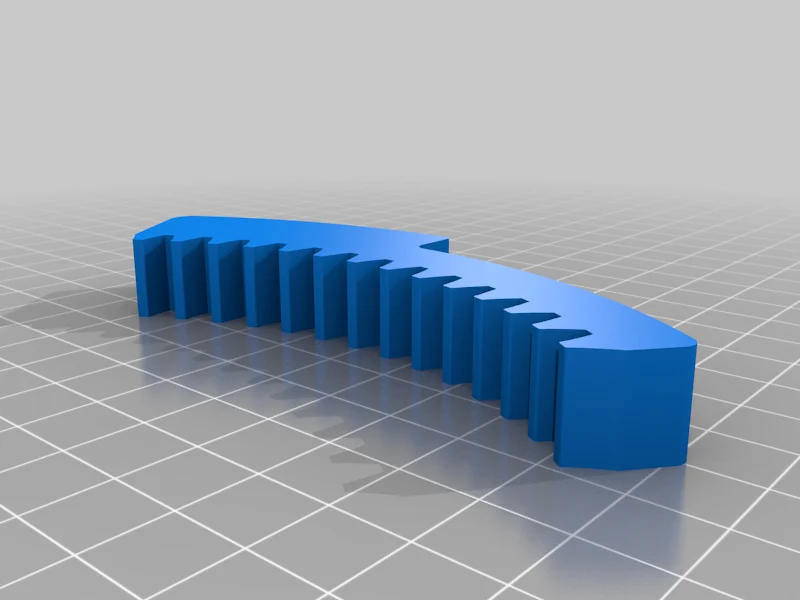

Я включил stl-файл того, что распечатал. Я напечатал с заполнением 15%, и у меня это сработало нормально, потому что патрон не сильно застрял. Я бы порекомендовал больше наполнителя, если у вас заклинил патрон.

РЕДАКТИРОВАНИЕ: YouTube-канал the_eddies напечатал оригинальный дизайн, но его патрон был очень тугим, и в моем оригинальном дизайне были обнаружены некоторые конструктивные недостатки. См. видео (https://www.youtube.com/watch?v=ijkSDJEicZA). Я отредактировал свой дизайн и опубликовал версию 2, но не распечатывал и не тестировал ее.

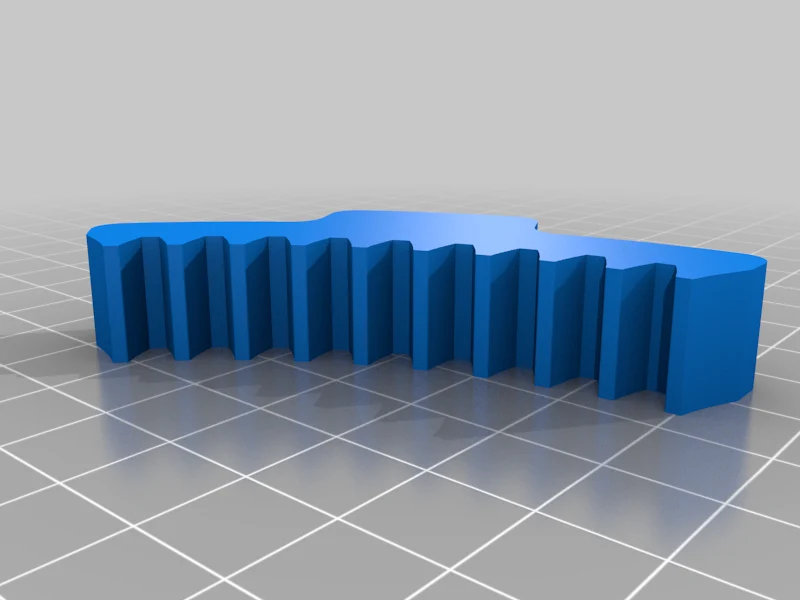

Изменения V2
добавлено зацепление для большего количества зубьев, так как это будет немного сильнее охватывать ведущую шестерню и может помешать инструменту попытаться снять ведущую шестерню, если у вас очень тугой патрон.
увеличена длина «стопора», чтобы обеспечить большую жесткость верхней части инструмента.
исправлен угол нижней части «ограничителя», чтобы он не пытался скатиться с отливки передней бабки.
