Замок педали руля направления самолета RV-12 фургона

Это фиксатор педали руля направления для самолета RV-12. Напечатанная на 3D-принтере деталь представляет собой изогнутую «ножку», которая принимает отрезок трубы из ПВХ сортамента 40 диаметром 1 дюйм (внутренний диаметр). Нога прижимается к задней части пространства для ног пилота или второго пилота, а трубка из ПВХ проходит вокруг педалей руля направления. Изгиб напечатанной стопы оказывает натяжение на заднюю стенку пространства для ног, когда установлены оба замка.

Показанная секция трубы из ПВХ увенчана 1-дюймовой муфтой из ПВХ под углом 90 градусов, у которой отрезана 1/3 поперечного сечения для установки вокруг педалей руля направления. В ПВХ было просверлено множество отверстий для облегчения освещения с помощью ступенчатого сверла 1/2 дюйма. Общая длина и натяжение регулируются путем изменения длины трубы, к которой прикрепляется каждый конец. Начните с длинной длины и обрежьте ее для плотного прилегания.

Настройки печати

Бренд принтера:

Пруса

Принтер:

Мк2.5с

При��ечания:

ASA — хороший материал для печати.

Пользовательский раздел

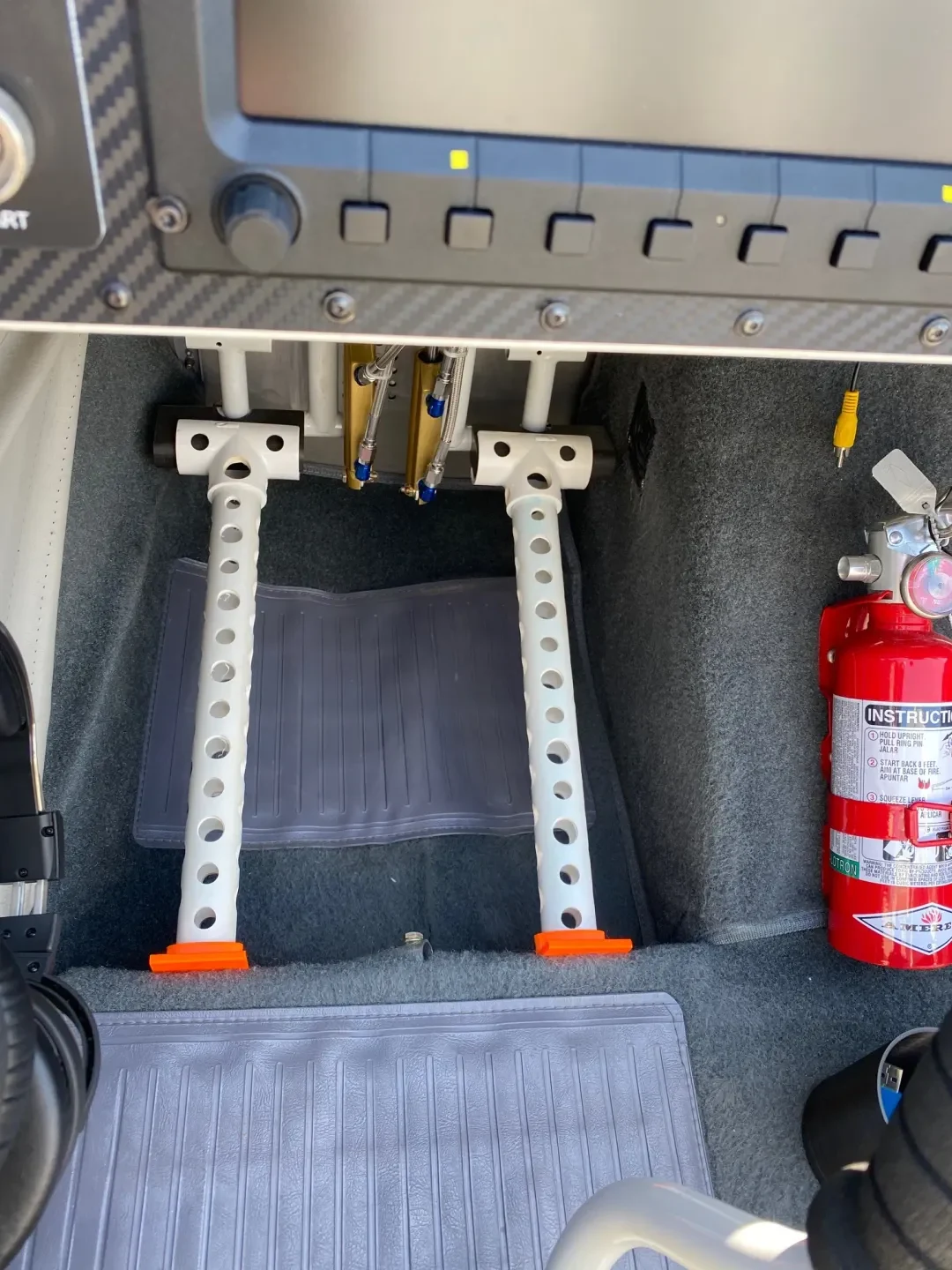

«Нога и труба ПВХ в сборе

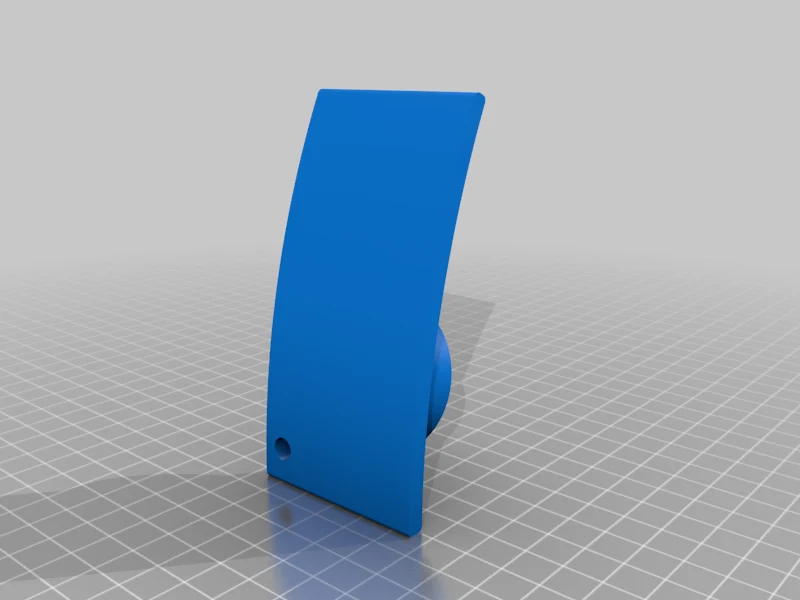

Ножка, напечатанная на 3D-принтере, подходит для установки на трубу из ПВХ.
