Замок сверла HILTI TE60

Распечатать инструкции

Несвязанные теги: замок для сверла, HILTI TE60

Категория: Краткое описание станков

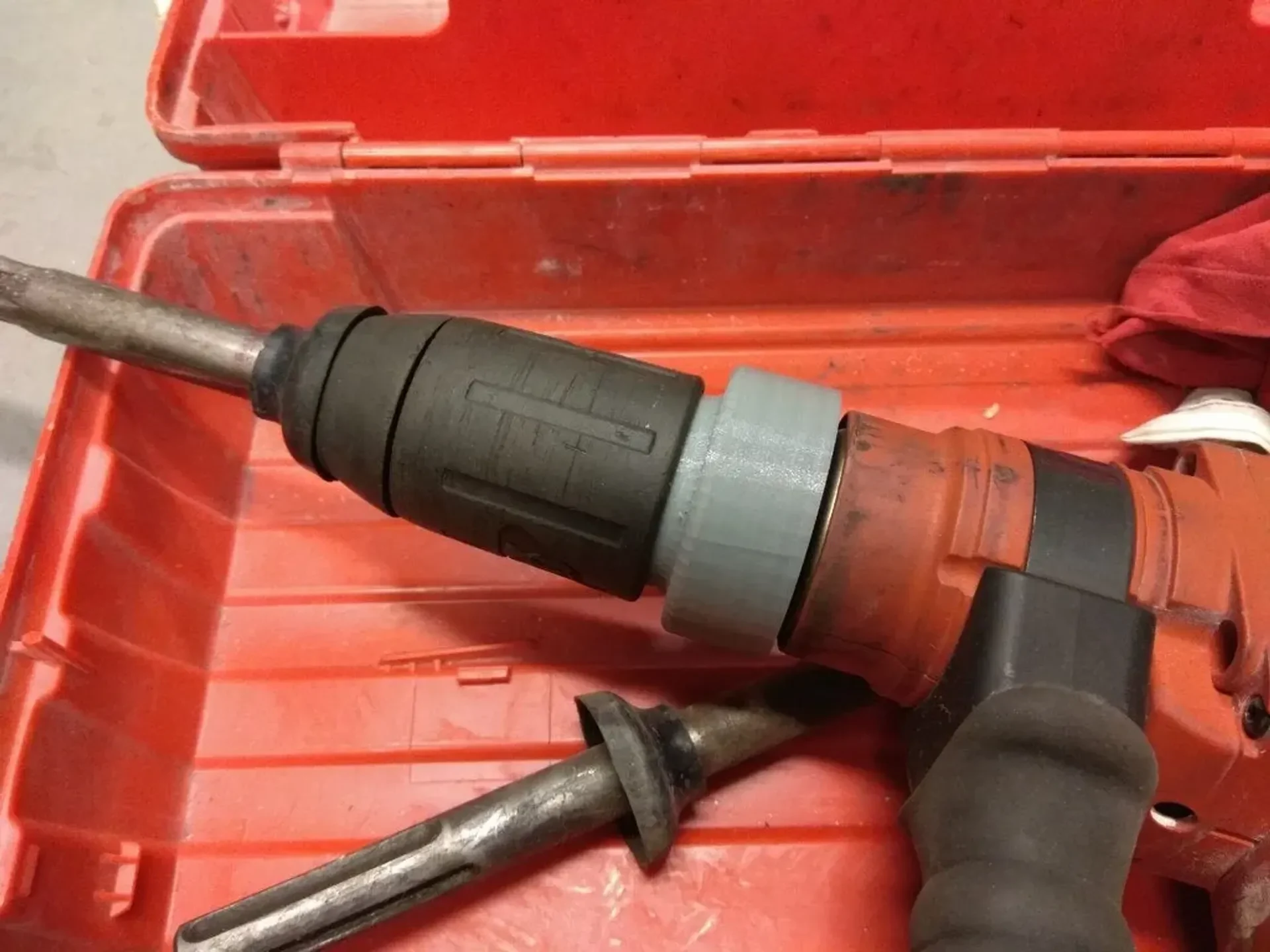

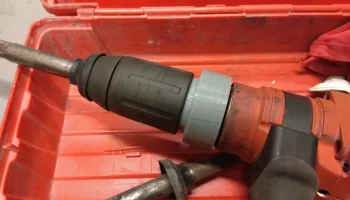

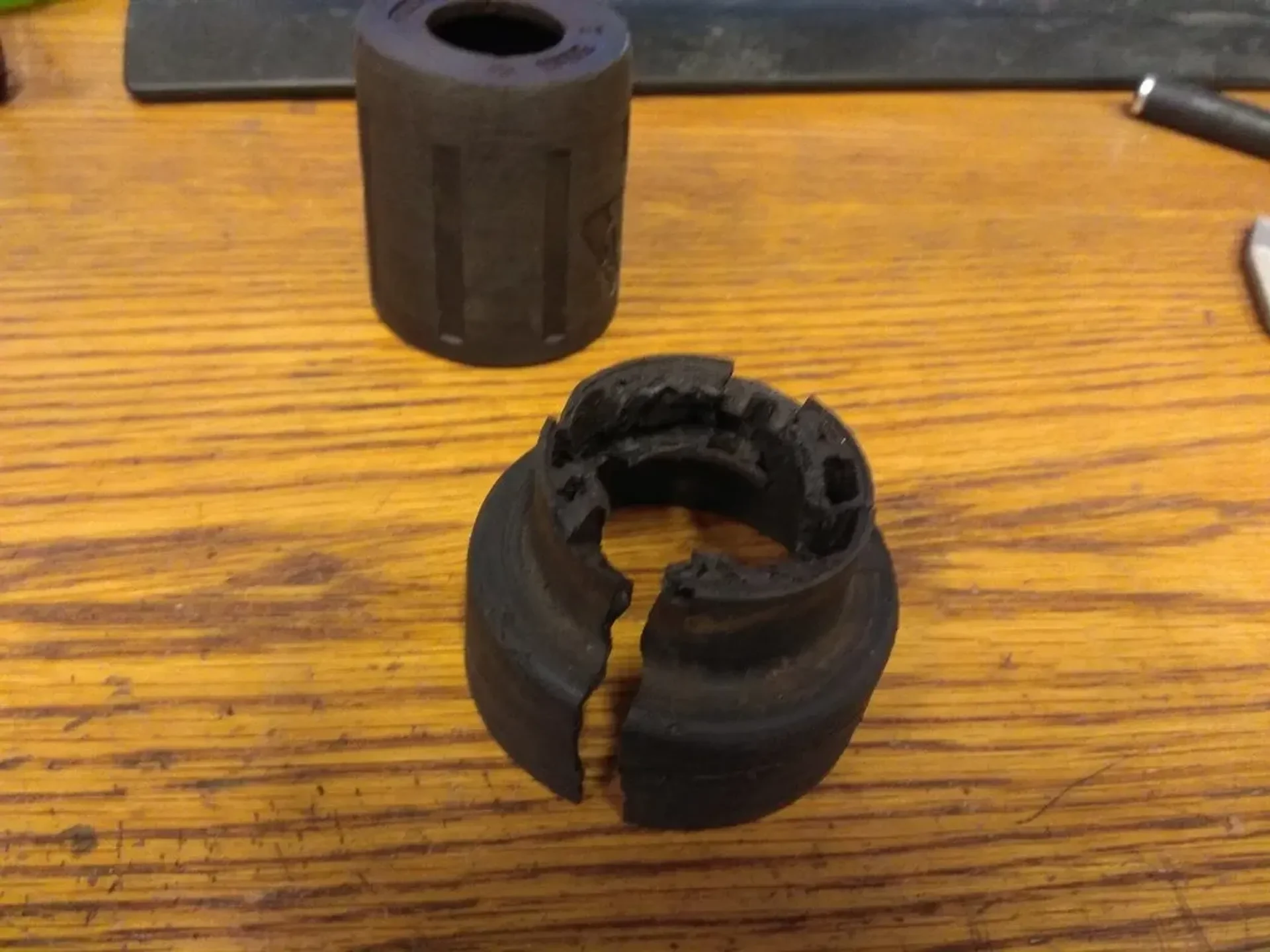

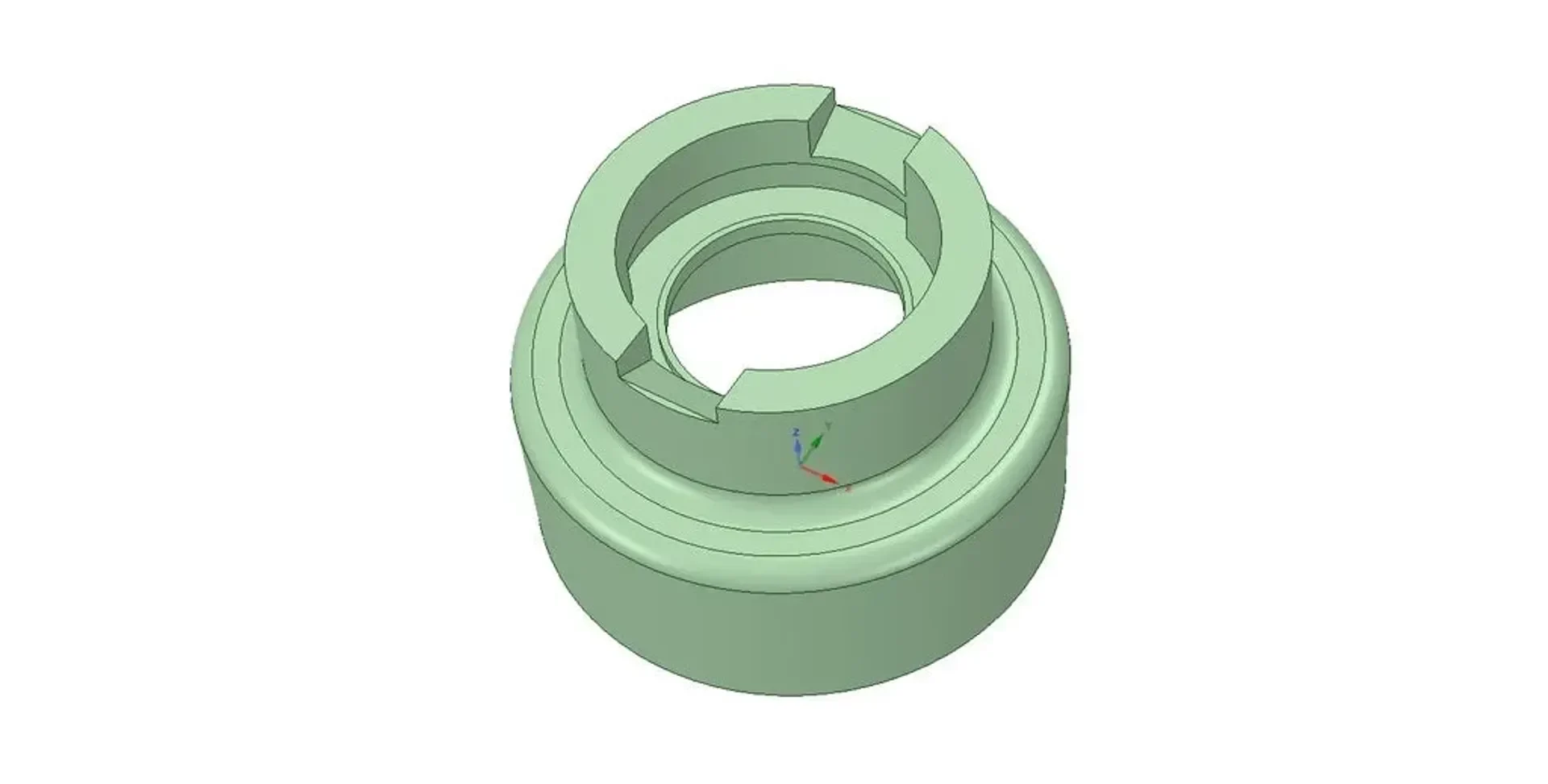

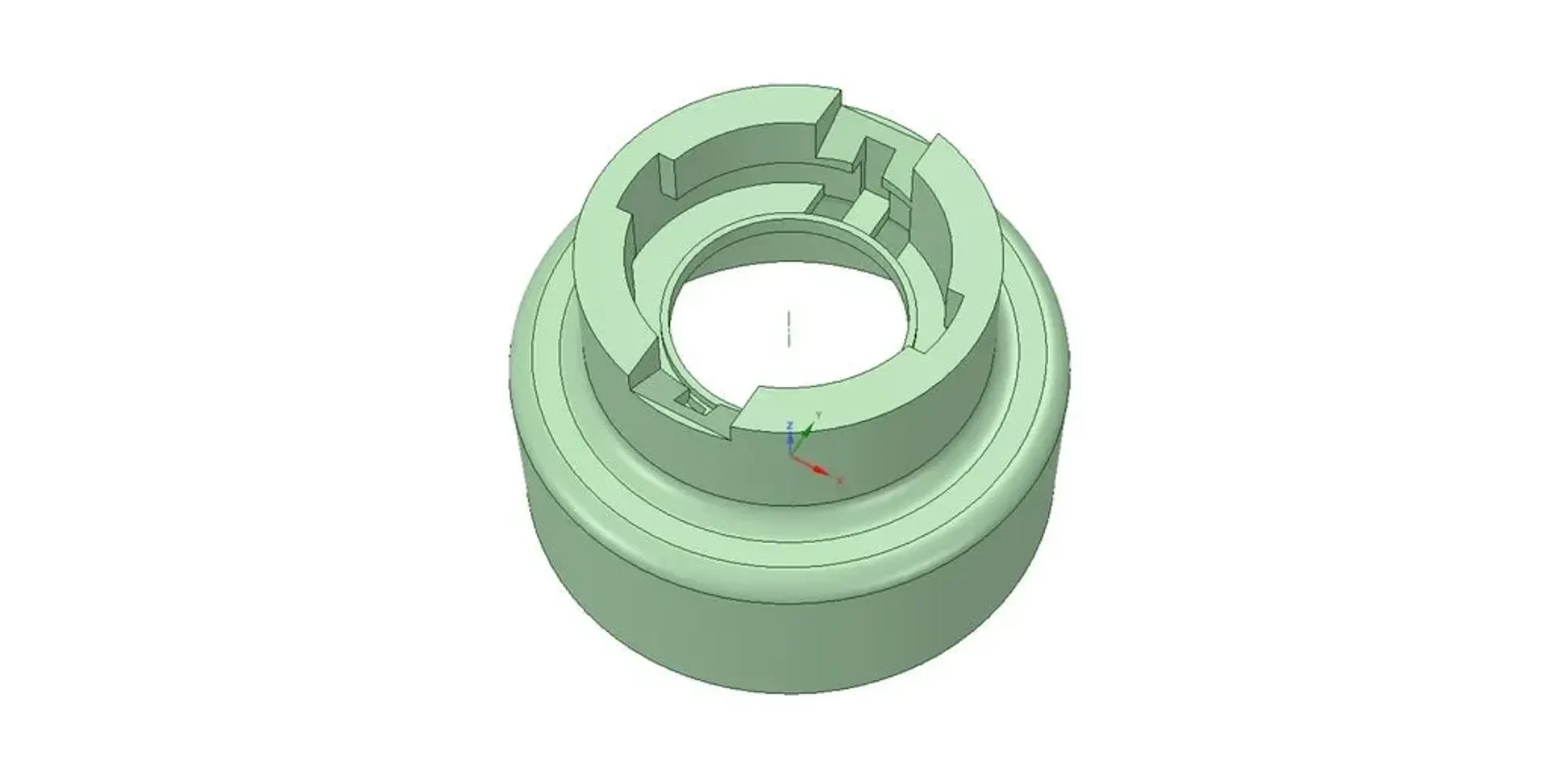

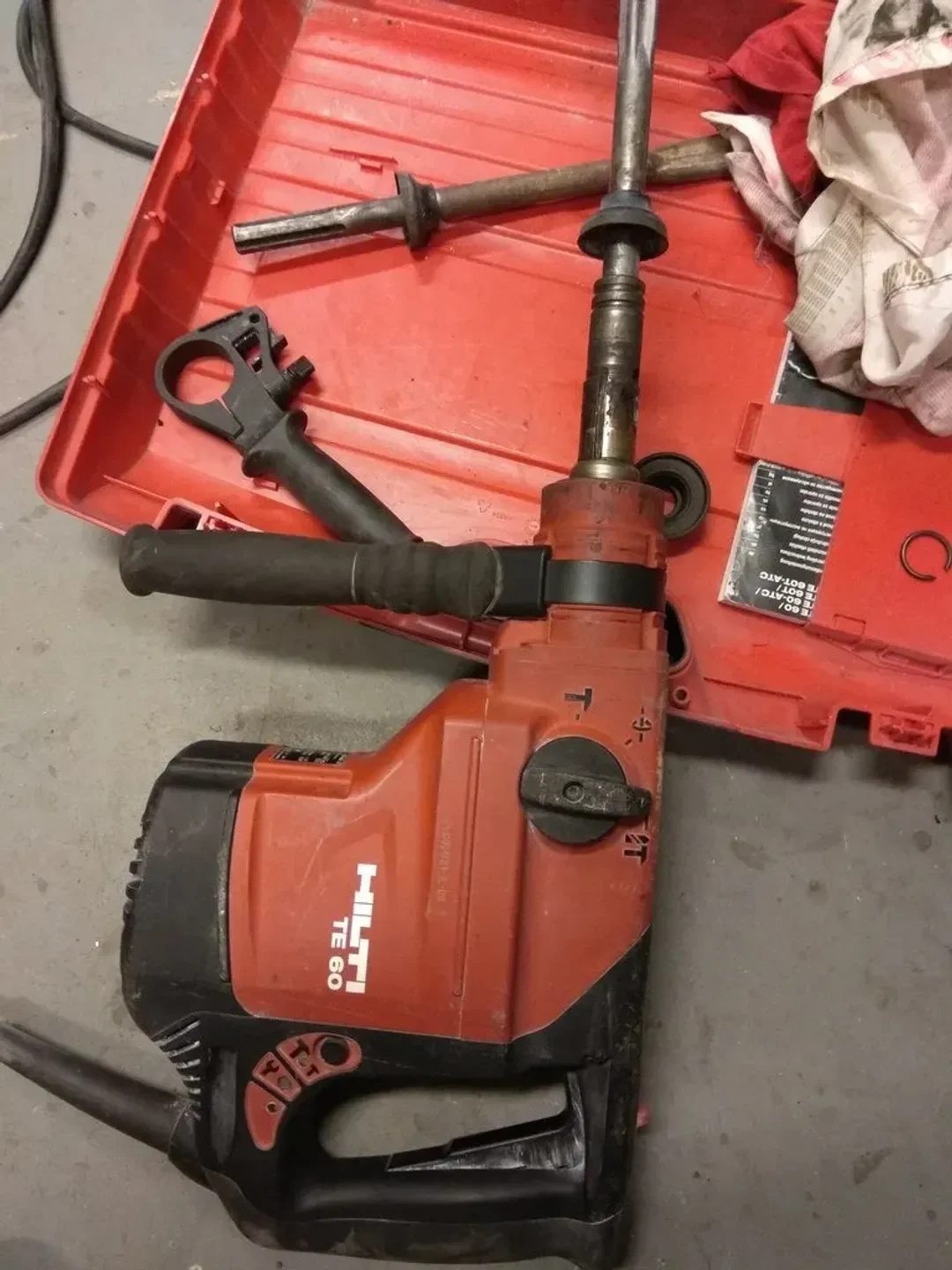

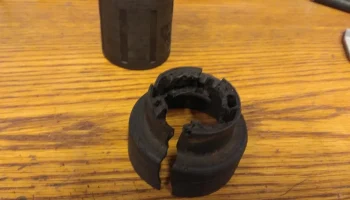

С.К.: Клиент принес мне дрель HILTI TE60, у которой был сломан фиксатор. Сервисная служба Hilti отказалась продавать эту сломанную деталь отдельно и настояла на сервисном вмешательстве, на что клиент не согласился. Рабочие работали со сверлом так долго, что не заметили, как выделяющееся при сверлении тепло расплавило зажимную часть замка сверла. В этот пластик также вставлены два стальных камня, которые непосредственно фиксируют дрель в рабочем положении и предотвращают ее выпадение во время работы. Используя реверс-инжиниринг, я нарисовал 3D-модель пластиковой детали с деталями, для которых я понятия не имел, для чего они на самом деле предназначены. Это версия детали 1. Версия детали 2 — упрощенная деталь, которая должна работать так же хорошо. Я распечатал часть версии 1 для заказчика. Деталь я распечатал из материала PETG от Gembird. Требуется поддержка печати. Спустя месяц клиент так и не связался со мной, так что я предполагаю, что все в порядке.

Клиент принес мне дрель HILTI TE60, у которой был сломан фиксатор. Сервисная служба Hilti отказалась продавать эту сломанную деталь в одиночку, и настояла на обслуживании того, с чем клиент был не согласен. Рабочие так долго возились со сверлом, что не заметили, как от выделяющегося тепла расплавилась зажимная часть замка сверла. В этот ящик вставлены два стальных камня, которые фиксируют сверло в рабочем положении и предотвращают его выпадение. Путем реверс-инжиниринг�� я нарисовал 3D-модель пластиковой детали с деталями, о которых понятия не имел, для чего она на самом деле служит. Это версия 1. Версия 2 — упрощенная часть, которая должна работать таким же образом. Я распечатал версию 1 заказчика. Я натолкнул ее из материала PETG Gembird. Требуется поддержка печати. Спустя месяц заказчик меня еще не услышал, поэтому предполагаю, что все в порядке.

Настройки печати

принтер:

ПРОФИ3ДМЕЙКЕР

Плоты:

Ну

Поддерживает:

Да

разрешение:

0,25

Заполнение:

100%

Нить: Gembird PETG
