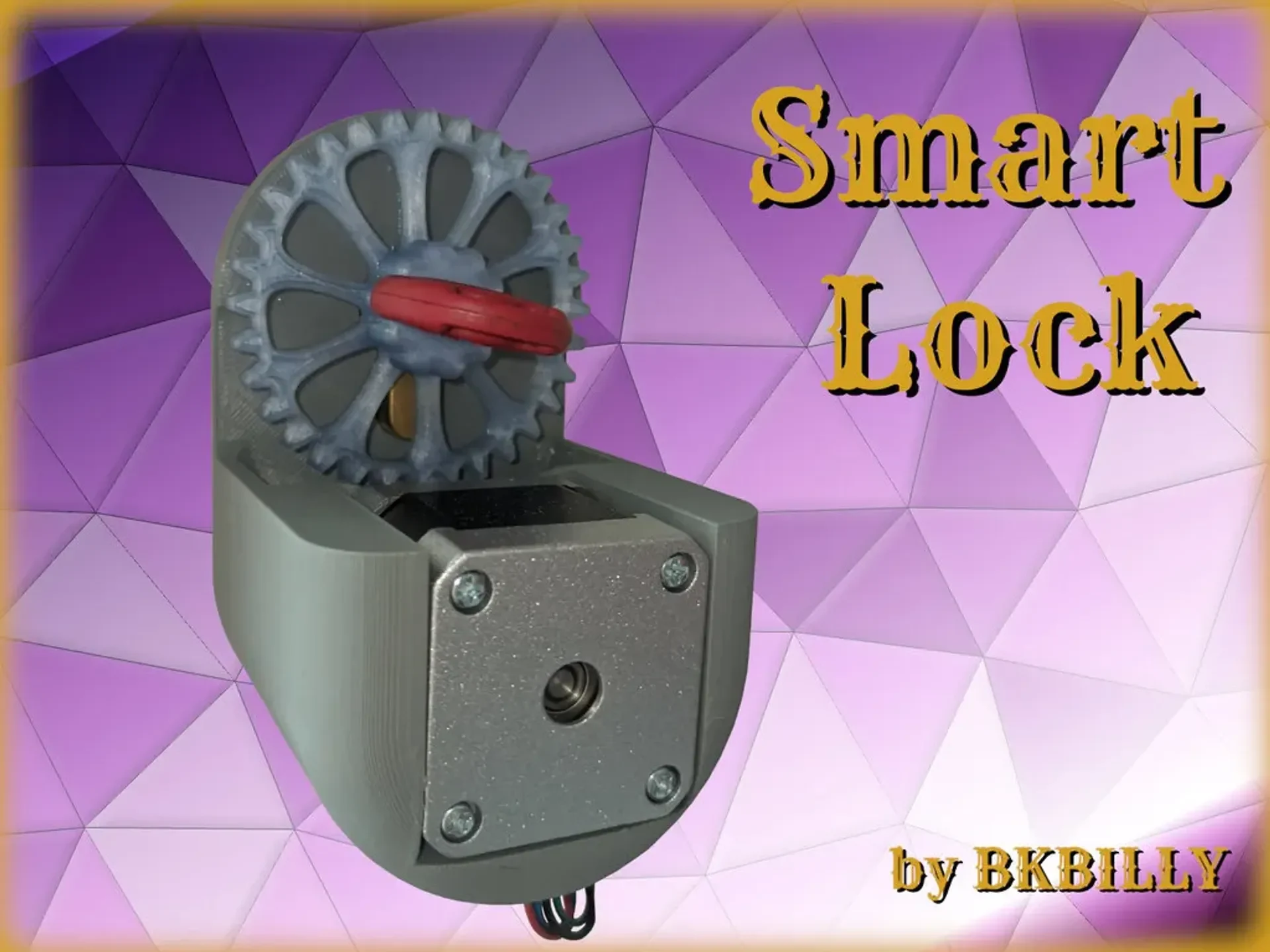

Smart Lock Nema 17

Это моя третья версия интеллектуального замка, в котором используется шаговый двигатель, позволяющий пользователю поворачивать ключ вручную. Это очень полезно, если замок поддерживает функцию антиблокировки, которая позволяет постороннему пользователю использовать ключ вручную.

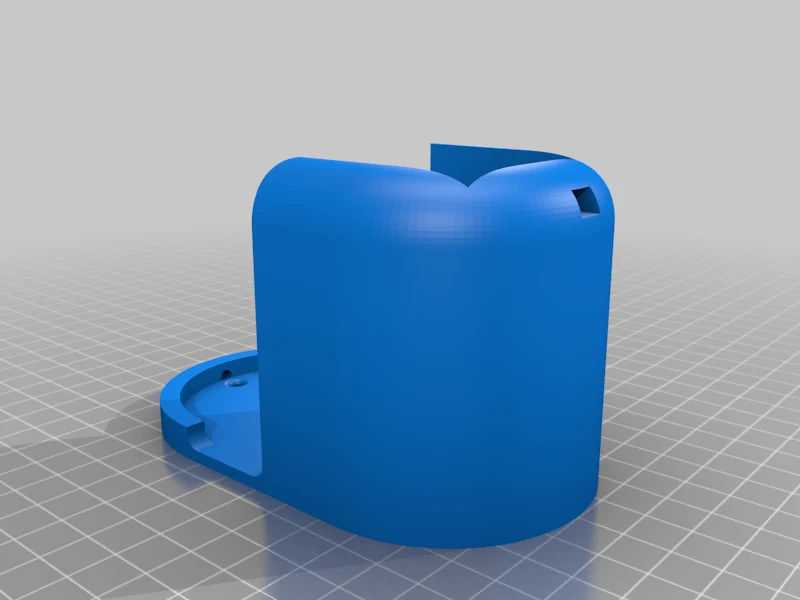

Он предназначен для использования с европейскими цилиндрами.

Аппаратное обеспечение

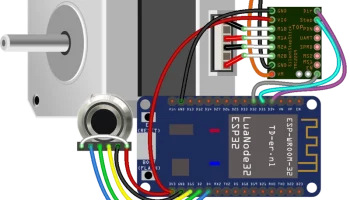

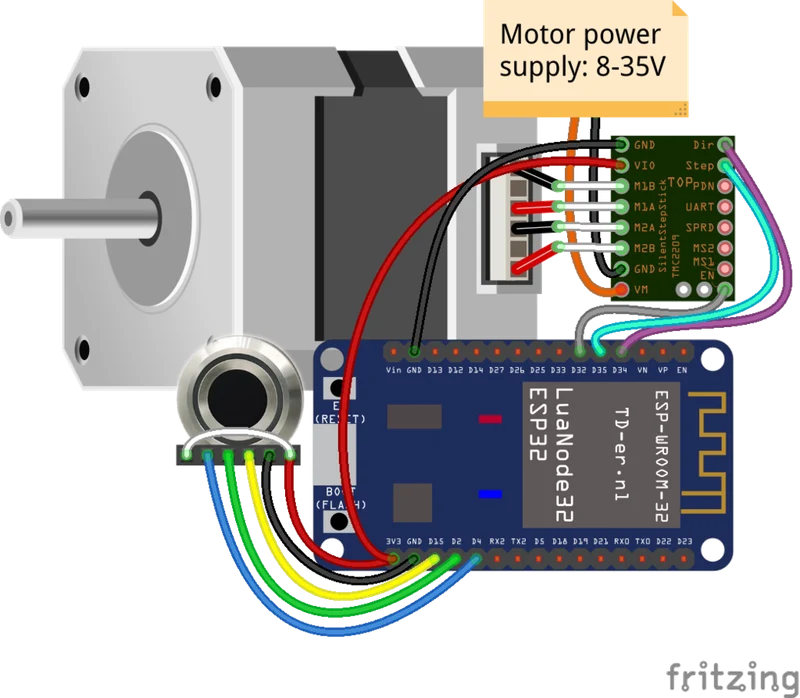

Вот компоненты, которые я использовал:

ESP32
Нема 17 Шаговый двигатель
TMC2208 Драйвер шагового двигателя
Источник питания постоянного тока 12 В — 2 А
Понижающий преобразователь 12 В в USB для питания ESP
Датчик отпечатков пальцев R503
Конфигурация

Я использую ESPHome для управления двигателем, потому что он легко интегрируется с Home Assistant и поддерживает все необходимые мне функции «из коробки». Обязательно установите последнюю версию после выпуска 2022.2.0, которая поддерживает блокировки.

Файл yaml для ESPHome прикреплен к файлам, но отпечаток пальца все еще находится в стадии разработки, поэтому его нет в файле yaml.
