Dometic Seitz S3 S4 Window Opener Click Clack Clip

Общая проблема с этой моделью окон Dometic / Seitz S3 / S4 заключается в том, что вы теряете зажимы для пружины + стальной шарик, когда ты этого не замечаешь.

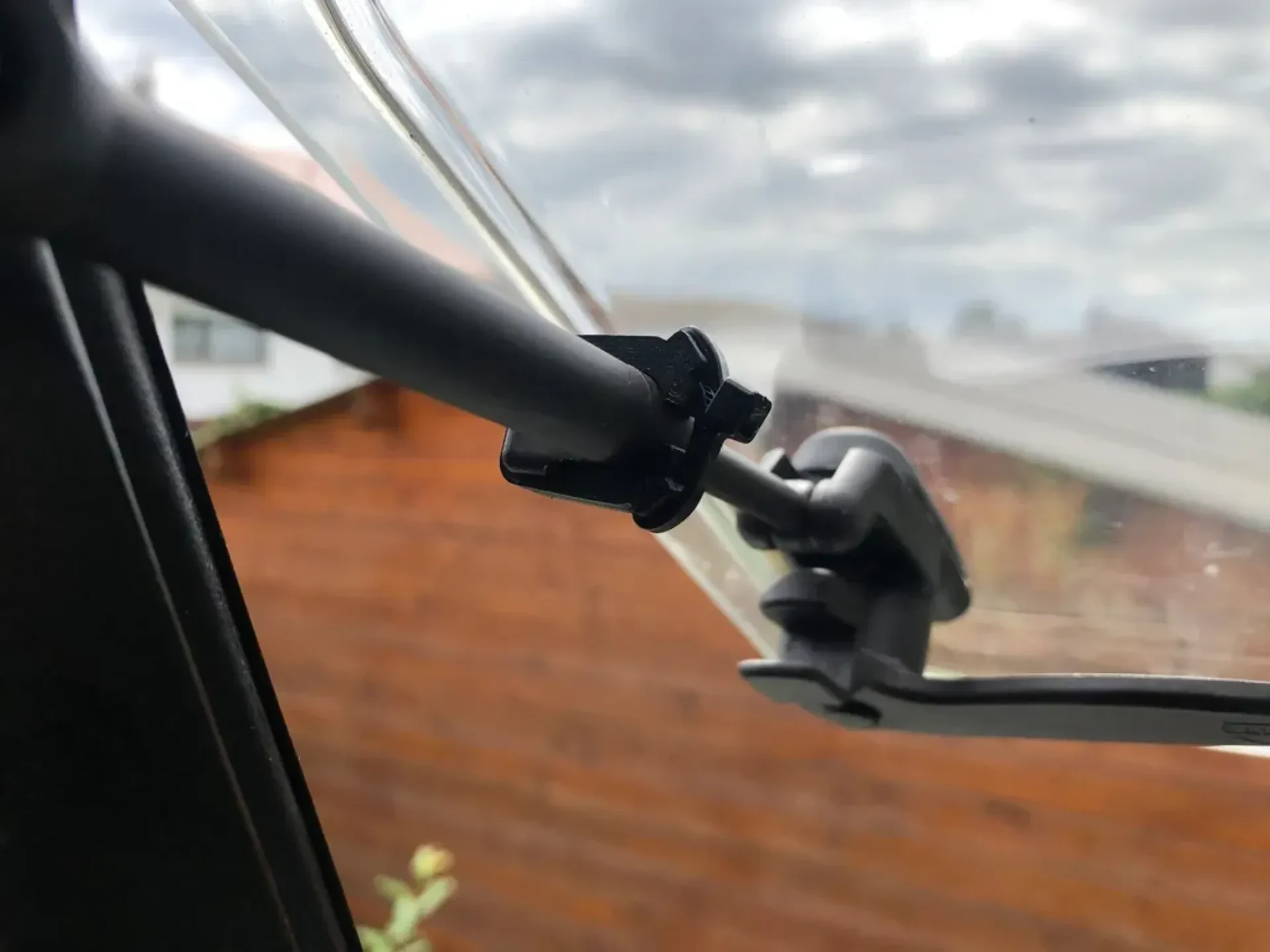

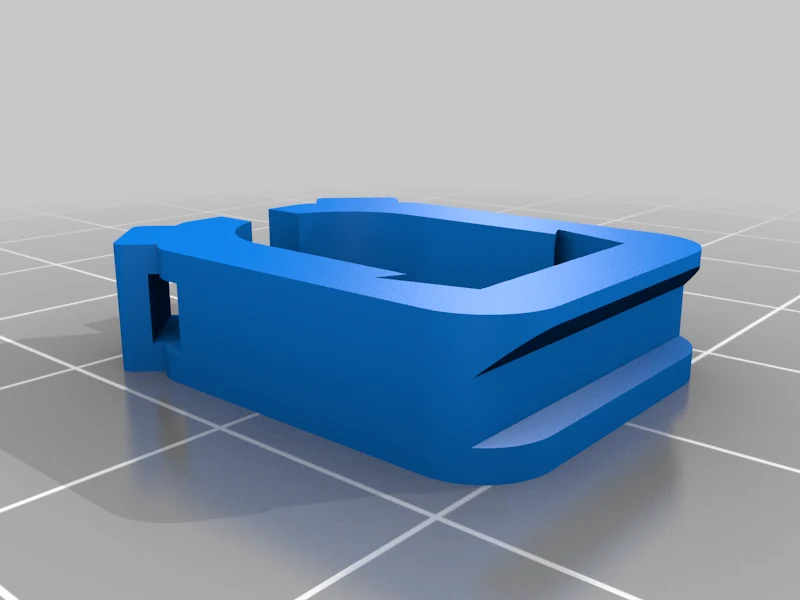

Я разработал этот запасной зажим, который можно и нужно закреплять кабельной стяжкой. Кабел��ную стяжку можно закрепить, как показано на рисунке, или по всему периметру зажима, если у вас достаточно места.

Для замены металлических частей я использовал стальной шарик диаметром 4 мм из разобранного подшипника 608 и пружину шариковой ручки.

Я ни за что не потеряю эту настройку снова. Хотелось бы, чтобы пружина была жестче/жестче, но пока она удерживает окно открытым, если нет ветра.

Это моя собственная техническая разработка по ремонту и усовершенствованию упомянутого изделия. Я не копировал дизайн каких-либо производителей, не общаюсь с производителем и не представляю его.

Настройки печати

Бренд принтера:

Пруса

Принтер:

Пруса Клон

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

100%

Нить: Redline PETG

Примечания:

Распечатайте ровно, чтобы поддерживать свес. Маленькие мосты ��е нуждаются в поддержке. Используйте 4-6 периметров и/или 100% заполнение.

Я напечатал нитью PETG, которая мне больше не нравится. Конструкция по-прежнему прочна (благодаря застежке-молнии), но сильно деформировалась из-за постоянного солнца и жары. Возможно, другие продукты PETG лучше, чем мои, или просто используйте более термостойкую нить. Если, конечно, это нормально для быстрого ремонта к следующей поездке, но я с нетерпением жду возможности заменить их на детали ASA, PCTG или ПК.

Категория: Автомобильная промышленность
