Адаптеры для стоек с шаровым замком

Я использую эту установку для очистки линий для пива в кегераторе (кизере) с помощью аквариумного насоса.

Основная идея состоит в том, чтобы соединить краны и QD последовательно, чтобы вы могли прокачивать все краны одновременно и рециркулировать очиститель.

Прим��чание. Это работает только для смесителей типа «перлик». Если у вас есть плунжер на передней части крана, он не будет работать, и вы создадите беспорядок.

Меня вдохновила публикация с сайта Brewhardware.com (https://www.brewhardware.com/product_p/ball_lock_jumperpost.htm).

Примечания:

Я напечатал их с использованием PETG, но, вероятно, он будет работать и с PLA. Поля помогают убедиться, что они не вырвутся, когда доберутся до более высокой части. Адаптеру насоса требуется опора для фланца, касающаяся рабочей пластины, а остальным частям — нет.

Пост-печать

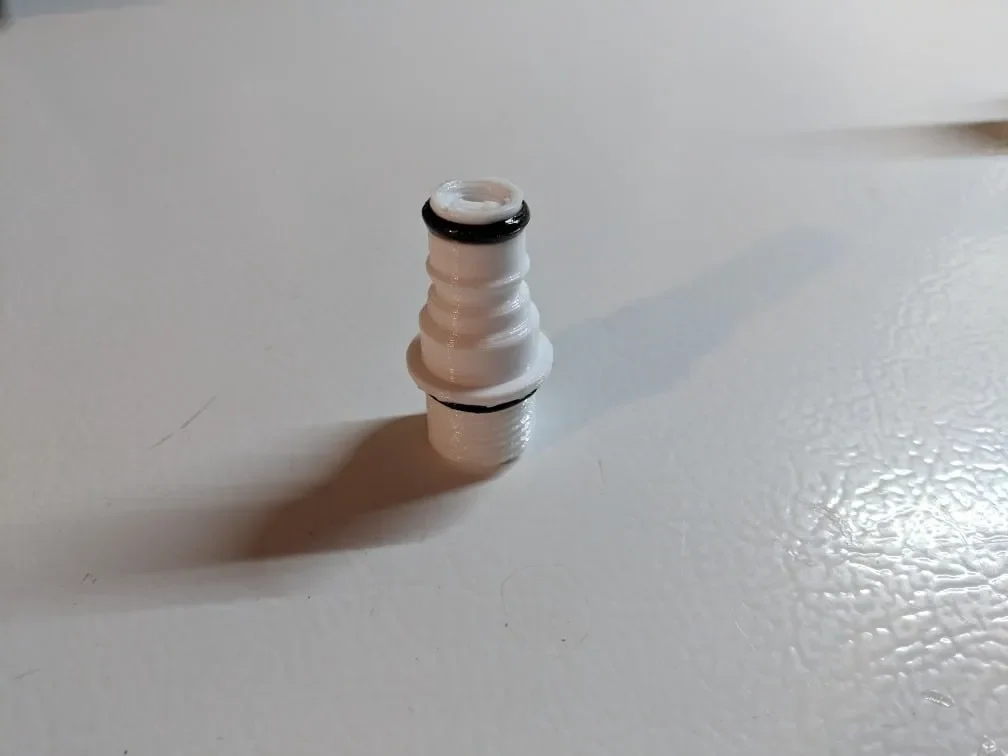

Все нуждается в уплотнительном кольце: штифты шарового замка на конце и резьба насоса чуть ниже фланца (см. изображения).

Обратите внимание, что идеального прилегания, вероятно, не будет, если вы не потратите много времени на отделку/шлифовку. Ни у кого нет на это времени, поэтому я нанес много смазки на штифты шаровых замков и резьбу насоса, особенно вокруг уплотнительных колец. Еще немного вытекло, но гораздо меньше, чем я обычно проливаю сам :)

Вам понадобится:

очиститель (я использую PBW, затем чистую воду, затем Стар Сан… но для тестирования использую просто воду)
аквариумный насос, достаточно большой, чтобы прокачать все ваши краны (например: https://www.amazon.com/gp/product/B017R708QO стоит 17 долларов, и этого достаточно для 4 человек)
ванна/ведро среднего размера и т. д. (я использую емкость для хранения примерно на 10 л)

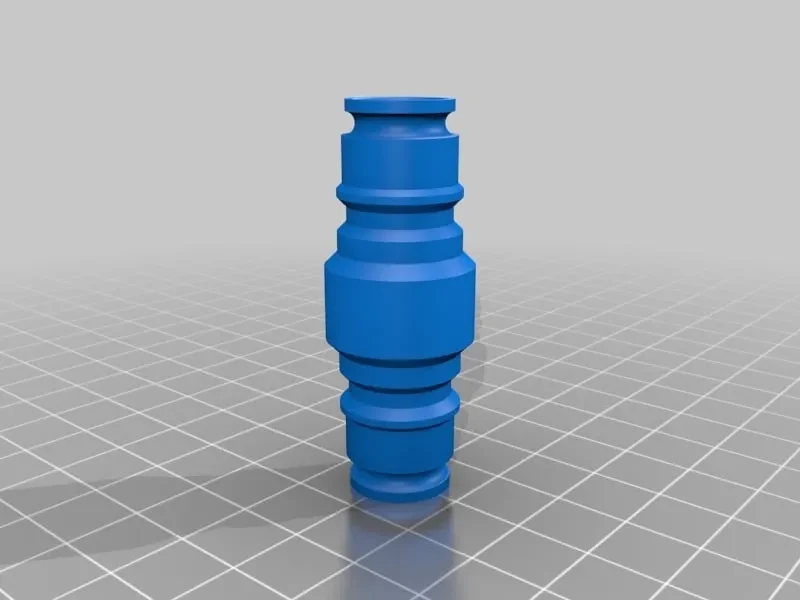

BallLockDoubler.stl — один или несколько в зависимости от количества нажатий
Pump-to-BallLock.stl — для вкручивания в насос
Трубка — достаточно, чтобы соединить краны вместе. Я использую силиконовую трубку д��аметром 1/2 дюйма.
Зажимы? — Силиконовая трубка достаточно хорошо прилегает к смесителям Perlick, поэтому зажимы не требуются.

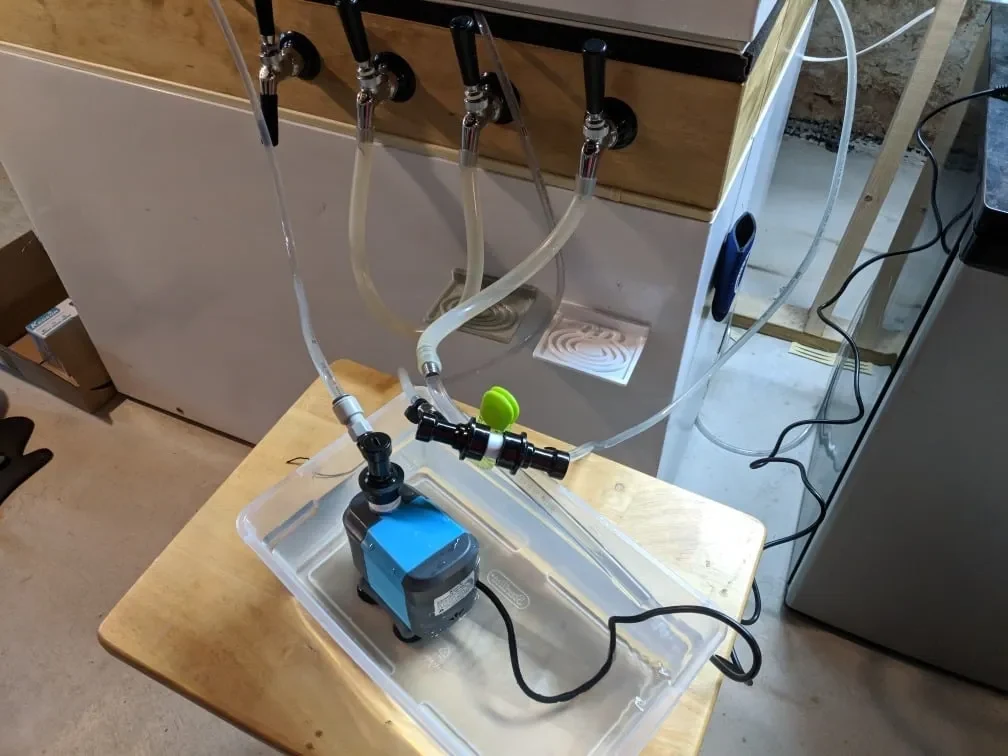

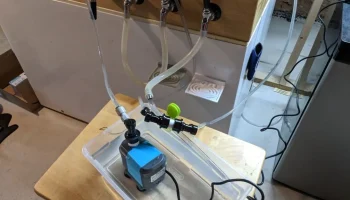

Чтобы очистить:

Сначала налейте пива, оно вам понадобится позже.
Поместите насос и очиститель в ведро.

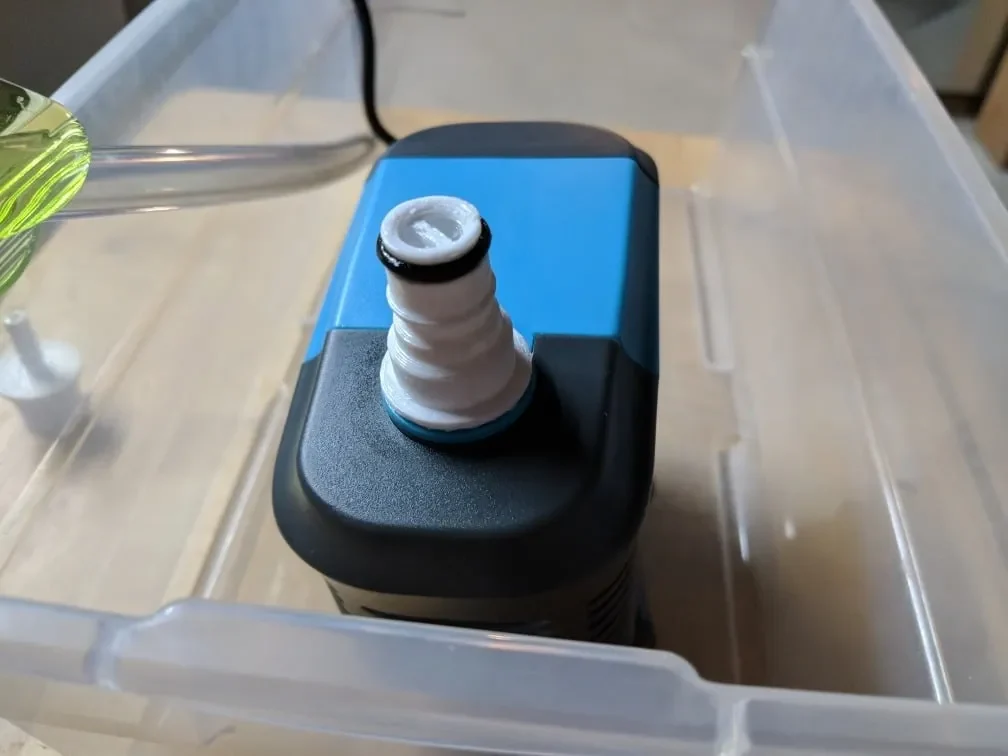

Вверните замок Pump-to-BallLock в насос.
Подсоедините первый QD к шаровому замку на насосе.
Используйте кусок трубки, чтобы прыгать с одного крана на другой.

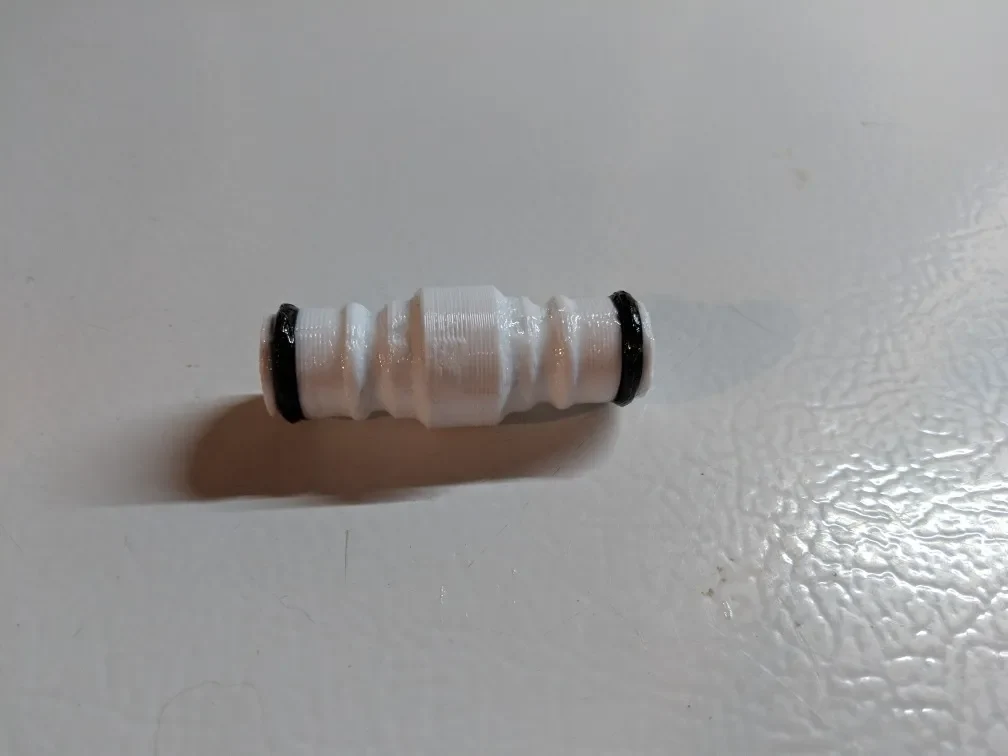

Используйте BallLockDoubler для соединения двух QD
Повторите при необходимости
Запустите последний кран или QD обратно в резервуар (вы можете использовать другой BallLockDoubler, чтобы QD оставался открытым). Я обычно сливаю первую часть в гроулер до тех пор, пока она не станет чистой, чтобы избежать рециркуляции загрязнений.
Включите насос и выпейте налитое ранее пиво :)

Я оставляю его на 15-20 минут, затем промываю пресной водой, а затем быстро ополаскиваю дезинфицирующим средством.

Как я это разработал

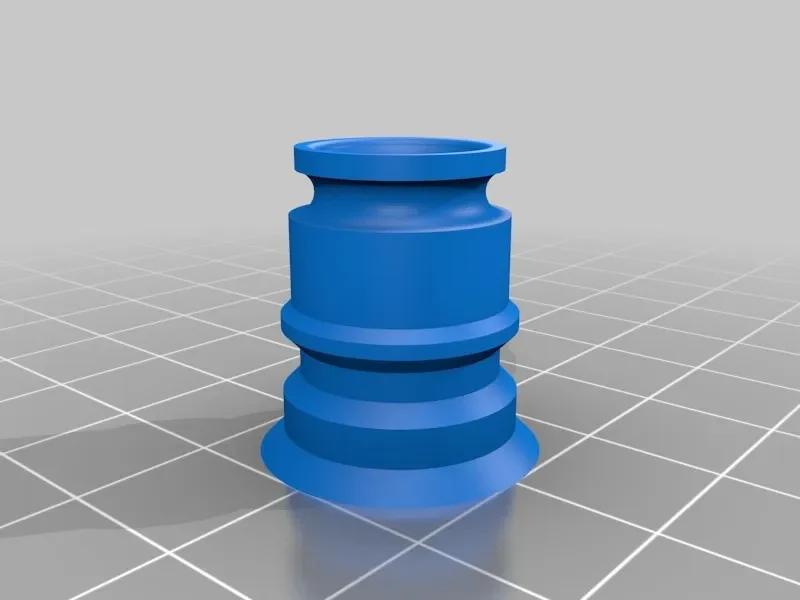

Я разрезал «Соединитель бочонка с шаровым замком» в нижней части стойки шарового замка (с помощью Netfabb), чтобы создать BallLockPost.stl. Затем я импортировал это в OpenSCAD и сделал остальные адаптеры. Для резьбы адаптеров насоса требуется библиотека Threading с https://www.thingiverse.com/thing:1659079.

Обратите внимание, что я только приблизительно оценил резьбу, используя штангенциркуль и несколько тестовых отпечатков. Мне они подходят, но я не уверен, насколько распространена эта резьба в аквариумных помпах.
