Сменный замок перекладины для лестницы телескопа TecTake...

Исходный замок перекладины лестницы имеет конструкционную проблему, из-за которой в начале язычков замка имеется заранее заданная точка останова. Поэтому многие из этих замков со временем ломаются, и их нельзя купить отдельно.

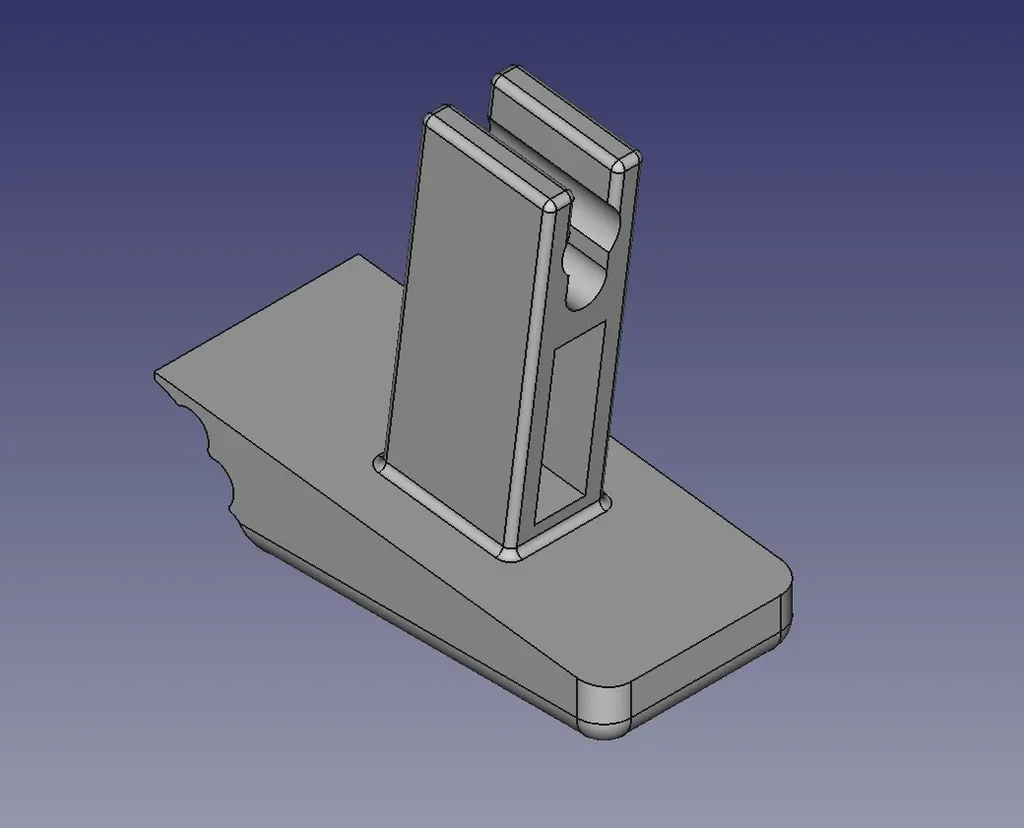

Деталь новой конструкции не имеет этой проблемы, и ее можно испол��зовать вместо покупки совершенно новой лестницы.

Настройки печати

Принтер:

FIashForge Dreamer

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,15 мм

Заполнение:

75%

Примечания:

Используйте 4 нижних слоя, 6 верхних слоев и 3 оболочки по периметру.

На FDM-принтерах настоятельно рекомендуется печатать замок в двух прикрепленных частях и в заданной ориентации.

Если деталь напечатана язычками вверх, соединение язычков зависит только от сцепления отдельных слоев, вызывающего трещину при минимальном усилии.

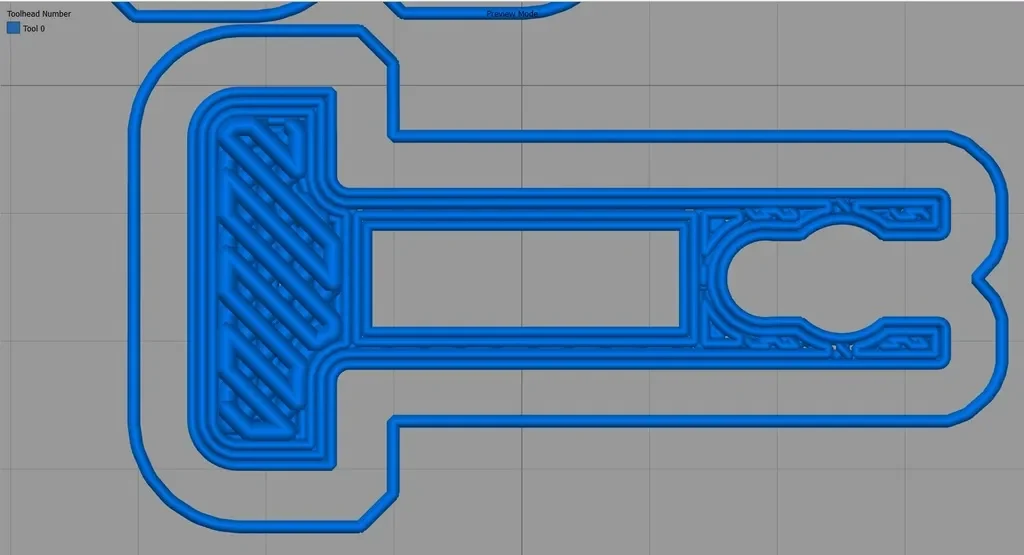

При печати в данной ориентации язычки станут намного прочнее и не будут легко трескаться (см. прилагаемый снимок результата слайсеров). Соедините часть ручки с основной частью с помощью нескольких капель суперклея.

Как я это разработал

разработан с помощью FreeCAD

Категория: Запасные части
